Perfil de montagem PV em alumínio 40×40 mm / 625 cm – para parafusos sextavados M10

Disponibilidade: Em estoque (grande quantidade)

Entregue em até: 8 dias úteis

Weight: 4.92 kg

Preço/ pçs: 39,59 € 39.59

incl. 23% IMPOSTO, excl. custos de envio

Preço líquido/ pçs: (32,19 €)

excl. 23% IMPOSTO, excl. custos de envio

* Opções de Embalagem:

Peça
Embalagem: 16 Peças
Embalagem: 174 Peças
Embalagem: 348 Peças

quantidade pçs

Total:

product unavailable

adicionar à lista de desejos

* - Campo obrigatório

Avaliação:

4.33667

Fornecedor: -

Código do produto: PV-01-02

recomendar a um amigo

Descrição

Perfil de montagem PV em alumínio 40×40 mm / 625 cm – para parafusos sextavados M10

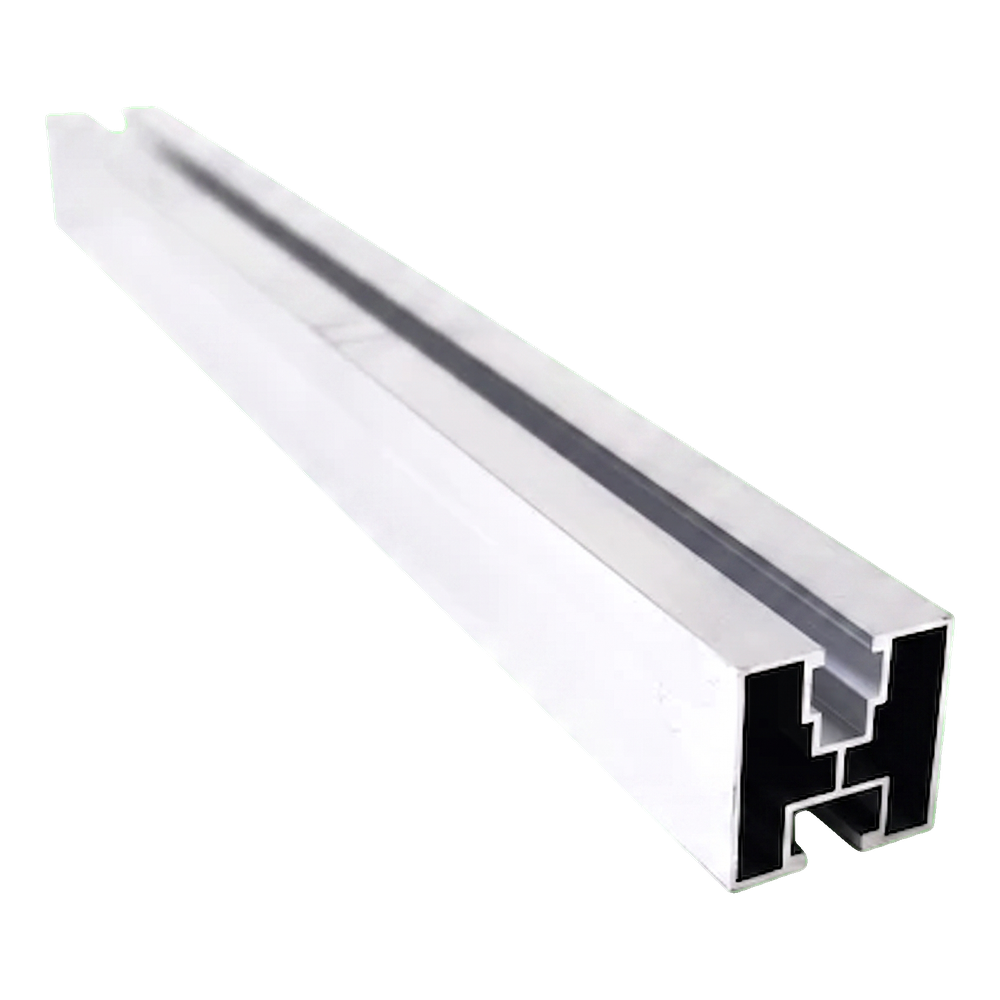

Perfil de montagem em alumínio 40×40 mm com dois canais de fixação – vista em perspetiva

Perfil de montagem PV 40×40 mm com comprimento de 625 cm é o elemento base da estrutura de suporte de instalações fotovoltaicas em telhados inclinados. Fabricado em liga de alumínio 6060, combina baixo peso próprio com boa resistência mecânica e elevada resistência à corrosão. A construção de secção de duplo canal — com canal superior para fixação de grampos de módulos e canal inferior para ligação a ganchos de telhado, adaptadores ou triângulos — permite uma montagem rápida e segura de todo o sistema. O perfil está preparado para parafusos sextavados M10 DIN 933 no canal inferior e porcas quadradas M8 no canal superior, garantindo compatibilidade com os grampos centrais e terminais mais comuns disponíveis no mercado.

Principais vantagens para o instalador

A secção de duplo canal 40×40 mm permite a fixação independente dos módulos PV (canal superior) e da subestrutura de telhado (canal inferior)

O alumínio 6060 garante resistência à corrosão e aos agentes atmosféricos — o perfil está também disponível na versão anodizada a preto para maior proteção e estética

O comprimento pode ser aumentado através de conectores de perfis vendidos separadamente, o que oferece flexibilidade no planeamento do espaçamento das calhas

A espessura de parede de 1,2 mm com uma massa de apenas 0,82 kg/m minimiza a carga sobre a estrutura do telhado

A liga de alumínio 6060 é adequada para anodização, proporcionando proteção adicional e um acabamento decorativo da superfície

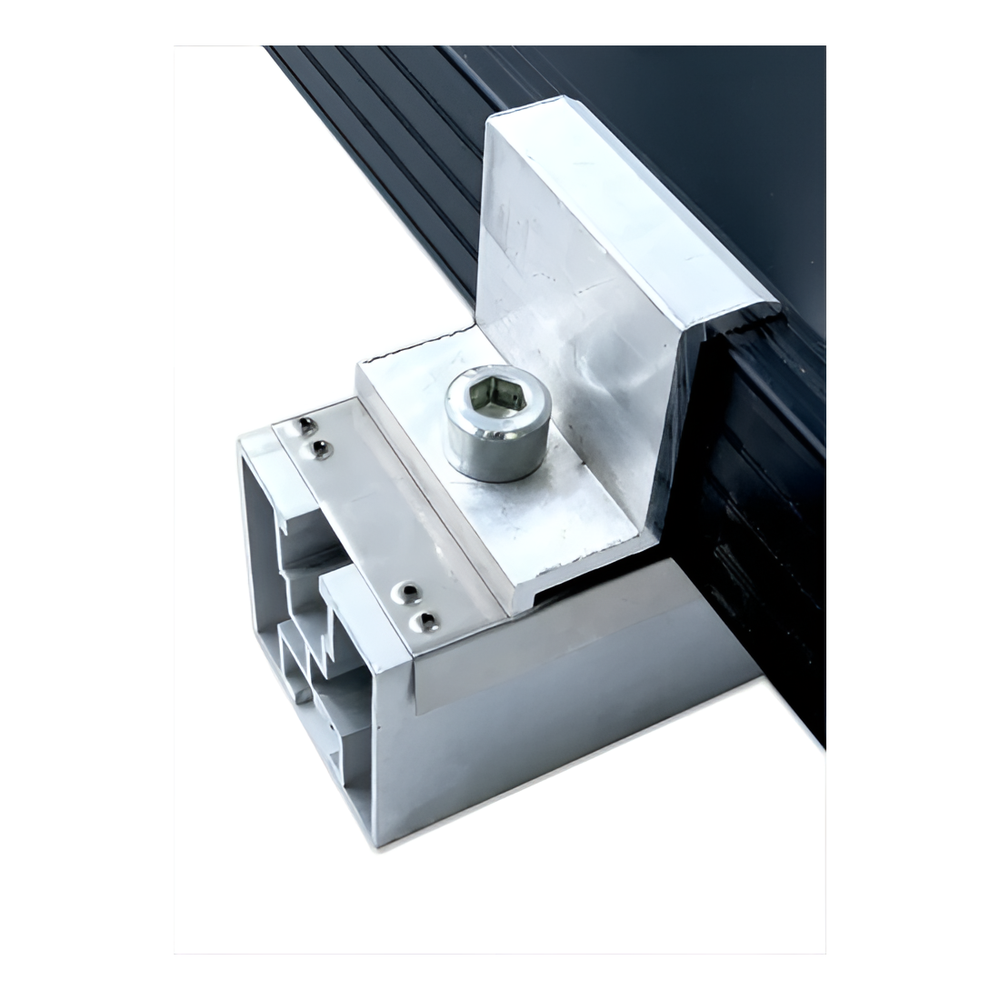

Perfil de alumínio 40×40 com grampo terminal montado – vista de detalhe da fixação

O perfil é adequado como calha de suporte em sistemas de montagem em telhados inclinados cobertos com telha metálica, chapa trapezoidal e outras coberturas. O canal superior de fixação recebe grampos (abraçadeiras) centrais e terminais, que pressionam a moldura do módulo fotovoltaico diretamente contra o perfil. O canal inferior serve para a ligação a ganchos de telhado ou adaptadores fixados aos vigamentos. Desta forma, toda a estrutura forma um sistema de suporte estável e ventilado, que transfere as cargas de vento e neve para a estrutura do telhado.

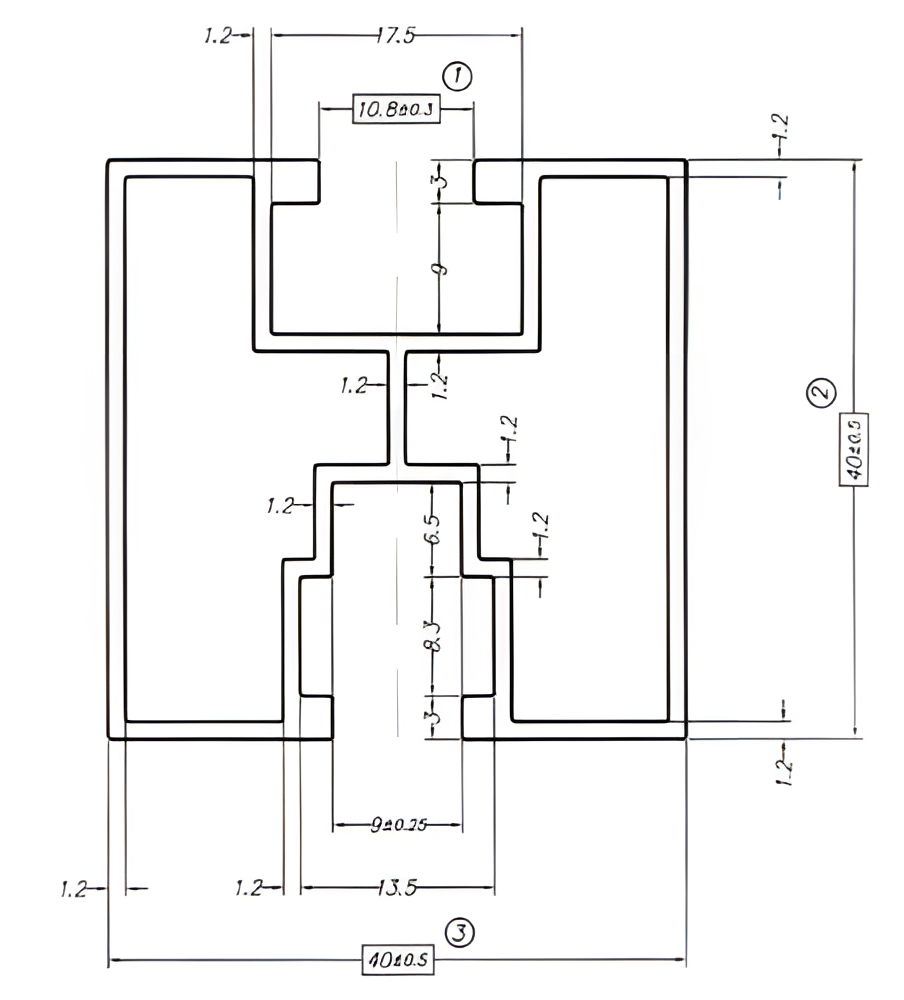

Desenho dimensional da secção do perfil 40×40 mm com as dimensões dos canais e paredes assinaladas

Secção e dimensões dos canais

O desenho técnico da secção mostra a geometria detalhada do perfil. As dimensões exteriores são 40 ±0,5 × 40 ±0,5 mm. O canal superior de fixação tem uma largura de abertura de 10,8 ±0,3 mm e está preparado para porcas quadradas M8. O canal inferior de fixação tem uma largura de abertura de 9 ±0,75 mm e uma profundidade que permite o encaixe de um parafuso sextavado M10 DIN 933. A espessura de parede é de 1,2 mm em todo o perímetro do perfil, garantindo uma distribuição uniforme das tensões mantendo uma massa reduzida.

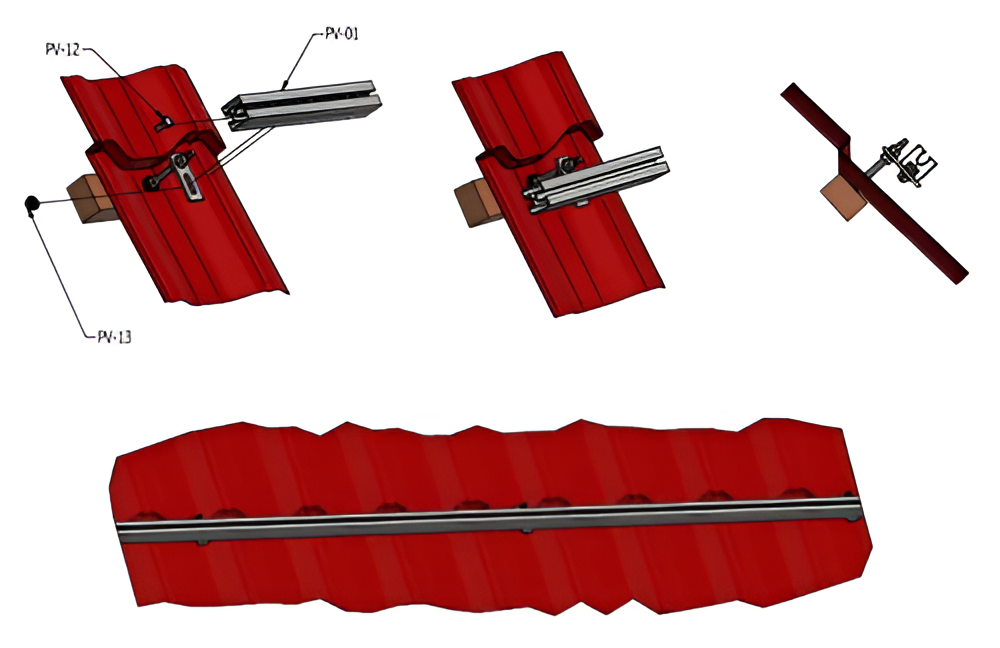

Esquema de montagem do perfil num telhado inclinado com ganchos de telhado e grampos – vista 3D

Vídeo de apresentação do sistema de montagem com perfil de alumínio PV

Vídeo de apresentação da montagem do perfil na estrutura do telhado

Vídeo de apresentação da aplicação do perfil numa instalação fotovoltaica

Dimensões

Secção (largura × altura)	40 × 40 mm (±0,5 mm)
Comprimento	625 cm
Espessura de parede	1,2 mm
Massa por metro	0,82 kg
Largura da abertura do canal superior	10,8 ±0,3 mm
Largura da abertura do canal inferior	9 ±0,75 mm

Material e acabamento

Material / liga	alumínio 6060
Acabamento da superfície	bruto (versão anodizada a preto disponível separadamente)

Montagem e compatibilidade

Canal de montagem / tipo de ranhura	duplo — superior (grampos de módulos PV) + inferior (ganchos / adaptadores de telhado)
Parafusos compatíveis	canal superior: porca quadrada M8; canal inferior: parafuso sextavado M10 DIN 933
Tipo de telhado / superfície	telhados inclinados — telha metálica, chapa trapezoidal e outras coberturas com subestrutura em ganchos ou adaptadores
Método de ligação	conectores de perfis (vendidos separadamente) que permitem prolongar a calha

Outros parâmetros

Versão anodizada	sim — disponível na variante anodizada a preto
Entrega	FTL (camião completo)

Dados técnicos

Comprimento [mm]	6250
Perfil [mm]	40×40
Tipo de ranhura	Para parafuso hexagonal
Acabamento	Natural
Comprimento [mm]	6250
Perfil [mm]	40×40
Tipo de ranhura	Para parafuso hexagonal
Acabamento	Natural
