Ligações equipotenciais para estruturas de módulos fotovoltaicos e proteção contra raios
A categoria Ligações equipotenciais reúne componentes que equalizam o potencial elétrico em instalações fotovoltaicas e de proteção contra raios. A gama inclui duas placas de ligação à terra em aço inoxidável para as molduras dos módulos fotovoltaicos e uma barra equipotencial em latão niquelado para vários condutores. Destina-se a instaladores e empreiteiros que trabalham em sistemas fotovoltaicos, edifícios residenciais e instalações comerciais.
O que encontra nesta categoria

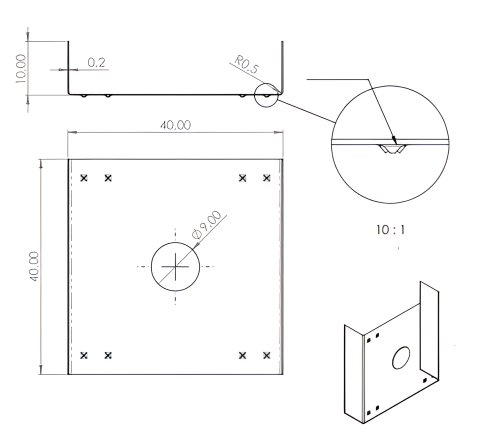

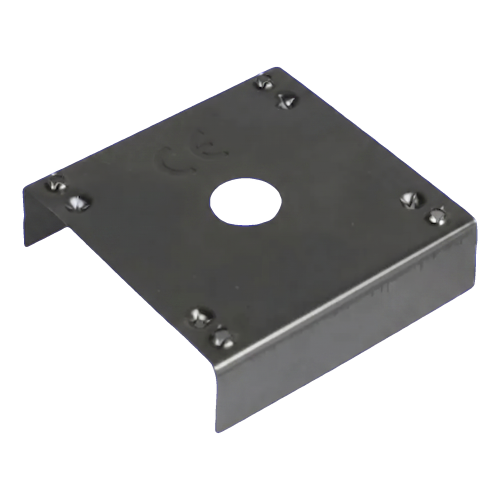

- Anilha de ligação à terra – placa de contacto PV (PV-20): aço inoxidável A2 1.4301 (304), 40×40 mm, 0,2 mm de espessura, furo Ø9 mm, 8 pontas cónicas.

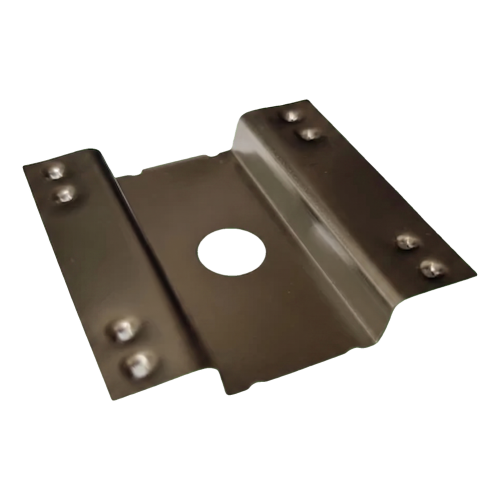

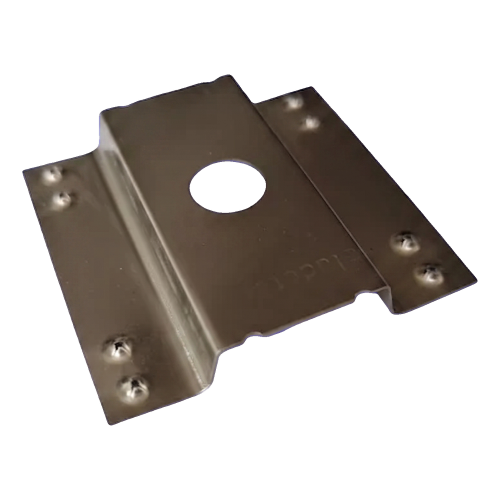

- Placa de ligação à terra tipo Ω para módulos fotovoltaicos (PV-20-02): aço inoxidável A2 1.4301 (304), 40×42×6 mm, furo de 8 mm, fixação por parafuso às molduras dos módulos e aos perfis de montagem.

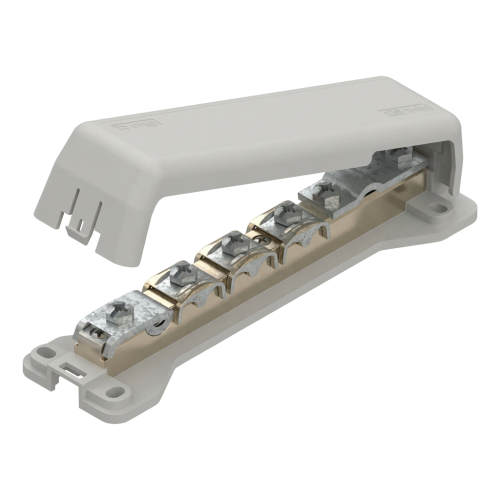

- Barra equipotencial (000-177): latão niquelado, ligações para 7x 25 mm², um condutor plano até 30 mm e um varão Ø 8–10 mm.
Como escolher
- Ponto de ligação: utilize as placas para ligar as molduras dos módulos fotovoltaicos à estrutura de montagem. Utilize a barra equipotencial para reunir vários condutores num só ponto.
- Material: as placas são em aço inoxidável A2 (1.4301, qualidade 304). A barra equipotencial é em latão niquelado.
- Dimensão da fixação: verifique o furo de montagem em função do elemento de fixação. A anilha tem um furo Ø9 mm e a placa tipo Ω tem um furo de 8 mm.
- Forma da placa: a anilha mede 40×40 mm e é plana, com uma dobra de 10 mm. A placa tipo Ω mede 40×42×6 mm e é aparafusada às molduras e aos perfis.
- Tipos de condutor: a barra equipotencial aceita sete condutores de 25 mm², um condutor plano até 30 mm e um condutor redondo Ø 8–10 mm.
Aplicações habituais
As placas de ligação à terra são utilizadas em instalações fotovoltaicas. As suas pontas ou dentes perfuram a camada anodizada da moldura do módulo, que atua como isolante, e chegam ao alumínio por baixo. Assim obtém-se uma ligação elétrica entre molduras, perfis e estrutura de suporte. A barra equipotencial serve como ponto de ligação equipotencial em instalações de proteção contra raios e de ligação à terra em edifícios residenciais e comerciais.
Perguntas frequentes
Porque é que as placas de ligação à terra para módulos fotovoltaicos têm pontas ou dentes?
A camada anodizada das molduras dos módulos fotovoltaicos atua como isolante. As pontas ou dentes perfuram-na e chegam ao alumínio metálico por baixo, o que garante uma ligação elétrica fiável.
O que se pode ligar à barra equipotencial?
Aceita sete condutores de 25 mm², um condutor plano até 30 mm de largura e um condutor redondo com diâmetro de 8–10 mm. É fabricada em latão niquelado.
Não tem a certeza de qual o componente de ligação equipotencial mais adequado à sua instalação? Contacte o nosso apoio técnico para o ajudar na escolha.
