Anilha de ligação à terra – placa de contacto PV em aço inoxidável 40×40 mm
Leave feedback on the product

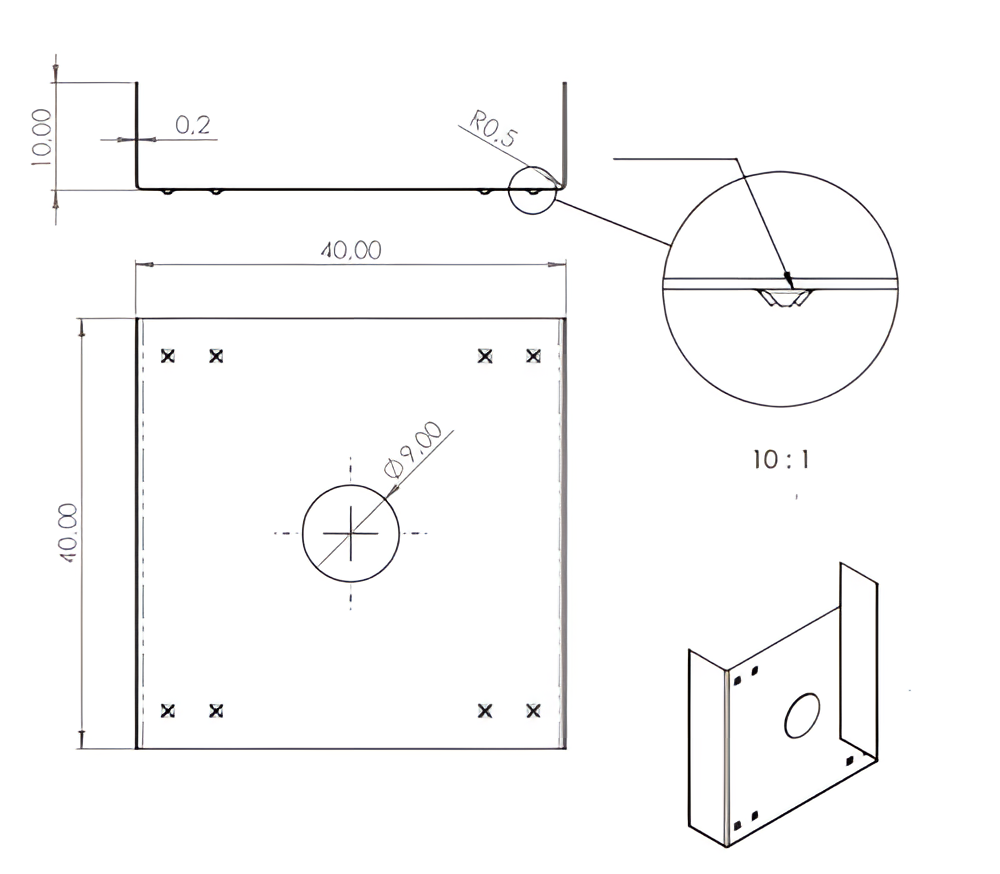

Anilha de ligação à terra – placa de contacto PV, aço inoxidável 1.4301 (A2/304). Dimensões 40×40 mm, espessura 0,2 mm, furo de montagem Ø9 mm, dobra de 10 mm. 8 dentes cónicos R0,5 mm, peso 4 g. Para ligações equipotenciais entre as molduras dos módulos PV e a estrutura de montagem.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Escolha a variante:
Individual variants may differ in price
Opções de Embalagem
Product code:
Descrição
Anilha de ligação à terra – placa de contacto PV em aço inoxidável 40×40 mm

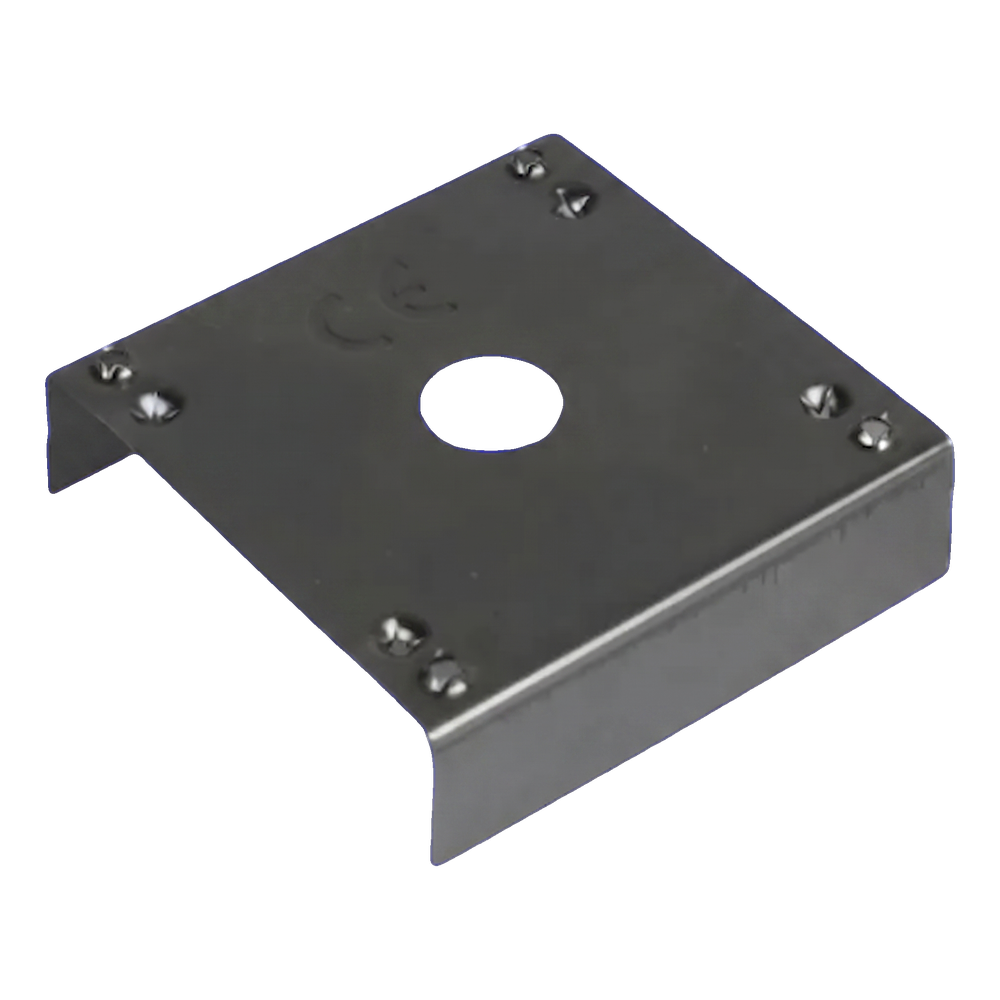

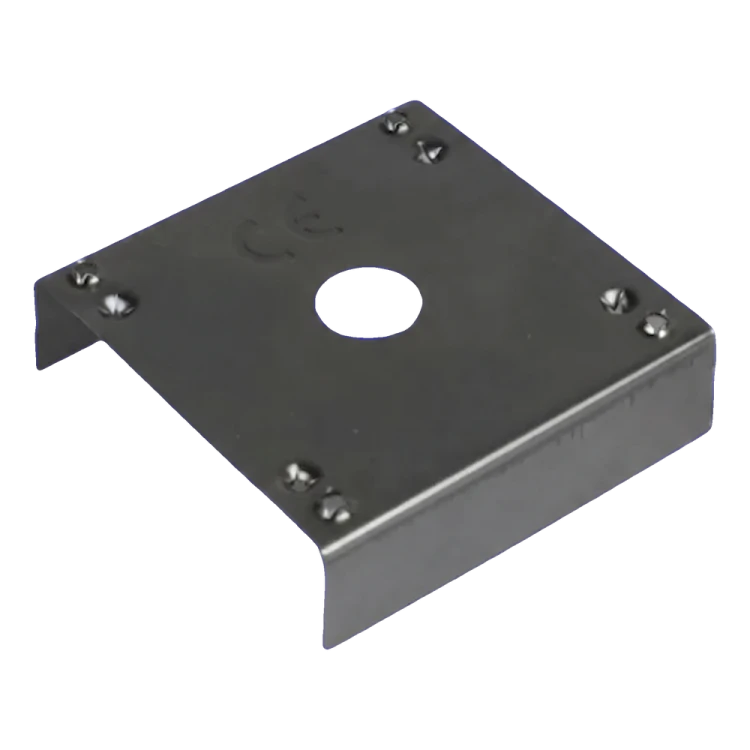

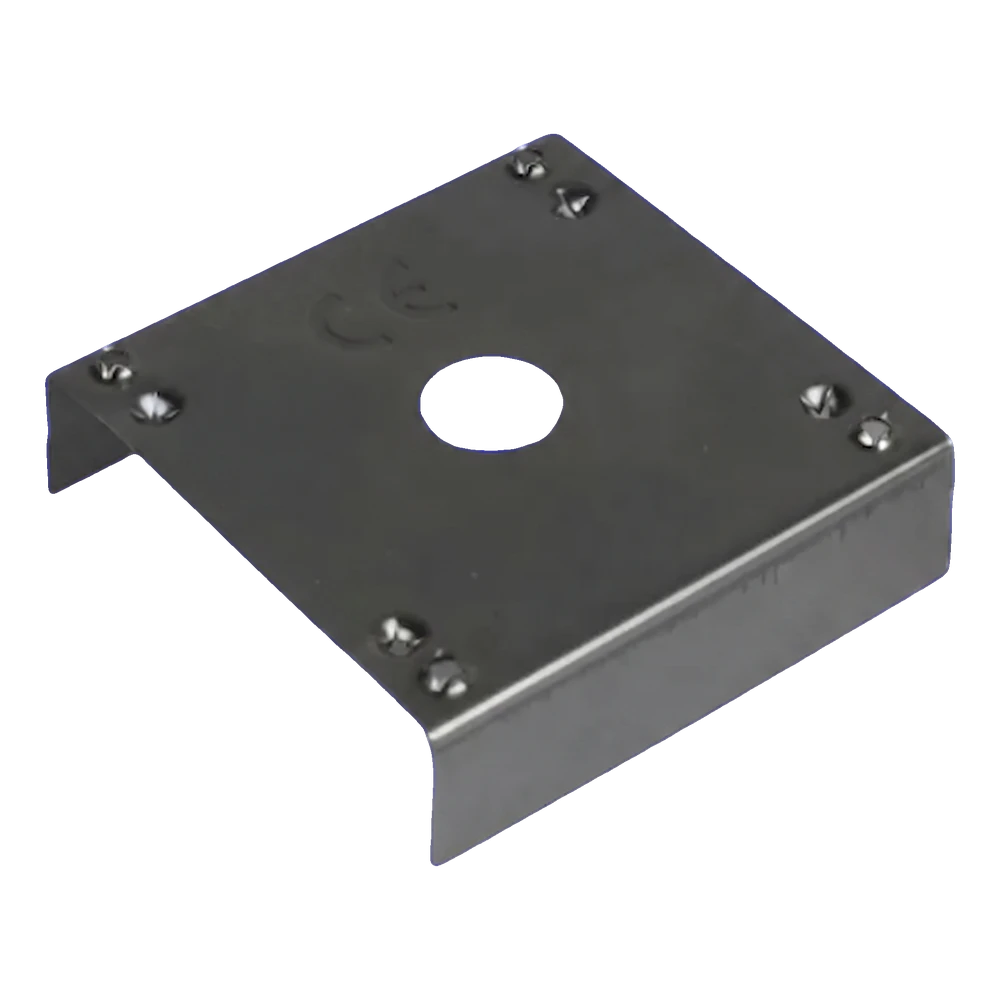

A anilha de ligação à terra – placa de contacto é um elemento essencial nas ligações equipotenciais em instalações fotovoltaicas. Assegura a continuidade galvânica entre as molduras dos módulos PV e a estrutura de montagem, permitindo uma equalização eficaz dos potenciais elétricos. Oito dentes cónicos afiados, dispostos simetricamente na superfície da placa, perfuram a fina camada anodizada de alumínio que reveste as molduras dos painéis — uma camada que é isoladora e não conduz cargas elétricas. Graças a isto, a anilha atinge diretamente a camada de alumínio metálico, criando uma ligação elétrica sólida e duradoura. A placa é fabricada em aço inoxidável 1.4301 (classe austenítica A2/304), o que garante uma resistência excecional à corrosão e um funcionamento contínuo e prolongado em quaisquer condições atmosféricas. A forma em perfil em U aberto, com duas abas dobradas, facilita o posicionamento no perfil de montagem e estabiliza o elemento antes do aperto do parafuso.
Porque vale a pena utilizar placas de contacto
- Perfuram a camada isoladora anodizada das molduras dos painéis, garantindo um contacto elétrico fiável
- Aço inoxidável A2 (1.4301/304) — austenítico, amagnético, resistente à corrosão em quaisquer condições ambientais, inclusive em atmosferas marítimas e industriais
- Dimensões compactas de 40×40 mm — compatibilidade com os perfis de montagem PV mais comuns
- A forma em perfil em U estabiliza a anilha no perfil — montagem rápida e segura sem necessidade de posicionamento adicional
- Peso mínimo (4 g) que não afeta a carga da estrutura

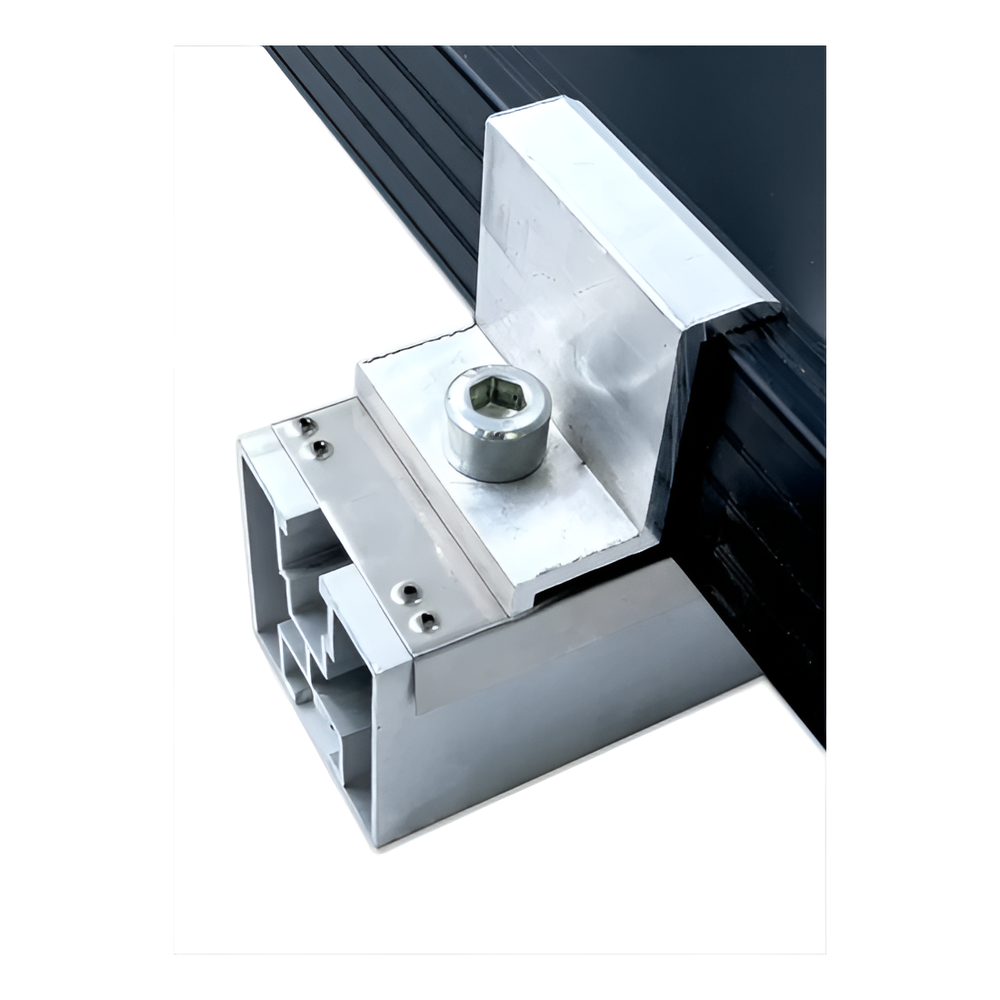

A imagem mostra a placa de contacto montada entre a pinça de fixação e o perfil de alumínio da estrutura PV. Os dentes de ligação à terra são pressionados contra a moldura do módulo fotovoltaico, perfurando a camada anodizada e assegurando um contacto galvânico fiável indispensável para uma correta equalização de potenciais na instalação.
