Esquadro cruzado PV em aço A2 44,5×40 mm – conetor de perfis 90°

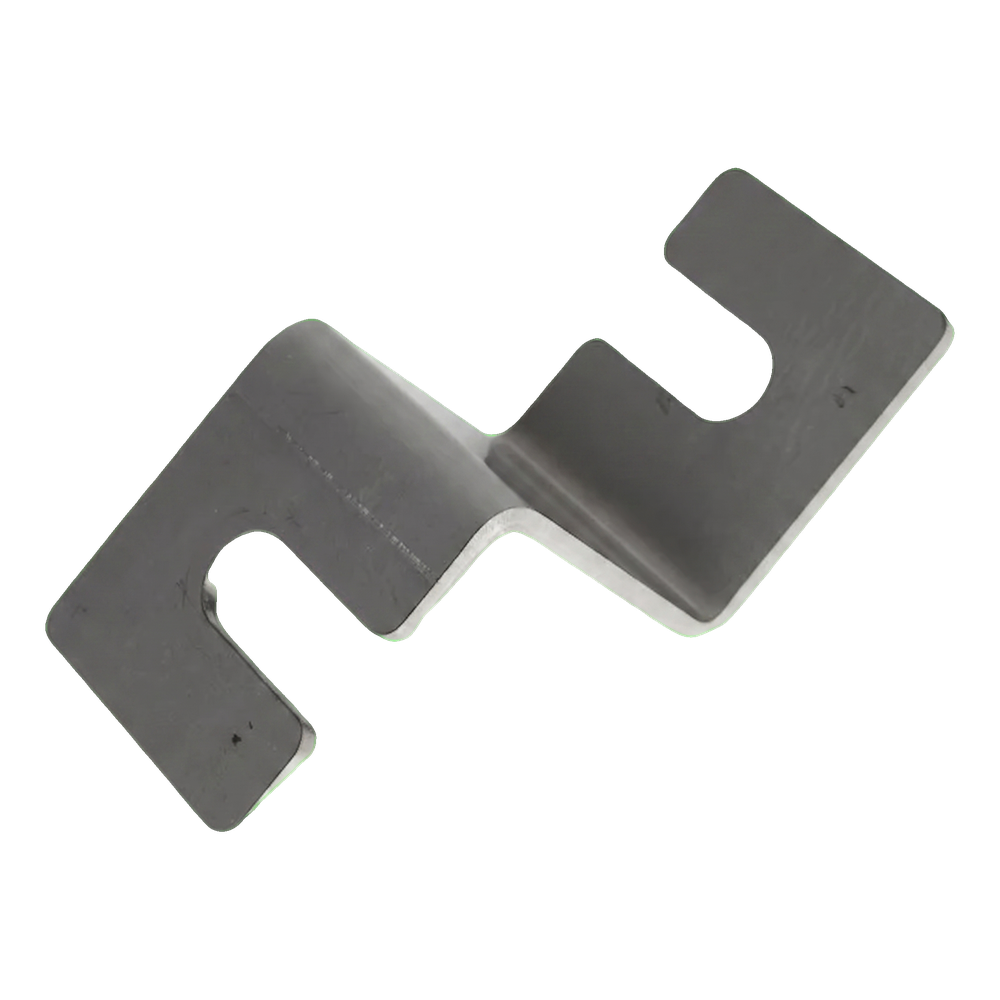

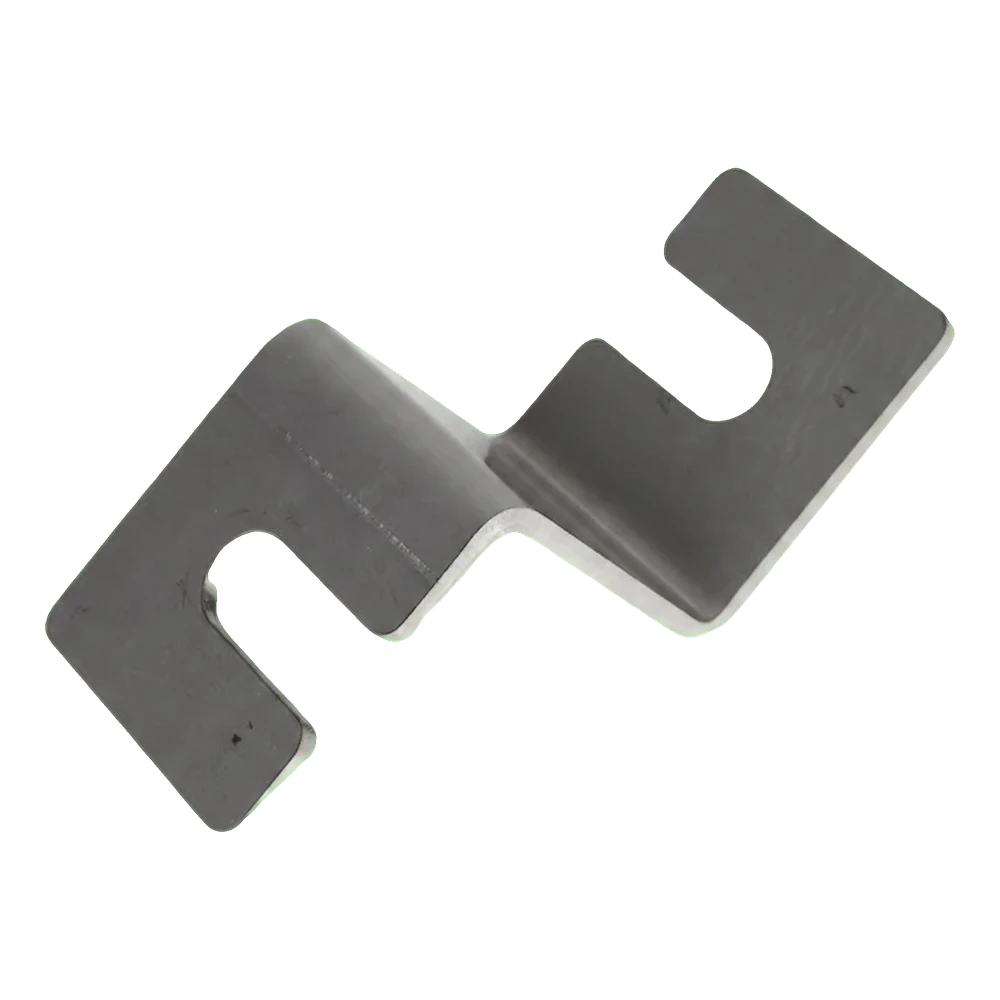

O esquadro cruzado em aço inoxidável A2 (304) destina-se à ligação duradoura de perfis de montagem a um ângulo de 90° em sistemas fotovoltaicos. Este elemento, com dimensões de 44,5 × 40 mm e espessura de 2,5 mm, garante uma ligação cruzada estável e resistente à corrosão entre dois perfis — sem necessidade de furação adicional. O aço de qualidade 304 garante resistência à maioria dos ácidos oxidantes e uma proteção anticorrosiva duradoura, o que é fundamental em montagens exteriores expostas a condições atmosféricas variáveis. O esquadro é vendido sem parafusos e porcas, permitindo que a equipa de instalação escolha os elementos de fixação adequados ao tipo específico de perfil e aos requisitos do projeto.

Vantagens para a equipa de instalação

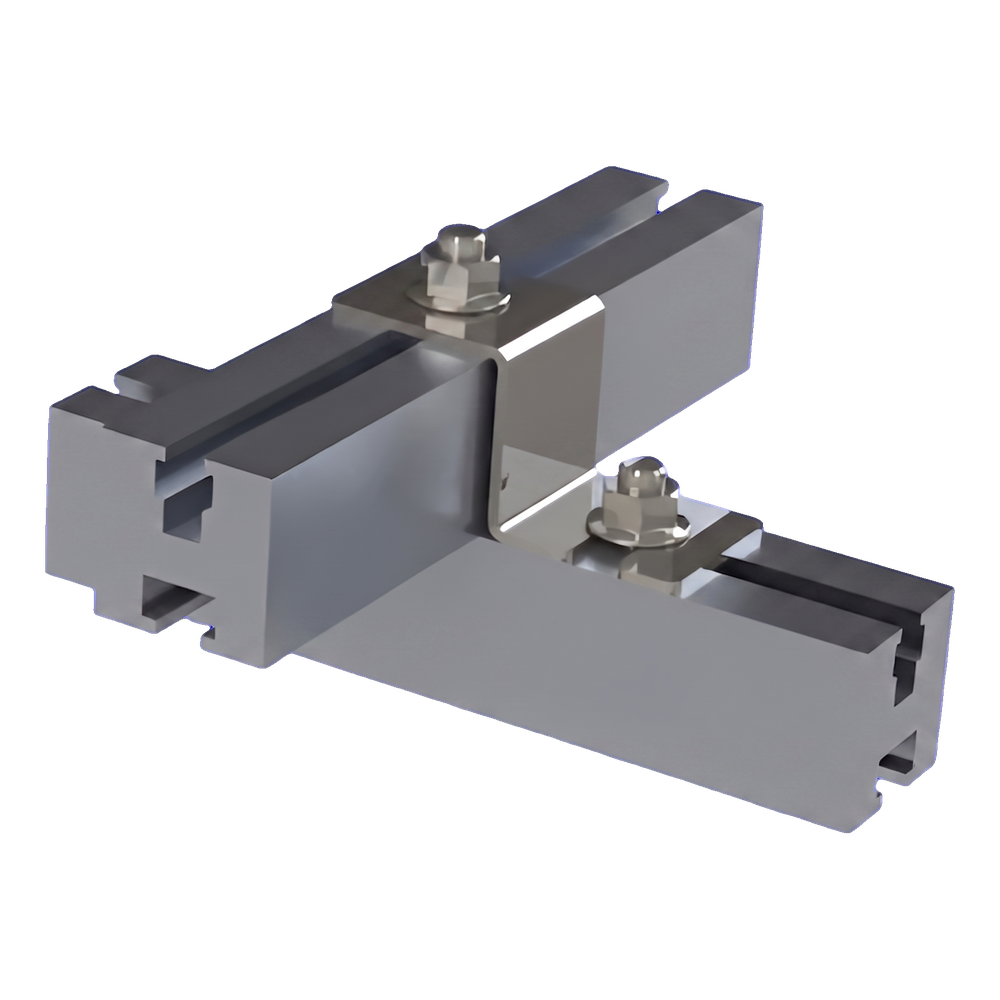

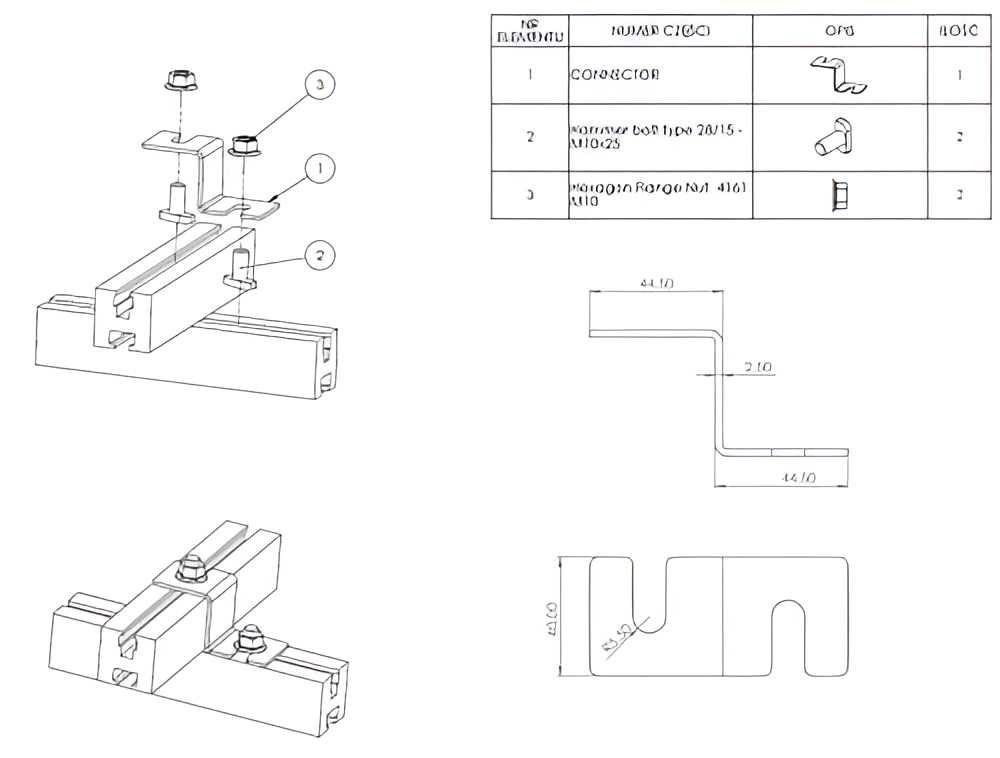

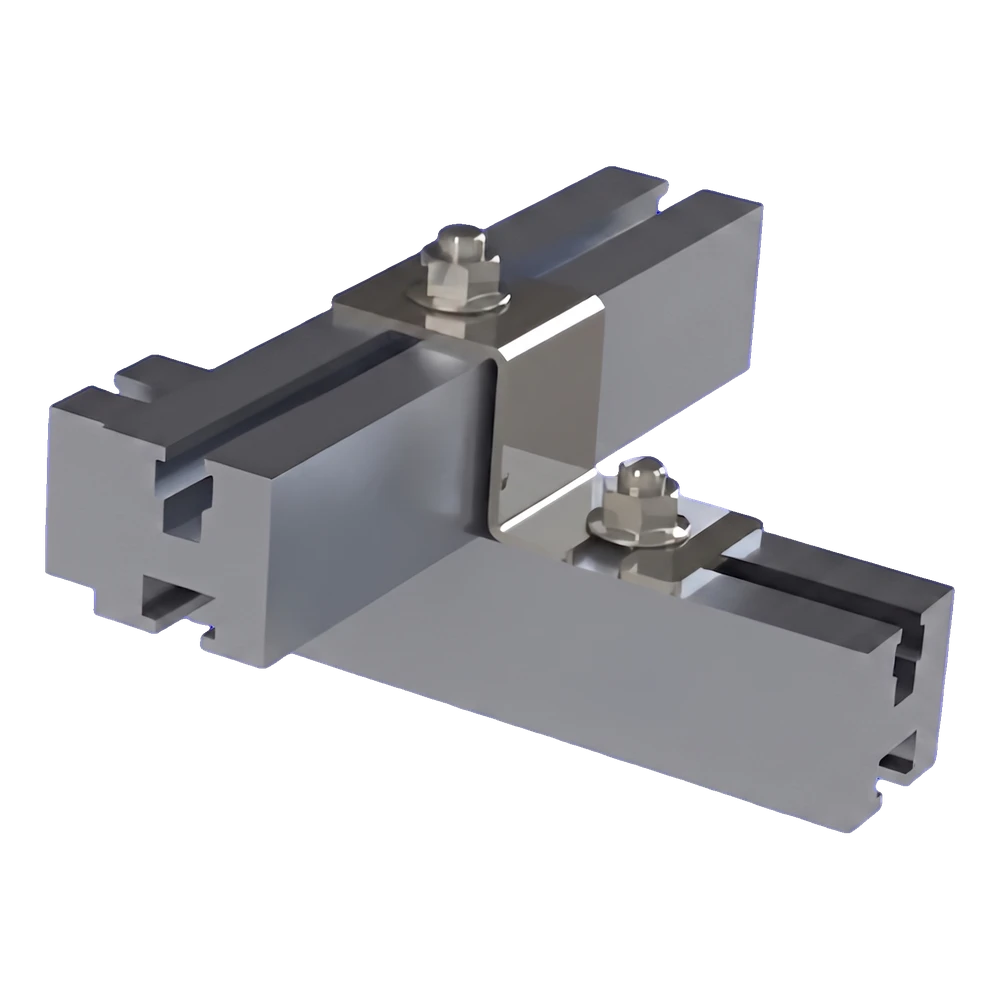

O esquadro foi concebido para funcionar com parafusos de cabeça de martelo do tipo 28/15 M10×25 e porcas de flange M10 (os elementos de fixação não estão incluídos no conjunto). A forma característica com dois recessos permite um encaixe seguro nos perfis e uma transferência estável das cargas nos nós da estrutura. Graças à utilização de aço inoxidável A2, o esquadro mantém toda a resistência e um aspeto estético durante todo o período de vida útil da instalação, mesmo em ambientes com elevada humidade ou salinidade do ar.

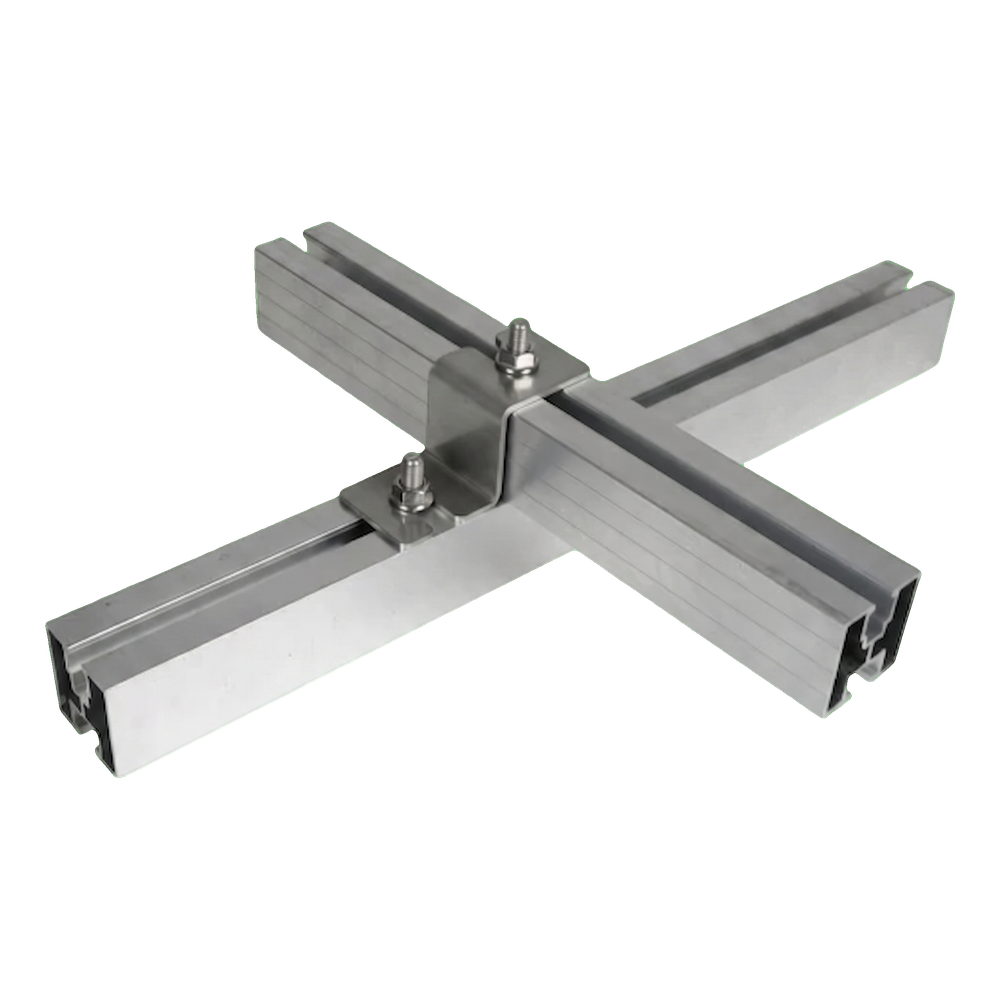

A ligação cruzada finalizada garante a rigidez do nó e uma distribuição uniforme das forças em ambas as direções. O esquadro é adequado tanto para estruturas de cobertura como para estruturas ao solo, sempre que os perfis de montagem precisem de se cruzar num ângulo reto. A dobragem precisa e a repetibilidade das dimensões facilitam o planeamento e aceleram a montagem em série em grandes instalações fotovoltaicas.
