Anilha de ligação à terra PV redonda com entalhe Ø44 mm – aço inoxidável A2
product unavailable
adicionar à lista de desejos
0
Descrição

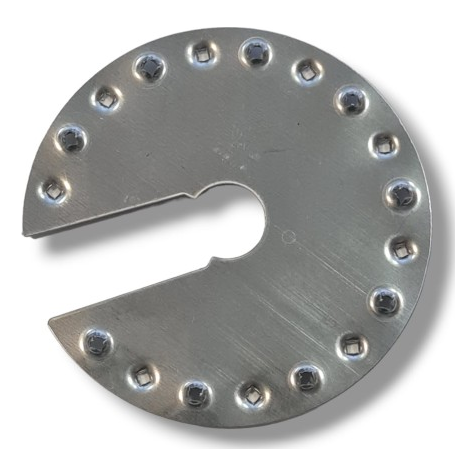

Anilha de ligação à terra PV redonda com entalhe Ø44 mm – aço inoxidável A2
Anilha de ligação à terra variante IV é um elemento de montagem redondo com entalhe, concebido para equalização de potenciais em instalações fotovoltaicas. Garante continuidade galvânica das ligações entre as molduras dos módulos PV, a estrutura de suporte e o condutor de terra. Fabricada em aço inoxidável A2 (1.4301 / grau 304), garante elevada resistência à corrosão e um funcionamento fiável e duradouro em quaisquer condições atmosféricas.
Princípio de funcionamento
A anilha está equipada com saliências afiadas dispostas ao longo do perímetro em ambos os lados, cuja função é perfurar a fina camada de alumínio anodizado que reveste as molduras dos módulos fotovoltaicos. A camada anodizada é isolante e não conduz cargas elétricas — as saliências atingem diretamente a camada de alumínio subjacente, garantindo uma ligação elétrica sólida e duradoura.

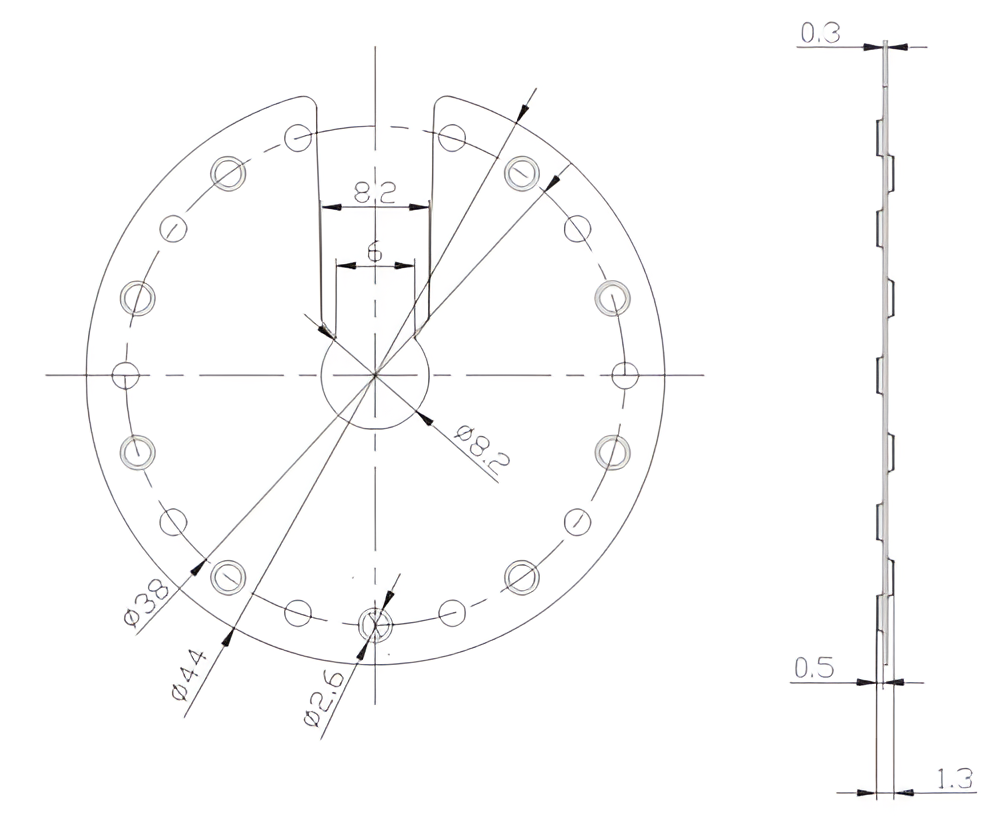

Dimensões e parâmetros técnicos
- Material: aço inoxidável A2 – 1.4301 (grau 304)
- Tipo: redonda com entalhe (variante IV)
- Diâmetro exterior: Ø44 mm
- Diâmetro de referência das saliências: Ø38 mm
- Diâmetro do orifício central: Ø8,2 mm
- Diâmetro de uma saliência: Ø2,6 mm
- Largura do entalhe (exterior): 8,2 mm
- Largura do entalhe (interior): 6 mm
- Espessura da chapa: 0,3 mm
- Espessura total (com saliências): 1,3 mm
- Peso: 0,002 kg
Propriedades do aço A2 – 1.4301 (grau 304)
- Aço inoxidável austenítico (não magnético), flexível e resistente a tensões
- Excelente resistência à corrosão graças à adição de níquel na liga
- Adequado para todas as condições ambientais
Especificação técnica
| Parâmetro | Valor |
|---|---|
| Material | Aço inoxidável A2 – 1.4301 (grau 304) |
| Tipo | Redonda com entalhe |
| Diâmetro exterior | Ø44 mm |
| Diâmetro do orifício | Ø8,2 mm |
| Espessura da chapa | 0,3 mm |
| Espessura total | 1,3 mm |
| Peso | 0,002 kg |
