Limitadores de sobretensão para redes AC e instalações fotovoltaicas DC
Os limitadores de sobretensão protegem as instalações elétricas contra sobretensões provocadas por descargas atmosféricas e manobras. Esta categoria reúne 20 dispositivos para quadros de distribuição AC e sistemas fotovoltaicos DC. Inclui dispositivos Tipo 1+2, Tipo 2 e Tipo 1+2+3 das marcas ETI, SIMTEC, Schneider Electric, Eaton, Schelinger, Hager e Noark. Destina-se a instaladores e quadristas.
O que encontra nesta categoria

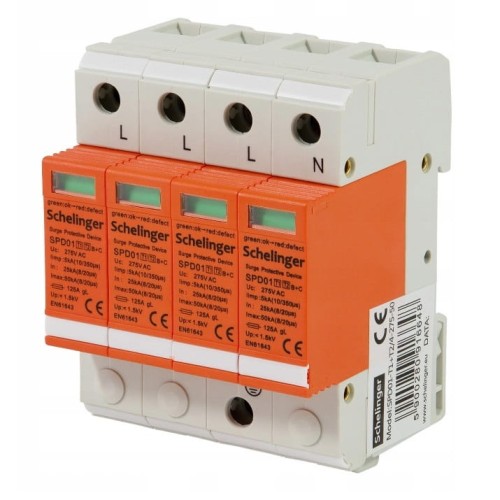

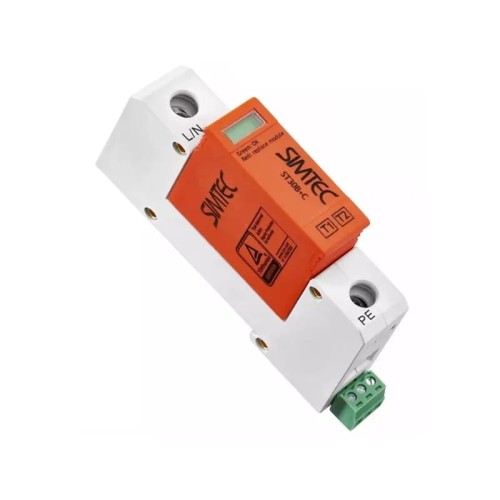

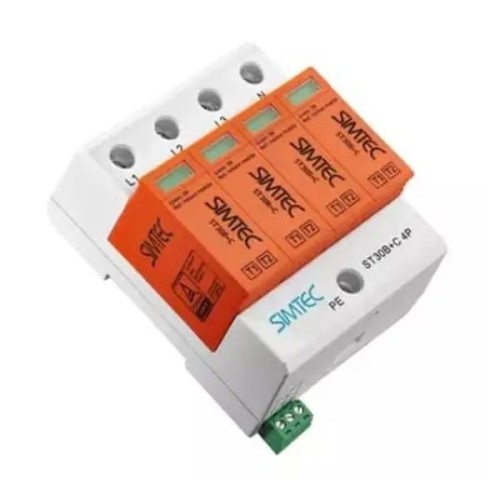

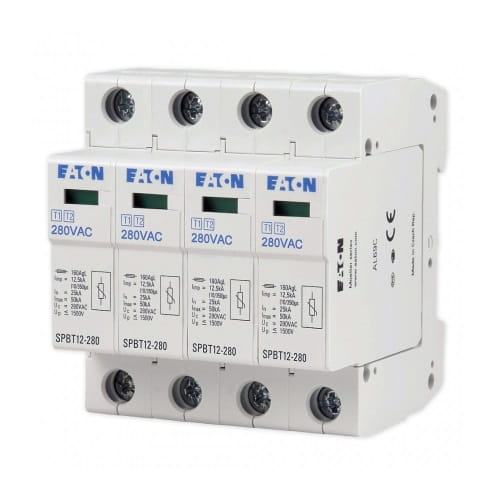

- Limitadores AC Tipo 1+2 (B+C): 1P, 3P+N e 4P, 5-50 kA, nível de proteção de 1,2-1,5 kV quando indicado.

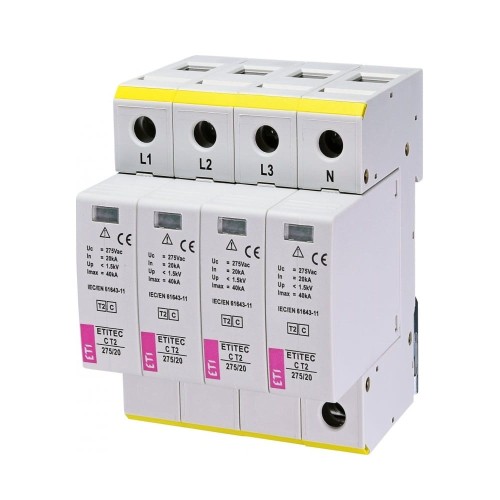

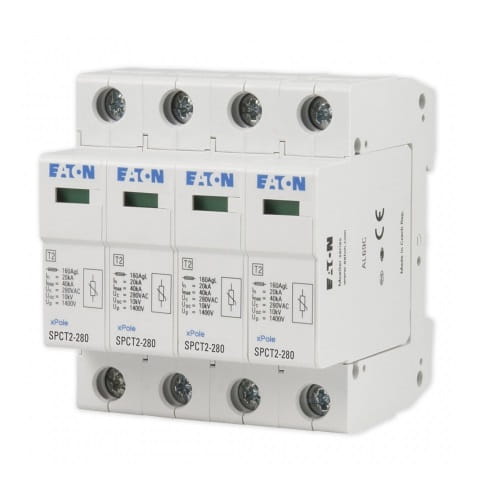

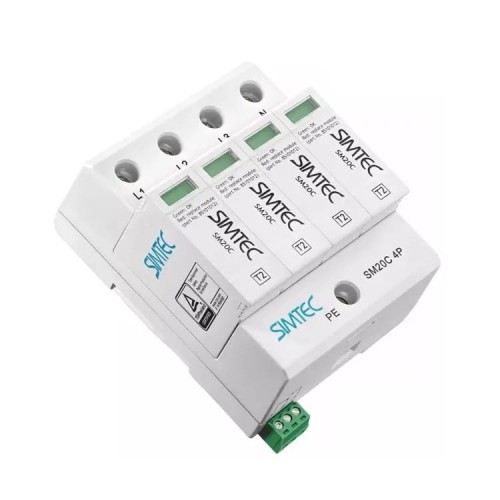

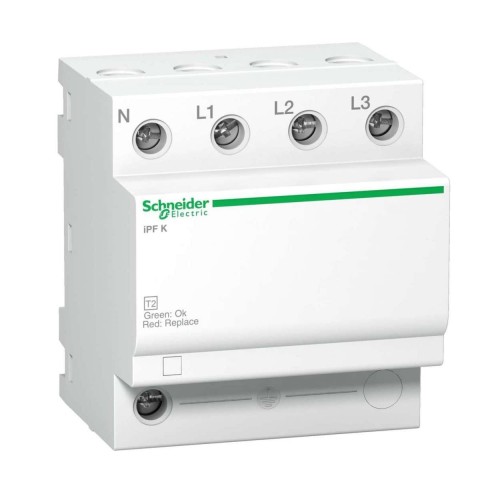

- Limitadores AC Tipo 2 (C): 3P+N e 4P, 20-40 kA, nível de proteção de 1,4-1,5 kV.

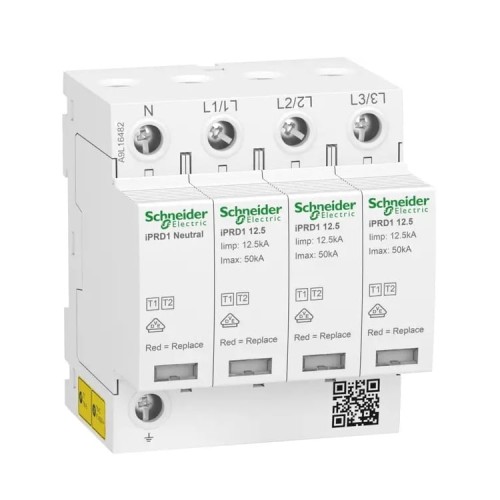

- Limitador Tipo 1+2+3 (B+C+D): 4P, 20 kA, 1,5 kV, que combina três classes num único dispositivo.

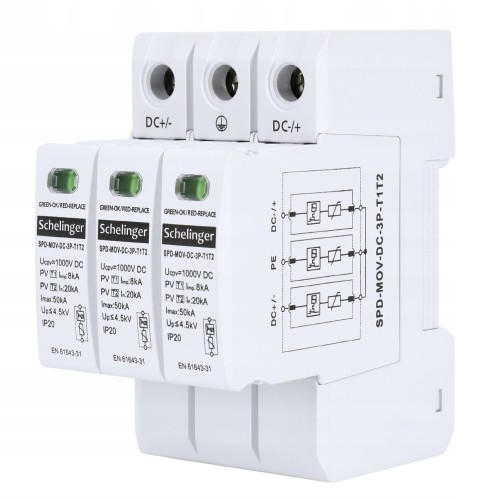

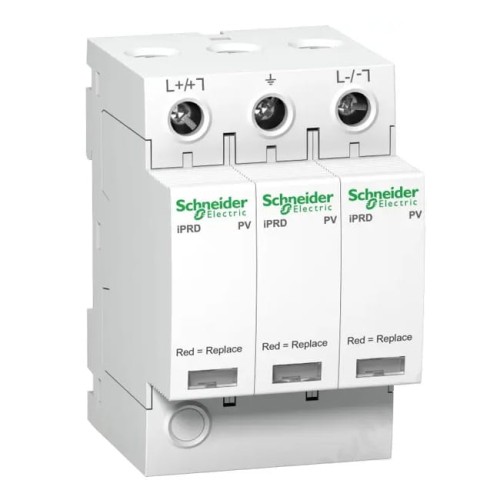

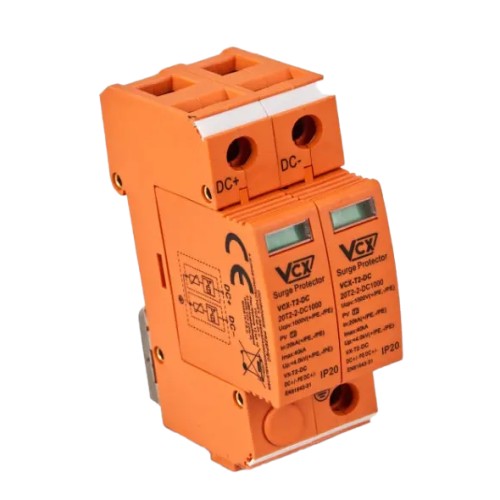

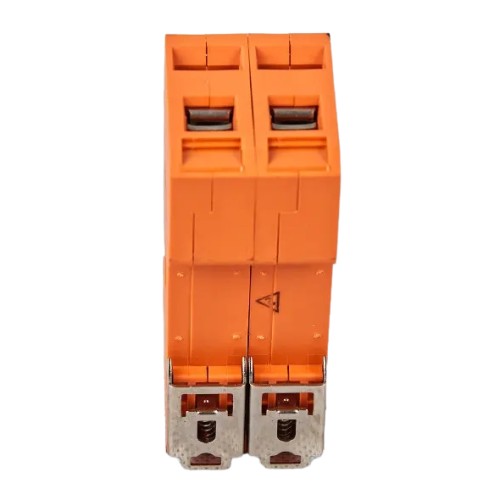

- Limitadores PV DC Tipo 2 (C): 1000 V e 1100 V DC, 2P e 3P, 15-20 kA, 3,8-4,0 kV.

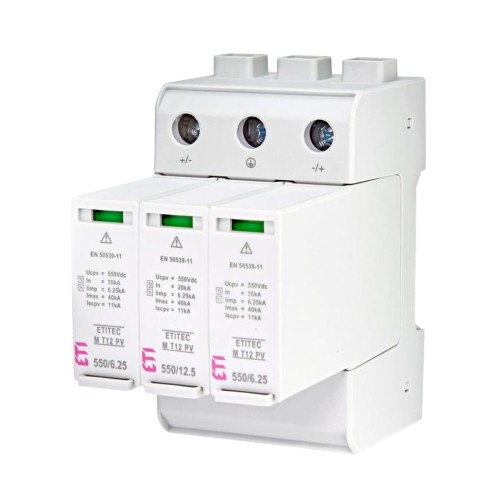

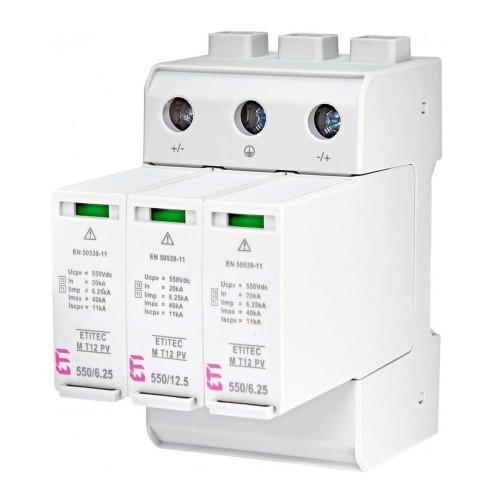

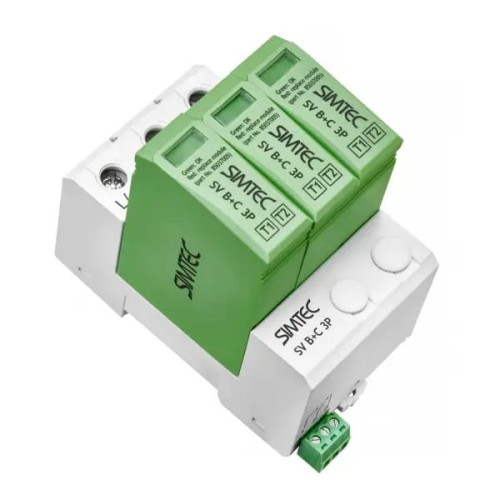

- Limitadores PV DC Tipo 1+2 (B+C): 1000 V e 1100 V DC, 3P e 2P+N, 8-65 kA, 3,7-4,5 kV.
Como escolher
- Aplicação e tensão: escolha AC para redes de alimentação (a maioria é de 275 V AC) ou DC para instalações fotovoltaicas (1000 V DC ou 1100 V DC).
- Classe do SPD: o Tipo 1+2 (B+C) combina duas classes num só aparelho. O Tipo 2 (C) é utilizado em quadros de distribuição.
- Nível de proteção Up: quanto mais baixo for o valor, menor é a tensão residual. Os dispositivos AC desta categoria atingem 1,2-1,5 kV quando indicado, e os DC 3,7-4,5 kV.
- Polos e tipo de rede: escolha 1P, 2P, 3P, 3P+N, 4P ou 2P+N de acordo com o sistema. Vários dispositivos são indicados para redes TN-S/TT.
- Funcionalidades de manutenção: alguns modelos têm cartuchos substituíveis, indicadores de estado ou contacto de sinalização. A maioria destina-se a montagem em calha DIN.
Aplicações típicas
Os dispositivos AC instalam-se em quadros gerais e quadros secundários. Recomenda-se a instalação de dispositivos de Classe II a intervalos de 10-20 metros de comprimento de cabo. Os dispositivos DC protegem as instalações fotovoltaicas contra os efeitos de descargas atmosféricas diretas ou próximas. Alguns dispositivos Tipo 2 estão concebidos para funcionar de forma coordenada com dispositivos de Classe I.
Perguntas frequentes
Um único dispositivo é suficiente para uma proteção completa contra sobretensões?
Segundo a descrição de um produto Simtec, a proteção completa requer uma hierarquia de três níveis com dispositivos Tipo 1, 2 e 3 (B, C, D), instalados em sequência. Também está disponível um dispositivo Tipo 1+2+3.
É possível substituir um cartucho sem desmontar todo o dispositivo?
Sim, nos modelos com cartuchos substituíveis. O limitador Simtec 1P Tipo 1+2 permite substituir o cartucho sem desmontar o dispositivo completo.
Como posso verificar se a proteção está ativa?
Vários modelos dispõem de indicador de estado. O limitador PV de 1000 V 2P 20 kA, por exemplo, indica a proteção ativa a verde e a ausência de proteção a vermelho.
Tem dúvidas sobre qual o dispositivo mais adequado para a sua instalação? Contacte o nosso suporte técnico e ajudamos na seleção.
