Perfil de alumínio de montagem PV 40×40 mm – calha de 665 cm para parafusos M10

Disponibilidade: Em estoque (grande quantidade)

Entregue em até: 8 dias úteis

Weight: 5.467 kg

Preço/ pçs: 42,14 € 42.14

incl. 23% IMPOSTO, excl. custos de envio

Preço líquido/ pçs: (34,26 €)

excl. 23% IMPOSTO, excl. custos de envio

* Opções de Embalagem:

Peça
Embalagem: 16 Peças
Embalagem: 174 Peças
Embalagem: 348 Peças

quantidade pçs

Total:

product unavailable

adicionar à lista de desejos

* - Campo obrigatório

Avaliação:

Fornecedor: -

Código do produto: PV-01-01

recomendar a um amigo

Descrição

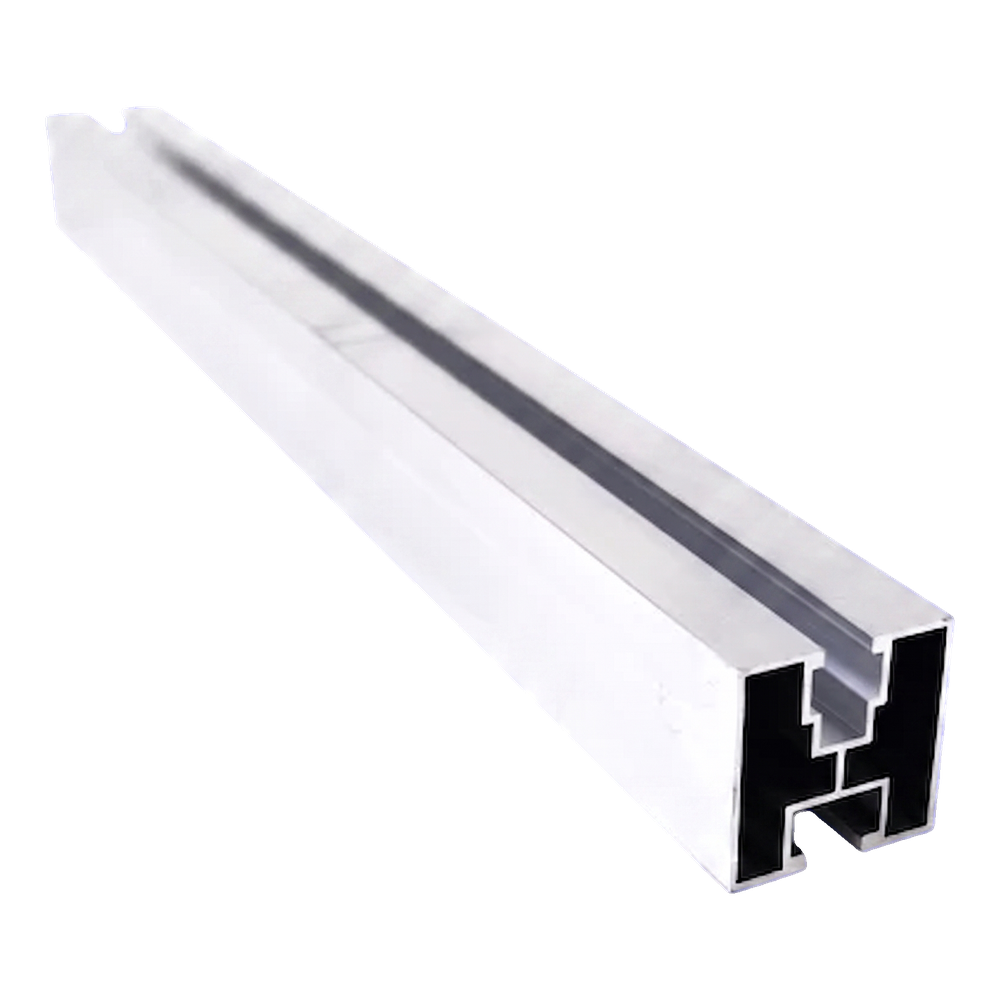

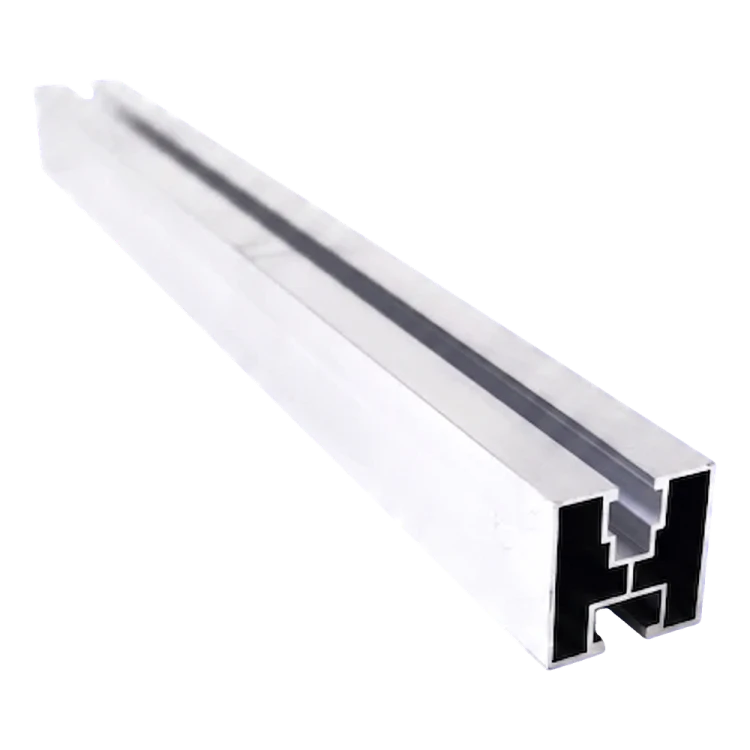

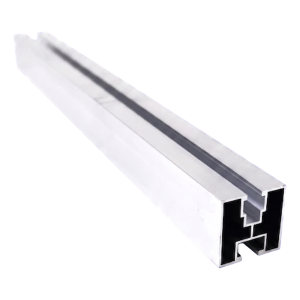

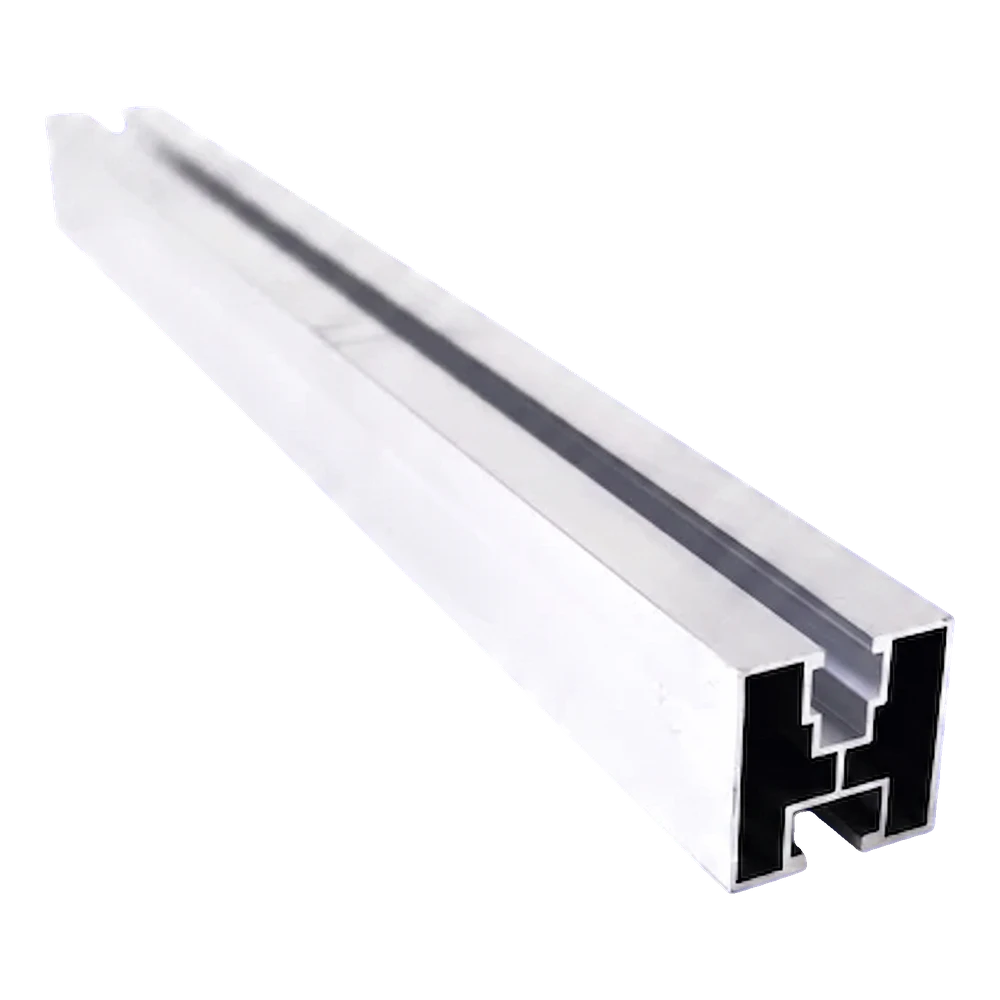

Perfil de alumínio de montagem PV 40×40 mm – calha de 665 cm para parafusos M10

Perfil de alumínio de montagem 40x40 mm com dois canais de calha

Perfil de montagem 40x40 mm com 665 cm de comprimento é o elemento base da estrutura de suporte para módulos fotovoltaicos. Fabricado em alumínio 6060, combina baixo peso próprio com boa resistência mecânica e total resistência à corrosão. A construção de secção com dois canais — com canal superior para as garras de fixação dos painéis e canal inferior para ligação a ganchos de telhado, adaptadores ou triângulos — permite construir uma subestrutura completa com um único perfil. A montagem baseia-se em parafusos sextavados M10 DIN 933 no canal inferior e porcas quadradas M8 no canal superior, o que elimina a necessidade de perfuração e acelera os trabalhos no telhado. O perfil está também disponível em versão anodizada a preto, podendo o seu comprimento ser aumentado com conectores de perfis, disponíveis em separado.

Principais vantagens para as equipas de montagem

Secção transversal de dois canais 40x40 mm permite a fixação simultânea das garras e a ligação à subestrutura

Compatibilidade com parafusos sextavados M10 DIN 933 e porcas quadradas M8 — elementos de fixação padrão

Alumínio 6060 resistente à corrosão, adequado para anodização e que garante durabilidade em condições exteriores

Possibilidade de unir perfis em secções mais longas através de conectores dedicados

Espessura de parede de 1,2 mm com uma massa de apenas 0,82 kg/m — construção leve que facilita o transporte para o telhado

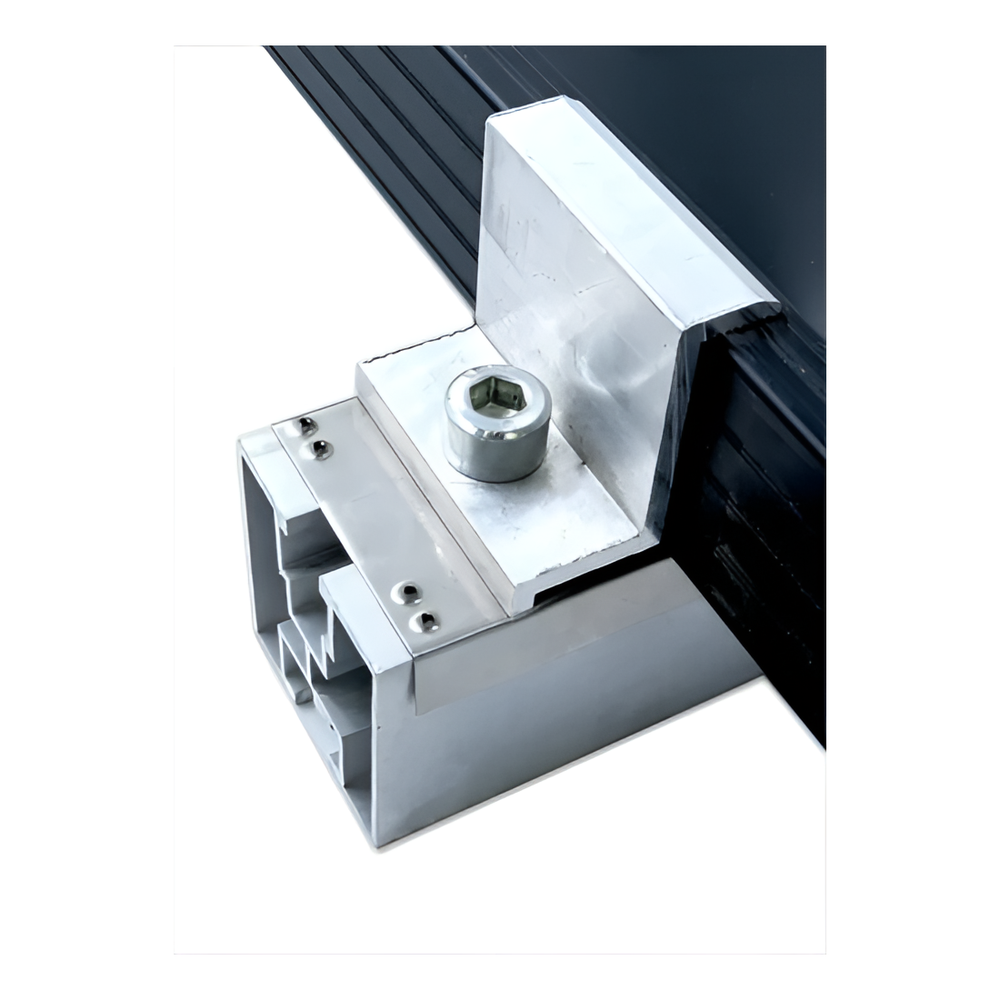

Garra fixada no canal superior do perfil de alumínio 40x40 mm — pormenor de montagem

O canal superior da calha, com uma largura de ranhura de 10,8 mm, recebe porcas quadradas M8 utilizadas para fixar as garras laterais e intermédias. Isto permite posicionar os painéis fotovoltaicos em qualquer ponto ao longo do perfil — sem perfuração e sem adaptadores adicionais. O canal inferior, com uma abertura de 9 mm, funciona com parafusos sextavados M10, com os quais o perfil se liga aos ganchos de telhado ou a outros elementos da subestrutura. Esta configuração torna todo o sistema totalmente ajustável, permitindo um posicionamento preciso do perfil em relação à vertente do telhado.

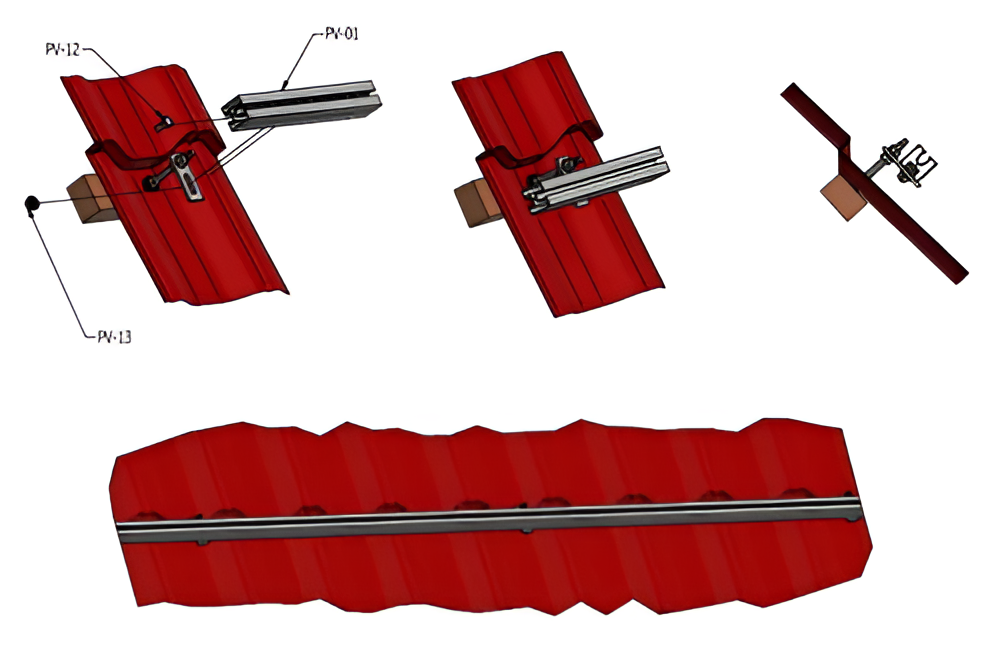

Esquema de montagem do perfil de alumínio num telhado revestido com telha metálica, com ganchos e garras

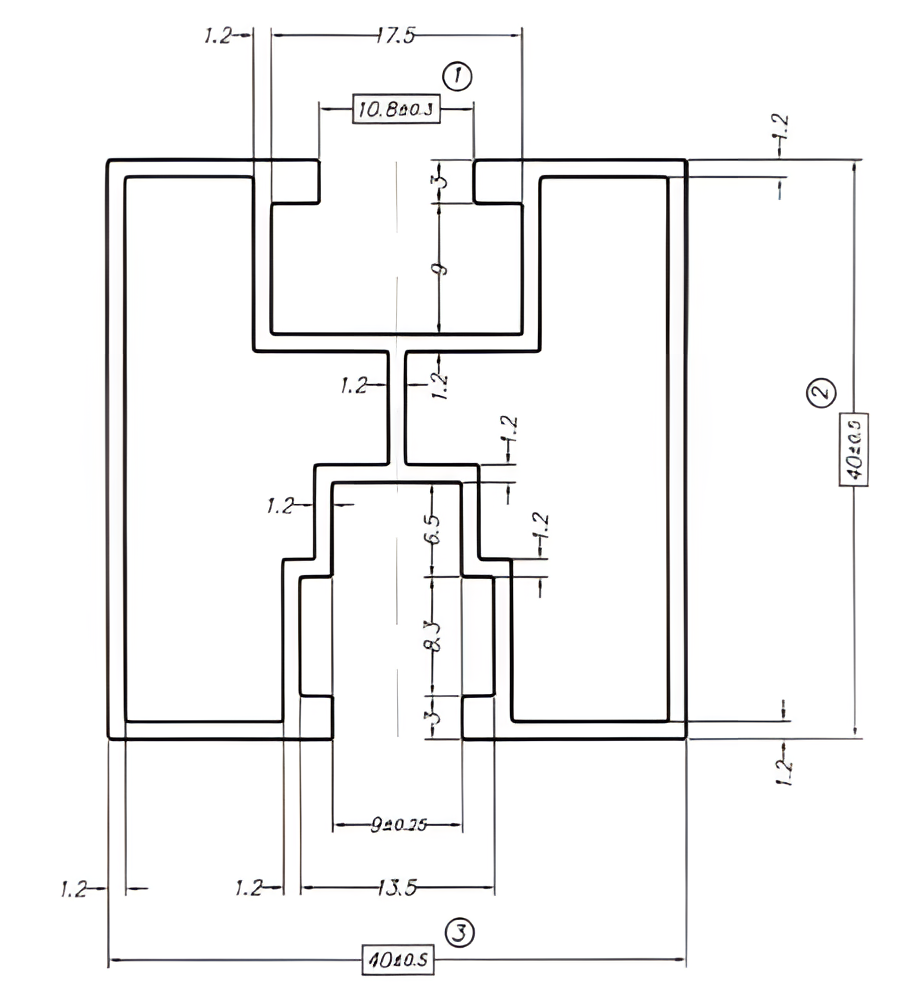

Desenho técnico da secção do perfil 40x40 mm com as dimensões dos canais e a espessura das paredes

Vídeo que apresenta o perfil de montagem de alumínio 40x40 mm

Vídeo que apresenta a aplicação do perfil de montagem PV

Vídeo que apresenta a montagem de uma estrutura fotovoltaica com perfil de alumínio

Dimensões

Secção transversal (largura x altura)	40 x 40 mm (tolerância +/-0,5 mm)
Comprimento	665 cm
Espessura da parede	1,2 mm
Massa por metro	0,82 kg
Largura da ranhura do canal superior	10,8 mm (tolerância +/-0,3 mm)
Largura da ranhura do canal inferior	9 mm (tolerância +/-0,75 mm)

Material e acabamento

Material / liga	alumínio 6060
Acabamento de superfície	bruto (versão anodizada a preto disponível em separado)
Cor	prateado (natural)

Montagem e compatibilidade

Canal de montagem / tipo de ranhura	superior — garras PV; inferior — ganchos, adaptadores, triângulos
Parafusos compatíveis	canal superior: porca quadrada M8; canal inferior: parafuso sextavado M10 DIN 933
Tipo de telhado / superfície	telhados inclinados — telha metálica, chapa trapezoidal e outros (com os ganchos adequados)
Método de ligação	conectores de perfis (disponíveis em separado)

Outros parâmetros

Versão anodizada	sim (preta, disponível em separado)
Entrega	FTL (camião completo)

Dados técnicos

Comprimento [mm]	6650
Perfil [mm]	40×40
Tipo de ranhura	Para parafuso hexagonal
Acabamento	Natural
Comprimento [mm]	6650
Perfil [mm]	40×40
Tipo de ranhura	Para parafuso hexagonal
Acabamento	Natural
