Perfil autoportante para portões de correr autoportantes 80x80x27.5x5 mm 6000 mm

Go to Product feedback

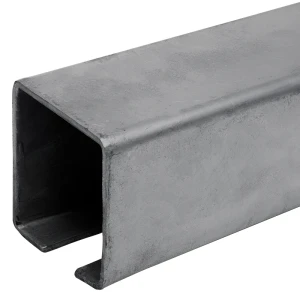

Perfil autoportante de aço com secção de 80×80 mm e espessura de parede de 5 mm, comprimento de 6000 mm. Perfil autoportante para portões de correr autoportantes com ressaltos de 27,5 mm, aço não galvanizado, peso de 60,132 kg.

Go to full description

105,95 €

Shipping costs are not included in the price.

Quantity

pçs

Availability:

Em estoque (grande quantidade)

Shipping time: 8 dias úteis

[PIM] szyny-jezdne #115

Tipo de sistema de rolamento Sistema de rodízios
Material Aço
Tamanho do trilho 80x80x5

Descrição

Perfil autoportante para portão de correr · perfil C 80 × 80 mm · 6 m

Perfil C 80 × 80 mm com parede de 5 mm e ranhura de 27,5 mm, comprimento 6000 mm – elemento de suporte da folha do portão de correr autoportante

80 × 80 mmsecção

5 mmparede

6 mcomprimento

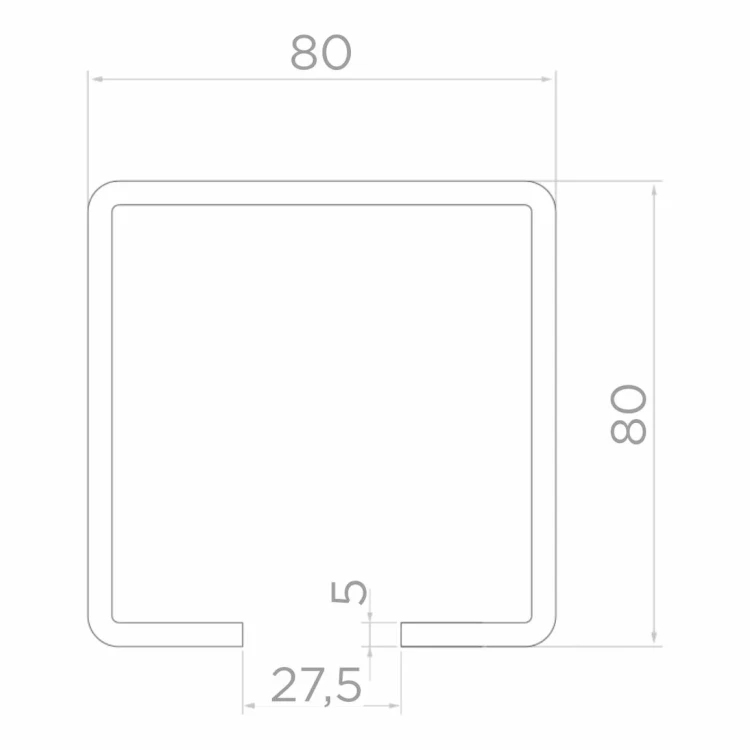

Desenho cotado do perfil autoportante: perfil a × h = 80 × 80 mm, parede s = 5 mm, ranhura 27,5 mm, comprimento L = 6000 mm

Desenho ilustrativo: secção do perfil e vista lateral (interrompida). Dimensões de acordo com o desenho do fabricante.

Escolha rápida

AplicaçãoPerfil de suporte da folha do portão de correr autoportante – os carros trabalham no interior do perfil

SeleçãoSelecione os carros, a tampa final e a roda de guia adequados ao perfil 80 × 80 mm

CondiçõesPerfil sem revestimento anticorrosivo – após o corte e a soldadura do portão, proteja-o (zincagem ou pintura)

Sobre o produto

O perfil autoportante é o perfil de suporte da folha do portão de correr autoportante. É soldado à estrutura da folha e, no seu interior, trabalham os carros fixados à fundação.

A secção tem dimensões exteriores a × h de 80 × 80 mm e parede s de 5 mm. Na parede inferior existe uma ranhura de 27,5 mm, através da qual passam os suportes dos carros. O comprimento L do perfil é de 6000 mm; as dimensões provêm do desenho do fabricante.

O perfil é de aço sem revestimento, pelo que deve ser protegido contra a corrosão após o fabrico da folha. A massa por unidade é de 60,132 kg.

Dimensões

Secção exterior a × h	80 × 80 mm
Espessura da parede s	5 mm
Largura da ranhura	27,5 mm
Comprimento L	6000 mm

Dimensões de acordo com o desenho do fabricante.

Material e revestimento

Material	aço
Revestimento	sem revestimento

Unidade de venda

Unidade de venda	1 unid.
Massa por unidade	60,132 kg

Massa segundo os dados do fornecedor (valor indicativo).

Seleção e montagem

✓Selecione os carros adequados ao perfil 80 × 80 mm – o perfil e os carros devem pertencer ao mesmo tamanho de sistema.
✓Corte o perfil à medida e solde-o à estrutura da folha com a ranhura virada para baixo; a ranhura de 27,5 mm guia os carros.
✓Após a soldadura, proteja o aço contra a corrosão e feche as extremidades do perfil com uma tampa final com roda.

Importante

A massa e o comprimento admissíveis da folha são determinados pelo kit portão autoportante, não apenas pelo perfil. Verifique os parâmetros dos carros antes de selecionar o perfil.
