Cremalheira de aço L1000x8 com fecho

Go to Product feedback

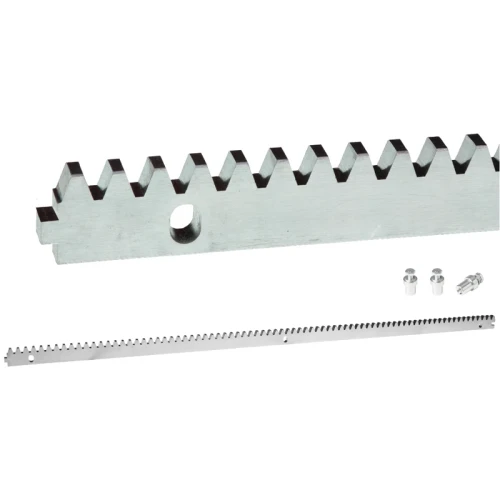

Cremalheira de aço com módulo M4, comprimento 1000 mm, espessura 8 mm, material: aço galvanizado eletroliticamente. Inclui fecho de ligação e 3 casquilhos de montagem.

Go to full description
with VAT without VAT
Price 5,03 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] listwy-zebate #121

  • Material Aço

Descrição

Cremalheira com encaixe de união · módulo 4 · 1000 mm

Cremalheira de aço com espessura de 8 mm e comprimento de 1000 mm, dentes de módulo 4, encaixe de união nas extremidades e furos oblongos

4módulo do dente
1000 mmcomprimento
8 mmespessura
zincado eletrolíticorevestimento

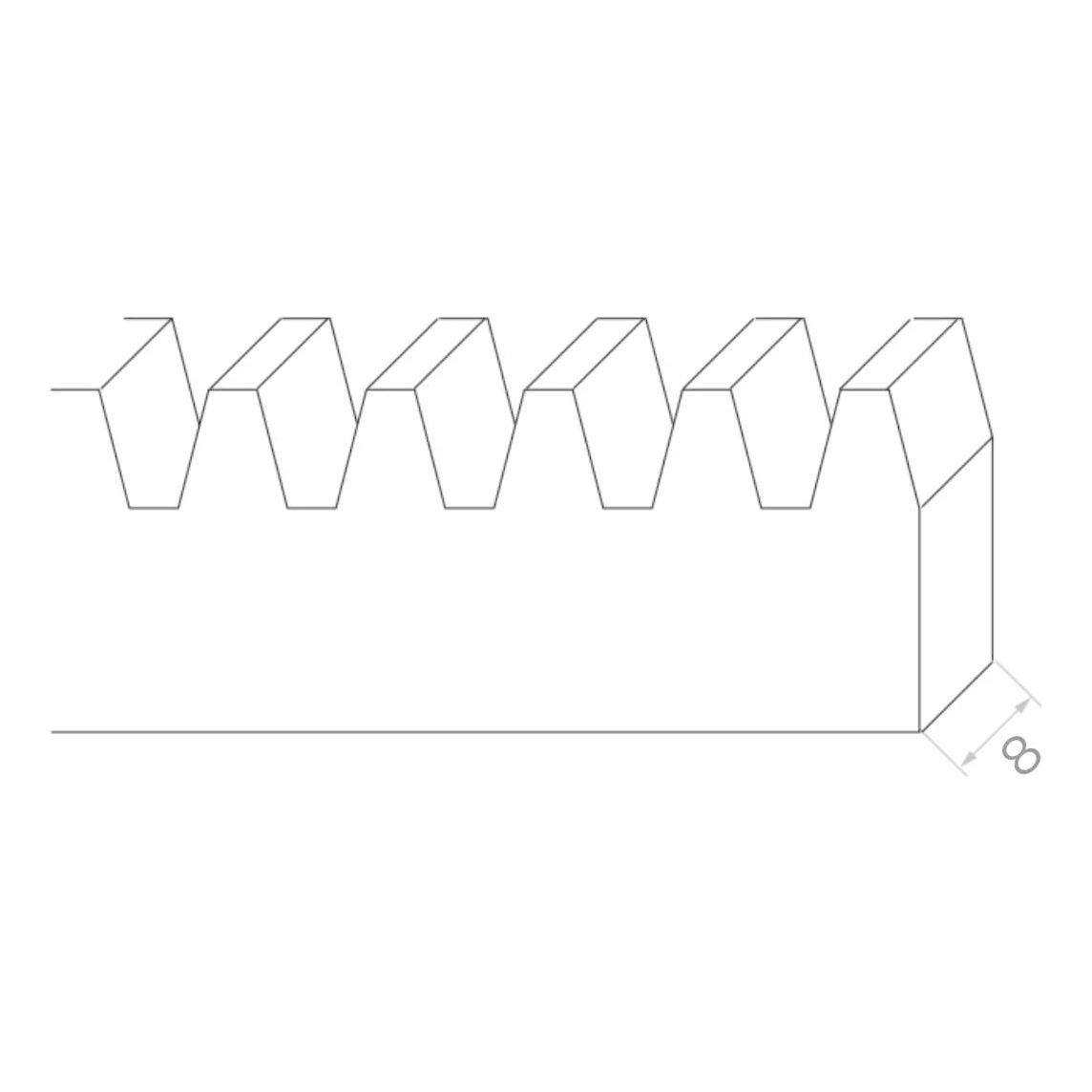

Desenho dimensional da cremalheira: comprimento L = 1000 mm, espessura t = 8 mm, módulo m = 4
Abrir o desenho cotado em tamanho real
Desenho ilustrativo: vista interrompida da cremalheira com encaixe de união e secção transversal. A altura da cremalheira, o encaixe e a posição dos furos são meramente ilustrativos – o fabricante não indica a altura.

Escolha rápida

AplicaçãoTransmissão do movimento do pinhão do motor à folha do portão de correr
SeleçãoPara motores com pinhão de módulo 4; selecione o número de cremalheiras de acordo com o comprimento da folha
CondiçõesO revestimento de zinco protege o aço contra a corrosão em condições normais; em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição

Sobre o produto

A cremalheira transmite o movimento do pinhão do motor à folha do portão de correr. Nas extremidades, dispõe de um encaixe de união que alinha os troços sucessivos sem folgas.

Os dentes têm módulo m 4, compatível com um pinhão do motor do mesmo módulo. A cremalheira tem comprimento L 1000 mm e espessura t 8 mm; os furos de montagem oblongos permitem ajustar a sua altura em relação ao pinhão do motor.

O aço é zincado (zincado eletrolítico), o que o protege contra a corrosão em condições normais. Estão incluídos casquilhos de montagem (3 szt.); a massa por unidade é de 1,751 kg.

Dimensões

Módulo do dente m4
Comprimento L1000 mm
Espessura t8 mm
Casquilhos de montagem incluídos3 szt.
Dimensões de acordo com o desenho do fabricante e os dados da oferta; L é o comprimento nominal. O fabricante não indica a altura da cremalheira.

Material e revestimento

Materialaço
Revestimentozincado eletrolítico

Unidade de venda

Unidade de venda1 unid.
Massa por unidade1,751 kg
Massa segundo os dados do fornecedor (valor indicativo).

Seleção e montagem

  • ✓Verifique o módulo do pinhão do motor – a cremalheira tem módulo 4.
  • ✓Aparafuse as cremalheiras à folha utilizando os casquilhos incluídos (3 szt.); os furos oblongos permitem nivelar a cremalheira.
  • ✓Una as cremalheiras sucessivas através do encaixe nas extremidades – este mantém a continuidade do passo dos dentes; deixe uma folga entre a cremalheira e o pinhão de acordo com as instruções do motor.

Importante

Os dados da oferta não indicam a massa admissível do portão para esta cremalheira. A seleção em função da massa da folha é definida nas instruções do motor.
