Cremalheira de aço para portões corredores autoportantes L1000X8

Go to Product feedback

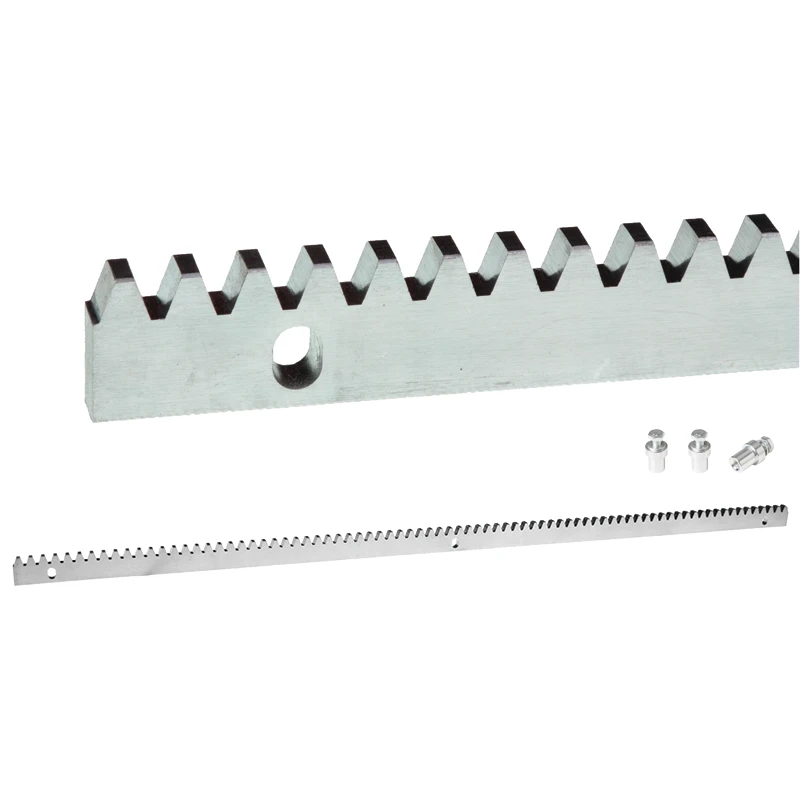

Cremalheira de aço 1000 mm para portões deslizantes autoportantes com módulo de dente 4, fabricada em aço galvanizado. Inclui três buchas M8 e furos de nivelamento. Peso 1,7 kg.

Go to full description
with VAT without VAT
Price 4,64 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] listwy-zebate #121

  • Material Aço

Descrição

Cremalheira para portões de correr · módulo 4 · 1000 mm

Cremalheira em aço de 30 × 8 mm, com comprimento de 1000 mm e dentes de módulo 4, com furos oblongos e casquilhos 3 × M8

4módulo do dente
1000 mmcomprimento
30 × 8 mmaltura × espessura
zincadorevestimento

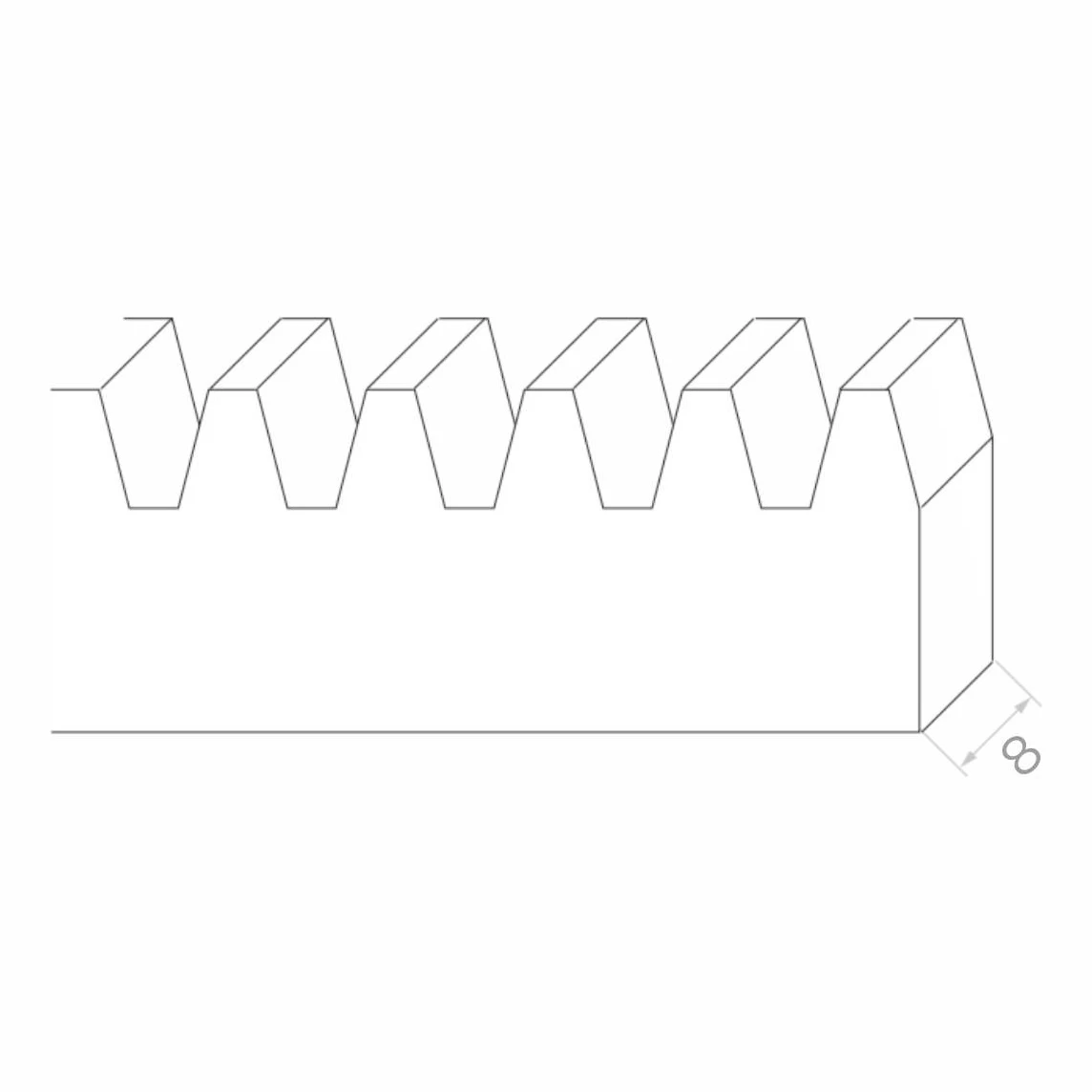

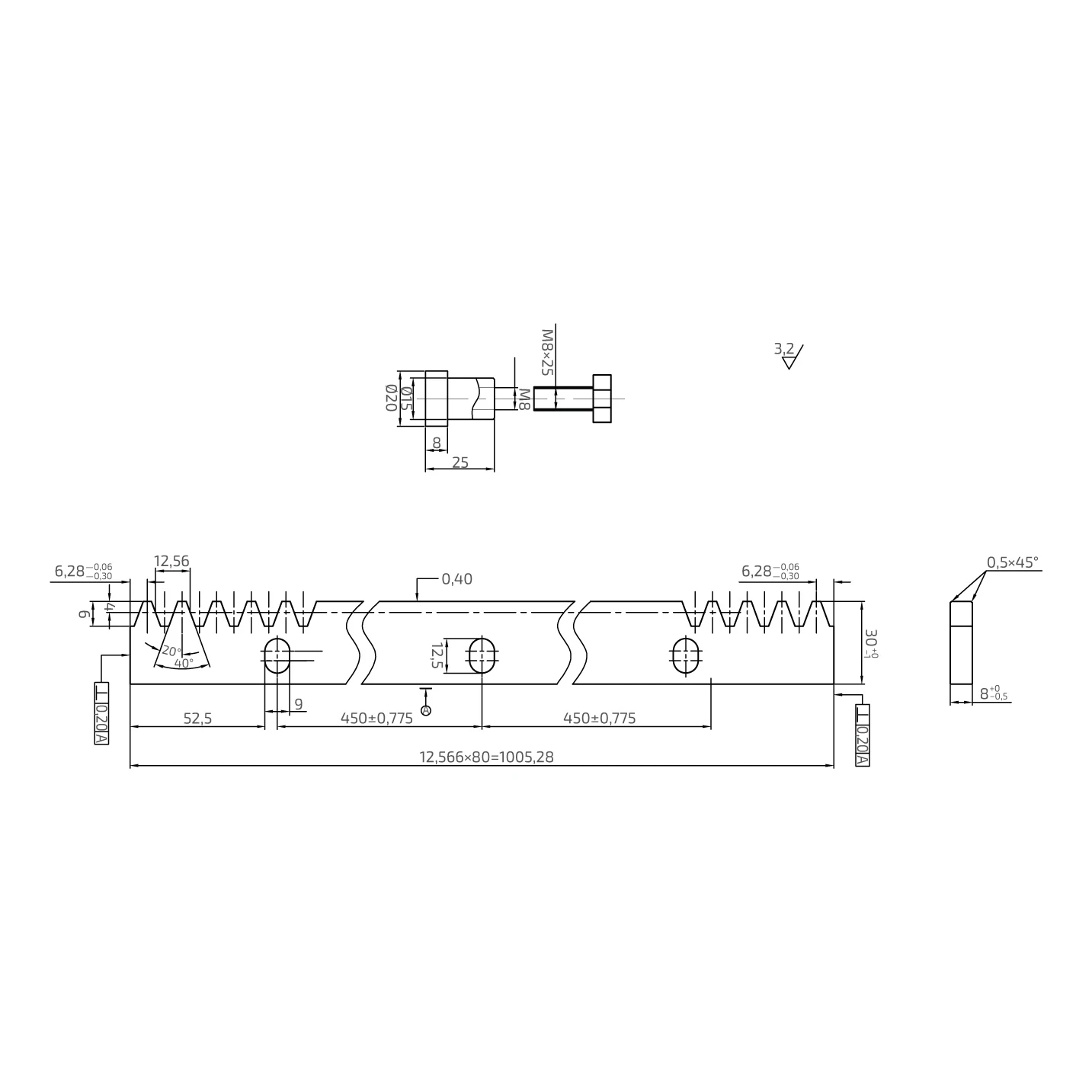

Desenho cotado da cremalheira: comprimento L = 1000 mm, altura H = 30 mm, espessura t = 8 mm, módulo m = 4
Abrir o desenho cotado em tamanho real
Desenho ilustrativo: vista da cremalheira (interrompida) e secção. Posição dos furos ilustrativa.

Escolha rápida

AplicaçãoTransmissão do movimento do pinhão do motor à folha do portão de correr
SeleçãoPara automatismos com pinhão de módulo 4; selecione o número de cremalheiras de acordo com o comprimento da folha
CondiçõesO revestimento de zinco protege o aço contra a corrosão em condições normais; em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição

Sobre o produto

A cremalheira transmite o movimento do pinhão do motor à folha do portão de correr. É aparafusada ao longo da folha, e o pinhão do automatismo rola sobre os seus dentes.

Os dentes têm módulo m 4, compatível com o pinhão do automatismo com o mesmo módulo. A cremalheira tem comprimento L 1000 mm, altura com dentes H 30 mm e espessura t 8 mm. Estão incluídos os casquilhos 3 × M8.

O aço é zincado (zincado), o que o protege contra a corrosão em condições normais. A massa por unidade é de 1,7 kg.

Dimensões

Módulo do dente m4
Comprimento L1000 mm
Altura com dentes H30 mm
Espessura t8 mm
Casquilhos de montagem incluídos3 × M8
Dimensões de acordo com o desenho do fabricante e os dados da oferta; L é o comprimento nominal.

Material e revestimento

Materialaço
Revestimentozincado

Unidade de venda

Unidade de venda1 unid.
Massa por unidade1,7 kg
Massa segundo os dados do fornecedor (valor indicativo).

Seleção e montagem

  • ✓Verifique o módulo do pinhão do automatismo – a cremalheira tem módulo 4.
  • ✓Aparafuse as cremalheiras à folha através dos casquilhos 3 × M8; os furos oblongos permitem nivelar a cremalheira.
  • ✓Nas uniões entre cremalheiras consecutivas, mantenha a continuidade do passo dos dentes; deixe uma folga entre a cremalheira e o pinhão de acordo com as instruções do automatismo.

Importante

Os dados da oferta não indicam a massa admissível do portão para esta cremalheira. A seleção em função da massa da folha é definida nas instruções do automatismo.
