Pacote de carrinhos para portão deslizante: 2× carrinho (5 rodas. metal) + acessórios

Go to Product feedback

Conjunto para portões autoportantes: 2 carrinhos de rodagem 60.008.80 com 5 rolos metálicos, rolo de guia 60.011.80 e suporte de guia 60.020. Calha 80×80×5 mm, capacidade de carga 300–400 kg, acabamento zincado.

Go to full description
with VAT without VAT
Price 71,05 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] wozki #111

  • Tamanho do trilho 80x80x5
  • Tipo de sistema de rolamento Sistema de rodízios
  • Tipo de produto Pacote / KIT com acessórios
  • Material dos rolos Aço
  • Número de rolos [szt.] 5
  • Construção do carro Giratória

Descrição

Pacote de carrinhos de rodagem com acessórios para portões autoportantes

Pacote completo de carrinhos de rodagem com acessórios de montagem para portões deslizantes autoportantes. O conjunto inclui todos os elementos essenciais necessários para colocar o portão em funcionamento — desde os carrinhos de rodagem, passando pelo rolo de entrada, até ao suporte de entrada. Com isto, uma única encomenda cobre todas as necessidades de montagem, reduzindo o tempo de execução e simplificando a logística.

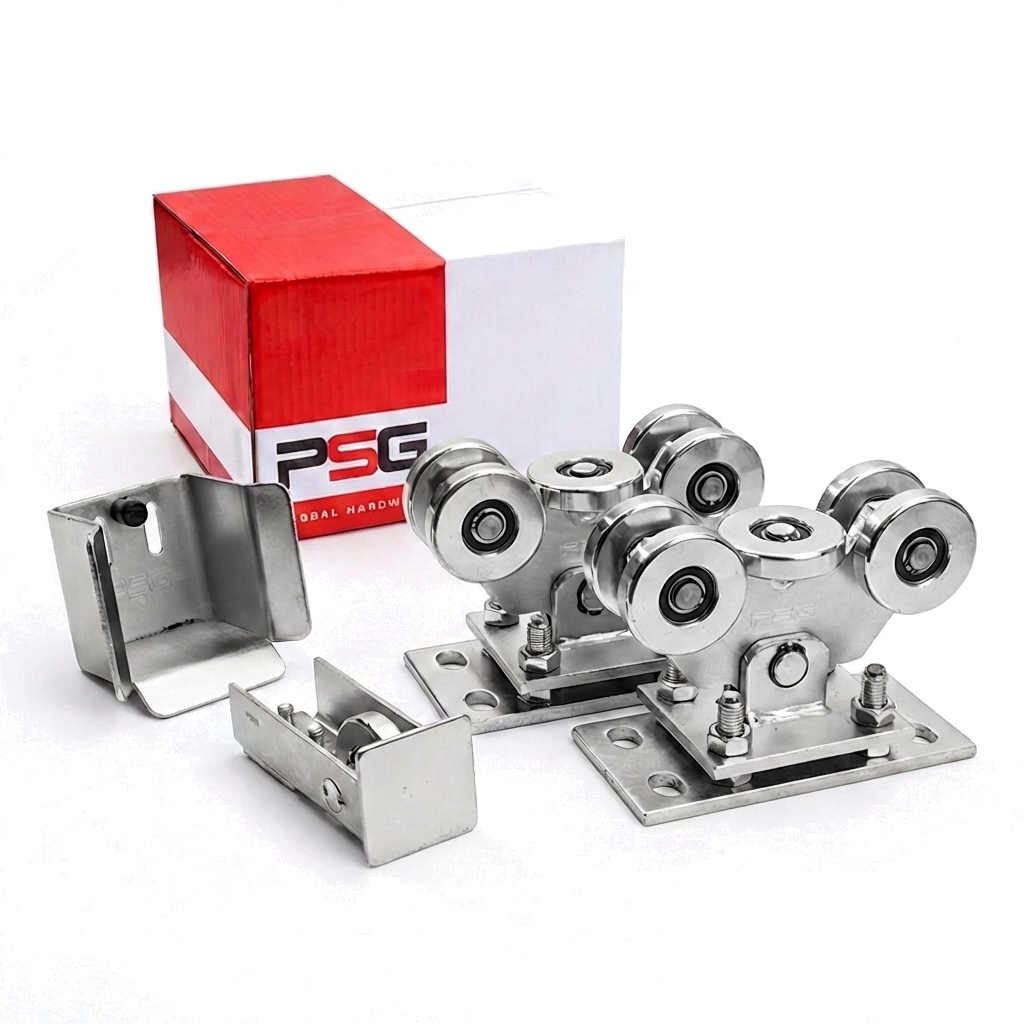

Pacote de carrinhos de rodagem com rolo de entrada e suporte de entrada – conteúdo do conjunto
Pacote de carrinhos de rodagem com rolo de entrada e suporte de entrada – conteúdo do conjunto

Conteúdo do conjunto:

  • Carrinho de rodagem – 2 un.
  • Rolo de entrada com terminação – 1 un.
  • Suporte de entrada – 1 un.

Todos os elementos do conjunto são galvanizados, o que garante elevada resistência à corrosão e longa durabilidade em condições exteriores.

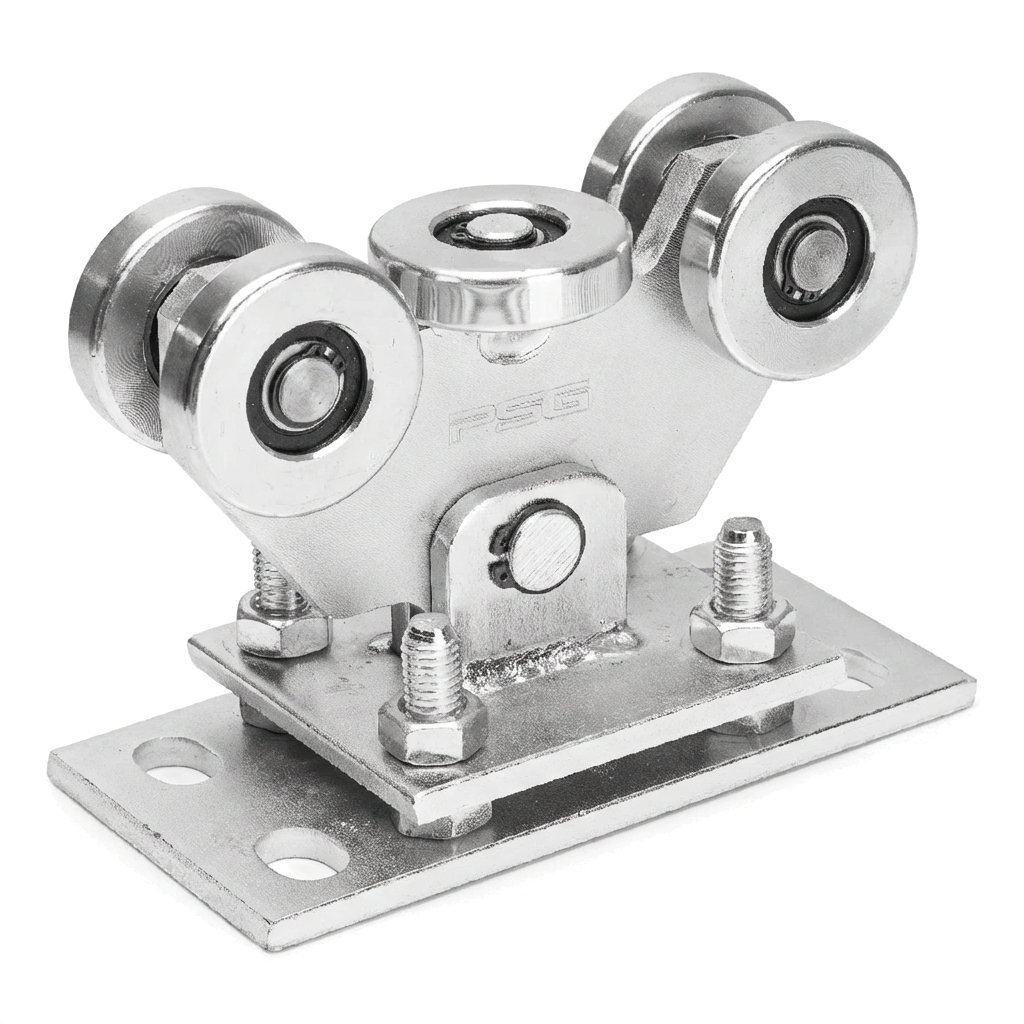

Carrinho de rodagem com 5 rolos metálicos – vista de detalhe
Carrinho de rodagem com 5 rolos metálicos – vista de detalhe

O carrinho está equipado com 5 rolos metálicos, incluindo um rolo horizontal que estabiliza a guia do portão. Construção oscilante — o carrinho está ligado à base por meio de um perno, graças ao qual se adapta automaticamente ao carril do portão deslizante. O ajuste de altura é feito por parafusos, permitindo um nivelamento preciso do portão durante a montagem.

Parâmetros do carrinho:

  • Número de rolos: 5 (incluindo 1 rolo horizontal)
  • Material dos rolos: metal
  • Carril compatível: 80×80×5 mm
  • Construção: oscilante (perno rotativo)
  • Ajuste de altura: por parafuso
  • Dimensões da placa de base: 200 × 100 mm
  • Distância entre furos de montagem: 155 × 65 mm
  • Altura total: 150 mm
  • Largura dos rolos: 68 mm
  • Acabamento: galvanizado

O espaçamento correto entre carrinhos nos eixos depende do peso do portão e do comprimento do portão na luz. A tabela seguinte facilita a seleção:

Seleção do espaçamento entre carrinhos
Seleção do espaçamento entre carrinhos

Os carrinhos suportam portões com peso entre 300 kg e 400 kg com vão livre entre 3,5 m e 5,5 m. Por exemplo, para um portão com 350 kg de peso e 4,5 m de comprimento na luz, o espaçamento recomendado entre carrinhos nos eixos é de 2,10 m.

O rolo de entrada com terminação é montado no início do carril do portão autoportante. A terminação desempenha uma função protetora — impede a entrada de neve e gelo no interior do carril. Os parafusos de montagem estão incluídos. O rolo é compatível com o carril 80×80×5 mm.

O suporte de entrada é um elemento de aço fixado ao poste, no qual entra o rolo de entrada quando o portão é fechado. Na face traseira encontram-se dois furos de montagem e um batente de borracha. O suporte é compatível com carris 80×80×5 mm e 70×70×4 mm.

A interação entre o rolo de entrada e o suporte de entrada distribui o peso do portão por um maior número de elementos, estabiliza o portão após o fecho e prolonga significativamente a vida útil dos carrinhos de rodagem.

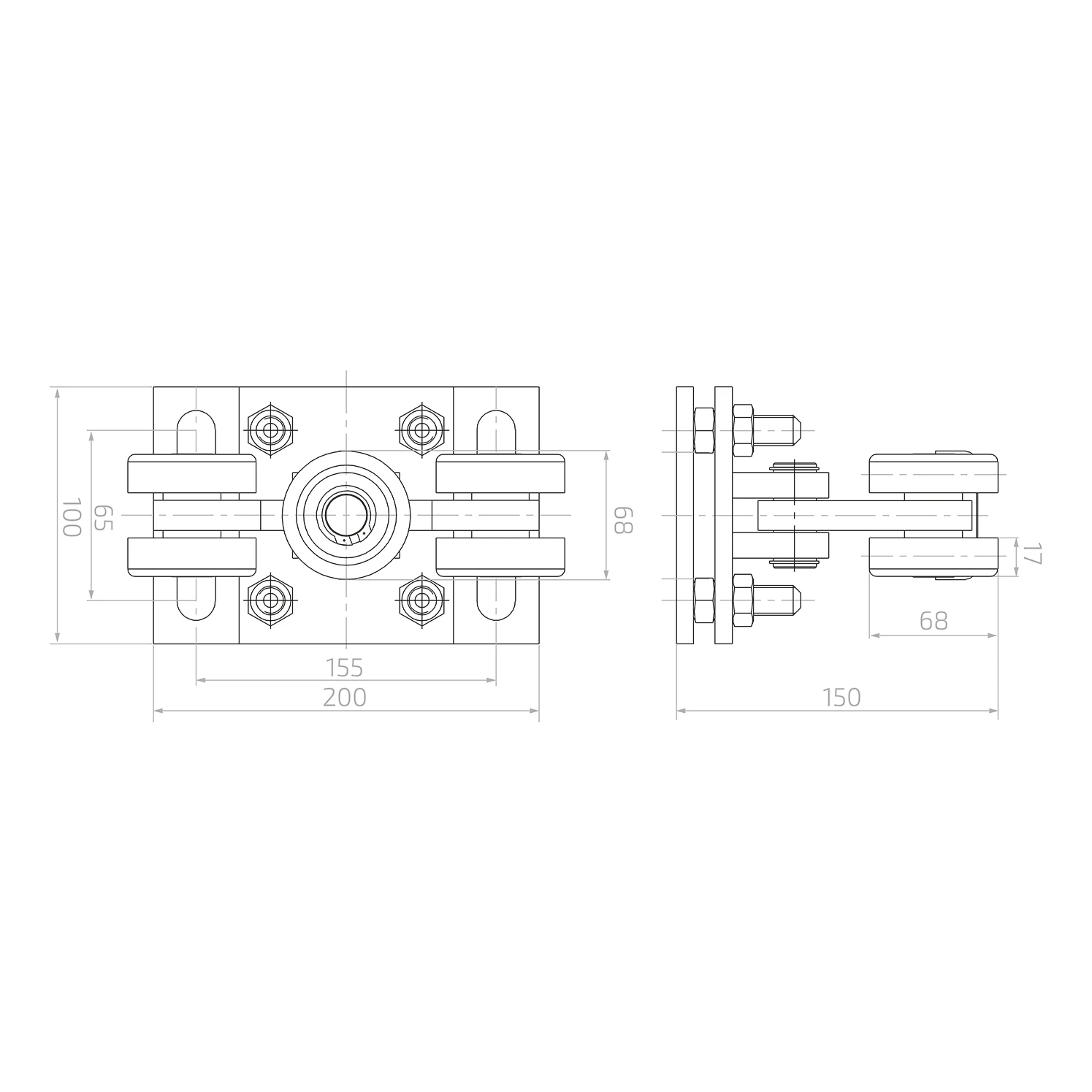

Desenho técnico do carrinho de rodagem com dimensões
Desenho técnico do carrinho de rodagem com dimensões

Dimensões gerais do carrinho:

  • Comprimento da placa de base: 200 mm
  • Largura da placa de base: 100 mm
  • Distância entre furos (comp.): 155 mm
  • Distância entre furos (larg.): 65 mm
  • Altura total: 150 mm
  • Largura de guia dos rolos: 68 mm
  • Espessura da placa: 17 mm

Peso total do conjunto: 13,66 kg. Volume da embalagem: 10 710 cm³.
