Grampo terminal H30 L50 - bruto com pino de ligação à terra

Grampo de pressão lateral - H30 com pino de aterramento PV-03-32 (1)

Disponibilidade: Em estoque (grande quantidade)

Entregue em até: 8 dias úteis

Weight: 0.02 kg

Preço/ pçs: 252 729,48 € 252729.48

incl. 23% IMPOSTO, excl. custos de envio

Preço líquido/ pçs: (205 471,12 €)

excl. 23% IMPOSTO, excl. custos de envio

Poupe mais dinheiro com pacotes maiores!
Quanto maior for a unidade do pacote, menor será o preço unitário!

* Opções de Embalagem:

Peça
Embalagem: 250 Peças
Embalagem: 5000 Peças
Embalagem: 10000 Peças

quantidade pçs

product unavailable

adicionar à lista de desejos

* - Campo obrigatório

Avaliação:

Fornecedor: Synerga

Código do produto: PV-03-32

recomendar a um amigo

Descrição

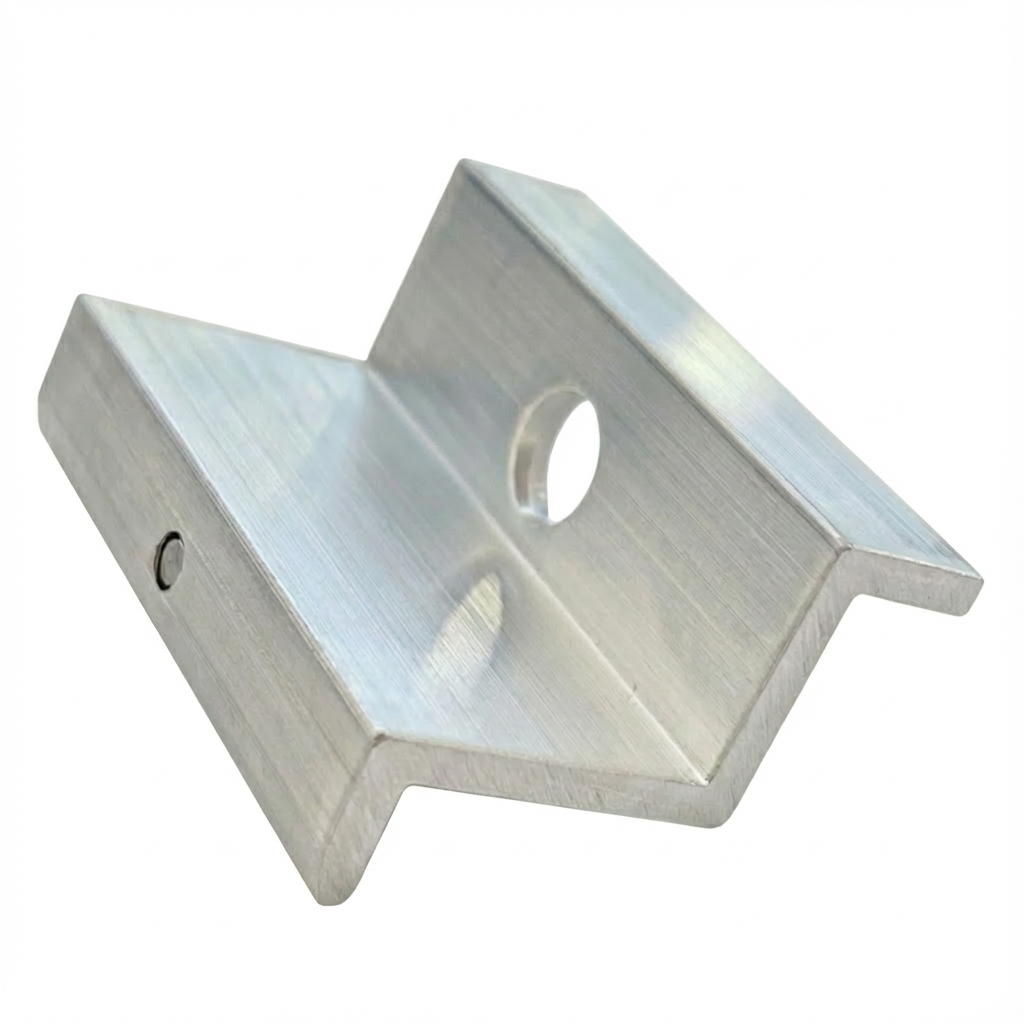

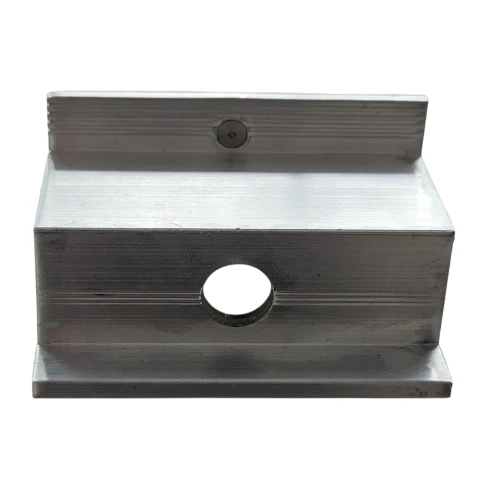

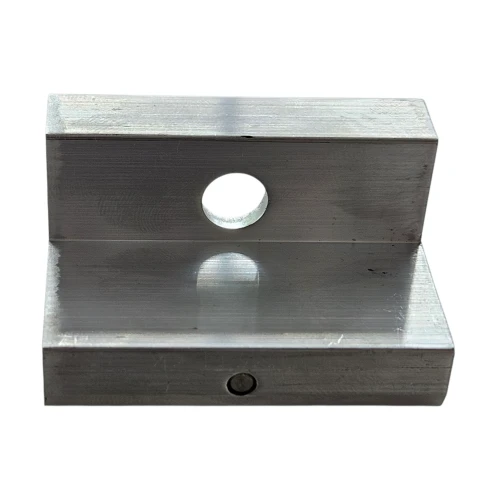

Grampo de aperto terminal H30 com pino de ligação à terra

Grampo de aperto terminal H30 com pino de ligação à terra é um elemento de montagem profissional destinado à fixação de módulos fotovoltaicos com altura de caixilho de 30 mm. Fabricado em liga de alumínio de alta qualidade 6063-T66, garante uma fixação durável e segura dos painéis solares na estrutura de suporte. A superfície do elemento permanece em bruto, sem revestimentos de proteção adicionais, o que permite uma equalização de potencial precisa e fiável entre os elementos da instalação.

A característica distintiva deste grampo é o pino de ligação à terra integrado, que permite uma equalização de potencial rápida e eficaz entre o módulo fotovoltaico e a estrutura de suporte. Durante o aperto, o pino perfura a camada anodizada do caixilho, garantindo a continuidade da ligação. Esta solução não só facilita a montagem – eliminando a necessidade de utilizar anilhas de ligação à terra adicionais – como também reduz significativamente o tempo de instalação e oferece um elevado nível de segurança e eficiência de todo o sistema.

Esta solução inovadora suporta instalações de proteção contra raios e sobretensões, particularmente útil em sistemas fotovoltaicos. O grampo terminal com pino de ligação à terra é ideal para painéis montados individualmente ou em posições extremas numa fila.

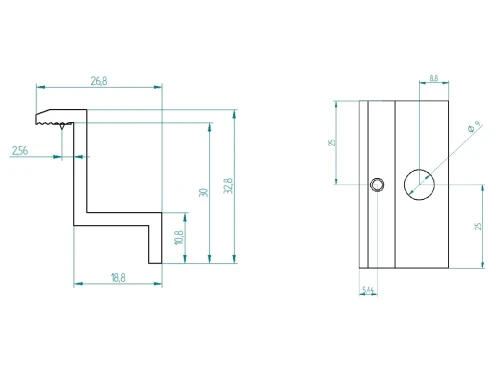

Dados técnicos

Altura do caixilho do módulo: 30 mm

Altura total: 32,8 mm

Diâmetro do orifício de montagem: 9 mm (M8)

Material: alumínio EN AW 6060

Acabamento: em bruto

Binário de aperto recomendado: valor dependente da documentação do fabricante do módulo FV.

Parafusos utilizados: M8

Aplicação O grampo de aperto terminal é um elemento de fixação essencial em instalações de módulos solares – serve para fixar painéis extremos numa fila ao perfil de alumínio. O produto destina-se à montagem de módulos solares em telhados planos e inclinados. Utilize o grampo terminal para fixar painéis no início e no fim de cada fila. Entre painéis adjacentes na fila devem ser utilizados grampos intermédios.

Compatibilidade

Perfis de alumínio adaptados para parafusos sextavados

Perfis de alumínio para parafusos tipo T

Perfis trapezoidais para telhados de chapa trapezoidal

Vantagens

Material de alta qualidade – fabricado em alumínio EN AW 6060, caracteriza-se por grande resistência às condições atmosféricas.

Durabilidade – a alta qualidade de fabrico garante uma fixação durável da estrutura dos painéis fotovoltaicos.

Resistência à corrosão – resistente à ação de fatores externos e à corrosão.

Resistência mecânica – resistente a impactos e danos mecânicos.

Ligação à terra integrada – o pino de ligação à terra elimina a necessidade de utilizar anilhas de ligação à terra, o que reduz o tempo e aumenta a comodidade de montagem.

Equalização de potencial – garante continuidade do contacto elétrico entre o módulo e a estrutura de suporte.

Ideal para painéis individuais – solução excelente para módulos montados individualmente ou em posições extremas numa fila.

Instruções de montagem

Monte o grampo no carril de montagem utilizando uma porca deslizante e um parafuso M8.

Coloque o painel fotovoltaico extremo na área do grampo, certificando-se de que o pino de ligação à terra está em contacto com o caixilho do módulo.

Aperte o parafuso de acordo com as recomendações do fabricante do módulo FV.

Para cada fila de painéis são necessários no mínimo quatro grampos terminais – dois no início, dois no fim da fila de painéis.

Não utilize grampos terminais anodizados ou lacados com pino. Nesse caso, utilize um grampo terminal sem pino e uma chapa de contacto especial montada entre o caixilho do painel e o perfil de alumínio.

Conteúdo da embalagem Grampo de aperto terminal H30 com pino de ligação à terra. Atenção: parafusos, porcas e porcas deslizantes devem ser adquiridos separadamente.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Dados técnicos

Tipo de grampo	Grampo final
Espessura do painel [mm]	30
Cor	Prateado
Pino de aterramento	Sim
Acessórios incluídos	Sem acessórios
