Grampo intermédio H25 L50 - natural com pino de ligação à terra

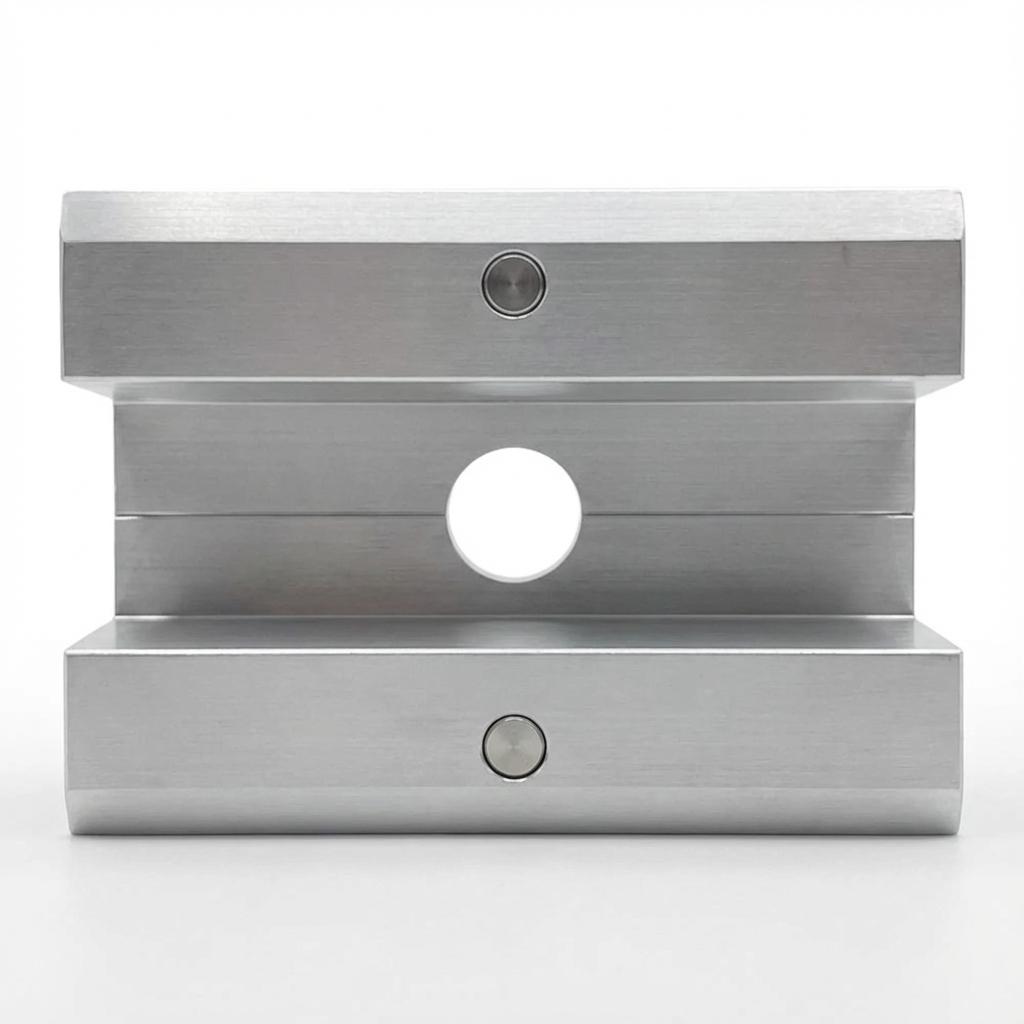

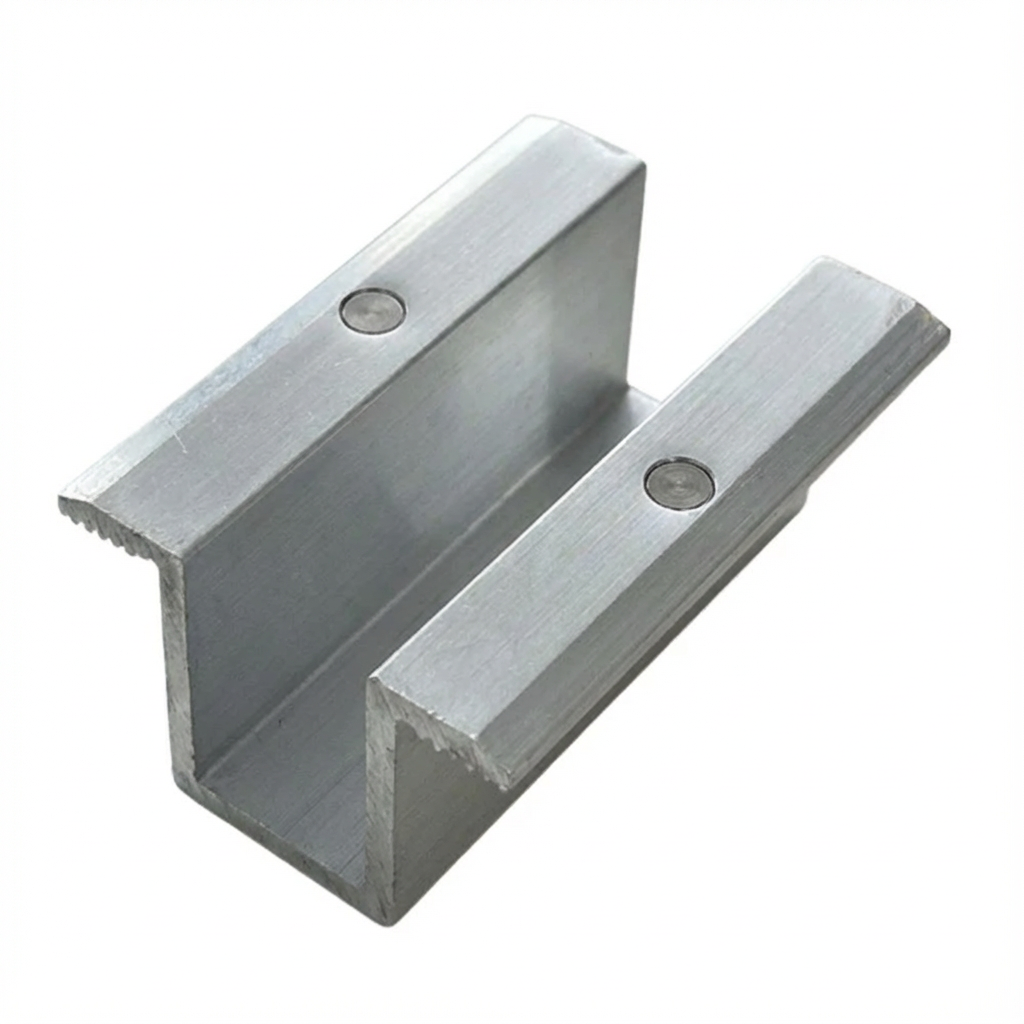

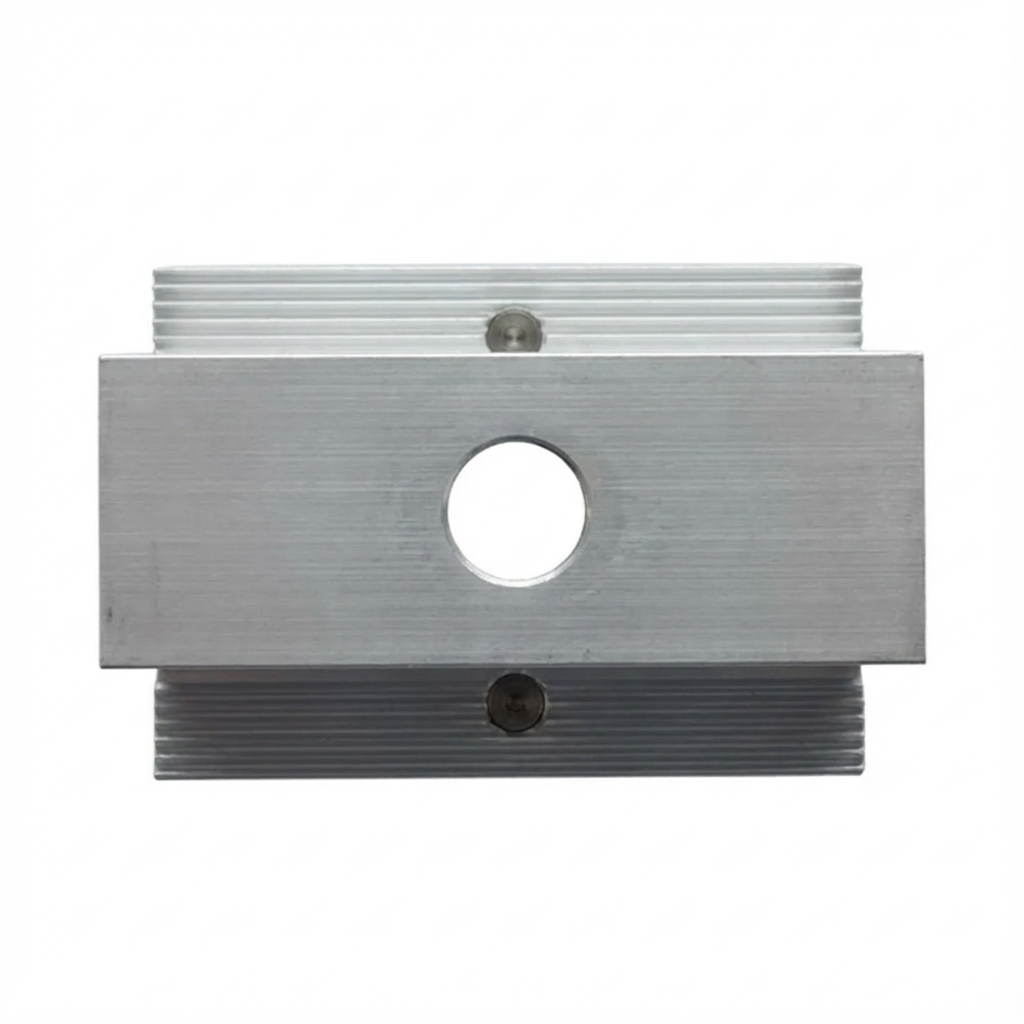

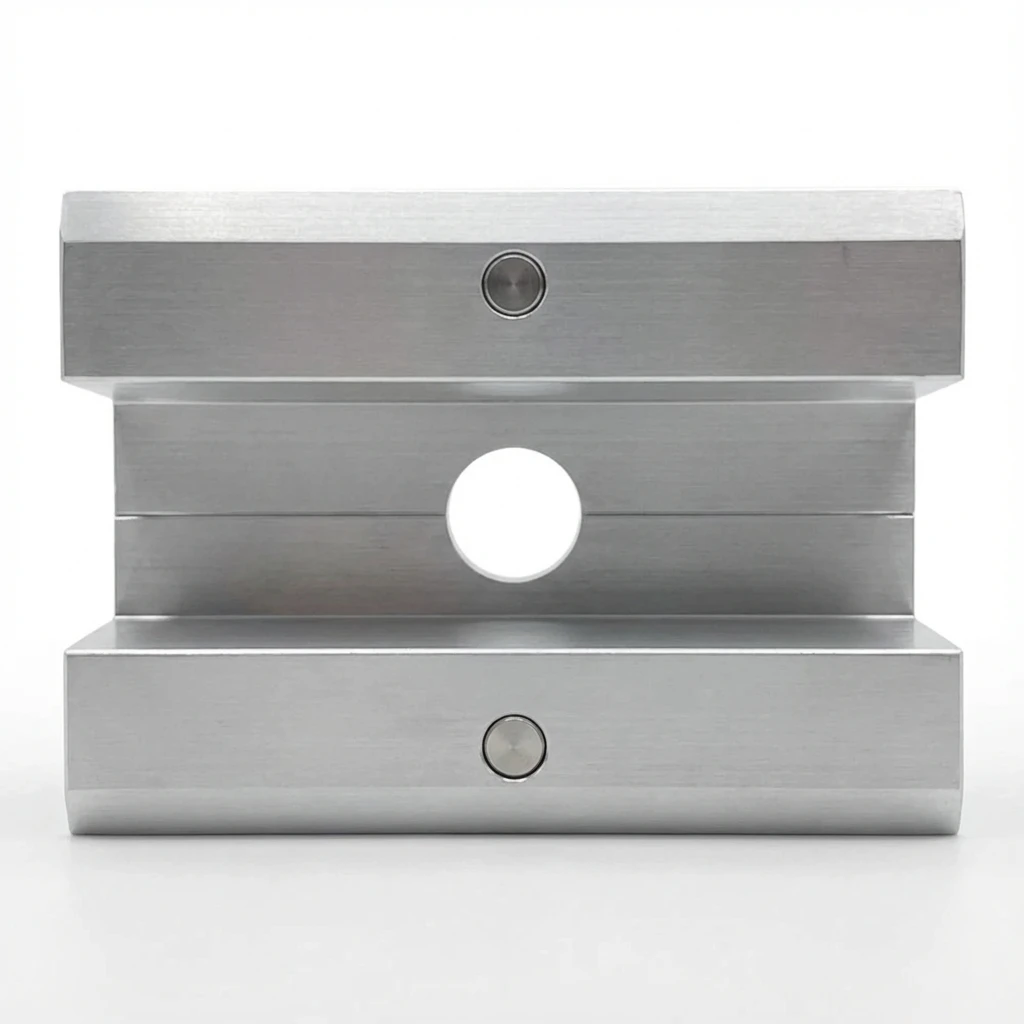

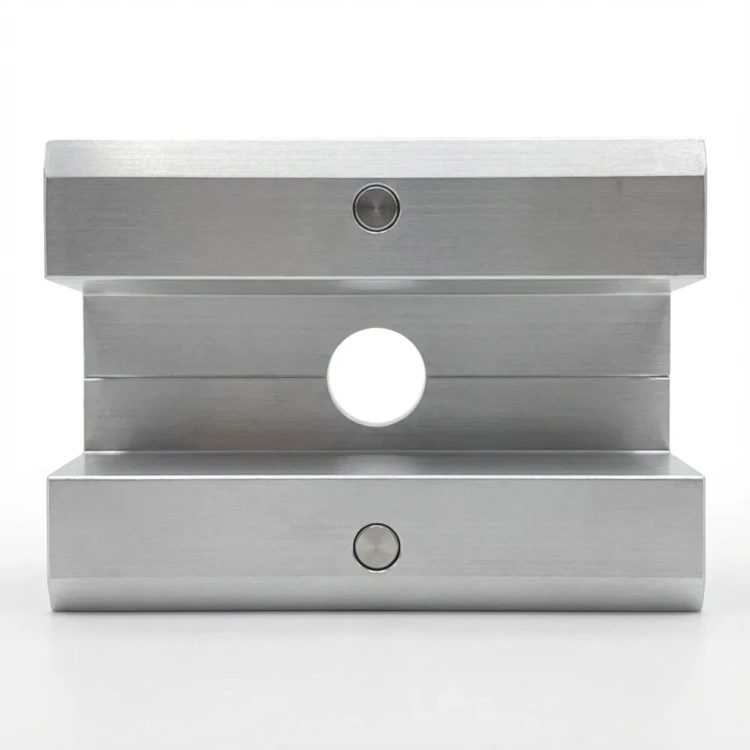

Braçadeira central L50 H25 com pino de aterramento PV-04-19 (1)

Disponibilidade: Em estoque (grande quantidade)

Entregue em até: 8 dias úteis

Weight: 0.03 kg

Preço/ pçs: 0,47 € 0.47

incl. 23% IMPOSTO, excl. custos de envio

Preço líquido/ pçs: (0,38 €)

excl. 23% IMPOSTO, excl. custos de envio

Poupe mais dinheiro com pacotes maiores!
Quanto maior for a unidade do pacote, menor será o preço unitário!

* Opções de Embalagem:

Peça
Embalagem: 250 Peças
Embalagem: 5000 Peças
Embalagem: 10000 Peças

quantidade pçs

product unavailable

adicionar à lista de desejos

* - Campo obrigatório

Avaliação:

Fornecedor: Synerga

Código do produto: PV-04-19

recomendar a um amigo

Descrição

Grampo intermédio L50 H25 - alto - em bruto com pino de ligação à terra

Grampo de fixação intermédio H25 com pino de ligação à terra é um elemento de montagem profissional, destinado à fixação de módulos fotovoltaicos com altura de moldura a partir de 30 mm. Fabricado em liga de alumínio de alta qualidade 6063-T66, garante uma fixação durável e segura dos painéis solares na estrutura de suporte. A superfície do elemento permanece em bruto, sem revestimentos de proteção adicionais, o que permite uma equalização de potenciais precisa e fiável entre os elementos da instalação.

A característica distintiva deste grampo são os dois pinos de ligação à terra integrados – um de cada lado – que permitem uma equalização de potenciais rápida e eficaz entre módulos fotovoltaicos adjacentes, perfurando a sua camada anodizada durante o aperto. Esta solução não só facilita a montagem, eliminando a necessidade de utilizar anilhas de ligação à terra adicionais, mas também reduz significativamente o tempo de instalação, garantindo um elevado nível de segurança e eficiência de todo o sistema.

É uma solução inovadora que suporta instalações de proteção contra raios e sobretensões, particularmente útil em sistemas fotovoltaicos.

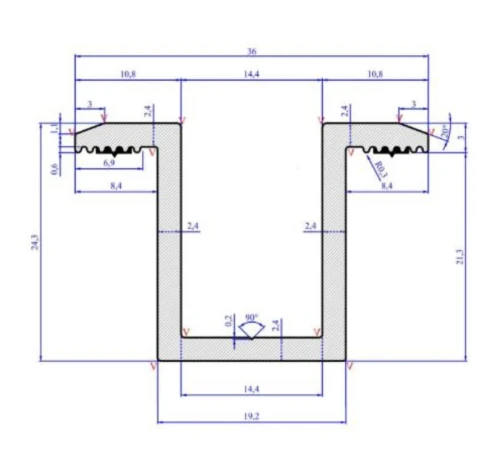

Dados técnicos

Altura da moldura do módulo: a partir de 30 mm

Largura total: 36 mm

Altura total: 24,3 mm

Comprimento total: 50 mm

Largura do canal interno: 14,4 mm

Diâmetro do orifício de montagem: 9 mm (M8)

Material: alumínio 6063-T66

Acabamento: alumínio em bruto

Binário de aperto recomendado: o valor exato deve ser sempre verificado nas especificações do fabricante do módulo

Parafusos utilizados: M8

Aplicação O grampo de fixação intermédio é um elemento de fixação essencial para a instalação de módulos solares – serve para ligar e fixar dois painéis adjacentes ao perfil de alumínio. O produto destina-se à montagem de módulos solares em telhados planos e inclinados. Utilize grampos intermédios entre painéis adjacentes numa fila. Para a fixação de painéis nas extremidades (no final das filas), devem ser utilizados grampos laterais.

Compatibilidade

Perfis de alumínio adaptados para parafusos sextavados

Perfis de alumínio para parafusos tipo T

Perfis trapezoidais para telhados de chapa trapezoidal

Vantagens

Material de alta qualidade – fabricado em alumínio 6063-T66, caracteriza-se por uma elevada resistência às condições atmosféricas.

Durabilidade – a alta qualidade de fabrico garante uma fixação durável da estrutura dos painéis fotovoltaicos.

Resistência à corrosão – resistente à ação de fatores externos e à corrosão.

Resistência mecânica – resistente a impactos e danos mecânicos.

Condução segura – pinos especialmente projetados perfuram o revestimento anodizado dos painéis, garantindo uma equalização de potenciais segura sem necessidade de utilizar anilhas de ligação à terra.

Equalização de potenciais – garante a continuidade de condução entre os módulos e a estrutura de suporte.

Superfície estriada – bordas de fixação dentadas garantem uma fixação segura e evitam o deslizamento dos painéis.

Instruções de montagem

Monte o grampo no carril de montagem utilizando uma porca deslizante e um parafuso M8.

Coloque dois painéis fotovoltaicos adjacentes no âmbito do grampo, certificando-se de que os pinos de ligação à terra têm contacto com as molduras de ambos os módulos.

Aperte o parafuso – consulte as especificações do fabricante do painel – estas determinam a força de aperto ideal.

Conteúdo da embalagem Grampo de fixação intermédio H25 com pino de ligação à terra. Atenção: parafusos, porcas e porcas deslizantes devem ser adquiridos separadamente.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Dados técnicos

Tipo de grampo	Central
Espessura do painel [mm]	30-45
Cor	Prateado
Pino de aterramento	Sim
Acessórios incluídos	Sem acessórios
