Grampo intermédio H8 L50 - baixo - natural com pino de ligação à terra
product unavailable
adicionar à lista de desejos
Descrição

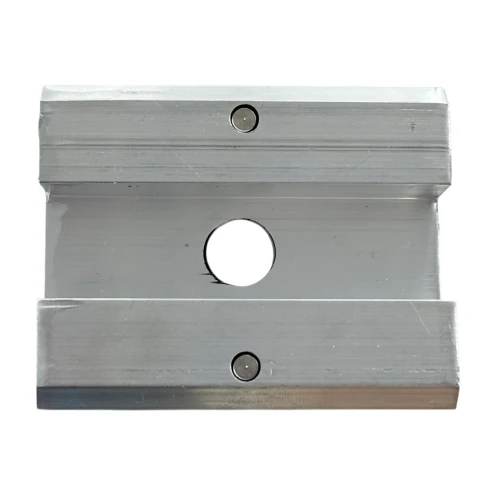

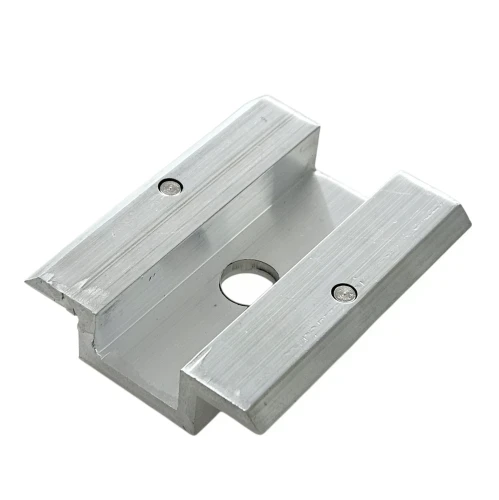

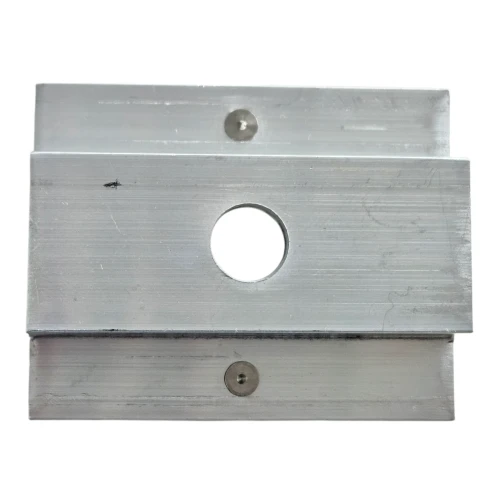

Grampo intermédio H8 - cru com pino de ligação à terra
O grampo de aperto intermédio H8 com pino de ligação à terra é um elemento de montagem profissional destinado à fixação de módulos fotovoltaicos com altura de moldura a partir de 30 mm. Fabricado em liga de alumínio de alta qualidade 6063-T66, garante uma fixação durável e segura dos painéis solares na estrutura de suporte. A superfície do elemento permanece crua, sem revestimentos de proteção adicionais, o que permite uma equalização de potenciais precisa e fiável entre os elementos da instalação.
A característica distintiva deste grampo são os dois pinos de ligação à terra integrados – um de cada lado – que permitem uma equalização de potenciais rápida e eficaz entre módulos fotovoltaicos adjacentes, perfurando a sua camada anodizada durante o aperto. Esta solução não só facilita a montagem, eliminando a necessidade de utilizar anilhas de ligação à terra adicionais, como também reduz significativamente o tempo de instalação, garantindo um elevado nível de segurança e eficiência de todo o sistema.
Trata-se de uma solução inovadora que apoia instalações de proteção contra raios e sobretensões, particularmente útil em sistemas fotovoltaicos.

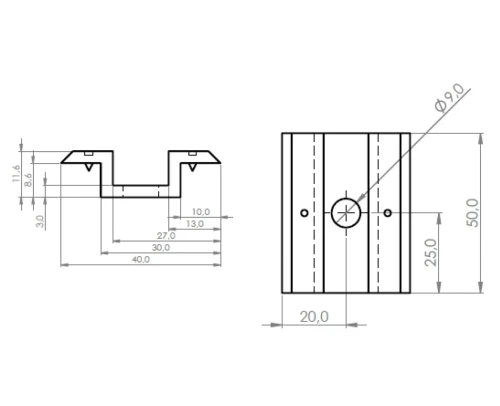

Dados técnicos
- Altura da moldura do módulo: a partir de 30 mm
- Largura total: 40 mm
- Altura total: 11,6 mm
- Comprimento total: 50 mm
- Largura do canal interno: 14,4 mm
- Diâmetro do orifício de montagem: 9 mm (M8)
- Material: alumínio 6063-T66
- Acabamento: alumínio cru
- Binário de aperto recomendado: o valor exato deve ser sempre verificado na especificação do fabricante do módulo
- Parafusos utilizados: M8
Aplicação O grampo de aperto intermédio é um elemento de fixação essencial para a instalação de módulos solares – serve para ligar e fixar dois painéis adjacentes ao perfil de alumínio. O produto destina-se à montagem de módulos solares em telhados planos e inclinados. Utilize grampos intermédios entre painéis adjacentes numa fila. Para a fixação de painéis nas extremidades (nos finais das filas), devem ser utilizados grampos laterais.
Compatibilidade
- Perfis de alumínio adaptados para parafusos sextavados
- Perfis de alumínio para parafusos tipo T
- Perfis trapezoidais para telhados de chapa trapezoidal
Vantagens
- Material de alta qualidade – fabricado em alumínio 6063-T66, caracteriza-se por uma elevada resistência às condições atmosféricas.
- Durabilidade – a alta qualidade de fabrico garante uma fixação durável da estrutura dos painéis fotovoltaicos.
- Resistência à corrosão – resistente à ação de fatores externos e à corrosão.
- Resistência mecânica – resistente a impactos e danos mecânicos.
- Condução segura – os pinos especialmente concebidos perfuram o revestimento anodizado dos painéis, garantindo uma equalização de potenciais segura sem necessidade de utilizar anilhas de ligação à terra.
- Equalização de potenciais – garante a continuidade da condução entre os módulos e a estrutura de suporte.
- Superfície estriada – as arestas de aperto dentadas garantem uma fixação segura e evitam o deslizamento dos painéis.
Instruções de montagem
- Monte o grampo no trilho de montagem utilizando uma porca deslizante e um parafuso M8.
- Coloque dois painéis fotovoltaicos adjacentes no âmbito do grampo, certificando-se de que os pinos de ligação à terra estão em contacto com as molduras de ambos os módulos.
- Aperte o parafuso – consulte a especificação do fabricante do painel – esta determina a força de aperto ideal.
Conteúdo da embalagem Grampo de aperto intermédio H8 com pino de ligação à terra. Atenção: parafusos, porcas e porcas deslizantes devem ser adquiridos separadamente.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dados técnicos
| Tipo de grampo | Central |
| Espessura do painel [mm] | 30-45 |
| Cor | Prateado |
| Pino de aterramento | Sim |
| Acessórios incluídos | Sem acessórios |
