Grampo lateral H30 preto anodizado – grampo terminal PV L50

Disponibilidade: Em estoque (grande quantidade)

Entregue em até: 8 dias úteis

Weight: 0.02 kg

Preço/ pçs: 0,34 € 0.34

incl. 23% IMPOSTO, excl. custos de envio

Preço líquido/ pçs: (0,28 €)

excl. 23% IMPOSTO, excl. custos de envio

* Opções de Embalagem:

Peça
Embalagem: 250 Peças
Embalagem: 5000 Peças
Embalagem: 10000 Peças

quantidade pçs

Total:

product unavailable

adicionar à lista de desejos

* - Campo obrigatório

Avaliação:

Fornecedor: -

Código do produto: PV-03-02

recomendar a um amigo

Descrição

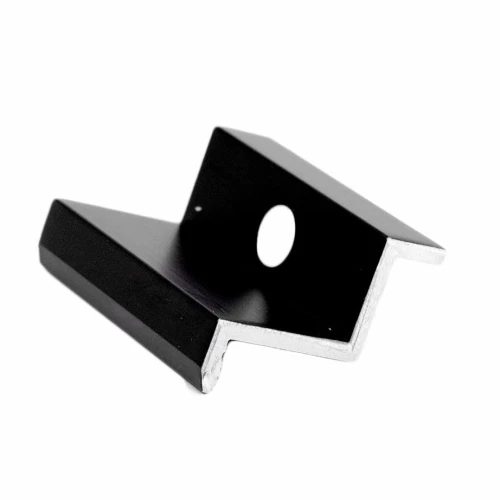

Grampo lateral H30 preto anodizado – grampo terminal PV L50

Grampo lateral (terminal) H30 para fixação da extremidade externa de painéis fotovoltaicos com espessura de moldura de 30 mm. Fabricado em alumínio 6060 com anodização preta, que aumenta a resistência à corrosão e garante um aspeto estético à instalação.

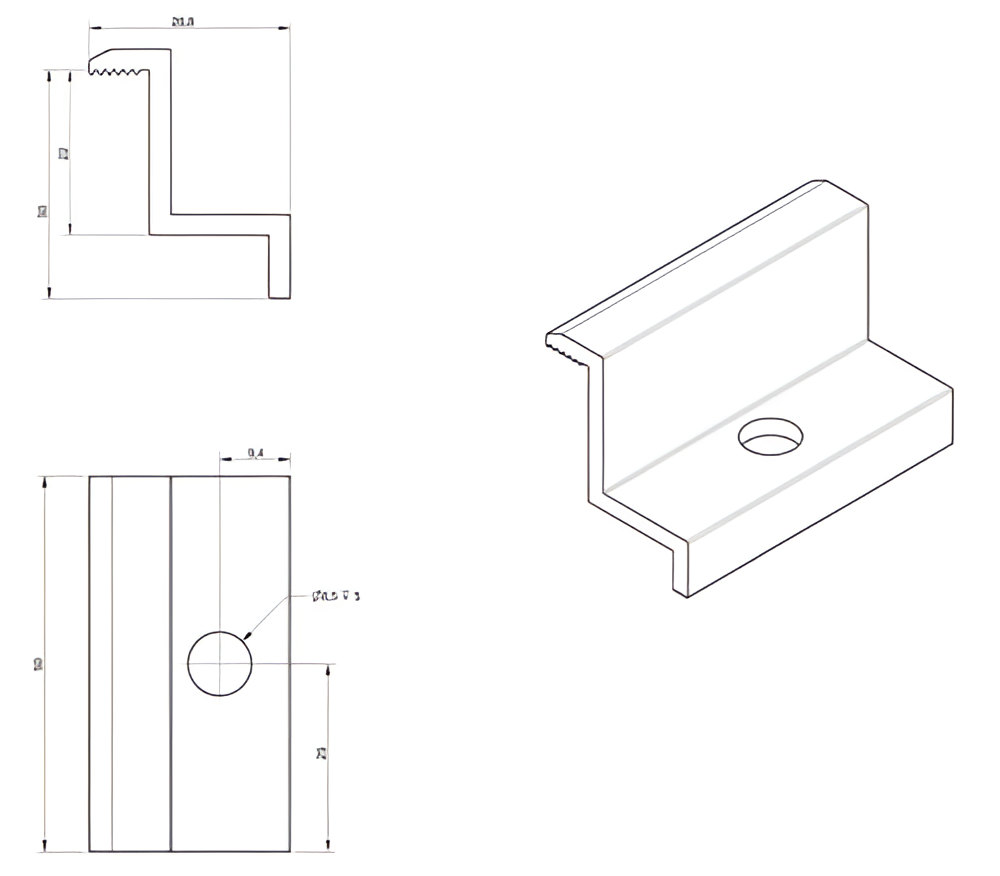

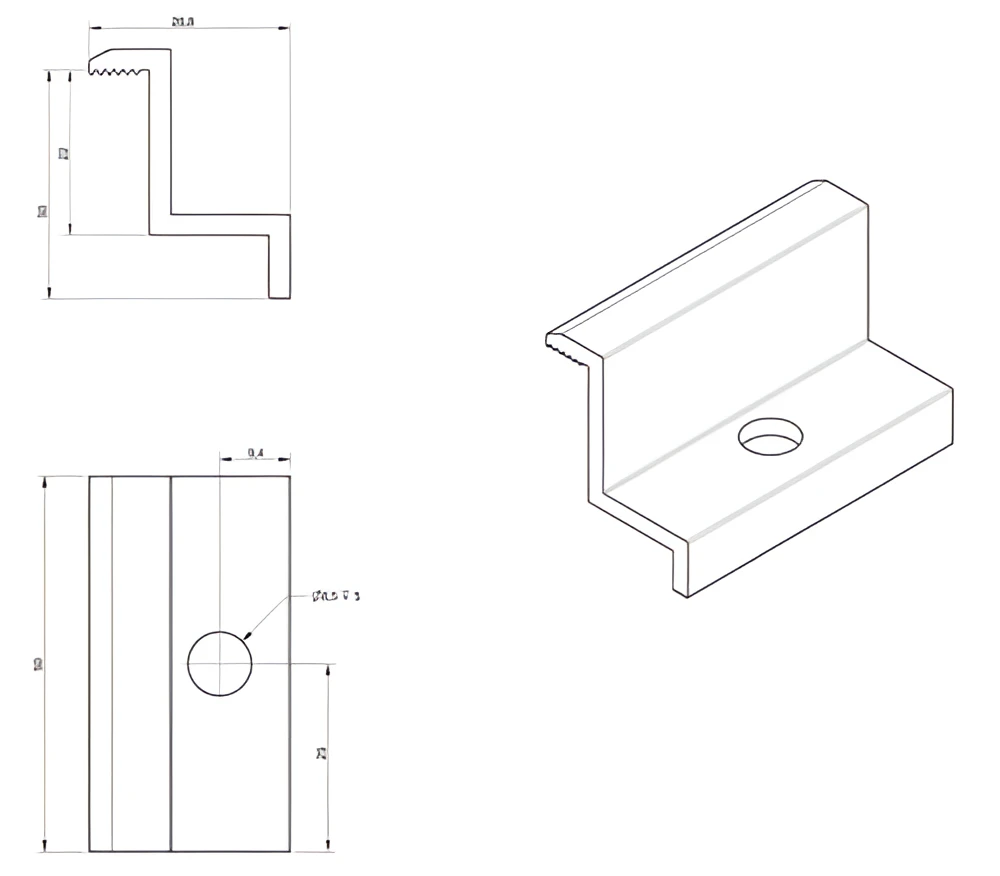

Desenho técnico do grampo lateral H30 – vistas dimensionais e vista isométrica

Aplicação e montagem

O grampo lateral serve como elemento de acabamento nas extremidades das filas de módulos fotovoltaicos — tanto em coberturas planas como em coberturas inclinadas. Para fixar os painéis entre si, devem ser utilizados grampos intermédios. O conjunto inclui apenas o grampo de alumínio — o parafuso e a porca devem ser selecionados separadamente.

Compatibilidade com perfis de montagem

Perfis de alumínio para parafuso hexagonal

Perfis de alumínio para parafuso T

Perfis trapezoidais para coberturas em chapa trapezoidal

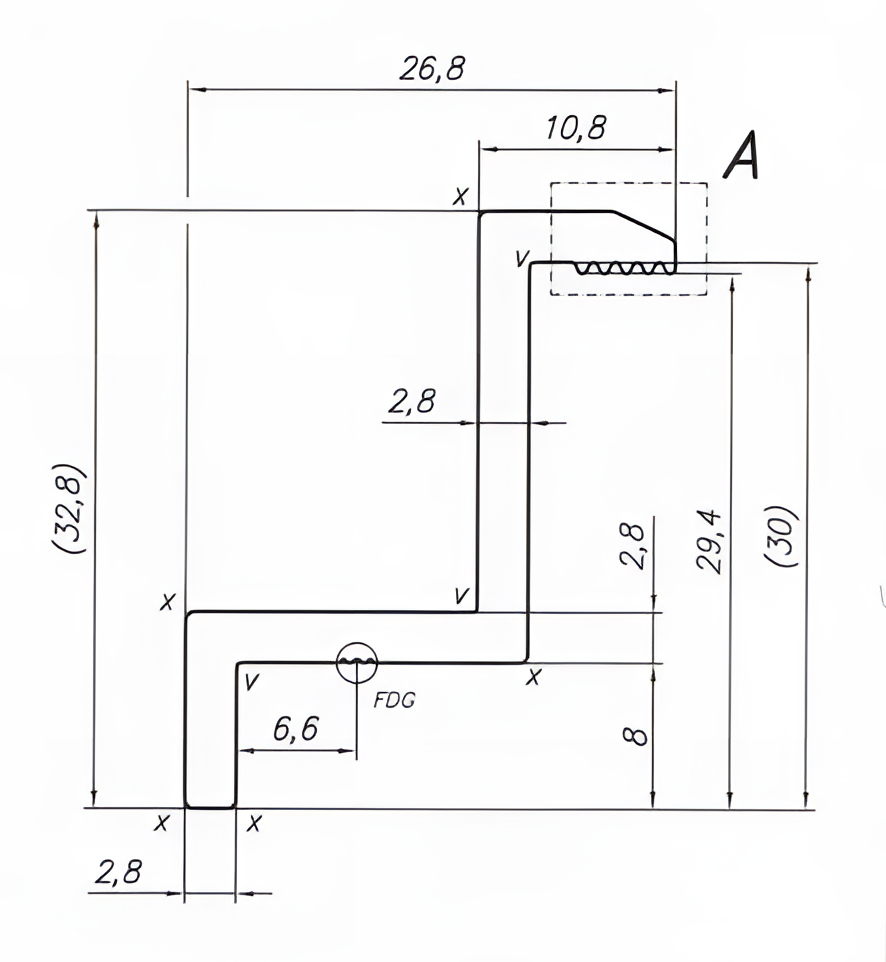

Desenho dimensional do perfil do grampo lateral H30 – corte com dimensões detalhadas

Dimensões e parâmetros técnicos

Largura: 26,8 mm

Altura total: 32,8 mm

Altura útil (H): 30 mm

Comprimento: 50 mm

Furo de montagem: Ø8,5 mm (para parafuso M8)

Espessura da parede: 2,8 mm

Material: alumínio 6060

Acabamento: anodização preta

Cor: preto

Seleção do parafuso Allen DIN 912

Tipo de perfil	Tamanho do parafuso
Perfil em T	M8x20
Perfil hexagonal	M8x20
Ponte trapezoidal (para inserto)	M8x20
Ponte trapezoidal (para parafuso hexagonal)	M8x20

O momento de aperto recomendado deve ser selecionado de acordo com as diretrizes do fabricante dos painéis fotovoltaicos.

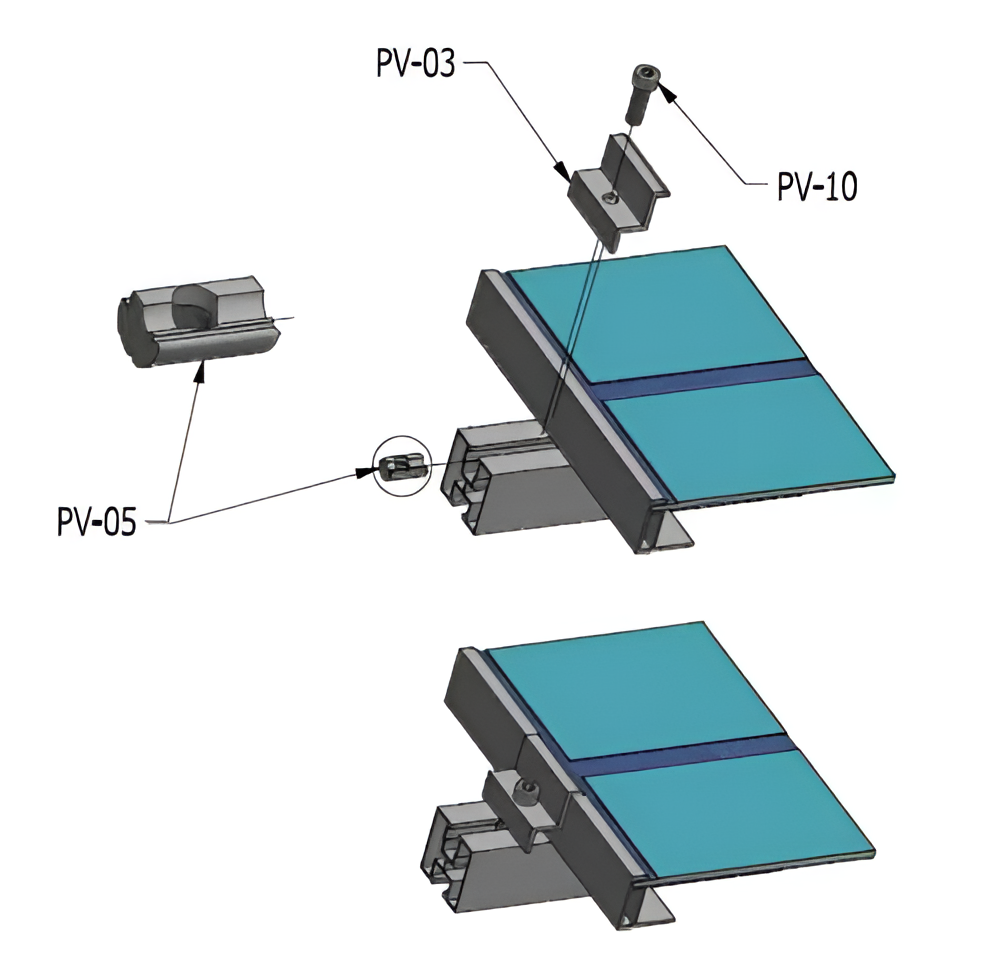

Esquema de montagem do grampo lateral com inserto deslizante e parafuso sobre perfil de alumínio

O esquema de montagem apresenta o modo de fixação do grampo lateral no perfil de alumínio com a utilização de um inserto deslizante e de um parafuso Allen. O grampo pressiona a extremidade do módulo fotovoltaico, garantindo uma fixação estável e segura.

Instruções de montagem de insertos deslizantes e parafusos no perfil de alumínio do sistema fotovoltaico

Dados técnicos

Tipo de grampo	Lateral
Espessura do painel [mm]	30
Cor	Preto
Pino de aterramento	Não
Acessórios incluídos	Sem acessórios
Tipo de grampo	Lateral
Espessura do painel [mm]	30
Cor	Preto
Pino de aterramento	Não
Acessórios incluídos	Sem acessórios
