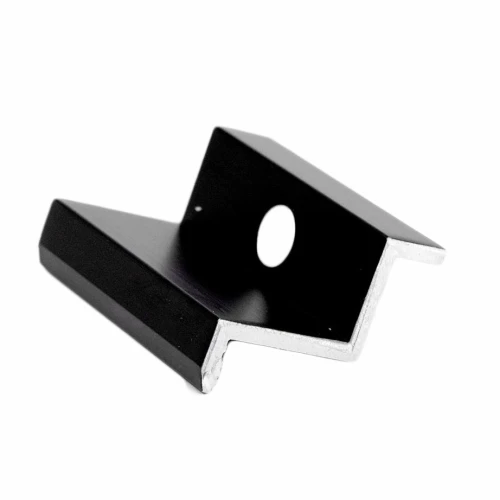

Grampo lateral H30 preto anodizado – grampo terminal PV L50

Go to Product feedback

Grampo lateral para painéis fotovoltaicos, espessura da moldura de 30 mm, fabricado em alumínio 6060 com anodização preta. Dimensões: 26,8x32,8x50 mm, furo Ø8,5 mm para parafuso M8. Compatível com perfis em T, hexagonais e trapezoidais.

Go to full description
with VAT without VAT
Price 0,34 €
incl. 23% VAT

Shipping costs are not included in the price.

Escolha a variante:

Individual variants may differ in price

Opções de Embalagem

pçs
Availability:
Em estoque (grande quantidade)
Shipping time: 8 dias úteis

Características do produto

[PIM] Klemy #34

  • Tipo de grampo Lateral
  • Espessura do painel [mm] 30
  • Cor Preto
  • Pino de aterramento Não
  • Acessórios incluídos Sem acessórios

Descrição

Grampo lateral H30 preto anodizado – grampo terminal PV L50

Grampo lateral (terminal) H30 para fixação da extremidade externa de painéis fotovoltaicos com espessura de moldura de 30 mm. Fabricado em alumínio 6060 com anodização preta, que aumenta a resistência à corrosão e garante um aspeto estético à instalação.

Desenho técnico do grampo lateral H30 – vistas dimensionais e vista isométrica
Desenho técnico do grampo lateral H30 – vistas dimensionais e vista isométrica

Aplicação e montagem

O grampo lateral serve como elemento de acabamento nas extremidades das filas de módulos fotovoltaicos — tanto em coberturas planas como em coberturas inclinadas. Para fixar os painéis entre si, devem ser utilizados grampos intermédios. O conjunto inclui apenas o grampo de alumínio — o parafuso e a porca devem ser selecionados separadamente.

Compatibilidade com perfis de montagem

  • Perfis de alumínio para parafuso hexagonal
  • Perfis de alumínio para parafuso T
  • Perfis trapezoidais para coberturas em chapa trapezoidal
Desenho dimensional do perfil do grampo lateral H30 – corte com dimensões detalhadas
Desenho dimensional do perfil do grampo lateral H30 – corte com dimensões detalhadas

Dimensões e parâmetros técnicos

  • Largura: 26,8 mm
  • Altura total: 32,8 mm
  • Altura útil (H): 30 mm
  • Comprimento: 50 mm
  • Furo de montagem: Ø8,5 mm (para parafuso M8)
  • Espessura da parede: 2,8 mm
  • Material: alumínio 6060
  • Acabamento: anodização preta
  • Cor: preto

Seleção do parafuso Allen DIN 912

Tipo de perfilTamanho do parafuso
Perfil em TM8x20
Perfil hexagonalM8x20
Ponte trapezoidal (para inserto)M8x20
Ponte trapezoidal (para parafuso hexagonal)M8x20

O momento de aperto recomendado deve ser selecionado de acordo com as diretrizes do fabricante dos painéis fotovoltaicos.

Esquema de montagem do grampo lateral com inserto deslizante e parafuso sobre perfil de alumínio
Esquema de montagem do grampo lateral com inserto deslizante e parafuso sobre perfil de alumínio

O esquema de montagem apresenta o modo de fixação do grampo lateral no perfil de alumínio com a utilização de um inserto deslizante e de um parafuso Allen. O grampo pressiona a extremidade do módulo fotovoltaico, garantindo uma fixação estável e segura.

Instruções de montagem de insertos deslizantes e parafusos no perfil de alumínio do sistema fotovoltaico
