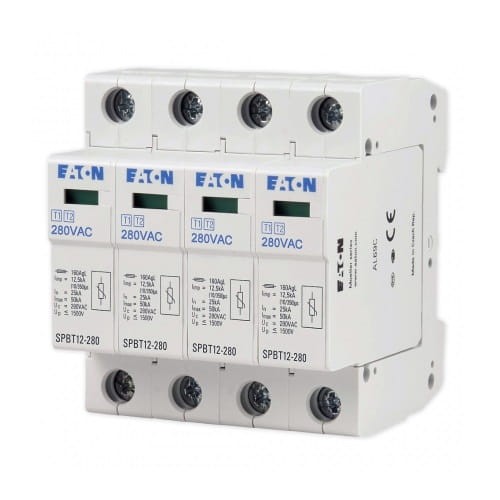

Limitador de Sobretensão SPBT12 Tipo 1+2 (Classe B+C) 4P 12,5kA 280V IP20

Go to Product feedback

Limitador de sobretensões Classe B+C (Tipo 1+2) 4 polos com varistores, corrente de descarga 12,5kA, tensão de funcionamento 280V. Nível de proteção 1,5kV, corrente de impulso 25kA. Montagem em calha DIN, sinalização visual de avaria, IP20.

Go to full description
with VAT without VAT
Price 114,34 €
incl. 23% VAT

Shipping costs are not included in the price.

Escolha a variante:

Individual variants may differ in price

Opções de Embalagem

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] ograniczniki-przepiec #93

  • Aplicação AC (rede)
  • Tipo de protetor de sobretensão (classe SPD) T1+T2 (B+C)
  • Tensão nominal [V] 275V AC
  • Número de polos 4P
  • Corrente de raio (Iimp/In) [kA] 12,5 kA
  • Marca EATON
  • Nível de proteção (Up) [kV] 1,5 kV

Descrição

Limitador de sobretensões Tipo 1+2 (B+C) 4P 12,5kA 1,5kV SPBT12/280/4 158331 EATON

O limitador de sobretensões, protetor contra sobretensões B+C SPBT-12/280/4 Moeller é um sistema avançado de proteção contra sobretensões, que combina as características dos limitadores de classe B e C através de varistores numa única unidade.

Este dispositivo destina-se principalmente à aplicação no setor residencial, equipado com função de sinalização visual de avaria. Proporciona uma resistência máxima a correntes de choque até 12,5kA (10/350)µs e está disponível em várias configurações, desde um a quatro polos, minimizando os níveis de sobretensão para valores inferiores a 1,5kV. O moderno limitador de sobretensões foi concebido para garantir uma proteção eficaz contra os efeitos de descargas atmosféricas diretas e indiretas, bem como sobretensões de comutação, sendo uma solução ideal para casas e edifícios residenciais.

Recomenda-se a instalação dos conjuntos (considerando do lado da alimentação) antes dos dispositivos de medição e diferenciais. Desta forma, previne-se o funcionamento incorreto dos disjuntores diferenciais durante o fluxo de corrente de choque após a atuação dos limitadores de sobretensões. O disjuntor diferencial instalado antes dos limitadores de sobretensões está exposto a correntes de choque que podem levar à sua destruição ou disparo desnecessário.

  • Limitador de sobretensões de classe segundo IEC 61643-1
  • Teste de tipo baseado em EN61643-1
  • Montagem rápida em calha de suporte segundo EN 50022
  • Nos limitadores de sobretensões SPB-25/440 e SPB-60/400, a expulsão de gases ocorre para o exterior - é necessário espaço livre de elementos combustíveis!
  • Limitador de sobretensões de classe segundo norma VDE 0675, parte 6/A3 11.97

Os limitadores de sobretensões SP-B+C devem ser instalados em:

- edifícios com instalação externa de proteção contra descargas atmosféricas

- edifícios com linha aérea externa e instalação de proteção contra descargas atmosféricas

- objeto protegido no qual a estrutura de aço interna foi utilizada como instalação de proteção contra raios

- edifícios alimentados por linha de cabo, quando a distância entre o edifício e a estação transformadora é pequena (possibilidade de ocorrência de elevadas correntes de curto-circuito)

- objetos sem instalação de proteção contra raios nas proximidades de objetos altos, quando os sistemas de ligação à terra dos objetos estão conectados

ESPECIFICAÇÃO

ParâmetroValor
Peso da embalagem0,3 kg
Para redeTN
Classe do protetorB+C (Tipo 1+2)
Número de polos4
Corrente de descarga nominal (In)12,5kA
Tensão máxima de funcionamento admissível280 V
Nível de proteção à corrente de choque nominal1,5 kV
Frequência de funcionamento50/60 Hz
Corrente de choque25 kA
Grau de proteção IPIP20
