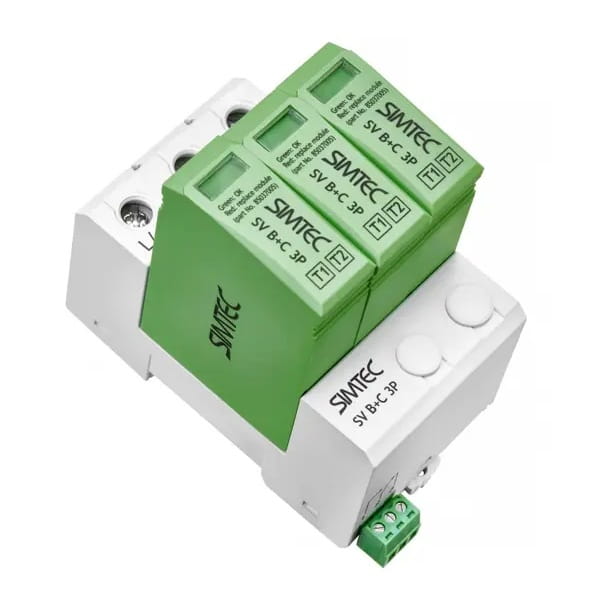

Simtec Limitador de Sobretensão PV DC Tipo 1+2 (Classe B+C) 1000V 3P 20kA 4,5kV
Leave feedback on the product
Limitador de sobretensões varistor Tipo 1+2 (B+C) para instalações FV, 1000V DC, 3 polos. Corrente de descarga 20kA, nível de proteção ≤4,5kV, tempo de resposta <25ns. Montagem em calha DIN TS35, IP20.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Escolha a variante:
Individual variants may differ in price
Opções de Embalagem
Product code:
Características do produto
[PIM] ograniczniki-przepiec #93
- Aplicação DC (fotovoltaico)
- Tipo de protetor de sobretensão (classe SPD) T1+T2 (B+C)
- Tensão nominal [V] 1000V DC
- Número de polos 3P
- Corrente de raio (Iimp/In) [kA] 20 kA
- Marca SIMTEC
- Nível de proteção (Up) [kV] 4,5 kV
Descrição
Simtec Limitador de Sobretensões PV DC Tipo 1+2 (Classe B+C) 1000V 3P 20kA 4,5kV
O limitador de sobretensões de varistor para instalações fotovoltaicas SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET, também conhecido como para-raios, é um dispositivo concebido para proteger sistemas fotovoltaicos contra os efeitos de sobretensões.
Construído com varistores e centelhadores, este dispositivo tem como função reduzir picos de tensão perigosos que podem surgir em resultado de impacto direto de raio ou da sua passagem próxima. Num sistema de alimentação, para uma proteção completa contra sobretensões, é necessário aplicar uma hierarquia de três níveis de limitadores de sobretensões (tipo 1, 2, 3, ou seja, respetivamente B, C, D), instalados sucessivamente. O limitador SV B+C 3P está especialmente adaptado para utilização em instalações fotovoltaicas que operam com tensão até 1000 V DC, do lado da corrente contínua.
PARÂMETROS ELÉTRICOS
| Parâmetro | Valor |
|---|---|
| Série e tipo | SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET |
| Tensão nominal do sistema PV | 1000V DC |
| Maior tensão de funcionamento contínuo do sistema fotovoltaico | 1060 V DC |
| Corrente de impulso | 6,25 kA |
| Corrente nominal de descarga | 20 kA |
| Corrente máxima de descarga | 40 kA |
| Nível de proteção de tensão | ≤4,5 kV |
| Tempo de atuação | < 25ns |
| Humidade admissível | 30% ÷ 90% |
| Resistência de isolamento | >100 MΩ |
| Fusível adicional máximo | 160 A |
| Frequência | 48 ÷ 62 Hz |
| Sinalização remota de avaria | SIM |
| Conformidade com normas | EN 61643-31:2019-07E de acordo com a diretiva 2014/35/UE |
PARÂMETROS MECÂNICOS
| Parâmetro | Valor |
|---|---|
| Secção dos condutores | rígidos 2,5 ... 35 mm²; flexíveis 2,5 ... 25 mm² |
| Material da caixa | PA66, UL94 V0 |
| Indicador de estado | ótico, vermelho quando avariado |
| Montagem fixa em calha | TS 35 |
| Gama de temperaturas de funcionamento | -40°C ... +85°C |
| Grau de proteção IP | IP20 |
| Barra de ligação tipo forquilha | espaçamento modular 18 mm |
| Dispositivo de desconexão térmica | SIM |
| Secção dos condutores de sinalização remota | máx. 1,5 mm² - cabo flexível, fio rígido |
ESPECIFICAÇÃO
| Parâmetro | Valor |
|---|---|
| Peso da embalagem | 0,2 kg |
| Para rede | DC (Fotovoltaica PV) |
| Classe do limitador | B+C (Tipo 1+2) |
| Número de polos | 3 |
| Corrente nominal de descarga (In) | 20kA |
| Nível de proteção de tensão | 4,5kV |
| Largura expressa em número de módulos | 3 |
| Tensão máxima admissível de funcionamento | 1000V |
| Corrente máxima de descarga | 40 kA |
