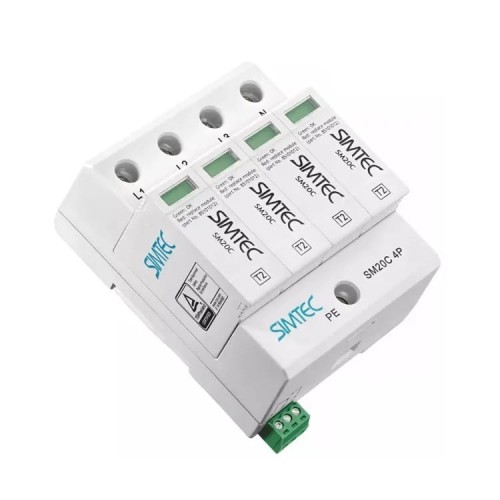

SIMET SIMTEC SM20C 4P – descarregador de sobretensões Tipo 2 (C) 20kA 1,5kV
Leave feedback on the product
Descarregador de sobretensões SIMET SIMTEC SM20C 4P, Tipo 2 (C), 4 polos. Corrente nominal de descarga 20 kA, nível de proteção de tensão < 1,2 kV, Uc 275 V, rede TN. Cartuchos substituíveis, indicadores de estado. Montagem em calha de 35 mm segundo EN 60715, IP20.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Escolha a variante:
Individual variants may differ in price
Opções de Embalagem
Product code:
Características do produto
[PIM] ograniczniki-przepiec #93
- Aplicação AC (rede)
- Tipo de protetor de sobretensão (classe SPD) T2 (C)
- Tensão nominal [V] 275V AC
- Número de polos 4P
- Corrente de raio (Iimp/In) [kA] 20 kA
- Marca SIMTEC
- Nível de proteção (Up) [kV] 1,5 kV
Descrição
SIMET SIMTEC SM20C 4P – descarregador de sobretensões Tipo 2 (C) 20kA 1,5kV
SIMET SIMTEC SM20C 4P é um descarregador de sobretensões de quatro polos, classe C (Tipo 2), destinado à proteção de instalações elétricas em redes TN contra sobretensões atmosféricas e de manobra. O dispositivo garante uma corrente nominal de descarga de 20 kA e um nível de proteção de tensão inferior a 1,2 kV, protegendo eficazmente os equipamentos terminais — desde equipamento informático e de telecomunicações até dispositivos de automação de edifícios. A construção modular com cartuchos substituíveis permite a substituição rápida do elemento danificado sem desmontar todo o aparelho, o que reduz o tempo de assistência técnica e diminui os custos de manutenção da instalação. O descarregador não requer o uso de bobinas de desacoplamento, o que simplifica o esquema do quadro elétrico. A montagem é feita em calha de 35 mm segundo a norma EN 60715 — os encaixes padrão permitem a instalação em poucos segundos. As janelas de controlo verdes em cada módulo permitem uma verificação visual imediata do estado do protetor sem necessidade de instrumentos de medição.
Principais características e aplicação
- Proteção contra sobretensões atmosféricas e de manobra em redes TN
- Construção modular com cartuchos substituíveis — assistência rápida sem substituir todo o aparelho
- Sem necessidade de bobinas de desacoplamento — instalação simplificada
- Sinalização visual do estado de cada módulo através de indicadores verdes
- Montagem em calha DIN de 35 mm segundo EN 60715 — instalação padrão no quadro elétrico
Especificações técnicas
| Parâmetros elétricos | |
|---|---|
| Classe do protetor | C (Tipo 2) |
| Número de polos | 4 |
| Tensão nominal de funcionamento | 230 V |
| Tensão máxima de serviço contínuo (Uc) | 275 V |
| Corrente nominal de descarga (In) | 20 kA |
| Corrente de impulso | 20 kA |
| Nível de proteção de tensão (Up) | < 1,2 kV |
| Tempo de resposta | < 25 ns |
| Frequência de funcionamento | 40–63 Hz |
| Rede | |
| Tipo de rede | TN |
| Montagem e caixa | |
| Modo de montagem | calha de 35 mm segundo EN 60715 |
| Grau de proteção IP | IP20 |
| Cor | cinzento |
| Condições de funcionamento | |
| Humidade admissível | < 95% |
| Dados comerciais | |
| Fabricante | SIMET |
| Modelo | SM20C 4P |
| Peso | 0,2 kg |
| EAN | 5907813217296 |
Ficheiros para download
Product card 85102000.pdf
838.43 kB
Ficha do produto 85102000
