Poste para vedação 100x100x3 mm, comprimento 2,2 m, verde RAL 6005

Tubo de aço 100 × 100 mm com parede de 3 mm, comprimento 2200 mm – poste para vedações em painéis

Abrir o desenho cotado em tamanho real

Sobre o produto

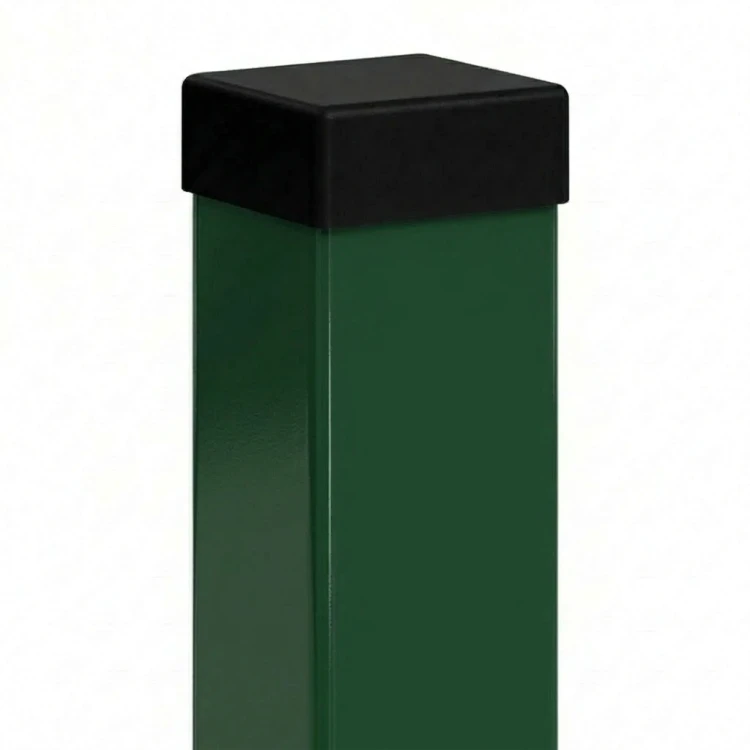

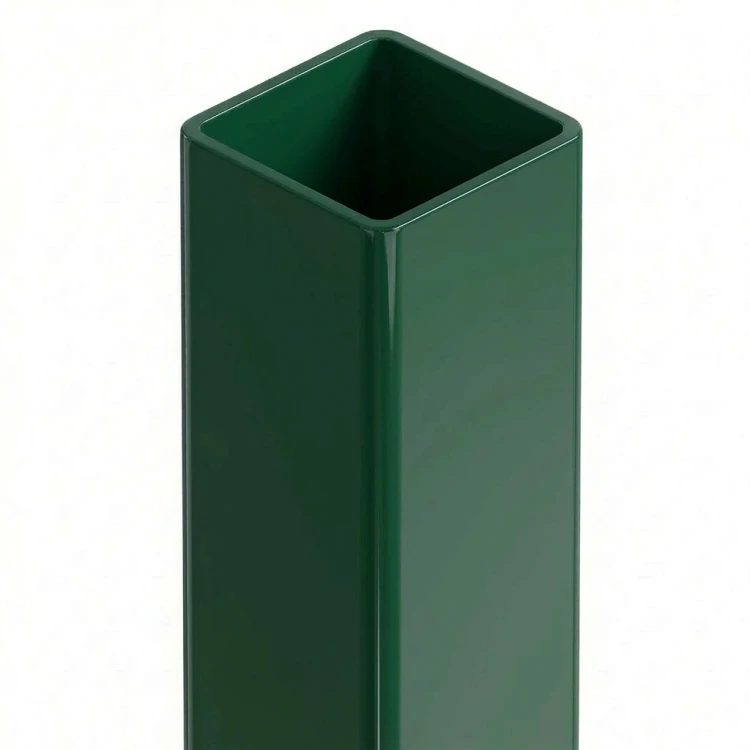

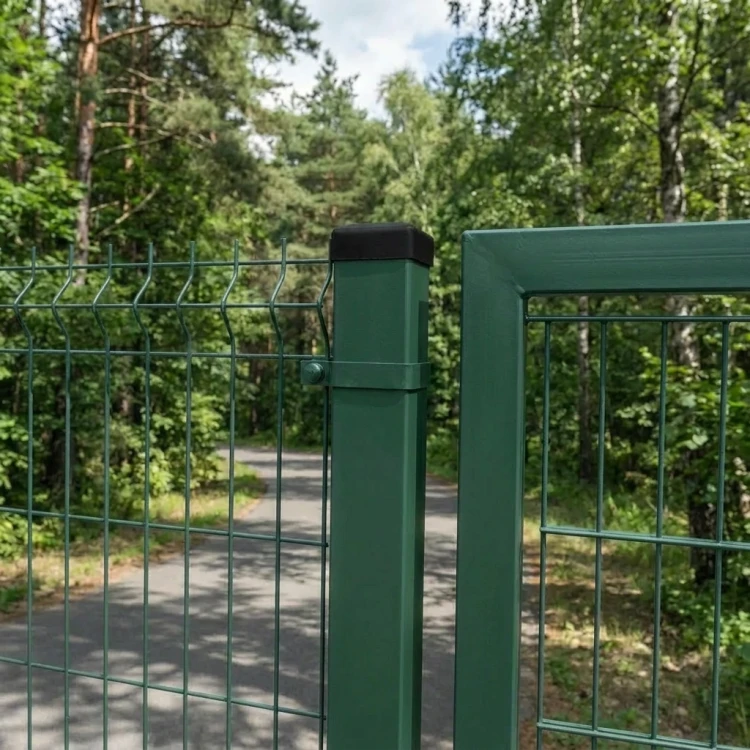

O poste é o elemento de suporte da vedação em painéis. É fabricado em tubo de aço com secção de 100 × 100 mm, e os painéis são fixados ao mesmo com abraçadeiras selecionadas para esta secção.

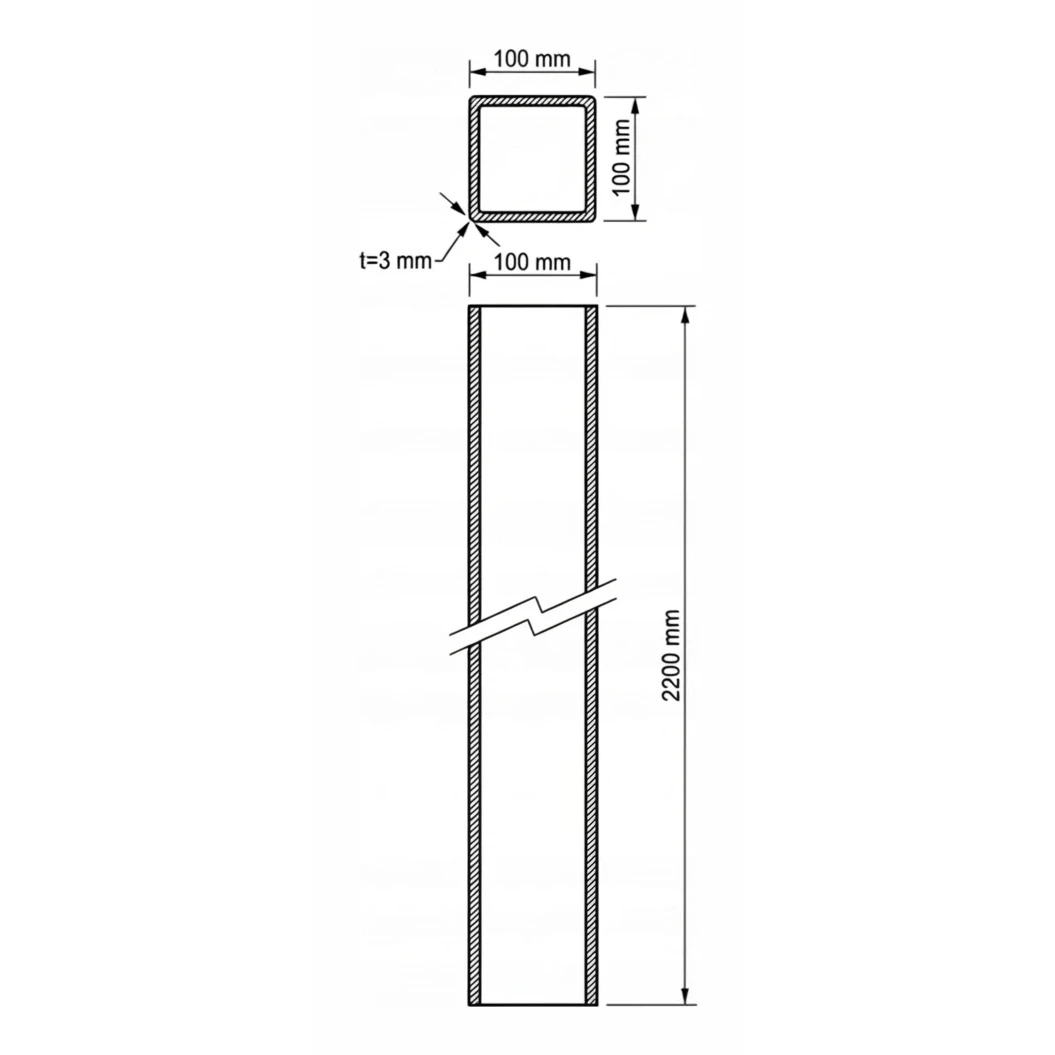

No desenho, a × b corresponde às dimensões exteriores da secção: 100 × 100 mm. A parede do tubo s tem 3 mm e o comprimento do poste L é de 2200 mm. As dimensões provêm do desenho do fabricante e da tabela comparativa; a secção é apresentada sem escala em relação ao comprimento.

O revestimento (zincado + pintura a pó, verde RAL 6005) protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição. A profundidade de chumbamento do poste é definida pelo projeto da vedação.

Dimensões

Material e revestimento

Unidade de venda

Seleção e montagem

• ✓Escolha o comprimento do poste em função da altura dos painéis e da profundidade de chumbamento – o comprimento do poste é de 2200 mm.
• ✓Chumbe o poste na fundação ou fixe-o numa base para poste de vedação destinada à secção 100 × 100 mm.
• ✓Antes da presa do betão, verifique o prumo e se o espaçamento entre os postes corresponde à largura dos painéis.
