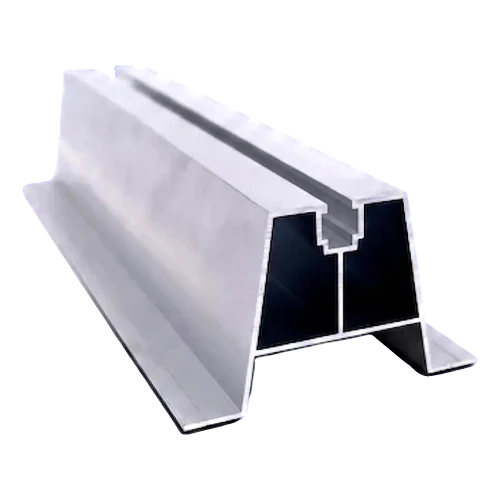

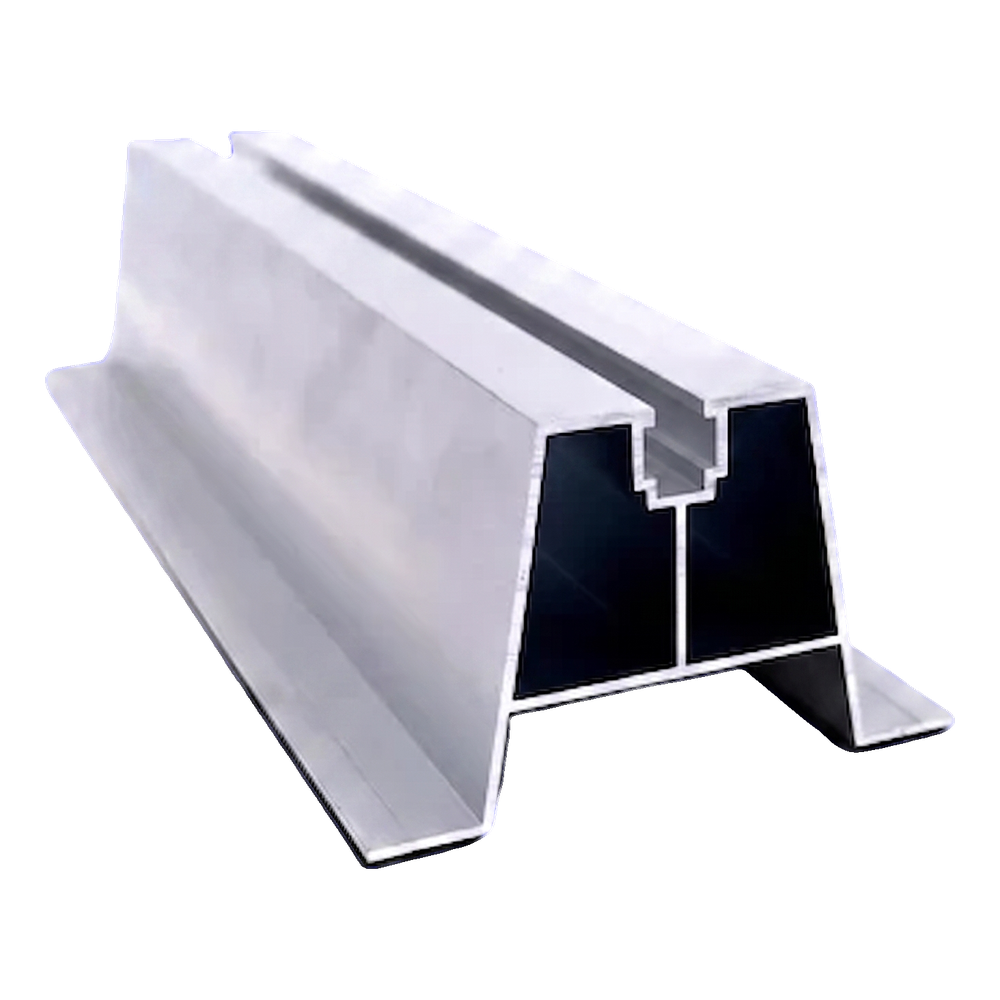

Ponte trapezoidal de alumínio H-70 com EPDM 330 mm – fixação PV para chapa trapezoidal

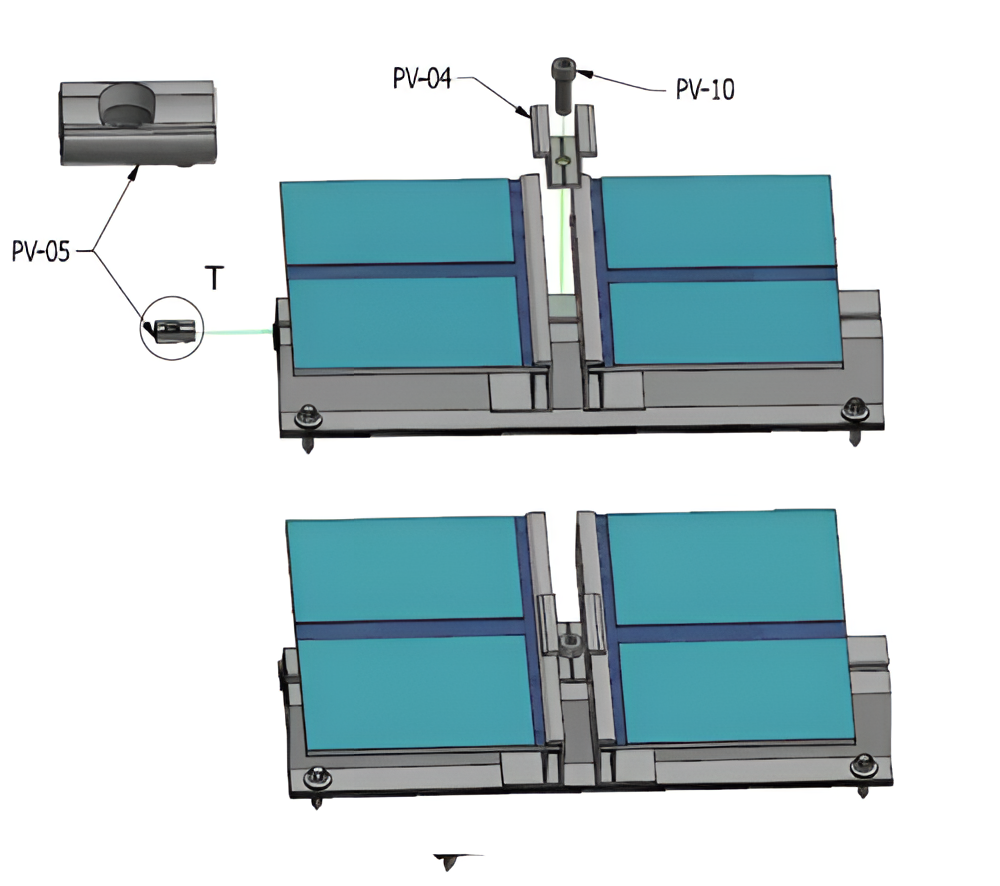

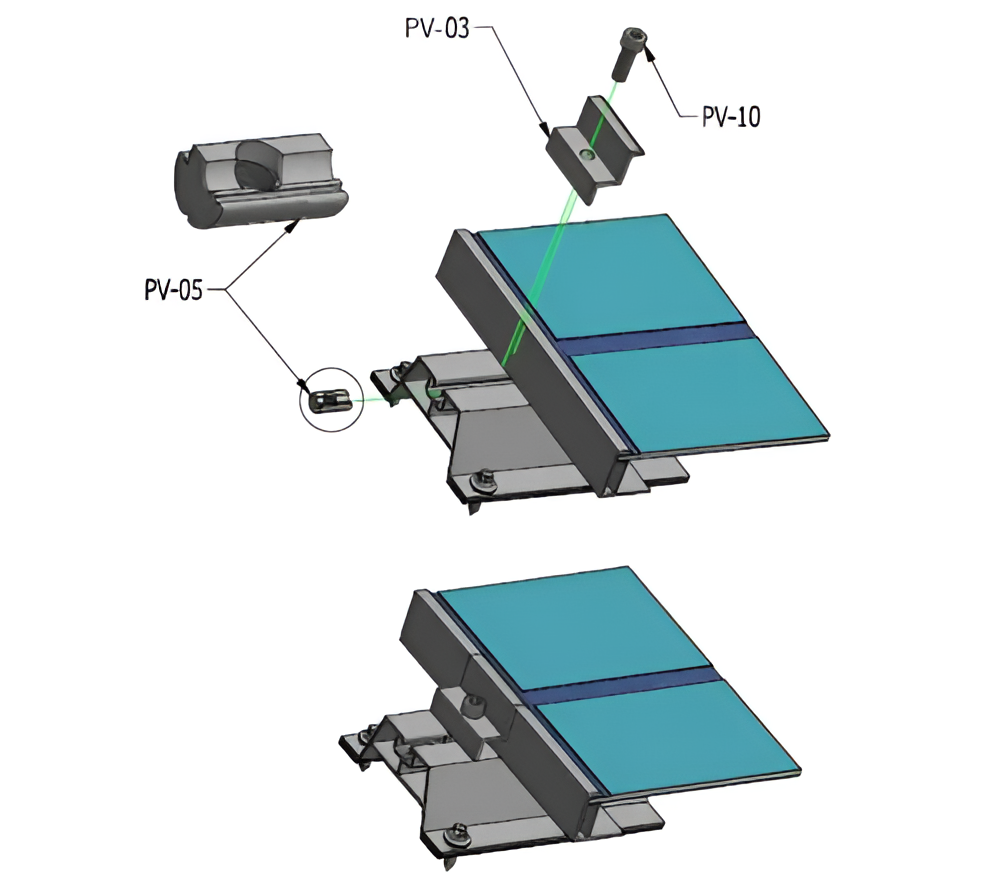

A ponte trapezoidal H-70 com vedante EPDM é um perfil de ponte em alumínio concebido para a fixação direta de painéis fotovoltaicos em telhados revestidos com chapa trapezoidal. A forma trapezoidal da secção reproduz a geometria das ondas da chapa, permitindo que o perfil assente de forma estável na cobertura sem necessidade de calços de nivelamento adicionais. A altura do perfil garante uma distância adequada entre o módulo e a superfície do telhado, permitindo a livre circulação de ar sob o painel — a ventilação natural dissipa eficazmente o calor, o que se traduz em melhores condições de funcionamento dos módulos PV. O canal de montagem superior permite a fixação de grampos terminais e intermédios com parafusos de sextavado interior e porcas quadradas, e os furos para os parafusos que fixam a ponte à chapa são feitos diretamente no telhado durante a montagem, o que permite ajustar com precisão o ponto de ancoragem ao perfil da chapa.

Vantagens da ponte trapezoidal H-70

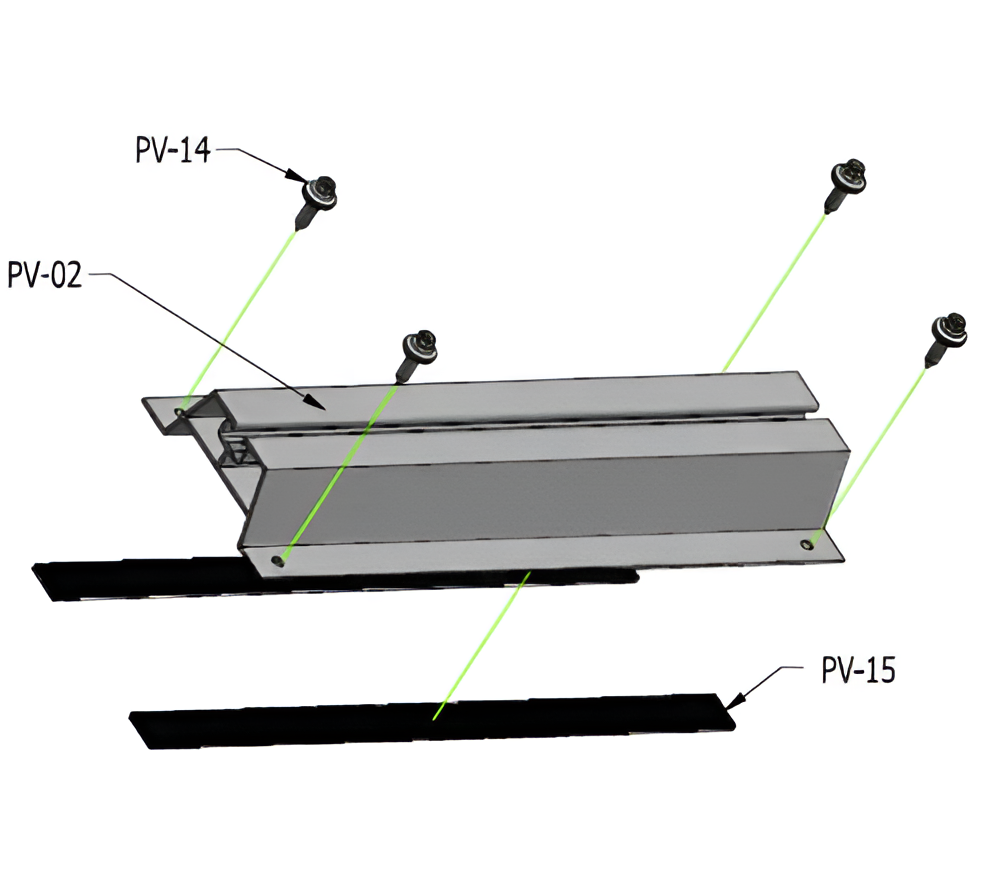

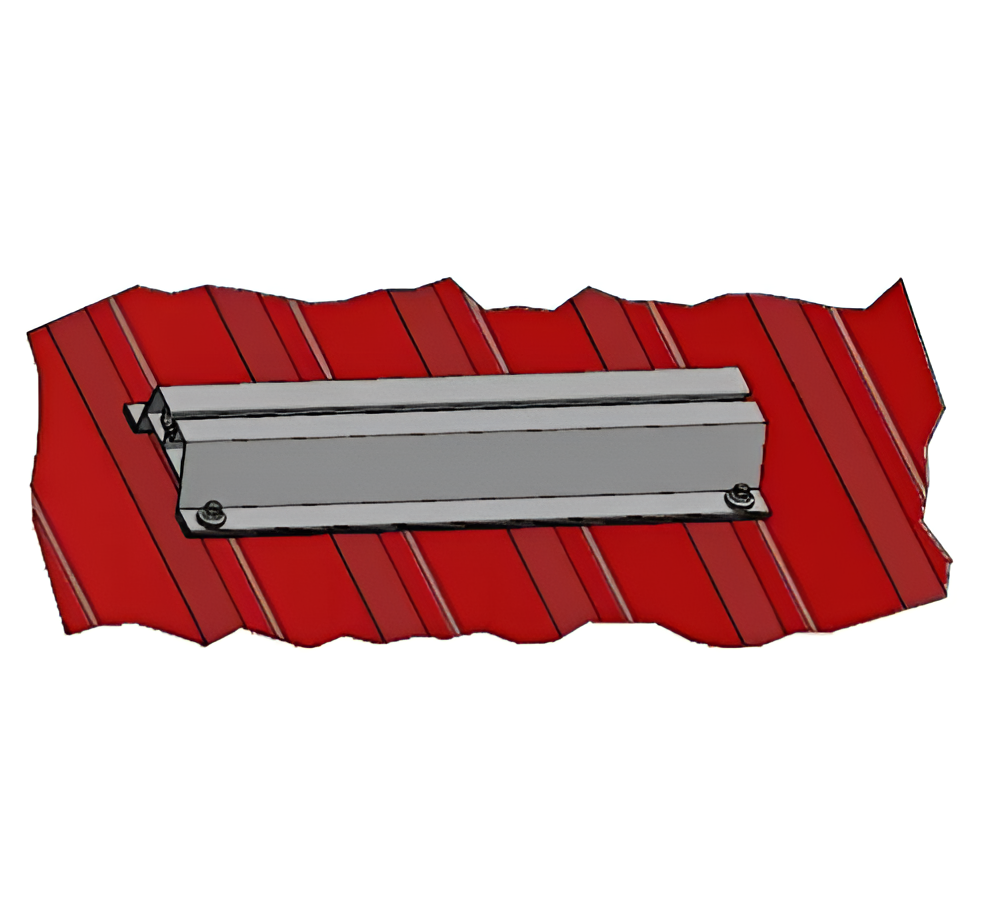

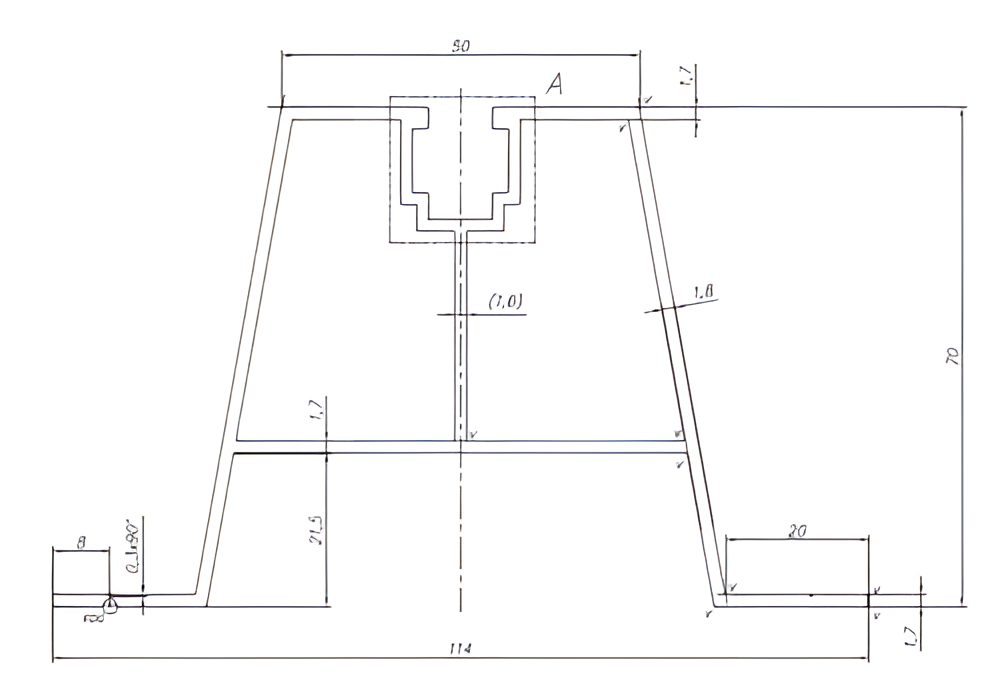

O perfil possui uma secção trapezoidal com reforço interno — duas divisórias verticais reforçam a estrutura e transferem as cargas dos módulos fixados para a onda da chapa. Na parte superior do perfil encontra-se o canal de montagem destinado ao encaixe dos grampos de fixação dos módulos fotovoltaicos. A base do perfil assenta de forma estável nas ondas da chapa trapezoidal, e o vedante EPDM (visível no esquema de montagem) preenche as irregularidades e garante a estanquidade nos pontos de ancoragem.
