Ponte trapezoidal de alumínio H-40 com EPDM 330 mm – fixação PV para chapa trapezoidal

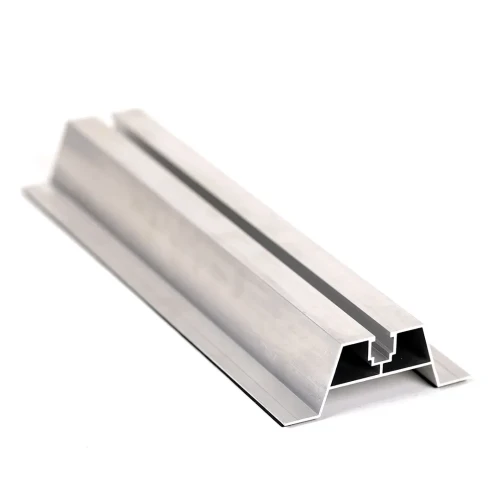

A ponte trapezoidal H-40 com vedante EPDM é um perfil de ponte em alumínio destinado à fixação direta de módulos fotovoltaicos em telhados cobertos com chapa trapezoidal. Fabricado em liga de alumínio 6060, o perfil combina elevada resistência à corrosão com boa resistência mecânica, o que se traduz em durabilidade da instalação ao longo de todo o período de utilização. O perfil é colocado no topo da onda da chapa trapezoidal, e a sua altura garante a livre circulação de ar sob o painel — o arrefecimento natural dos módulos melhora o seu desempenho e afasta o painel da superfície aquecida do telhado. O canal de montagem superior permite a fixação de grampos intermédios e terminais através de parafusos de sextavado interior e porcas quadradas, o que confere à equipa de instalação flexibilidade no posicionamento dos módulos.

Principais vantagens para o instalador

Montagem em telhado de chapa trapezoidal

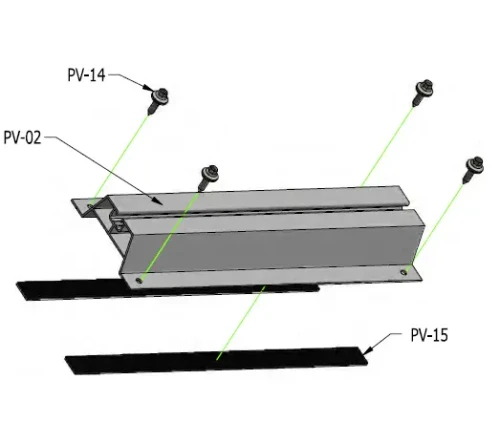

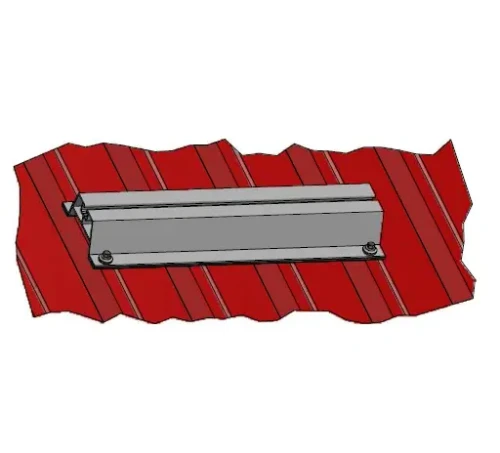

A ponte trapezoidal é colocada diretamente no topo da onda da chapa trapezoidal. O vedante EPDM garante a aderência estanque do perfil ao suporte e protege a chapa contra danos no ponto de fixação. Os furos para os parafusos que fixam o perfil à estrutura do telhado são efetuados na obra — desta forma, o instalador ajusta o espaçamento ao perfil específico da chapa. Os painéis fotovoltaicos são fixados ao canal superior da ponte através de grampos intermédios ou terminais.

Compatibilidade com o sistema de grampos

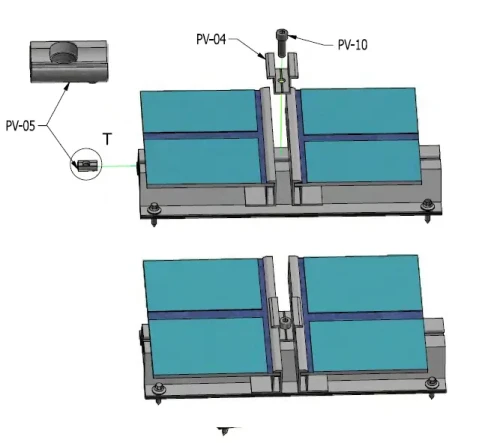

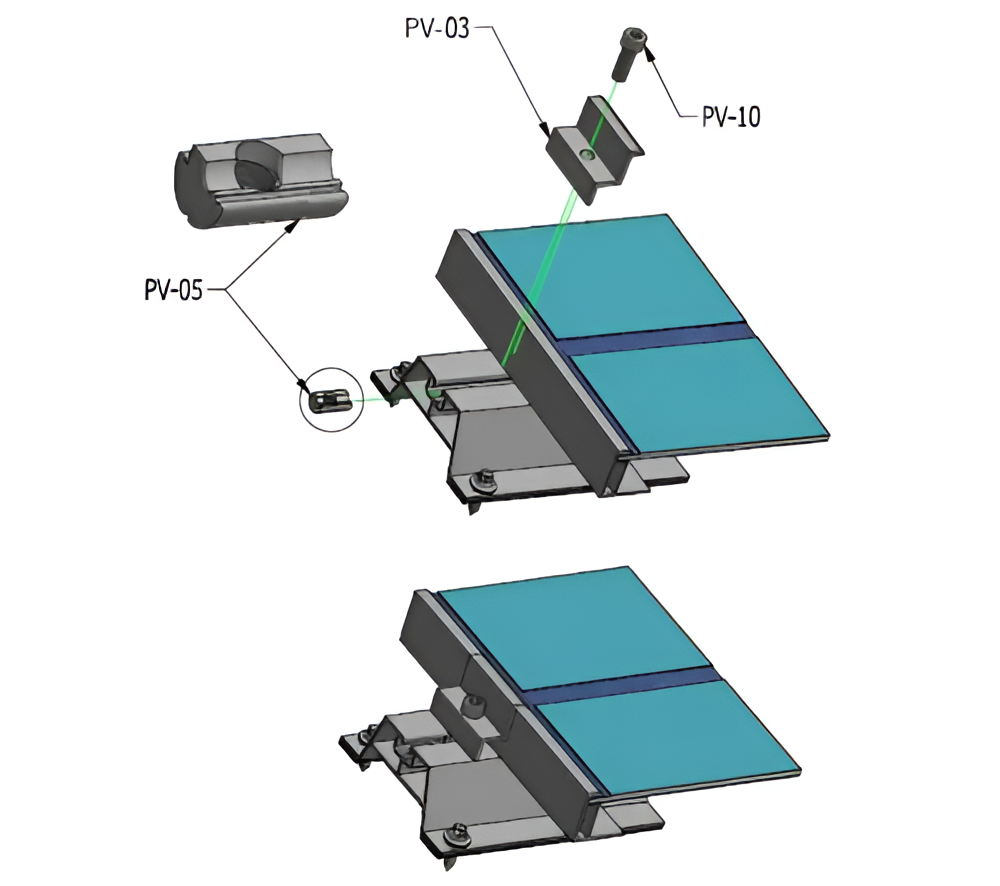

O perfil é compatível com uma ampla gama de acessórios de montagem. Os grampos intermédios e terminais são inseridos no canal superior do perfil, e as porcas quadradas com cabeça sextavada bloqueiam-nos na posição pretendida. Os esquemas seguintes apresentam configurações exemplificativas com recurso a grampos terminais e intermédios.

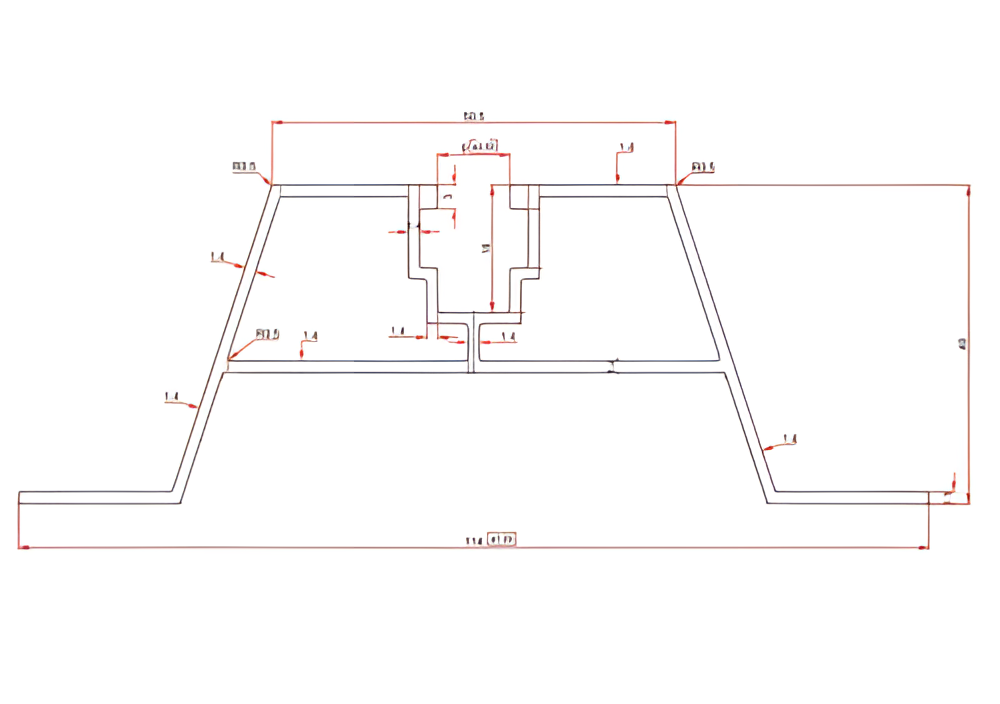

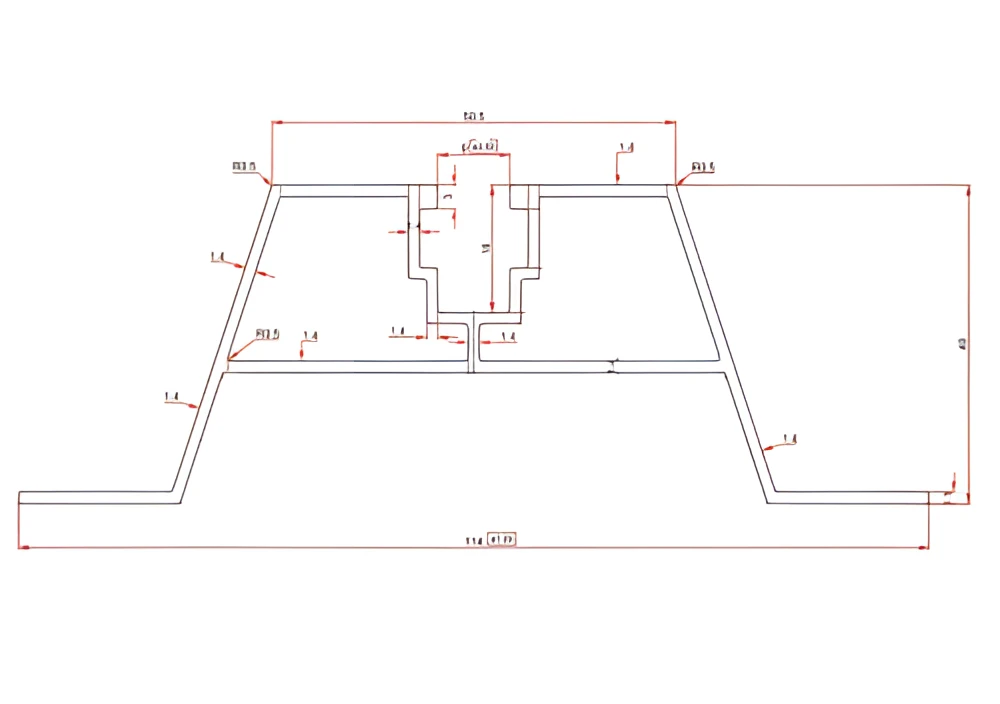

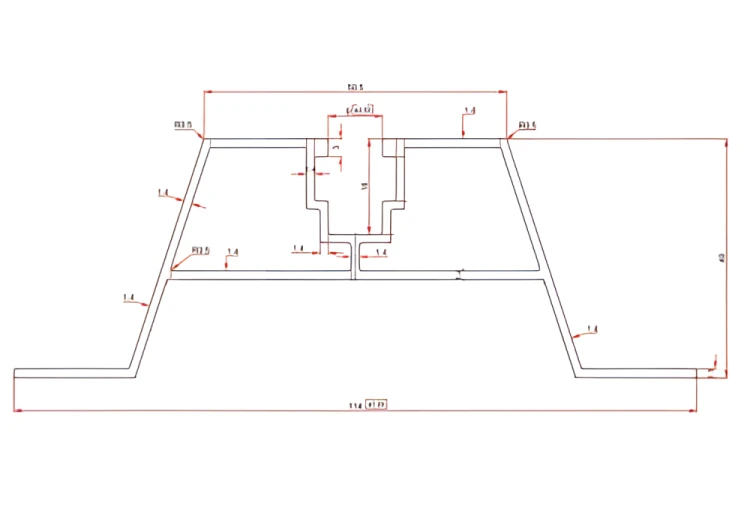

A construção do perfil baseia-se numa secção trapezoidal simétrica com um canal de montagem central na parte superior. A grande superfície de contacto com a chapa garante estabilidade, e a espessura uniforme das paredes assegura a rigidez adequada mantendo um peso reduzido. A distribuição uniforme das cargas permite a fixação dos grampos em qualquer ponto ao longo do canal.
