Conector de poste para painéis 60×40 mm – preto RAL 9005, comprimento 190 mm

Perfil aberto de 56 × 36 mm com espessura da parede de 1,5 mm e comprimento de 190 mm, com furo Ø 8 mm – para postes 60 × 40 mm

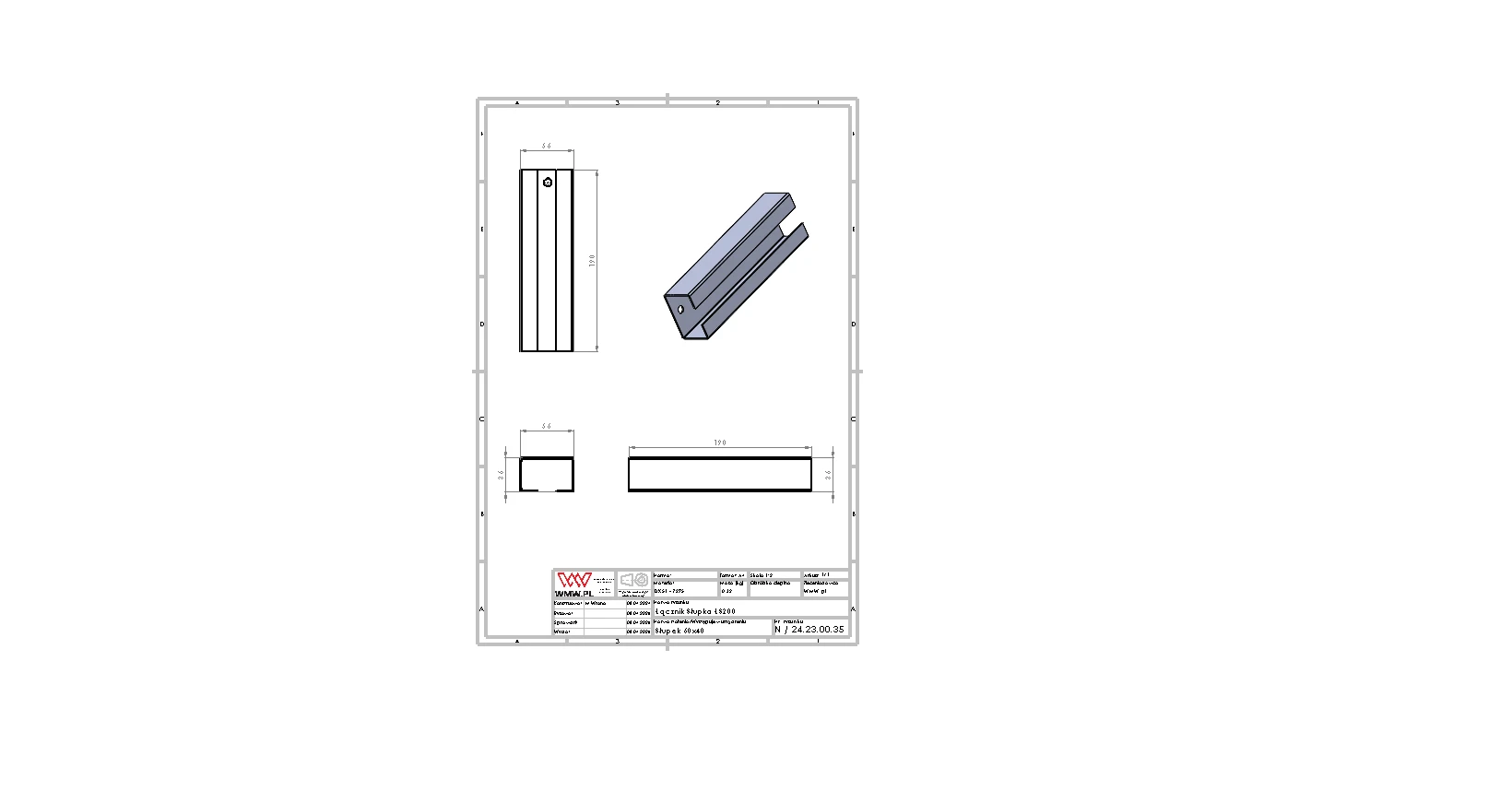

Abrir o desenho cotado em tamanho real

Sobre o produto

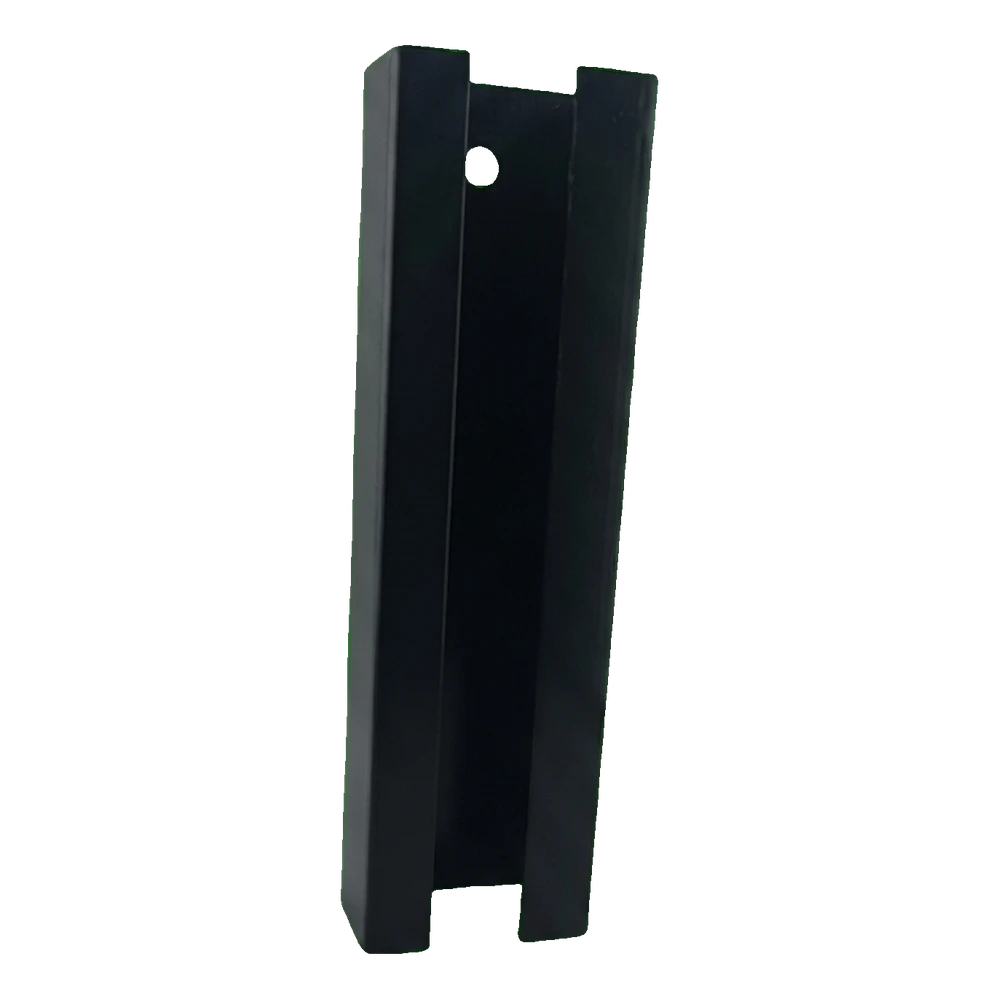

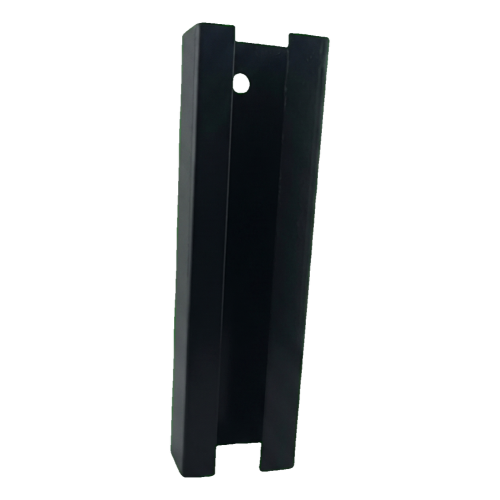

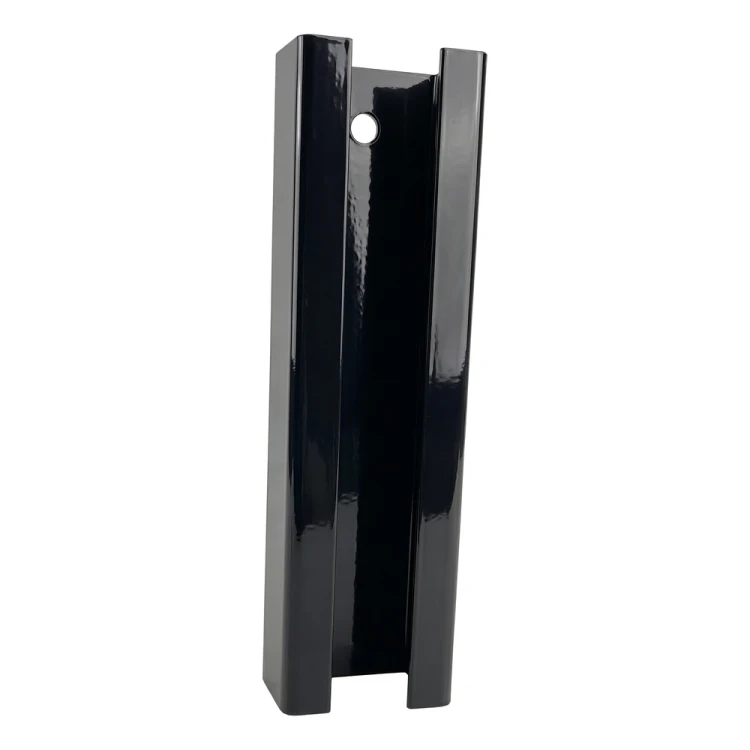

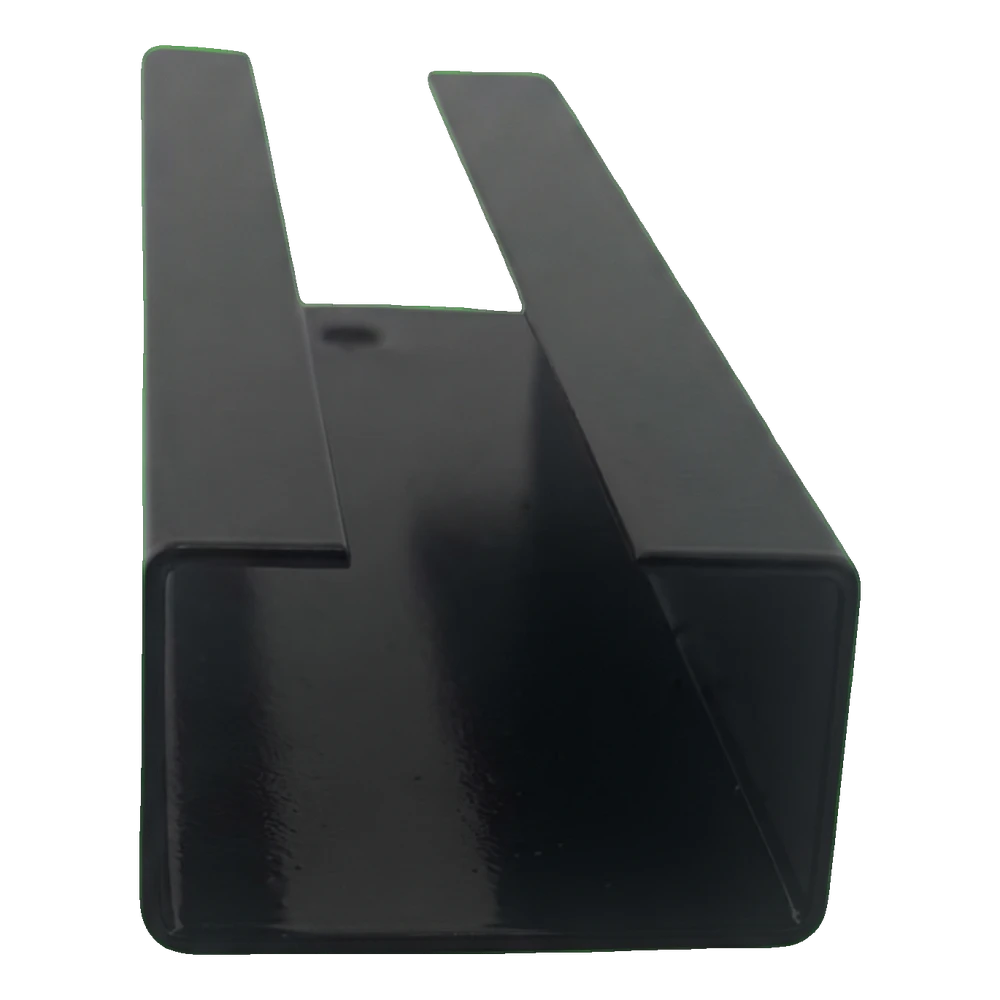

O conector para poste de vedação é um elemento do sistema de vedação destinado a postes com secção 60 × 40 mm. Tem a forma de um perfil aberto com um furo para efetuar a ligação. Ao escolher, verifique a secção dos postes.

As dimensões exteriores da secção do perfil, designadas por a × b, são de 56 × 36 mm. A espessura da parede s é de 1,5 mm e o comprimento L é de 190 mm. O furo tem um diâmetro de 8 mm; para efetuar a ligação através deste furo, escolha um parafuso de rosca métrica, rebite ou parafuso com um diâmetro adequado. As dimensões baseiam-se nos dados do fabricante, enquanto a posição do furo no desenho é meramente ilustrativa.

A cor desta variante é czarny RAL 9005. A designação da cor corresponde ao nome no catálogo do fabricante; escolha-a de acordo com os postes e os painéis da vedação. O fabricante não indica a massa nem a capacidade de carga do conector.

Dimensões

Acabamento

Unidade de venda

Seleção e montagem

• ✓Verifique a secção dos postes – o conector destina-se a postes 60 × 40 mm.
• ✓Escolha uma cor que corresponda à cor dos postes e dos painéis da vedação.
• ✓Para efetuar a ligação através do furo Ø 8 mm, escolha um elemento de fixação (parafuso de rosca métrica, rebite ou parafuso) com um diâmetro adequado ao furo.
