Base para poste de vedação 60x40 mm antracite RAL 7016 galvanizada

Perfil 56 × 34 mm sobre placa 110 × 110 × 4 mm com 4 furos Ø 11 mm – para aparafusar o poste 60 × 40 mm à superfície de apoio

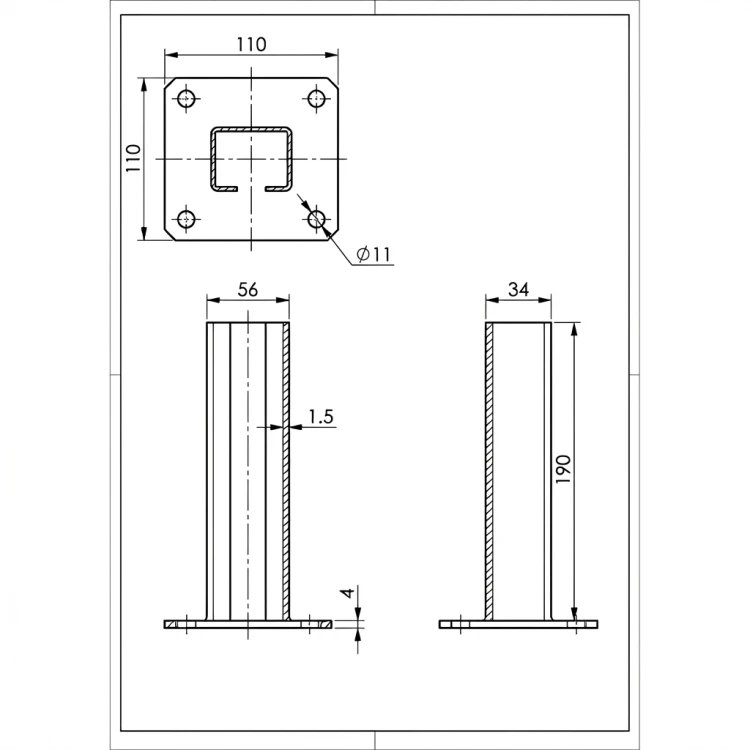

Abrir o desenho cotado em tamanho real

Sobre o produto

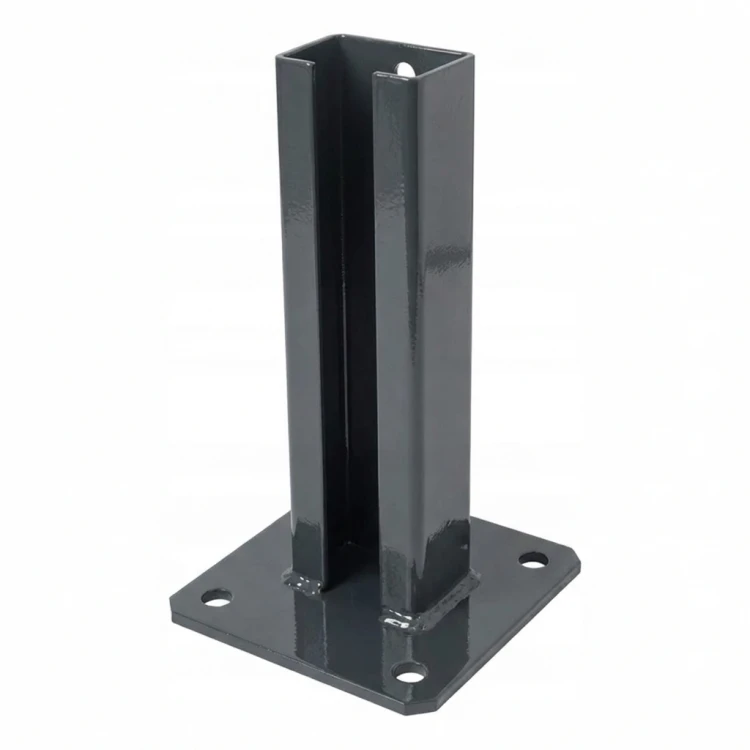

A base serve para aparafusar o poste de vedação 60 × 40 mm a uma superfície de betão, murete ou embasamento. É composta por uma placa com furos de montagem e um perfil aberto soldado à mesma, sobre o qual se encaixa o poste.

A placa tem dimensões p × p × t iguais a 110 × 110 × 4 mm e 4 furos Ø 11 mm. O perfil tem uma secção exterior a × b 56 × 34 mm, parede s 1,5 mm e altura H 190 mm acima da placa. As dimensões provêm do desenho do fabricante.

O revestimento (zincado + pintura a pó, antracite RAL 7016) protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição. As buchas de fixação e o método de fixação são definidos pelo projeto da vedação.

Dimensões

Material e revestimento

Unidade de venda

Seleção e montagem

• ✓Verifique a secção do poste – a base destina-se a postes 60 × 40 mm.

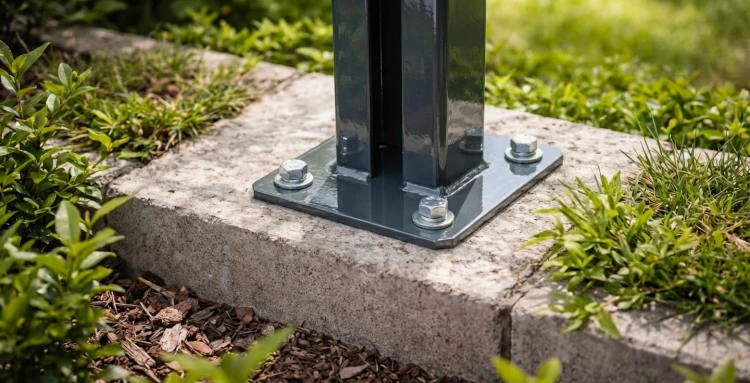

• ✓Aparafuse a placa à superfície de apoio através dos 4 furos Ø 11 mm; escolha as buchas metálicas ou os parafusos de acordo com o tipo de suporte.
• ✓Encaixe o poste sobre o perfil, verifique o prumo e fixe o poste ao perfil de acordo com o sistema de vedação.
