Abraçadeira universal suporte conector para painéis de vedação verde
Leave feedback on the product

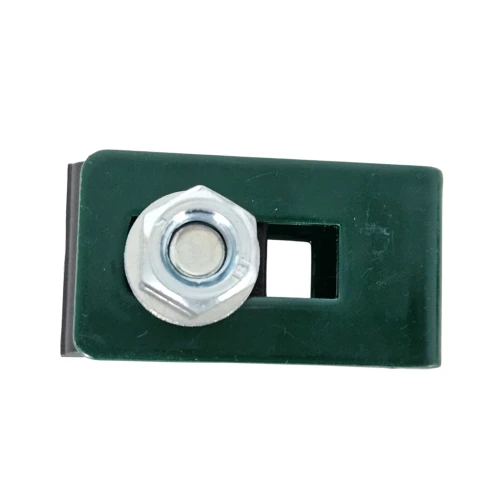

Abraçadeira universal para painéis de vedação, aço galvanizado pintado a pó, cor verde. O conjunto inclui abraçadeira, espaçador plástico Ø4mm, parafuso M8x25mm, porca e anilha galvanizada. Orifício de montagem em forma de feijão permite ajuste de posição.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: GPV-700-18
Características do produto
[PIM] obejmy #164
- Tipo de acessório Abraçadeira universal
- Cor Verde RAL 6005
Descrição
Chapa de 2 mm dobrada em U com abertura interior de 16 mm, furo oblongo para ajuste, espaçador de plástico para arame Ø 4 mm e parafuso M8 × 25
Sobre o produto

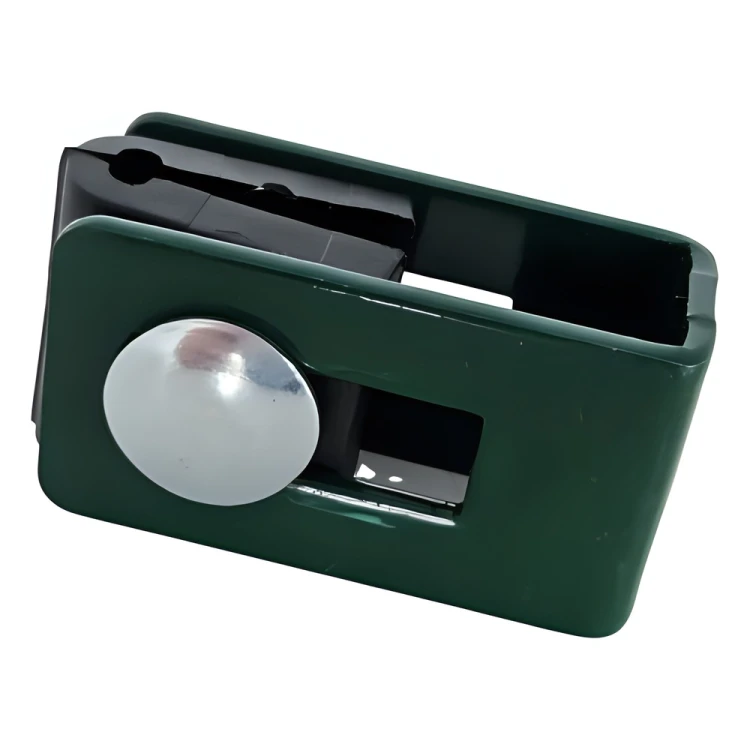

A abraçadeira universal (conector) destina-se à fixação de painéis de vedação a postes de diferentes secções. A chapa dobrada em U envolve o espaçador de plástico, no qual se encaixa o arame do painel.

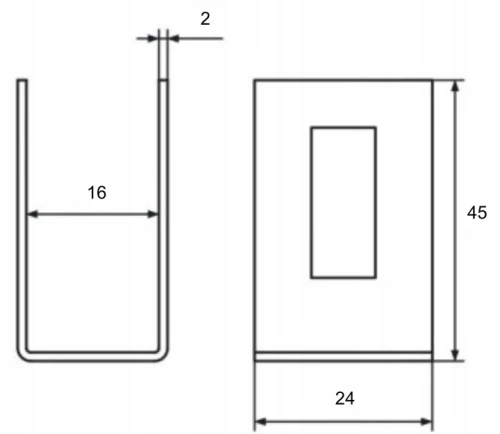

A abertura interior do U é de 16 mm, a chapa tem uma espessura de 2 mm e a abraçadeira mede 24 × 45 mm. O furo oblongo permite deslocar o parafuso M8 × 25 e ajustar a posição do painel. O conjunto inclui: abraçadeira, espaçador para arame Ø 4 mm, parafuso, porca e anilha.
O revestimento (zincado + pintura a pó, verde RAL 6005) protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição.
Seleção e montagem
- ✓Verifique o diâmetro do arame do painel – o conjunto inclui um espaçador Ø 4 mm.
- ✓Coloque o arame do painel no orifício do espaçador de plástico, no interior da abraçadeira.
- ✓Passe o parafuso M8 × 25 pelos furos oblongos, ajuste a posição do painel e aperte a porca com a anilha.
Importante
O espaçador incluído no conjunto é adequado para arame Ø 4 mm. Para arame de outro diâmetro, encomende o espaçador Ø 3 mm lub Ø 5 mm – indique-o nas observações da encomenda.
Ficheiros para download
Narrow universal bracket.pdf
151.43 kB
Suporte universal estreito
