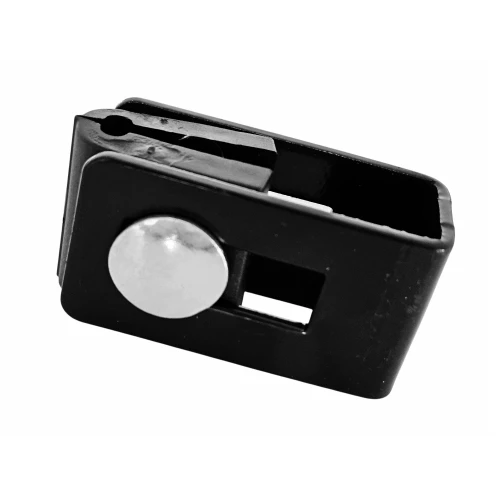

Abraçadeira universal suporte conector para painéis de vedação preto

Chapa de 2 mm dobrada em U com abertura interior de 16 mm, furo oblongo para ajuste, espaçador de plástico para arame Ø 4 mm e parafuso M8 × 25

Abrir o desenho cotado em tamanho real

Sobre o produto

A abraçadeira universal (conector) destina-se à fixação de painéis de vedação a postes de diferentes secções. A chapa dobrada em U envolve o espaçador de plástico, no qual se encaixa o arame do painel.

A abertura interior do U é de 16 mm, a chapa tem uma espessura de 2 mm e a abraçadeira mede 24 × 45 mm. O furo oblongo permite deslocar o parafuso M8 × 25 e ajustar a posição do painel. O conjunto inclui: abraçadeira, espaçador para arame Ø 4 mm, parafuso, porca e anilha.

O revestimento (zincado + pintura a pó, preto RAL 9005) protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, escolha o acabamento de acordo com as condições de exposição.

Dimensões

Material e revestimento

Unidade de venda

Seleção e montagem

• ✓Verifique o diâmetro do arame do painel – o conjunto inclui um espaçador Ø 4 mm.
• ✓Coloque o arame do painel no orifício do espaçador de plástico, no interior da abraçadeira.
• ✓Passe o parafuso M8 × 25 pelos furos oblongos, ajuste a posição do painel e aperte a porca com a anilha.
