Varão roscado dobrado em L para frechal (ligador roscado dobrado) M14×400 mm – galvanizado
Leave feedback on the product

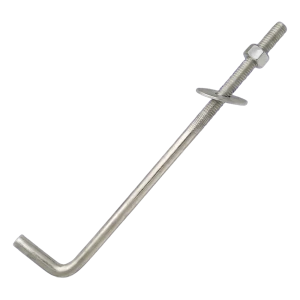

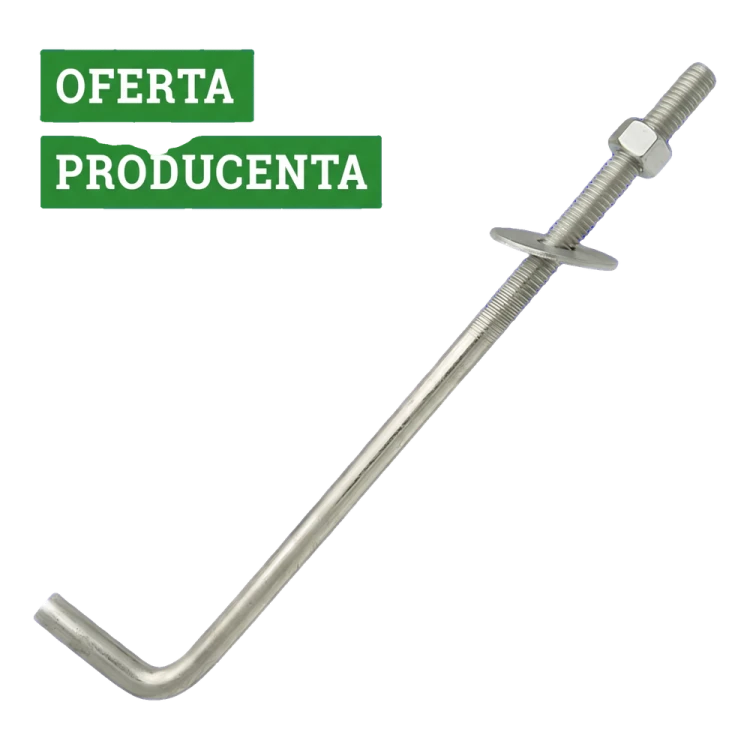

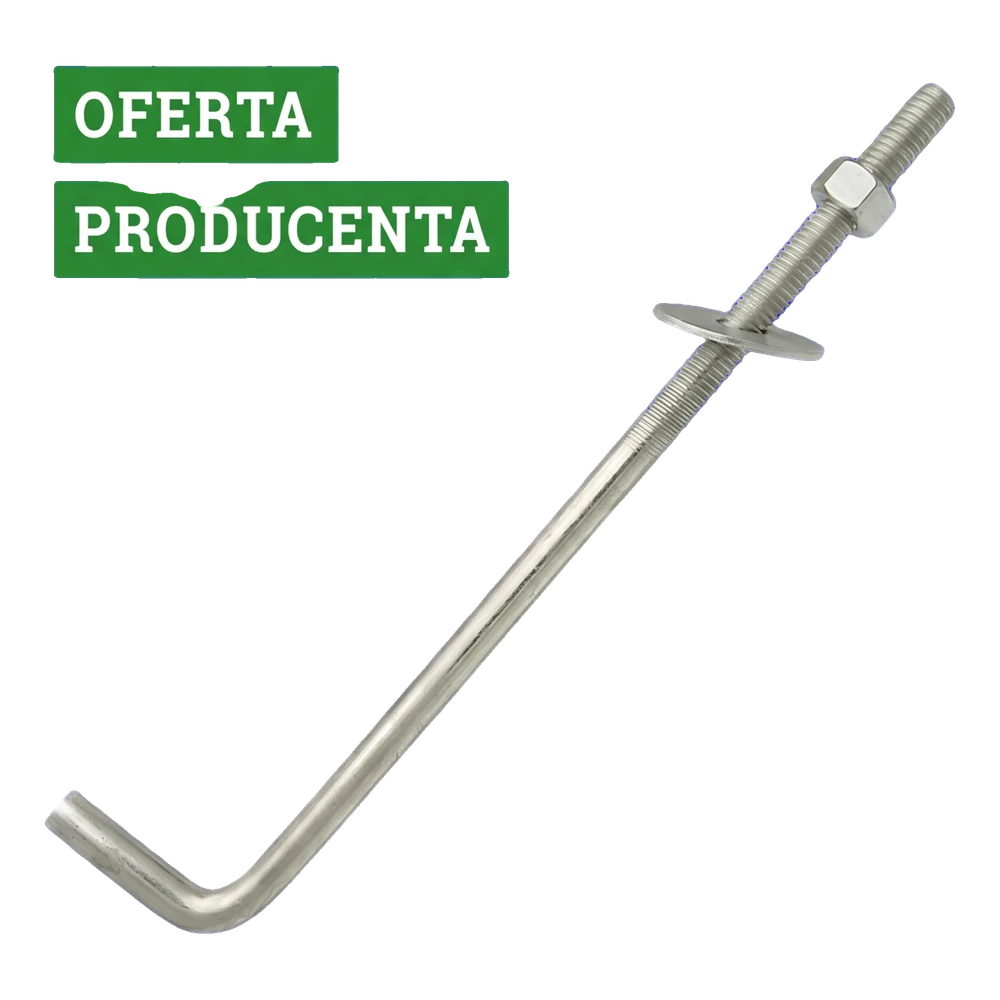

Âncora para frechais tipo L (parafuso em gancho), zincada. Rosca M14, comprimento total 400 mm, peso 0,480 kg. Varão de aço dobrado em ângulo reto, com extremidade roscada chanfrada. Para a fixação de frechais na viga de cintagem em betão.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-195
Características do produto
[PIM] Łączniki #79
- Tipo de conector Varão roscado em L para frechal
- Tipo de rosca M14
- Material Aço
- Comprimento [mm] 400
- Revestimento Galvanizada
Descrição

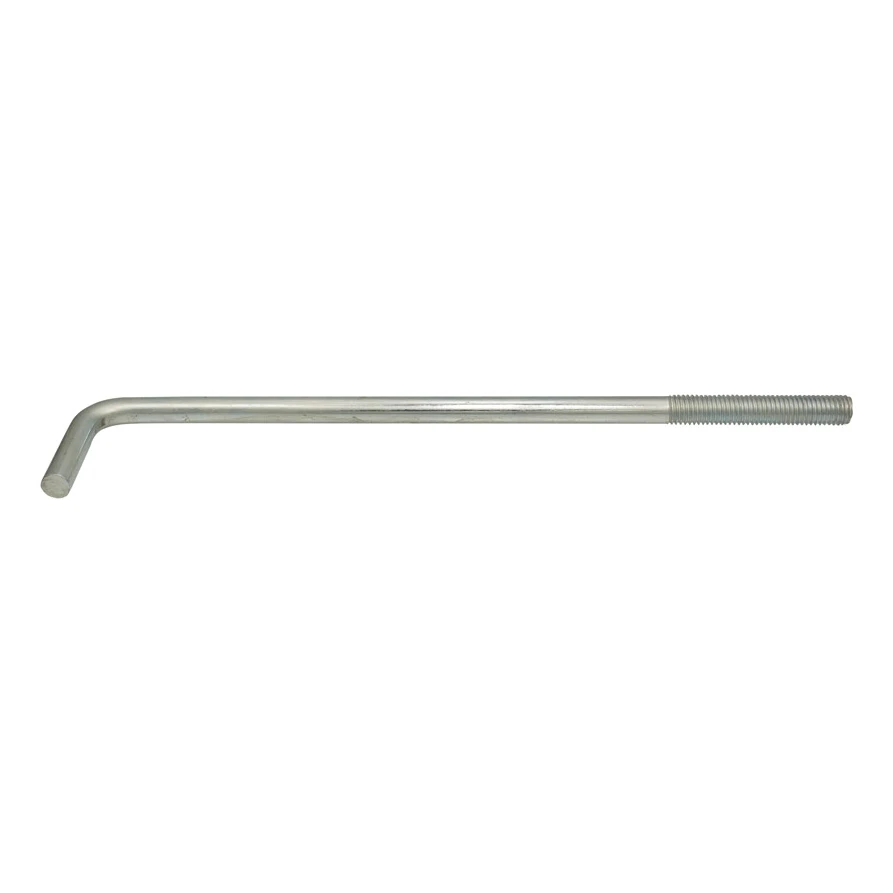

Varão com rosca métrica numa extremidade e dobra em ângulo reto na outra — varão de ancoragem para fixar frechais e vigas em betão; acabamento: zincado
Sobre o produto

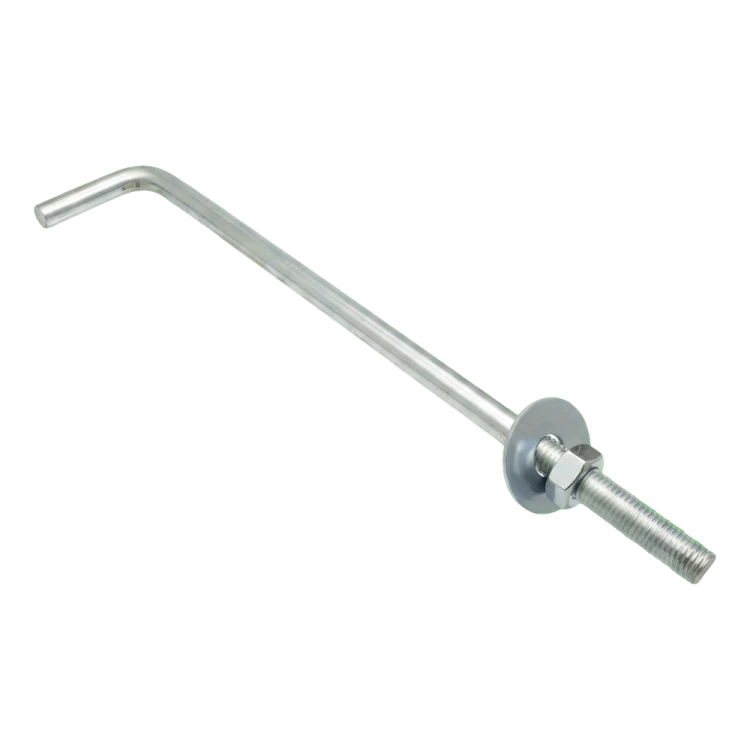

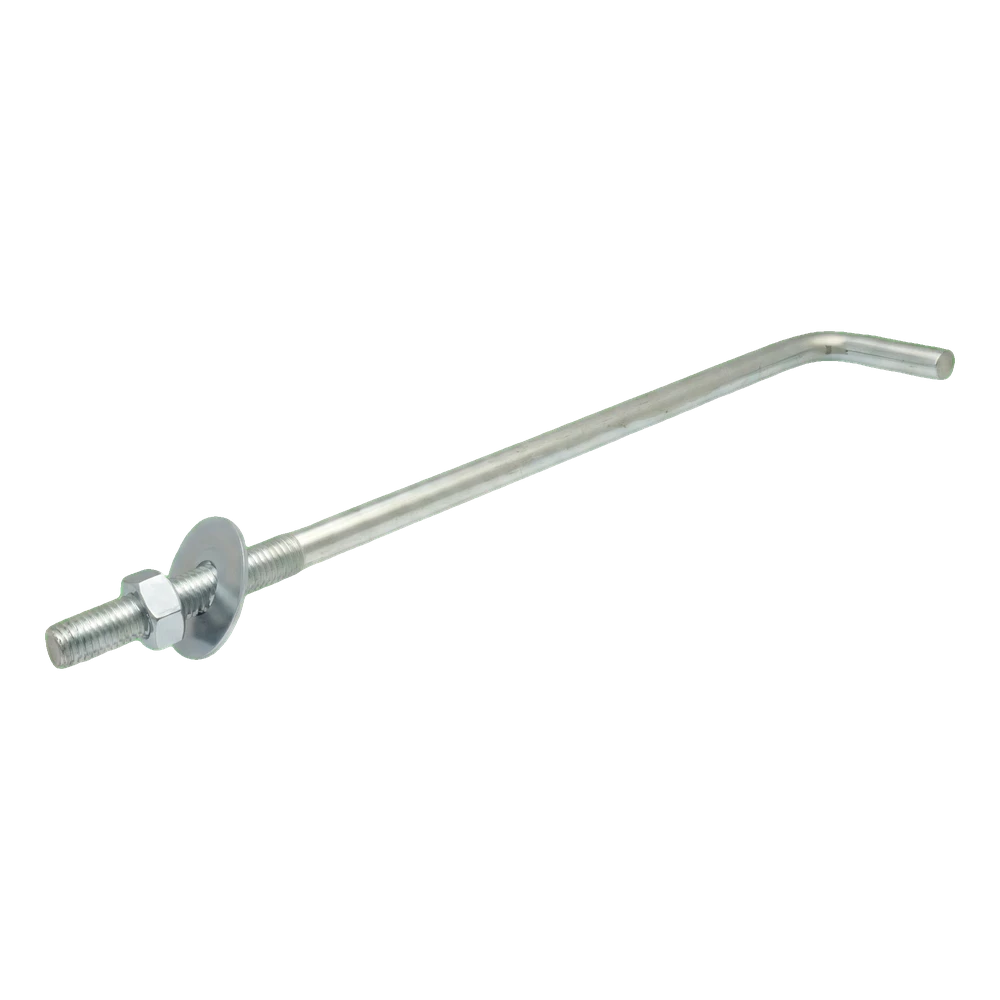

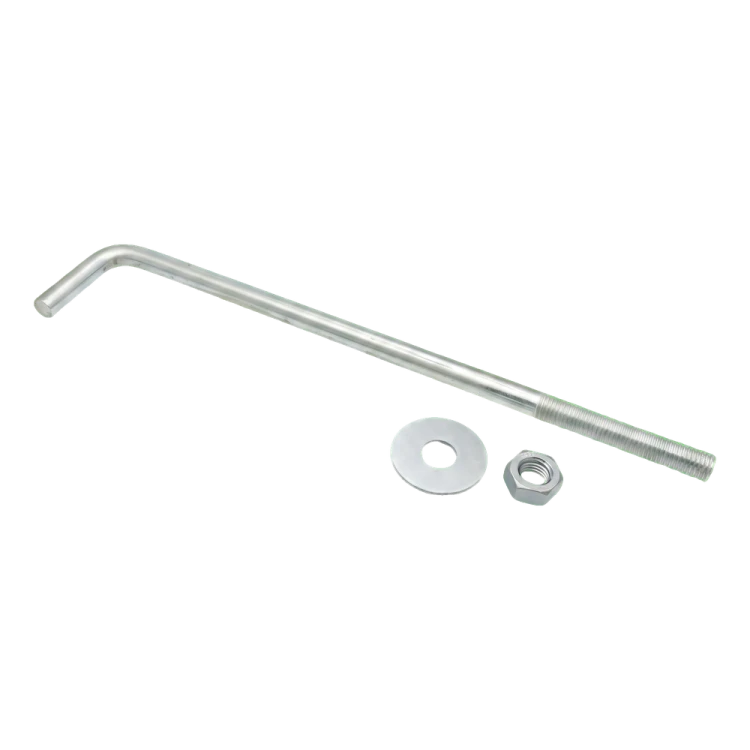

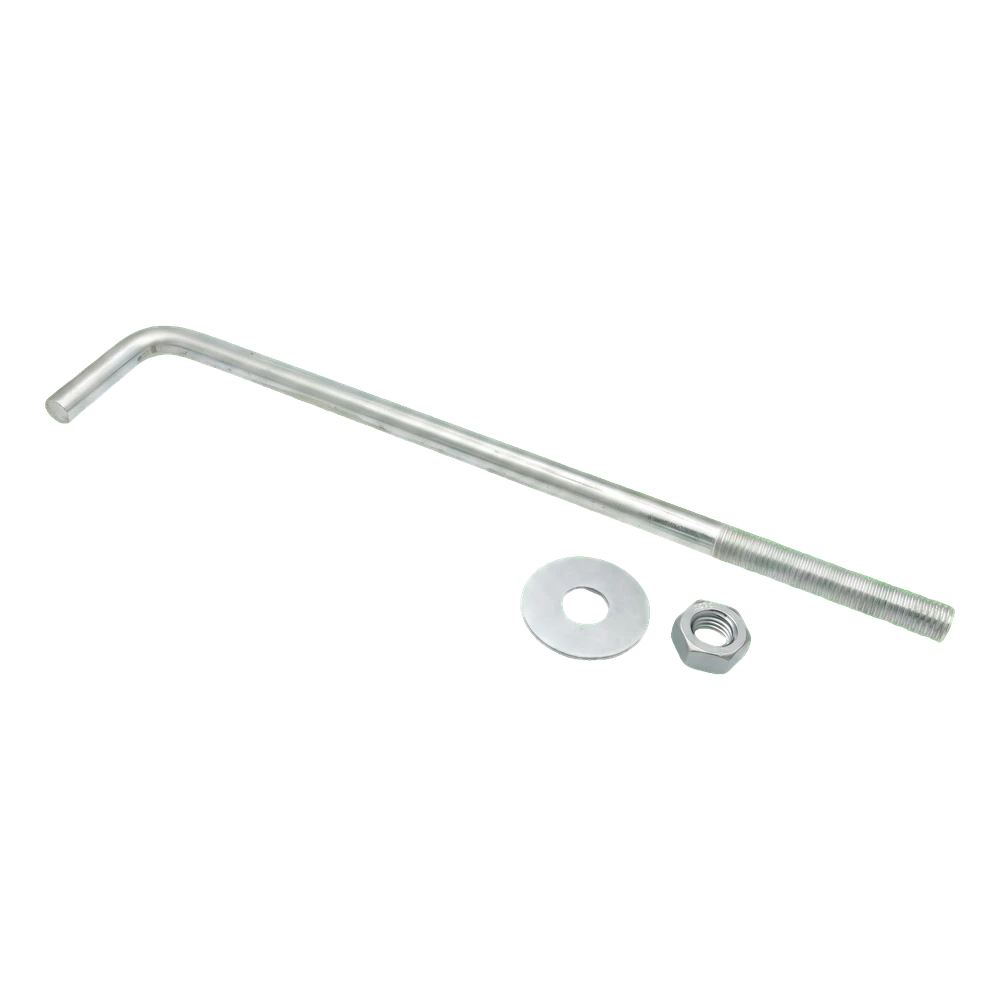

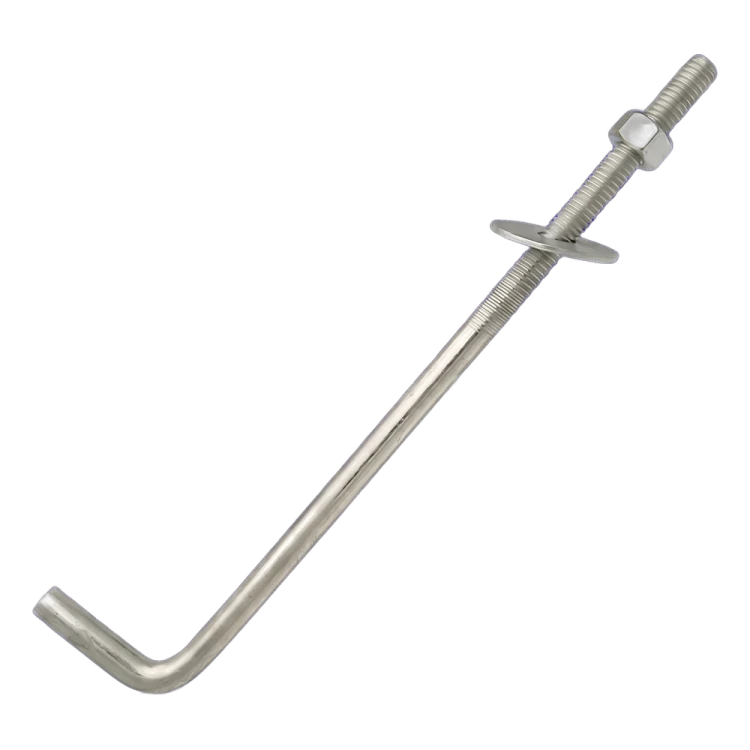

O varão roscado dobrado em L para frechal (varão de ancoragem em L) destina-se à ancoragem de frechais, soleiras e vigas de madeira em betão, por exemplo, numa cinta ou fundação. Consiste num varão com rosca métrica numa extremidade e uma dobra em ângulo reto na outra. A extremidade dobrada fica embebida no betão, e na rosca saliente colocam-se uma anilha e uma porca para fixar o elemento de madeira.

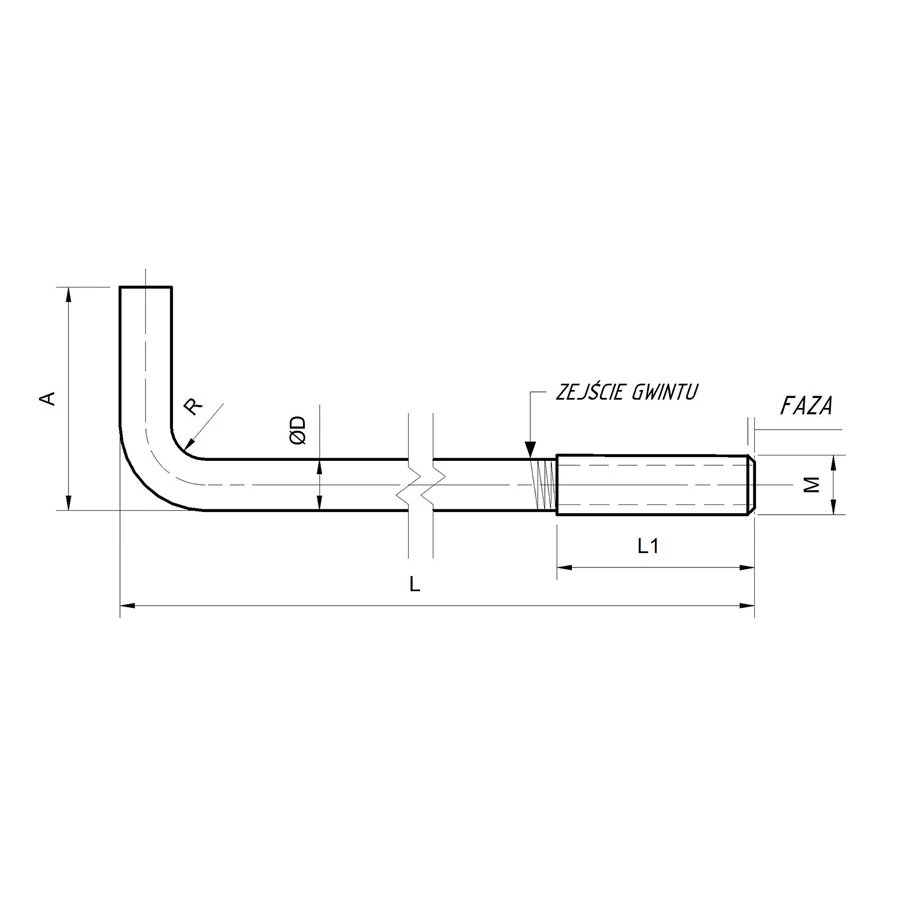

A designação M14 indica a medida da rosca métrica, em função da qual se seleciona a porca. A dimensão L, ou seja, 400 mm, corresponde ao comprimento total do varão de ancoragem. Os comprimentos da rosca e da parte dobrada não são indicados pelo fornecedor — no desenho ilustrativo, são meramente indicativos. Distribua os varões de ancoragem de acordo com o projeto e coloque-os na cofragem antes da betonagem, com a parte dobrada no betão e a rosca virada para cima. Deixe acima do betão um troço roscado suficiente para a espessura do frechal, a anilha e a porca M14. Após a presa do betão, furam-se os frechais na posição dos varões de ancoragem, colocam-se e apertam-se as porcas com as anilhas.
Acabamento: zincado. Em locais húmidos, escolha a versão zincada e adeque a proteção às condições de exposição. A classe do aço e a capacidade resistente do varão de ancoragem não são indicadas pelo fornecedor. O espaçamento, o comprimento de ancoragem e o diâmetro são definidos pelo projeto de estruturas.
Seleção e montagem
- ✓Distribua os varões de ancoragem de acordo com o projeto e coloque-os na cofragem antes da betonagem — com a parte dobrada no betão e a rosca virada para cima.
- ✓Deixe acima do betão um troço roscado suficiente para a espessura do frechal, a anilha e a porca M14.
- ✓Após a presa do betão, fure o frechal na posição dos varões de ancoragem, coloque-o e aperte as porcas com as anilhas.
Importante
O fornecedor não indica a capacidade resistente do varão de ancoragem. O espaçamento, o comprimento de ancoragem e o diâmetro são definidos pelo projeto de estruturas.
