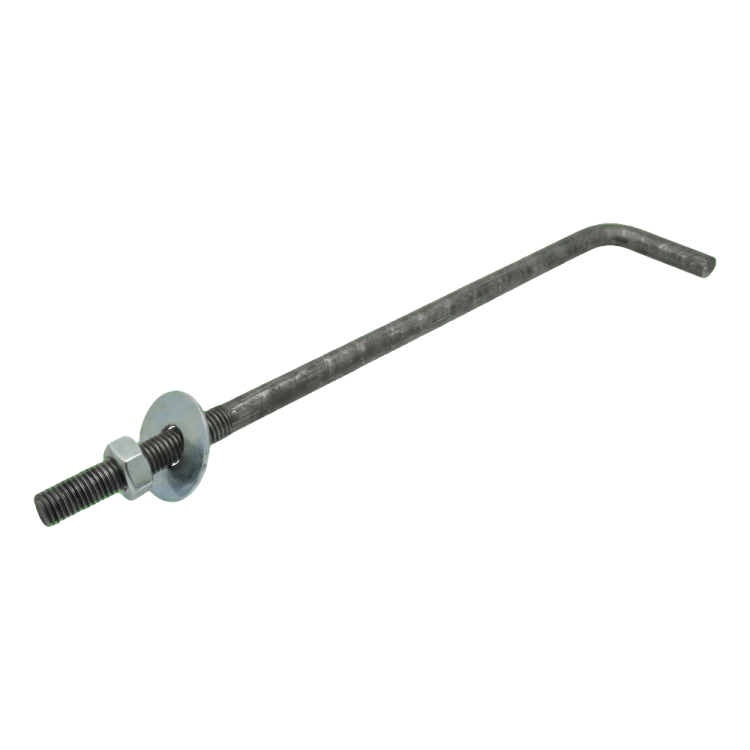

Varão roscado dobrado em L para frechal (ligador roscado dobrado) M12 × 300 mm, preto
Leave feedback on the product
Parafuso de ancoragem dobrado tipo L (ancoragem para frechais) M12 x 300 mm, preto, em aço. Rosca M12, comprimento total de 300 mm, peso de 0,286 kg. Varão sem revestimento anticorrosivo. Para ancoragem de frechais em cintas de betão.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-282
Características do produto
[PIM] Łączniki #79
- Tipo de conector Varão roscado em L para frechal
- Tipo de rosca M12
- Material Aço
- Comprimento [mm] 300
- Revestimento Aço preto (sem revestimento)
Descrição
Varão com rosca métrica numa extremidade e dobra em ângulo reto na outra — varão de ancoragem para fixar frechais e vigas em betão; acabamento: preto
Sobre o produto

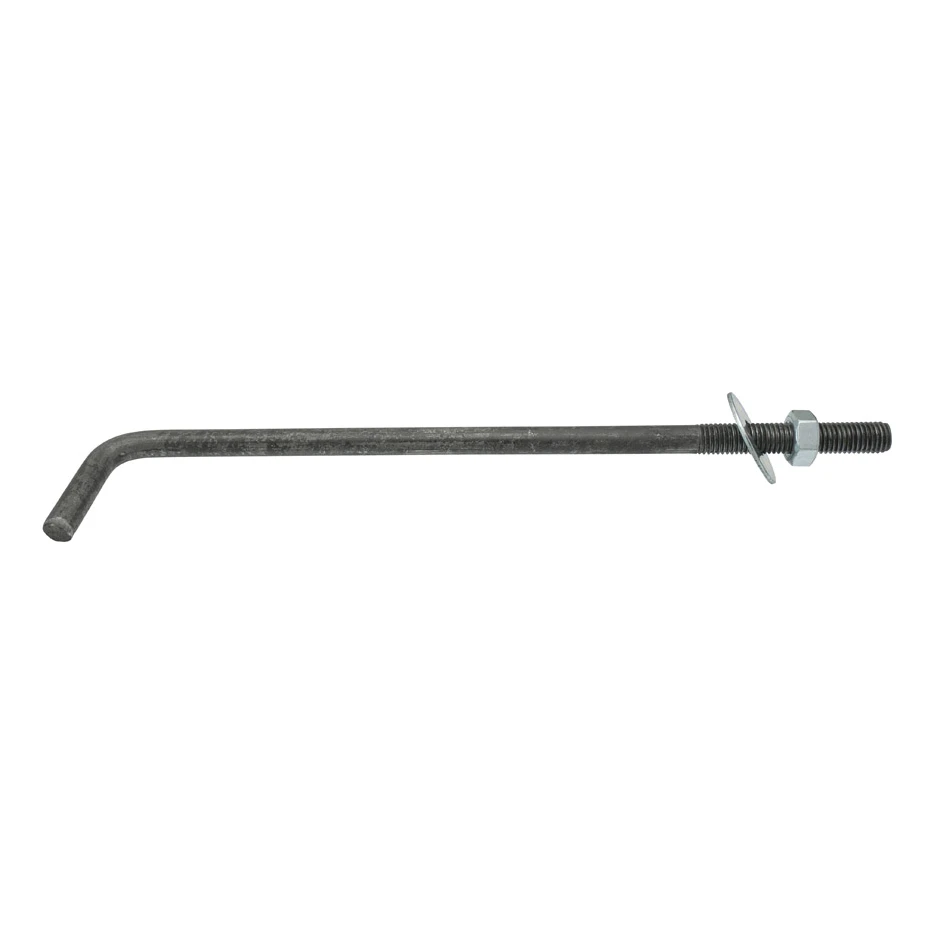

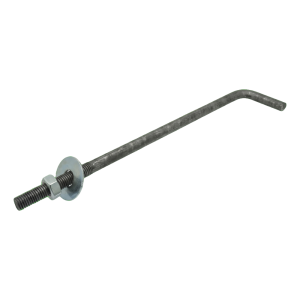

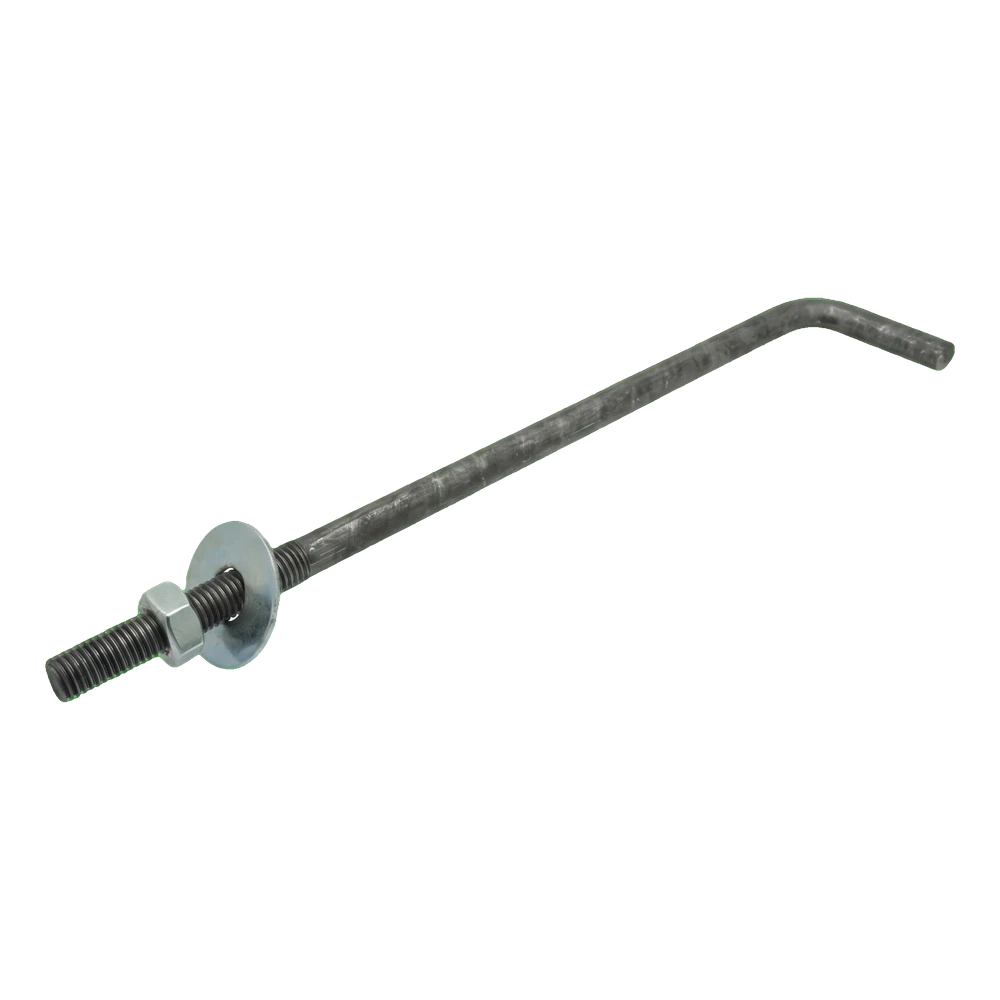

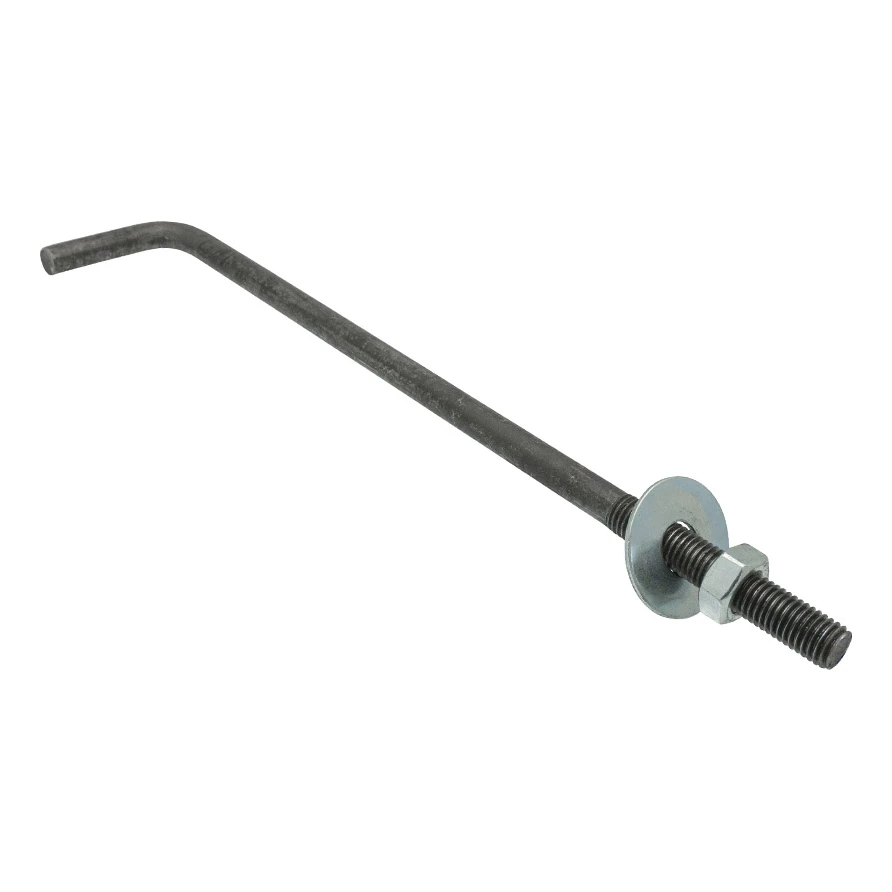

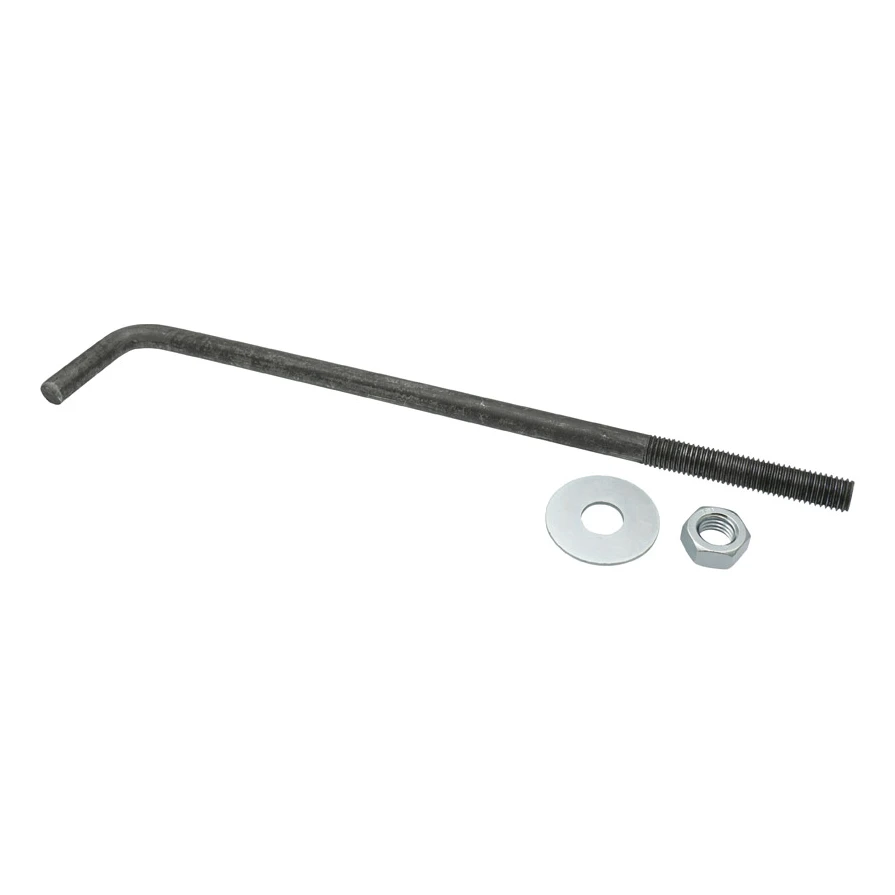

O varão roscado dobrado em L para frechal (varão de ancoragem em L) destina-se à ancoragem de frechais, soleiras e vigas de madeira em betão, por exemplo, numa cinta ou fundação. Consiste num varão com rosca métrica numa extremidade e uma dobra em ângulo reto na outra. A extremidade dobrada fica embebida no betão, e na rosca saliente colocam-se uma anilha e uma porca para fixar o elemento de madeira.

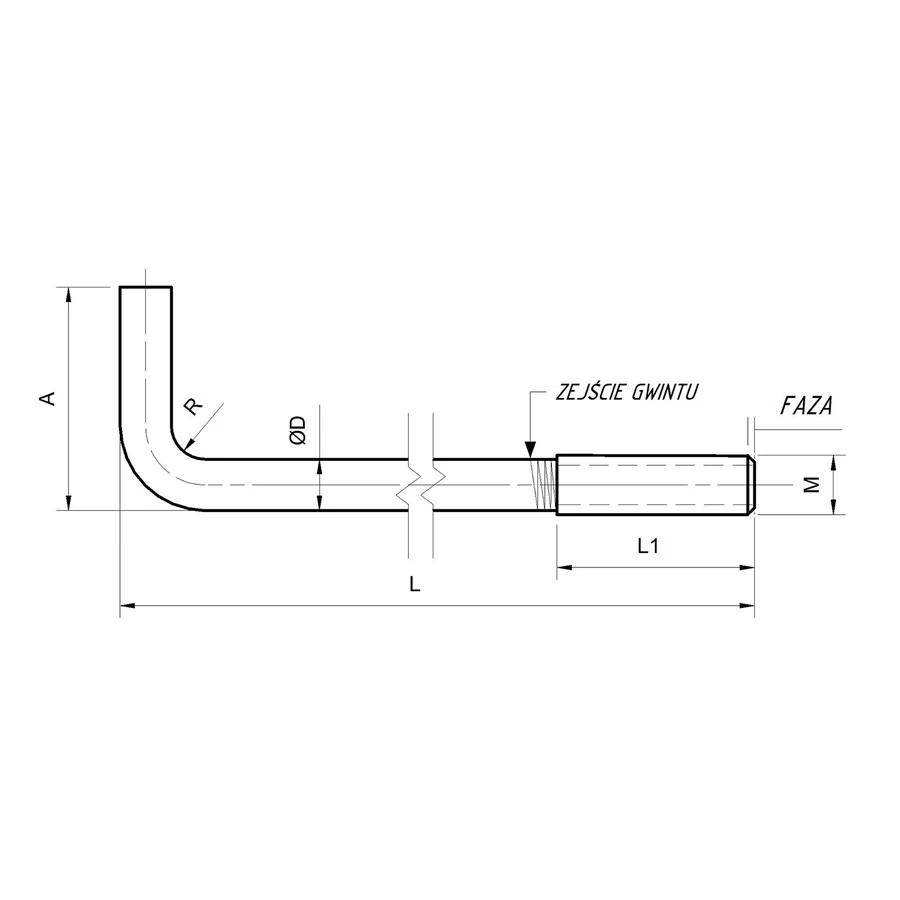

A designação M12 indica a medida da rosca métrica, em função da qual se seleciona a porca. A dimensão L, ou seja, 300 mm, corresponde ao comprimento total do varão de ancoragem. Os comprimentos da rosca e da parte dobrada não são indicados pelo fornecedor — no desenho ilustrativo, são meramente indicativos. Distribua os varões de ancoragem de acordo com o projeto e coloque-os na cofragem antes da betonagem, com a parte dobrada no betão e a rosca virada para cima. Deixe acima do betão um troço roscado suficiente para a espessura do frechal, a anilha e a porca M12. Após a presa do betão, furam-se os frechais na posição dos varões de ancoragem, colocam-se e apertam-se as porcas com as anilhas.
Acabamento: preto. Em locais húmidos, escolha a versão zincada e adeque a proteção às condições de exposição. A classe do aço e a capacidade resistente do varão de ancoragem não são indicadas pelo fornecedor. O espaçamento, o comprimento de ancoragem e o diâmetro são definidos pelo projeto de estruturas.
Seleção e montagem
- ✓Distribua os varões de ancoragem de acordo com o projeto e coloque-os na cofragem antes da betonagem — com a parte dobrada no betão e a rosca virada para cima.
- ✓Deixe acima do betão um troço roscado suficiente para a espessura do frechal, a anilha e a porca M12.
- ✓Após a presa do betão, fure o frechal na posição dos varões de ancoragem, coloque-o e aperte as porcas com as anilhas.
Importante
O fornecedor não indica a capacidade resistente do varão de ancoragem. O espaçamento, o comprimento de ancoragem e o diâmetro são definidos pelo projeto de estruturas.
