V-TAC OHS40K-100 – sistema modular de armazenamento de energia de alta tensão LiFePO4 40,96 kWh
Leave feedback on the product
Sistema de armazenamento de energia V-TAC OHS40K-100, modular, de alta tensão, LiFePO4. 8 módulos de bateria, energia nominal de 40,96 kWh, capacidade útil de 32,77 kWh. Tensão nominal de 409,6 V DC, corrente de carga/descarga 40 A/50 A. Vida útil ≥6000 ciclos. BMS com comunicação CAN, certificado CEI 0-21. Garantia
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: GPV-402-14
Descrição
V-TAC OHS40K-100 – sistema modular de armazenamento de energia de alta tensão LiFePO4 40,96 kWh

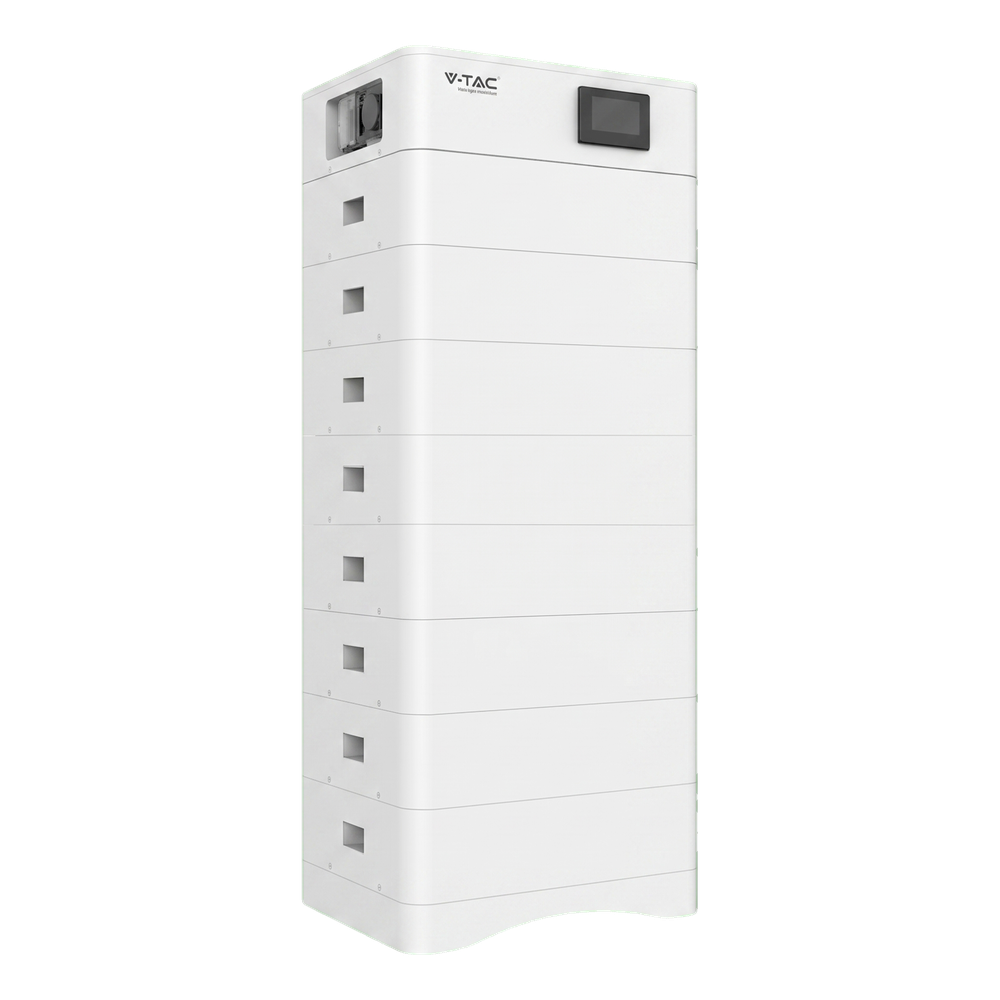

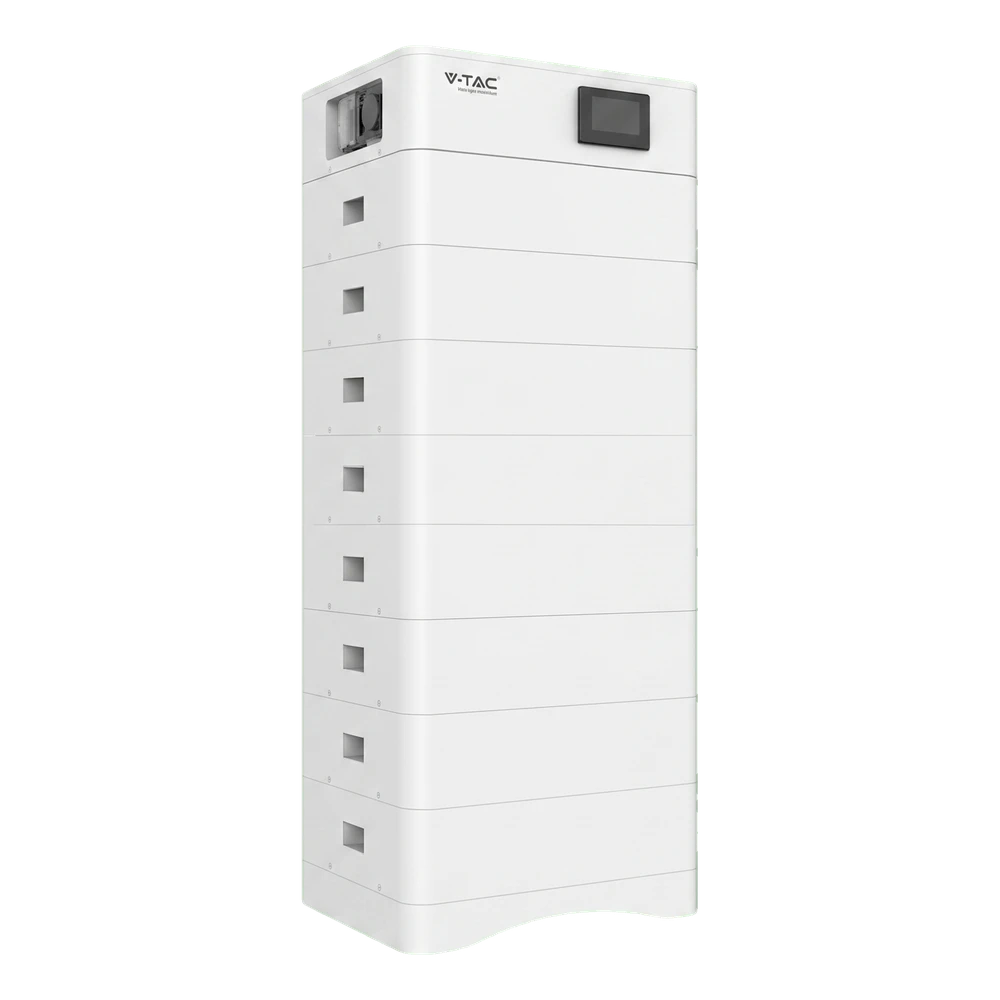

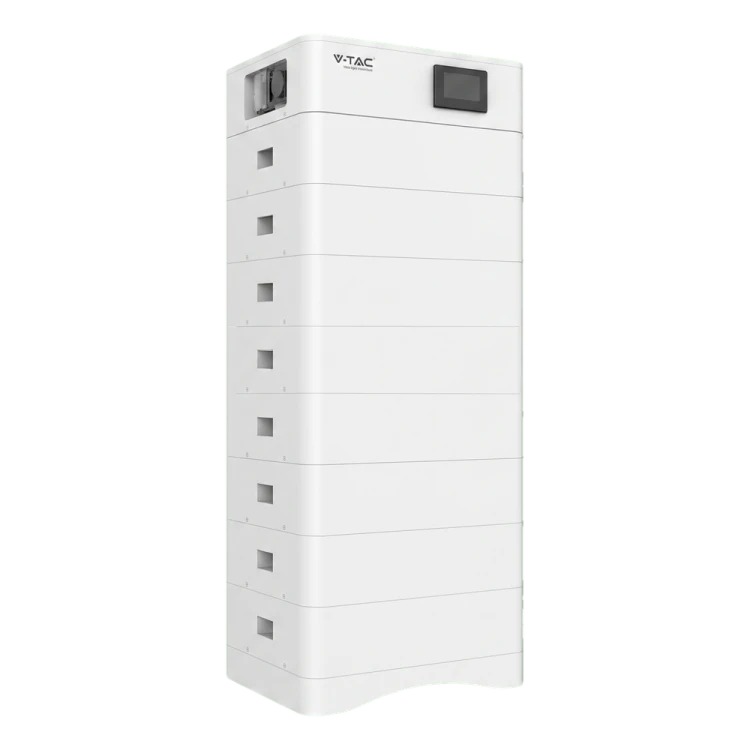

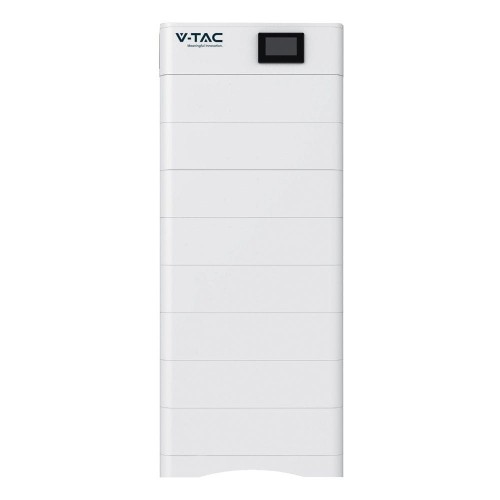

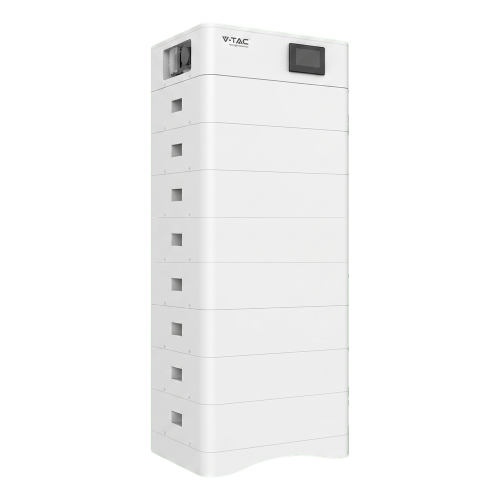

V-TAC OHS40K-100 é um sistema modular de armazenamento de energia de alta tensão concebido para grandes instalações residenciais, comerciais e industriais. O sistema é composto por módulos de bateria LiFePO4 (VT-OH-5K) empilhados sobre uma base dedicada, encimados por um módulo de controlo BMS — tudo fornecido como um conjunto completo com cablagem, pronto para instalação imediatamente após a entrega. A elevada tensão de funcionamento do sistema garante uma cooperação eficaz com os inversores híbridos modernos, e a construção empilhada permite uma montagem compacta mesmo em espaços reduzidos. O sistema integrado BMS com comunicação CAN monitoriza em tempo real a tensão, a corrente e a temperatura de cada célula, garantindo a segurança e a longa vida útil de todo o sistema. A elevada classe de proteção permite a instalação tanto no interior como no exterior do edifício, e a certificação CEI 0-21 confirma a conformidade com os requisitos europeus de ligação à rede.
Principais vantagens e aplicações

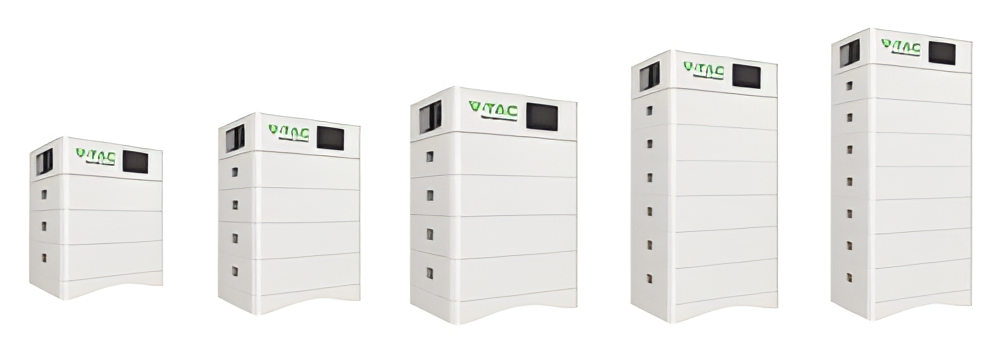

- Construção modular empilhável — configuração flexível do sistema adaptada aos requisitos de cada instalação
- Tecnologia duradoura LiFePO4 (LFP) que garante uma exploração plurianual e sem manutenção, sem necessidade de substituição das células
- Conjunto completo fornecido com base, módulos de bateria, módulo de controlo BMS e cablagem de comunicação e de alimentação
- Elevada classe de proteção que permite a montagem interior e exterior sem coberturas adicionais
- Monitorização em tempo real com algoritmo SOC inteligente — controlo total sobre o estado do sistema
Especificações técnicas
| Sistema de armazenamento | |
|---|---|
| Modelo | OHS40K-100 |
| Tipo de bateria | LiFePO4 (LFP) |
| Número de módulos de bateria | 8 |
| Energia nominal do sistema | 40,96 kWh |
| Capacidade útil | 32,77 kWh |
| Tensão nominal do sistema | 409,6 V DC |
| Corrente recomendada de carga / descarga | 40 A / 50 A |
| Vida útil (ciclos) | ≥ 6 000 (25±2 °C, 0,5C/0,5C, EOL 70%) |
| Garantia | 10 anos |
| Módulo de bateria VT-OH-5K | |
| Energia nominal do módulo | 5,12 kWh |
| Capacidade útil do módulo | 100 Ah |
| Tensão nominal do módulo | 51,2 V DC |
| Dimensões do módulo (larg. × prof. × alt.) | 590 × 420 × 194 mm |
| Peso do módulo | 45,6 kg |
| Módulo de controlo BMS | |
| Tensão de funcionamento do BMS | 120–750 V DC |
| Corrente nominal / máx. de carga e descarga | 40 A / 50 A |
| Comunicação | CAN |
| Dimensões do BMS (larg. × prof. × alt.) | 590 × 420 × 165 mm |
| Peso do BMS | 16,1 kg |
| Condições de funcionamento e instalação | |
| Temperatura de funcionamento — carga | 0 ~ +45 °C |
| Temperatura de funcionamento — descarga | -10 ~ +55 °C |
| Temperatura de armazenamento | 0 ~ +35 °C |
| Altitude máxima de instalação acima do nível do mar | ≤ 2 000 m |
| Classe de proteção | IP65 |
| Método de instalação | vertical |
| Conformidade com a norma | CEI 0-21 |
| Dados gerais | |
| Dimensões do sistema (larg. × prof. × alt.) | 590 × 420 × 1 453 mm |
| Peso do sistema | 389,4 kg |
| Dimensões da base (larg. × prof. × alt.) | 590 × 420 × 80 mm |
| Peso da base | 8,5 kg |
| Parâmetros monitorizados | tensão do sistema, corrente, tensão da célula, temperatura da célula, temperatura do módulo |
| Algoritmo SOC | algoritmo inteligente |
| Conteúdo do conjunto | 1× base, 8× módulo de bateria VT-OH-5K, 1× módulo de controlo BMS, cabo de comunicação de 2 m, cabo de alimentação 25 mm² / 2 m |
| EAN | 3800170224339 |
Ficheiros para download
INSTRUCTION MANUAL 1200XX-scalable-all-models.pdf
873.80 kB
MANUAL DE INSTRUÇÕES 1200XX-escalável-todos-os-modelos
