Synerga Balus 1 – kit de montagem PV para guarda-corpo de varanda
Synerga Balus 1 é um kit de montagem completo que permite fixar painéis fotovoltaicos numa guarda-corpo de varanda, terraço ou outra grade. Graças à utilização de aço inoxidável H17 e alumínio 6060, a construção é leve, durável e resistente às condições atmosféricas. O kit foi concebido para módulos PV com uma altura máxima de 1052 mm e proporciona um ângulo de inclinação do painel de 10°.
O design moderno e minimalista do suporte faz com que o painel instalado se harmonize com a fachada do edifício. Uma solução ideal para edifícios multifamiliares e para todos os locais onde não é possível instalar sistemas PV no telhado ou no solo.
Parâmetros técnicos
- Dimensão máxima dos painéis PV: 1052 mm
- Ângulo de inclinação do painel: 10°
- Material dos suportes: aço inoxidável 1.4016/H17, espessura 5 mm
- Material das cantoneiras 65×65: aço inoxidável 1.4016/H17
- Material dos conectores e perfis: alumínio 6060
- Perfis de montagem: 40×40×1040 mm
- Vedante: EPDM 80 cm

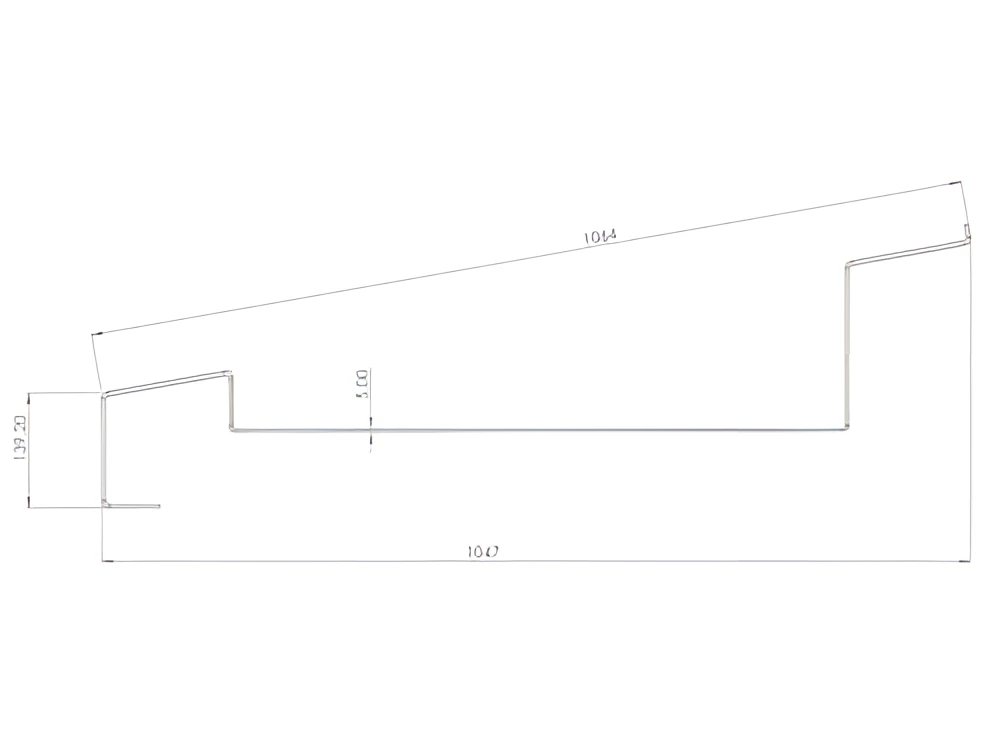

- Dimensões do suporte de carga: comprimento 1000 mm, diagonal 1014 mm, profundidade 139,20 mm, espessura 3 mm
- Peso da embalagem: 6,75 kg
- Dimensões da embalagem: 114 × 36 × 7 cm

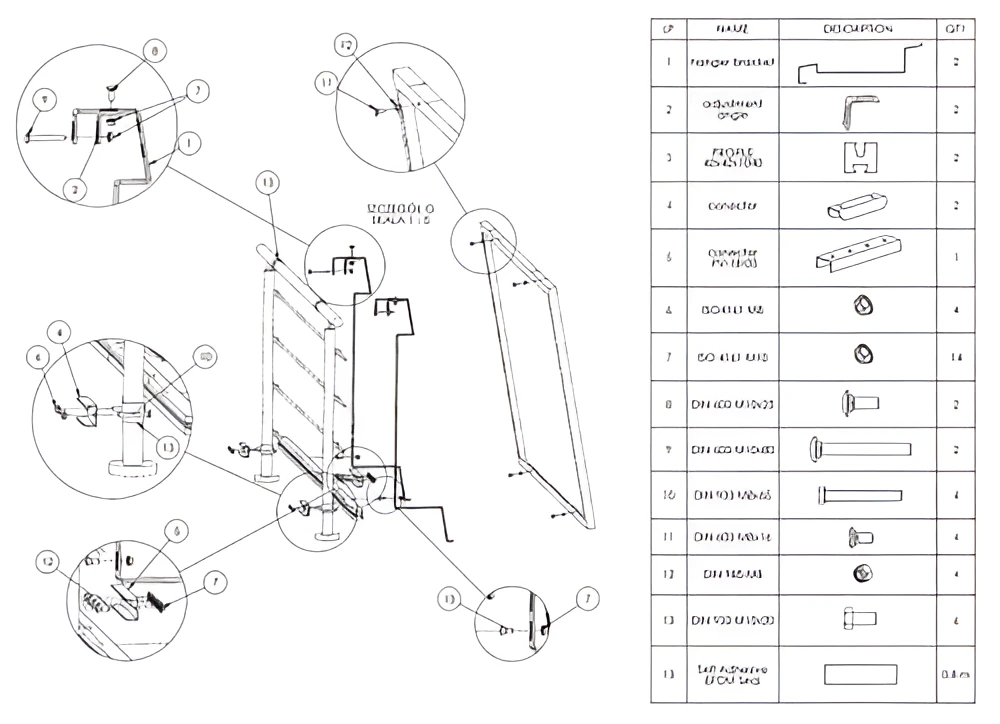

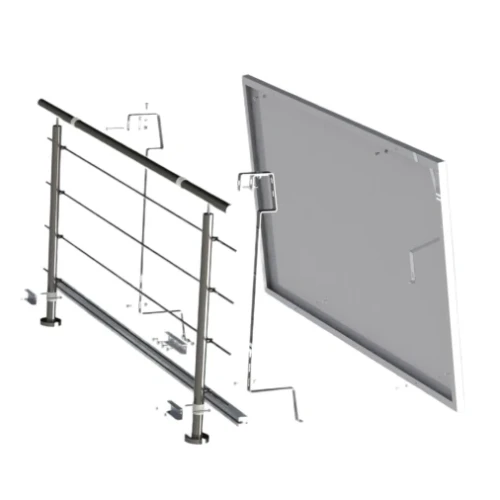

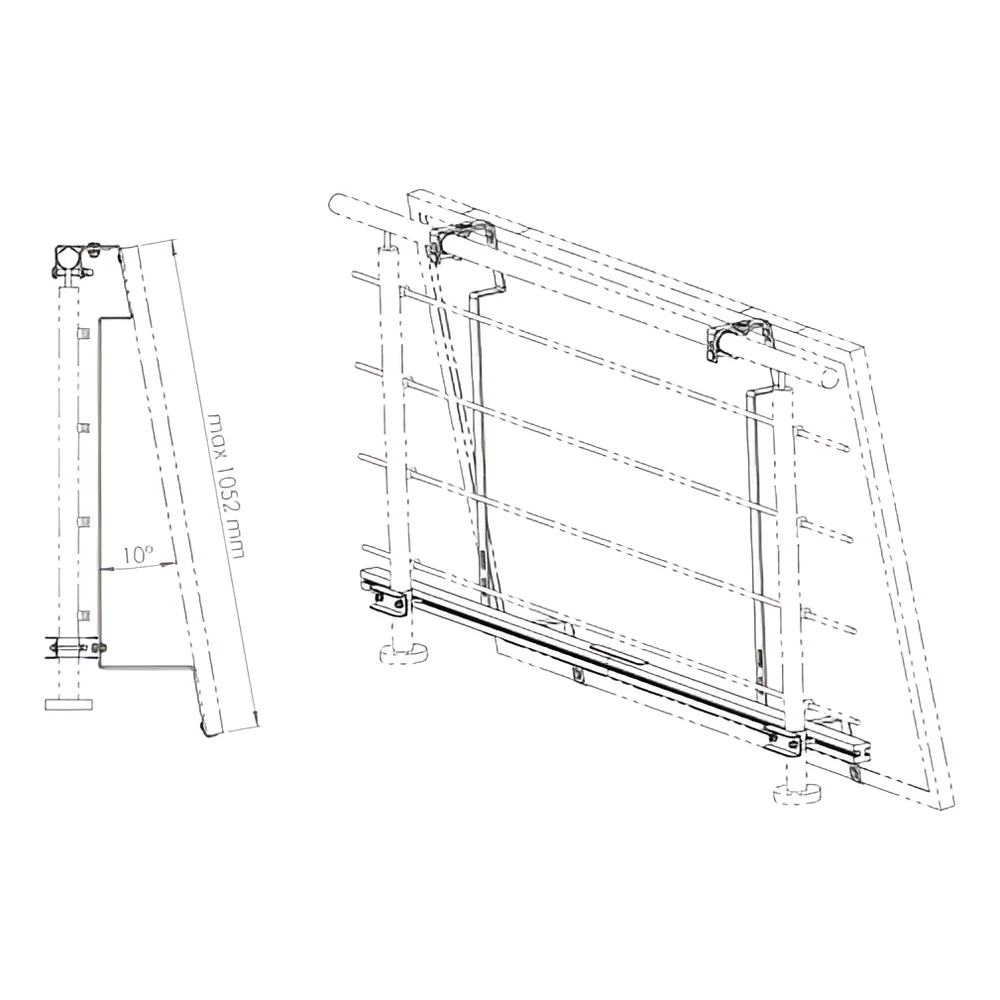

Esquema de montagem e vista da construção

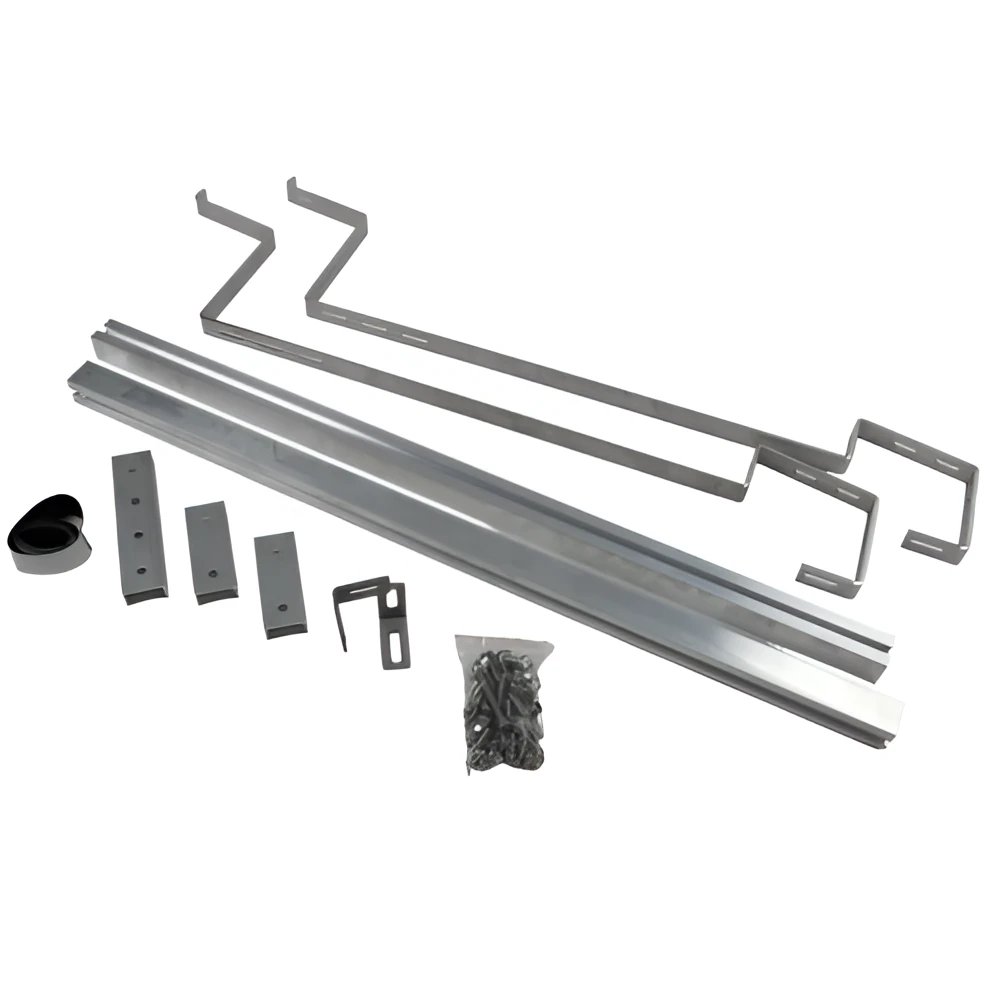

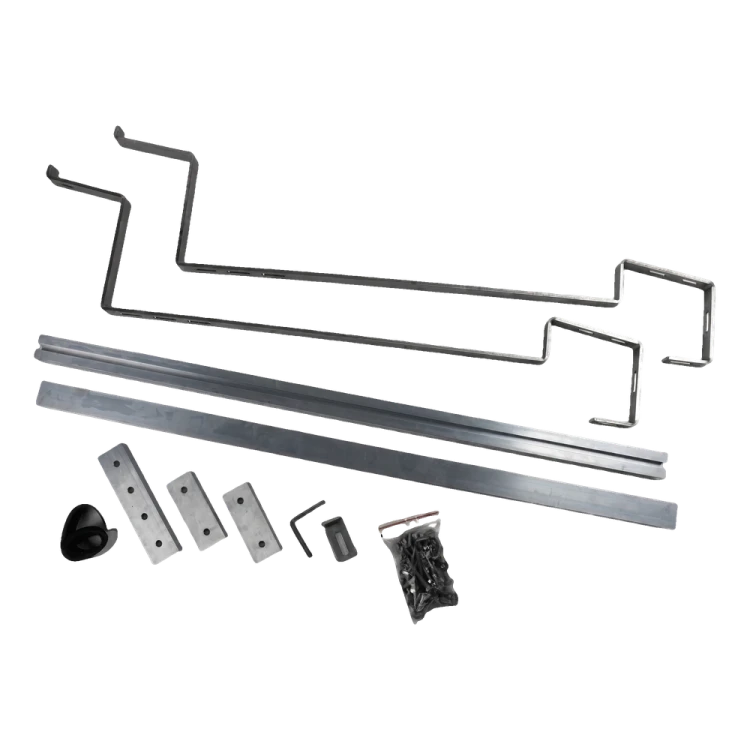

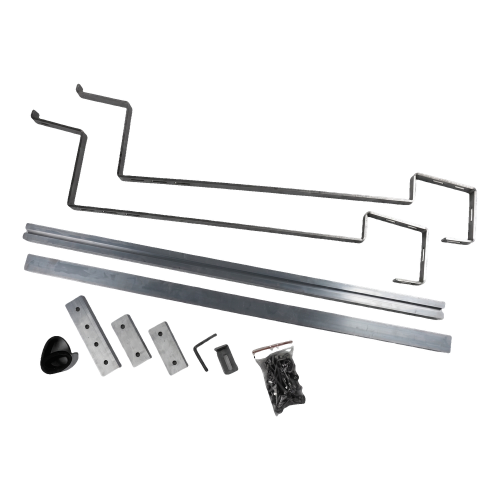

Conteúdo do kit
O kit inclui dois suportes para painéis fotovoltaicos, perfis de montagem 40×40×1040 mm, vedante EPDM 0,8 m e um conjunto completo de parafusos, porcas e conectores necessários para instalar o painel na grade.
Lista de peças do kit Balus 1
| N.º | Nome | Quantidade |
|---|---|---|
| 1 | Suporte da estrutura | 2 |
| 2 | Conector angular | 2 |
| 3 | Inserto plástico | 2 |
| 4 | Conector | 2 |
| 5 | Suporte do conector | 1 |
| 6 | Porca M6 | 4 |
| 7 | Porca M8 | 14 |
| 8 | Parafuso M6×20 | 2 |
| 9 | Parafuso M8×40 | 2 |
| 10 | Bucha 8×40 | 4 |
| 11 | Parafuso M4×10 | 4 |
| 12 | Porca M4 | 4 |
| 13 | Parafuso M8×20 | 6 |
| 14 | Fita adesiva EPDM | 0,4 m |
Especificação de materiais
Especificação técnica
| Parâmetro | Valor |
|---|---|
| Dimensão máxima dos painéis PV | 1052 mm |
| Ângulo de inclinação | 10° |
| Material dos suportes | Aço inoxidável 1.4016/H17 |
| Material das cantoneiras 65×65 | Aço inoxidável 1.4016/H17 |
| Material dos conectores e perfis | Alumínio 6060 |
| Perfis de montagem | 40×40×1040 mm |
| Suportes – comprimento | 1047 mm |
| Suportes – espessura | 5 mm |
| Vedante EPDM | 80 cm |
| Peso da embalagem | 6,75 kg |
| Dimensões da embalagem | 114 × 36 × 7 cm |
Aplicação
O kit Balus 1 destina-se à montagem em guarda-corpos de varandas. É uma solução dedicada a edifícios multifamiliares e a locais onde a instalação de um sistema fotovoltaico clássico no telhado ou no solo não é possível. Todos os componentes são fabricados com materiais anticorrosivos, garantindo um suporte duradouro e seguro do painel em condições exteriores.

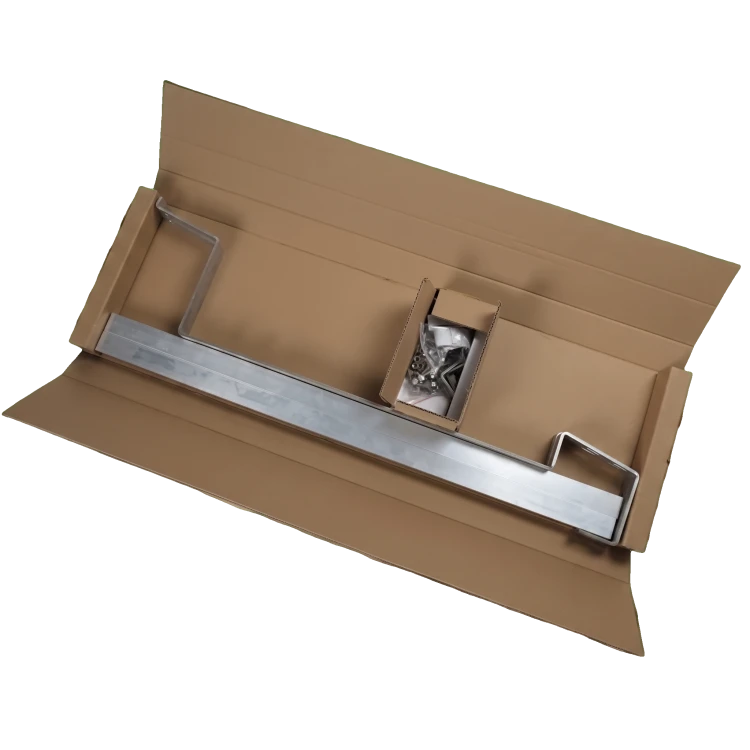

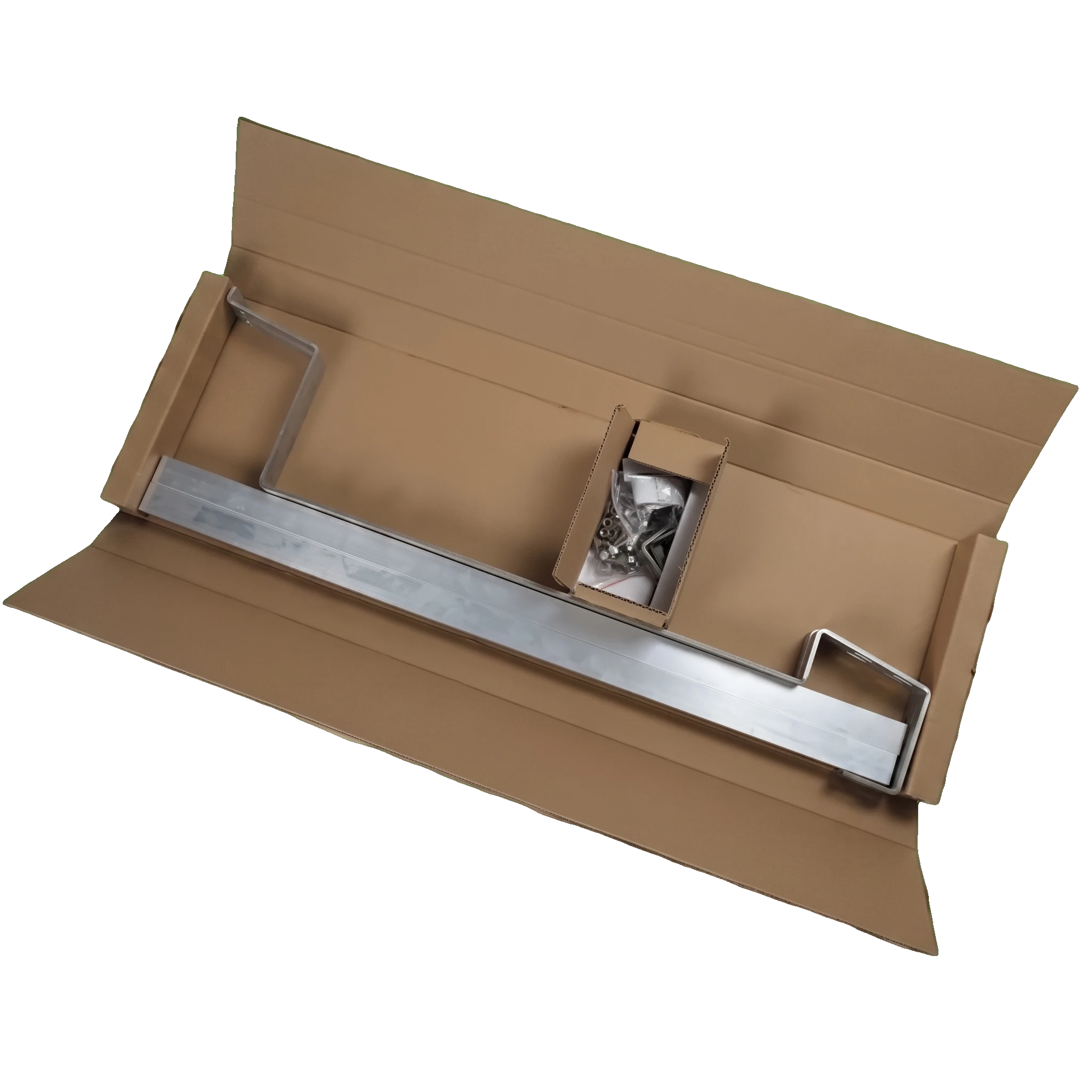

Embalagem e logística
O kit é fornecido numa embalagem de cartão compacta com dimensões de 114 × 36 × 7 cm e peso de 6,75 kg, o que facilita o armazenamento e o transporte. Todos os elementos de montagem — suportes, perfis, conectores, parafusos e vedante — estão cuidadosamente embalados num único envio.
