Suporte vertical para vidro 12-17,52 mm spigot fi 48 mm H=182 mm AISI 304 acetinado

Go to Product feedback

Suporte spigot vertical com base circular ø48 mm em aço inoxidável AISI 304 com acabamento acetinado, para vidro 12–17,52 mm, H=182 mm, fixação com parafusos M8.

Go to full description
with VAT without VAT
Price 25,42 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] uchwyty-do-szkla-podlogowe-spigot #126

  • Material AISI 304
  • Acabamento Acetinado
  • Sistema de montagem 48,3 mm
  • Espessura do vidro [mm] 12-17,52

Descrição

Suporte vertical para vidro spigot redondo ø48 mm aço inoxidável AISI 304 acetinado

Suporte vertical para vidro tipo spigot com base redonda — elemento fiável para fixação de guardas e painéis de vidro. Fabricado em aço inoxidável AISI 304 com acabamento acetinado, garante durabilidade e resistência à corrosão tanto em interiores como em exteriores. O suporte é montado diretamente na base através de parafusos e assegura a estabilização e segurança de toda a estrutura de vidro.

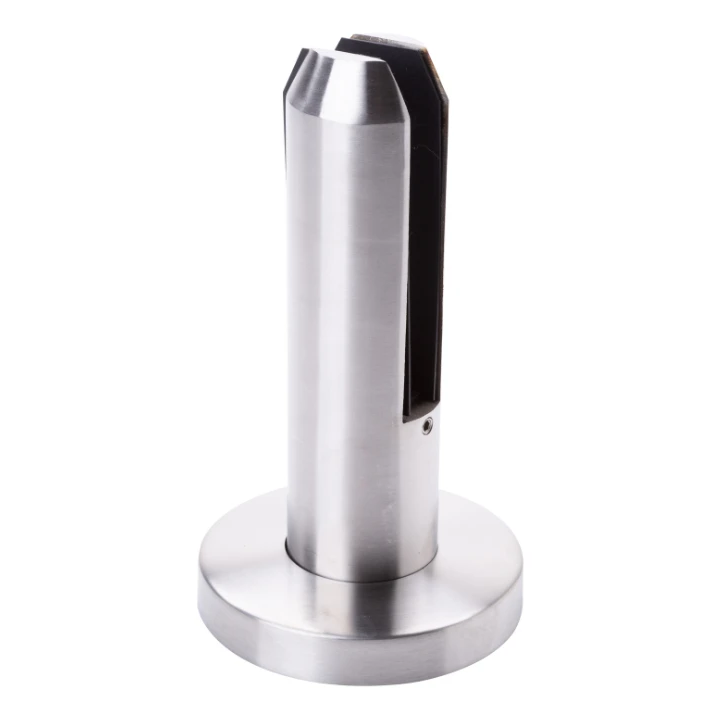

Suporte spigot redondo em aço inoxidável com tampa decorativa – vista geral
Suporte spigot redondo em aço inoxidável com tampa decorativa – vista geral

Características principais do produto

  • Material: aço inoxidável AISI 304 — elevada resistência à corrosão
  • Acabamento superficial: acetinado — aspeto estético e mate
  • Compatibilidade com vidro de espessura: de 12 a 17,52 mm
  • Altura total (H): 182 mm
  • Diâmetro do corpo: ø48 mm
  • Método de montagem: aparafusado à base (parafusos recomendados DIN 7991 com rosca M8)
  • Incluído no conjunto: tampa decorativa para ocultar a fixação
  • Peso: 1,2 kg

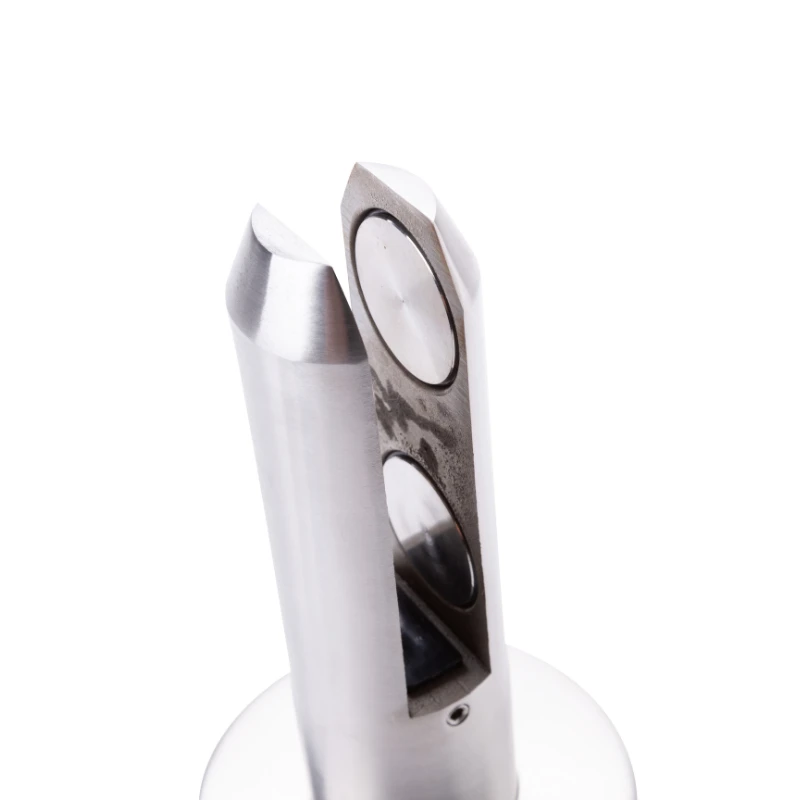

Pormenor das maxilas do suporte spigot com a ranhura para o vidro visível
Pormenor das maxilas do suporte spigot com a ranhura para o vidro visível

Construção e montagem

A parte superior do suporte está equipada com um perno fendido com duas maxilas de aperto, entre as quais se encaixa o painel de vidro. No interior da ranhura estão colocadas juntas de borracha que seguram firmemente o vidro e o protegem contra riscos. Desta forma, a estrutura transfere eficazmente as cargas e garante a segurança de utilização.

A base de montagem redonda possui 4 furos de montagem com diâmetro ø11 mm distribuídos numa circunferência com espaçamento de 76 mm, permitindo uma fixação firme e simétrica à base. A tampa decorativa incluída no conjunto cobre as cabeças dos parafusos, conferindo um acabamento elegante e cuidado.

Dimensões e especificação técnica

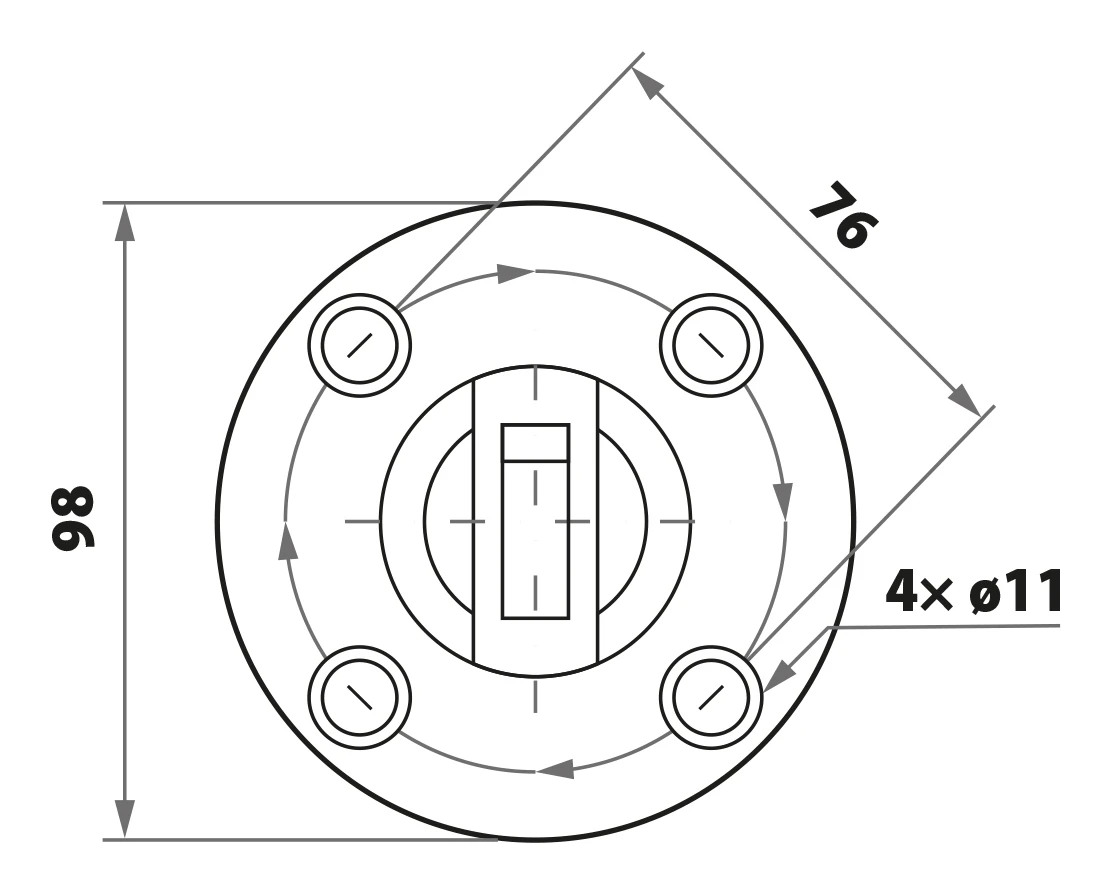

Desenho técnico – vista superior da base do suporte spigot com dimensões
Desenho técnico – vista superior da base do suporte spigot com dimensões

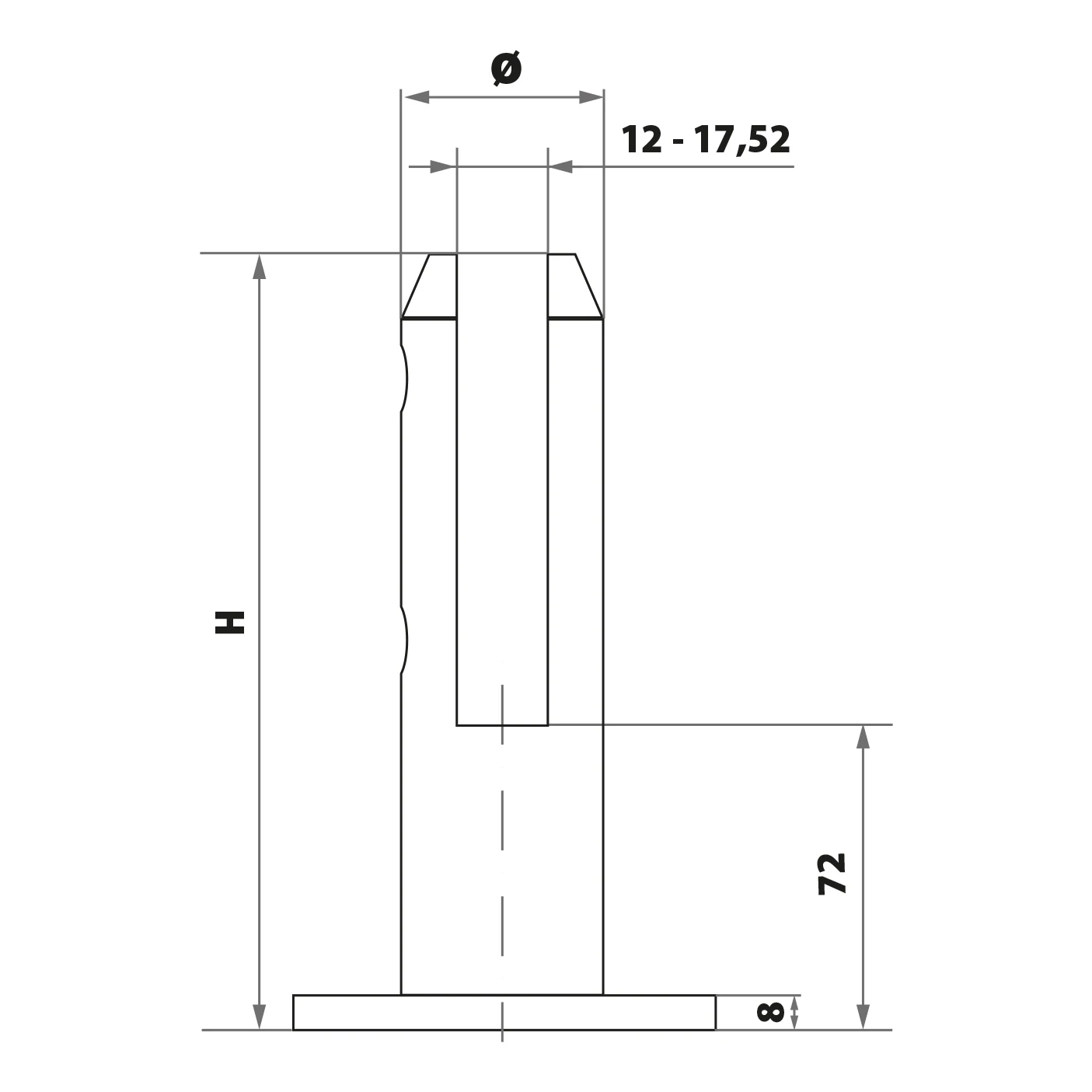

Desenho técnico – corte lateral do suporte spigot com dimensões
Desenho técnico – corte lateral do suporte spigot com dimensões
  • Altura total (H): 182 mm
  • Diâmetro do corpo (ø): 48 mm
  • Diâmetro da base: ø98 mm
  • Espessura da base: 8 mm
  • Espaçamento dos furos de montagem (PCD): 76 mm
  • Número de furos de montagem: 4 × ø11 mm
  • Profundidade de encaixe do vidro: 72 mm (da aresta inferior da base ao fundo da ranhura)
  • Intervalo de espessura do vidro: 12 – 17,52 mm
  • Tipo de parafusos recomendado: DIN 7991, rosca M8

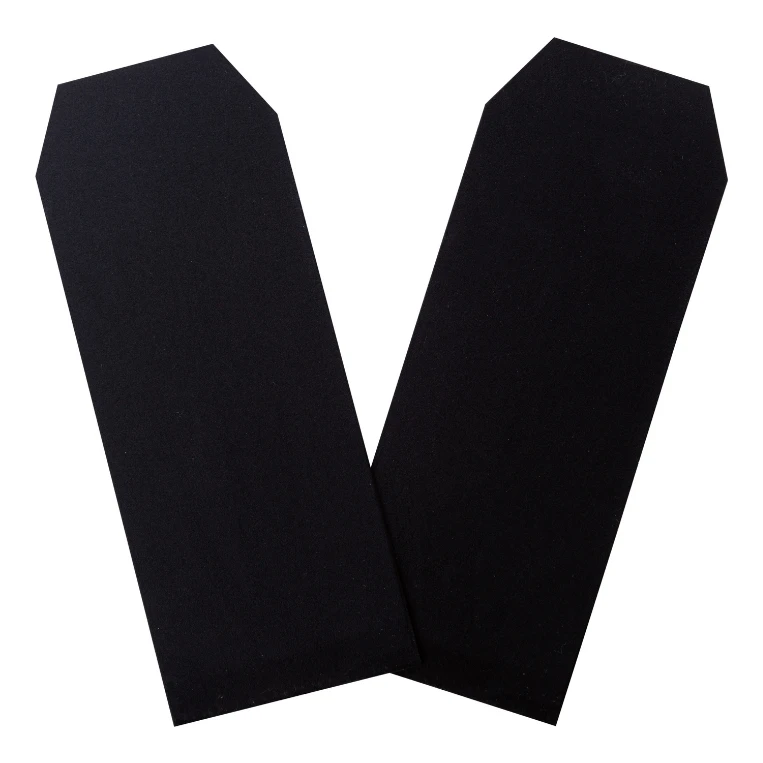

Juntas de borracha para suporte spigot – proteção e estabilização do vidro
Juntas de borracha para suporte spigot – proteção e estabilização do vidro

Juntas incluídas no conjunto

O conjunto inclui duas juntas de borracha (inserções) que se colocam em ambos os lados do painel de vidro no interior da ranhura de aperto. As juntas amortecem a pressão das maxilas sobre o vidro, evitam fissuras e eliminam folgas. Graças ao perfil universal, o suporte é compatível com vidro de espessura desde 12 mm (vidro temperado simples) até 17,52 mm (vidro laminado VSG). Isto permite utilizar o suporte tanto em guardas interiores como exteriores.
