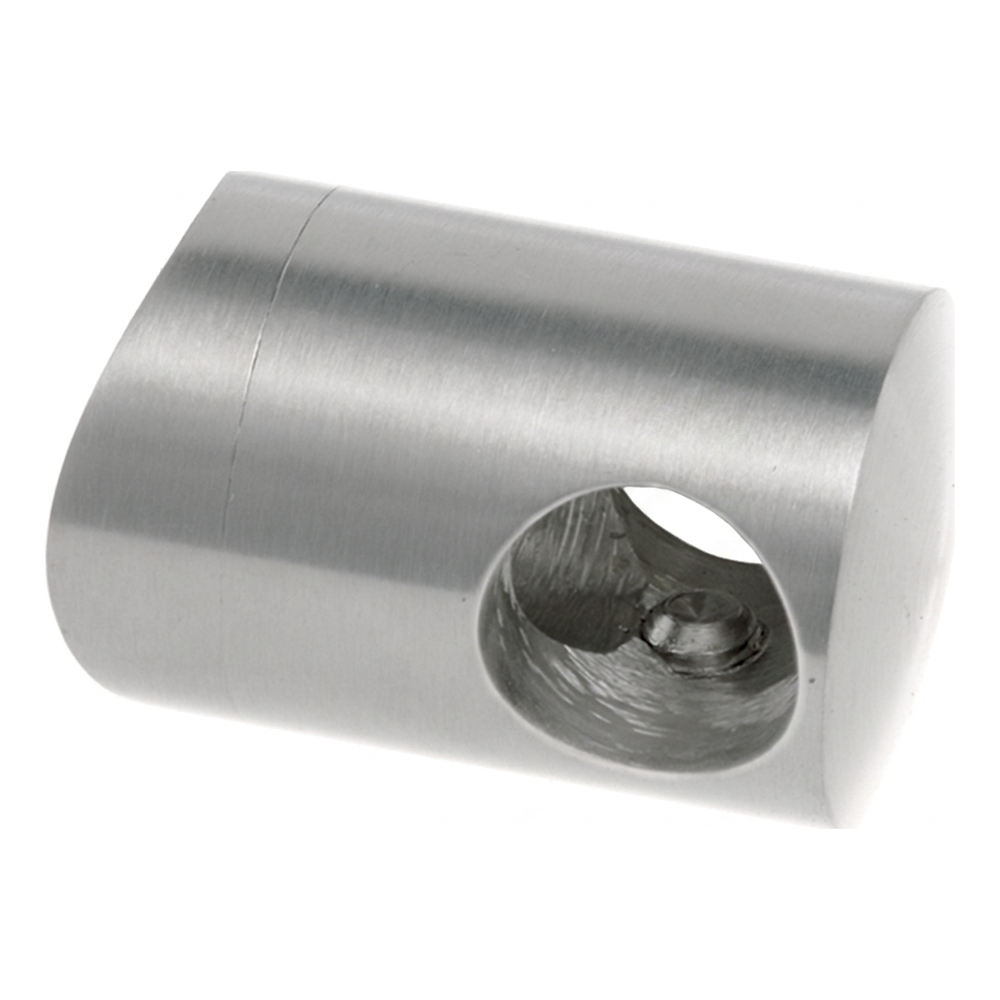

Suporte passante PSG para varão ø 10 mm – sistema tubo 42,4 mm, aço inoxidável acetinado

Go to Product feedback

Suporte passante PSG para varão ø 10 mm, aço inoxidável AISI 304 acetinado. Corpo ø 22 mm, distância entre eixos 20 mm, orifício de montagem ø 6,5 mm. Para sistema tubo ø 42,4 mm. Peso 0,055 kg. Para balaustradas interiores e exteriores.

Go to full description
with VAT without VAT
Price 1,07 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] uchwyty-do-wypelnien #131

  • Material AISI 304
  • Enchimento (varão / cabo) Varão redondo Ø 10 mm
  • Acabamento Acetinado
  • Tipo de suporte Passante
  • Sistema de montagem 42,4 mm

Descrição

Suporte passante PSG para varão ø 10 mm – sistema tubo 42,4 mm, aço inoxidável acetinado

Suporte passante PSG para varão ø 10 mm em aço inoxidável AISI 304 com acabamento acetinado
Suporte passante PSG para varão ø 10 mm em aço inoxidável AISI 304 com acabamento acetinado

Suporte passante destinado à montagem de varões ou tubos com diâmetro ø 10 mm em balaustradas de aço inoxidável. Fixado diretamente ao poste tubular ø 42,4 mm — a base perfilada adapta-se perfeitamente à curvatura do tubo portante, garantindo uma ligação segura e estética sem necessidade de maquinação adicional.

Fabricado em aço inoxidável AISI 304 com acabamento acetinado, o suporte harmoniza-se perfeitamente com outros elementos do sistema de balaustrada 42,4 mm. A construção bipartida (corpo + casquilho) permite uma montagem rápida — basta inserir o varão através do orifício passante e apertar o elemento com o parafuso central.

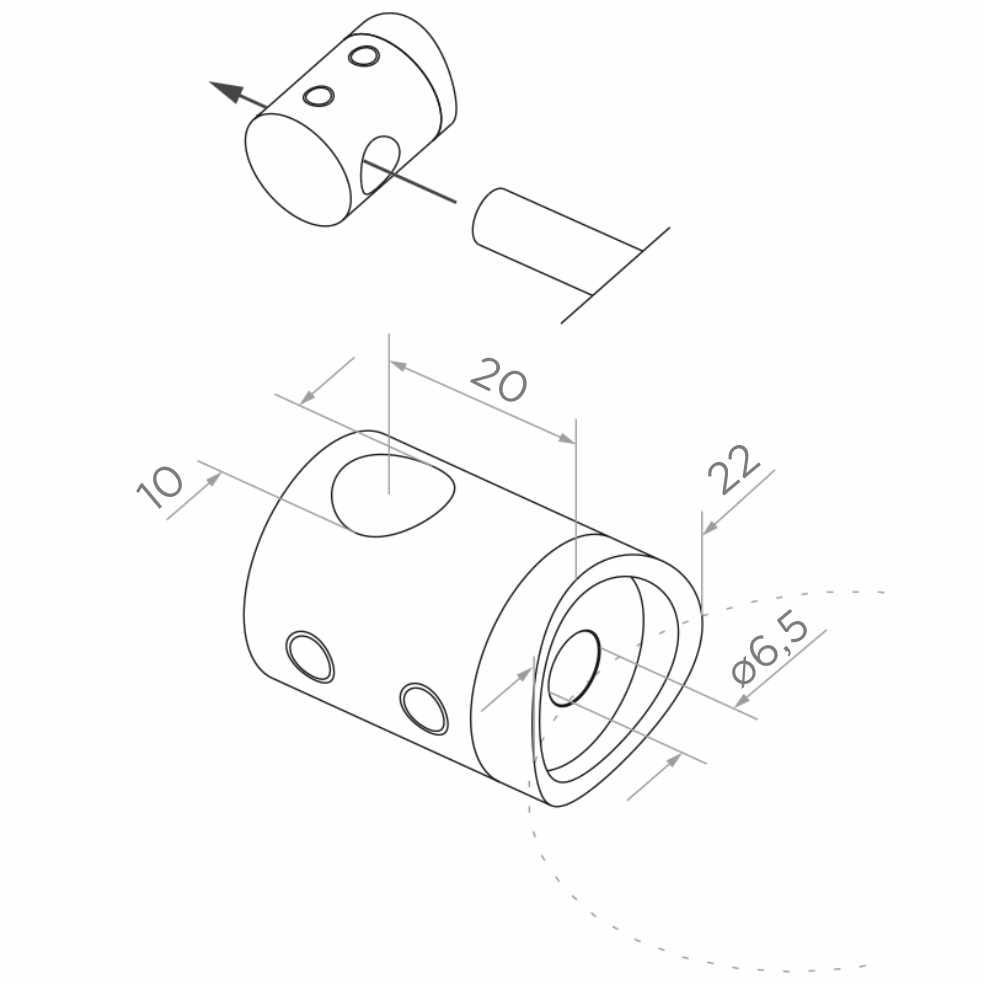

Desenho dimensional do suporte passante PSG com vista isométrica e de montagem
Desenho dimensional do suporte passante PSG com vista isométrica e de montagem

Dimensões e dados técnicos

  • Fabricante: PSG
  • Material: aço inoxidável AISI 304
  • Acabamento: acetinado
  • Diâmetro do orifício passante (para varão/tubo): ø 10 mm
  • Diâmetro exterior do corpo: 22 mm
  • Distância do eixo do orifício à frente: 20 mm
  • Diâmetro do orifício de montagem (central): ø 6,5 mm
  • Adaptação ao tubo portante: ø 42,4 mm
  • Peso: 0,055 kg
  • EAN: 5901289671187

Aplicação e montagem

O suporte funciona como conector entre o poste da balaustrada e os varões de preenchimento — responsável pela estabilidade e rigidez de toda a estrutura de preenchimento. A base perfilada (em sela) elimina a necessidade de fresagem precisa e permite um posicionamento rápido no tubo. O orifício central ø 6,5 mm serve para fixar o suporte ao tubo portante com parafuso, enquanto o orifício passante lateral ø 10 mm guia o varão ou tubo de preenchimento.

Ideal para realização de balaustradas interiores e exteriores no sistema tubo 42,4 mm — para escadas, varandas, terraços e mezaninos. O acabamento acetinado garante resistência a impressões digitais e harmoniza-se com outros elementos de balaustradas inoxidáveis.
