Suporte para vidro 8-10 mm 60x60x28 mm AISI 304. sistema plano, acetinado

Go to Product feedback

Suporte lateral central 60×60×28 mm em aço AISI 304 com acabamento acetinado, para vidro 8–10,38 mm, furo de montagem Ø8,5 mm, parafusos de cabeça sextavada A4-70.

Go to full description
with VAT without VAT
Price 5,97 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] uchwyty-do-szkla #124

  • Material AISI 316
  • Acabamento Acetinado
  • Sistema de montagem Plano
  • Espessura do vidro [mm] 8-10,38

Descrição

Suporte para vidro 60×60×28 central – aço AISI 304, fixação lateral

Suporte central para vidro 60×60×28 mm com fixação lateral — solução robusta para montagem de painéis de vidro com espessura de 8–10,38 mm em guardas, divisórias e revestimentos interiores. Fabricado em aço inoxidável AISI 304 com acabamento acetinado, garante elevada resistência à corrosão e um aspeto elegante e moderno.

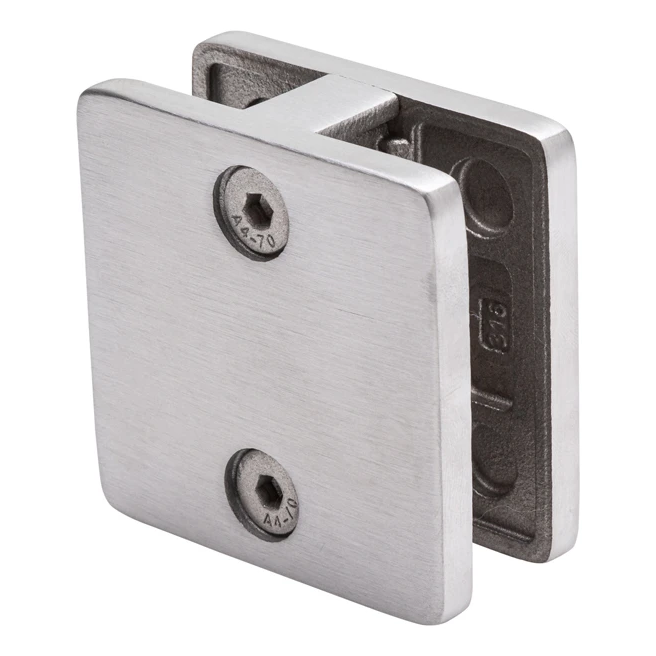

Suporte para vidro 60×60×28 mm – vista do lado dos parafusos Allen
Suporte para vidro 60×60×28 mm – vista do lado dos parafusos Allen

O suporte destina-se à fixação lateral em superfícies planas. A construção é composta por duas metades que comprimem o vidro, unidas por parafusos Allen A4-70, que permitem um ajuste preciso da pressão sem necessidade de desmontar o suporte completo. O orifício de montagem central permite uma fixação segura à estrutura de suporte.

Aplicação e limitações

O suporte destina-se principalmente a uso interior. No caso de guardas exteriores, é necessário utilizar suportes adicionais de apoio ao vidro ou recorrer ao suporte da série K2, que possui um sistema integrado de retenção do painel.

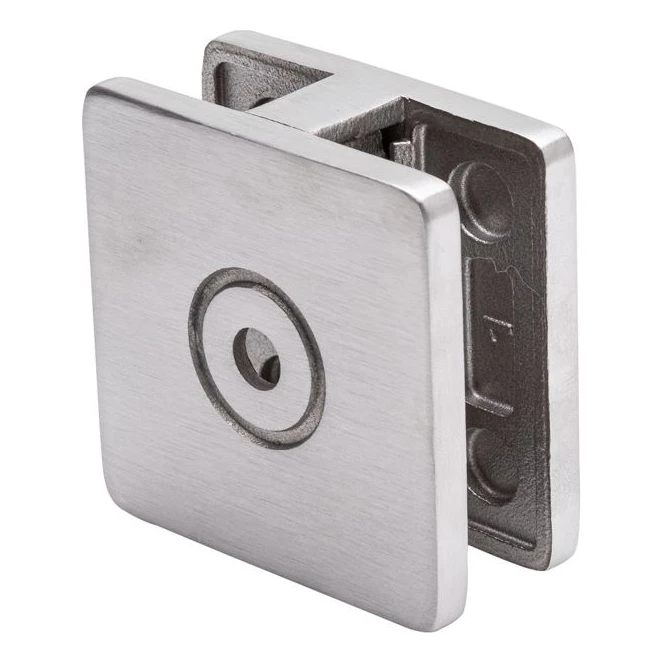

Suporte para vidro 60×60×28 mm – vista do lado do orifício de montagem
Suporte para vidro 60×60×28 mm – vista do lado do orifício de montagem

Dimensões e parâmetros técnicos

  • Dimensões externas (C × A × L): 60 × 60 × 28 mm
  • Fenda para vidro (a): 23 mm
  • Espessura do vidro a montar: 8–10,38 mm
  • Diâmetro do orifício de montagem: Ø 8,5 mm
  • Diâmetro do escareado: Ø 16 mm / Ø 20 mm
  • Material: aço inoxidável AISI 304
  • Parafusos: Allen A4-70 (resistentes a ácidos)
  • Acabamento: acetinado
  • Aplicação: superfície plana
  • Tipo de fixação: lateral, central
  • Peso: 0,33 kg
  • Volume: 56,7 cm³

Desenhos dimensionais

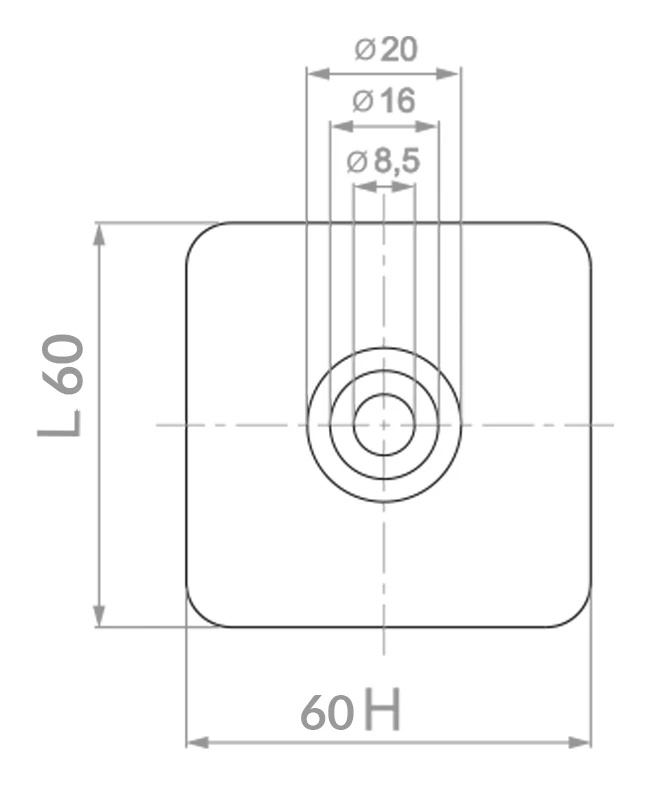

Desenho dimensional do suporte para vidro – vista frontal, dimensões 60×60 mm, orifícios Ø8,5/Ø16/Ø20
Desenho dimensional do suporte para vidro – vista frontal, dimensões 60×60 mm, orifícios Ø8,5/Ø16/Ø20

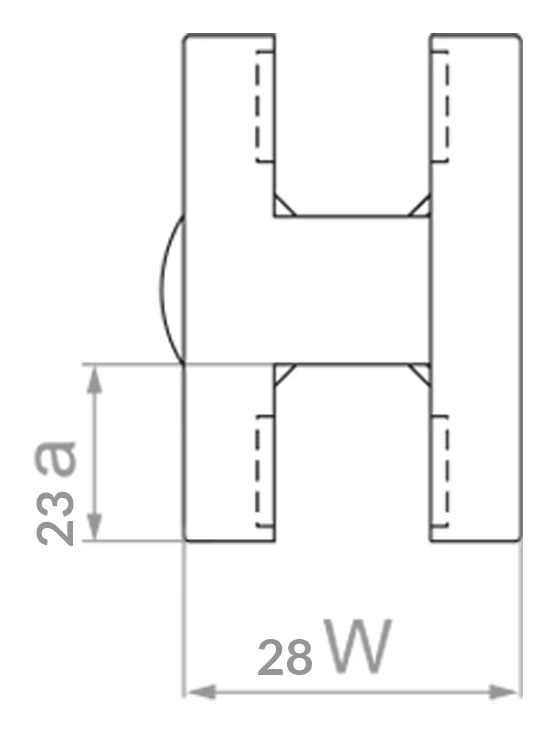

Desenho dimensional do suporte para vidro – vista lateral, largura 28 mm, fenda para vidro 23 mm
Desenho dimensional do suporte para vidro – vista lateral, largura 28 mm, fenda para vidro 23 mm

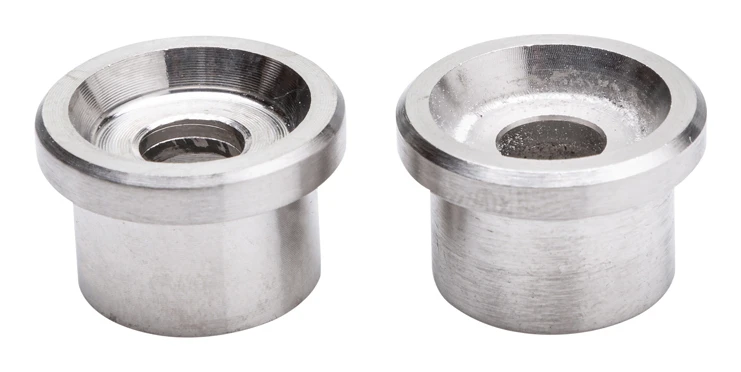

Casquilhos espaçadores em aço inoxidável incluídos com o suporte
Casquilhos espaçadores em aço inoxidável incluídos com o suporte

Vedantes de borracha — acessórios indispensáveis

Para uma montagem correta do suporte são necessários dois conjuntos de vedantes de borracha especiais, que devem ser selecionados de acordo com a espessura do vidro a montar. Os vedantes protegem o painel do contacto direto com o aço, eliminando o risco de fissuras e garantindo uma pressão uniforme. Os vedantes estão disponíveis como acessórios separados — não se esqueça de os encomendar juntamente com o suporte.

Esquemas de montagem

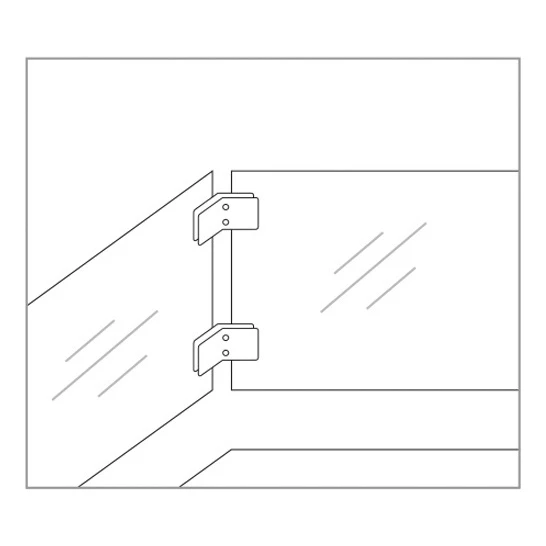

Esquema de montagem do suporte para vidro – fixação lateral em canto
Esquema de montagem do suporte para vidro – fixação lateral em canto

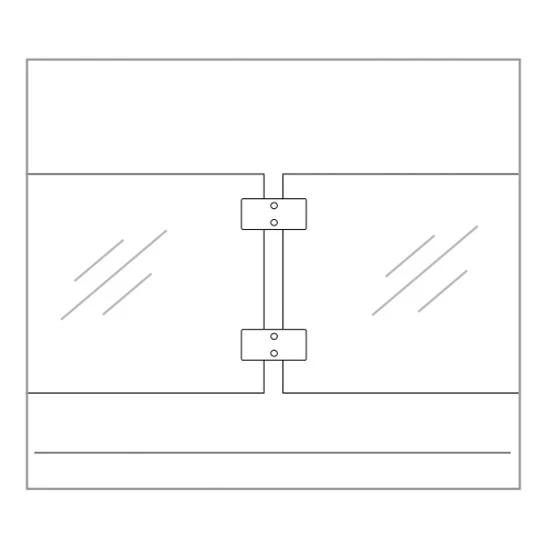

Esquema de montagem do suporte para vidro – fixação lateral em superfície plana
Esquema de montagem do suporte para vidro – fixação lateral em superfície plana

Os esquemas acima ilustram as aplicações típicas do suporte: montagem na aresta de uma parede (canto) e montagem numa superfície lateral plana. Em ambos os casos, o suporte garante um suporte estável do painel de vidro, mantendo um aspeto estético e minimalista.
