Suporte para vidro 6-10,76 mm 50x40x26 mm pin system 42,4 mm zamak em bruto

Go to Product feedback

Suporte de fixação em zamak para painéis de vidro com espessura 6–10,76 mm, montado em tubo ø42,4 mm. Dimensões 50×40×26 mm, orifício ø8,5 mm, acabamento em bruto.

Go to full description
with VAT without VAT
Price 1,79 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] uchwyty-do-szkla #124

  • Material Zamak
  • Acabamento Bruto
  • Sistema de montagem 42,4 mm
  • Espessura do vidro [mm] 6-10,76

Descrição

Suporte para vidro 50×40 mm zamak – sistema de tubo 42,4 mm, vidro 6–10,76 mm

Suporte para vidro 50×40×26 mm em zamak é um elemento de fixação robusto destinado à montagem de painéis de vidro com espessura de 6 a 10,76 mm. Graças à construção adaptada a tubos de diâmetro 42,4 mm, o suporte é a solução ideal para guardas, vedações e estruturas envidraçadas — tanto em interiores como em exteriores.

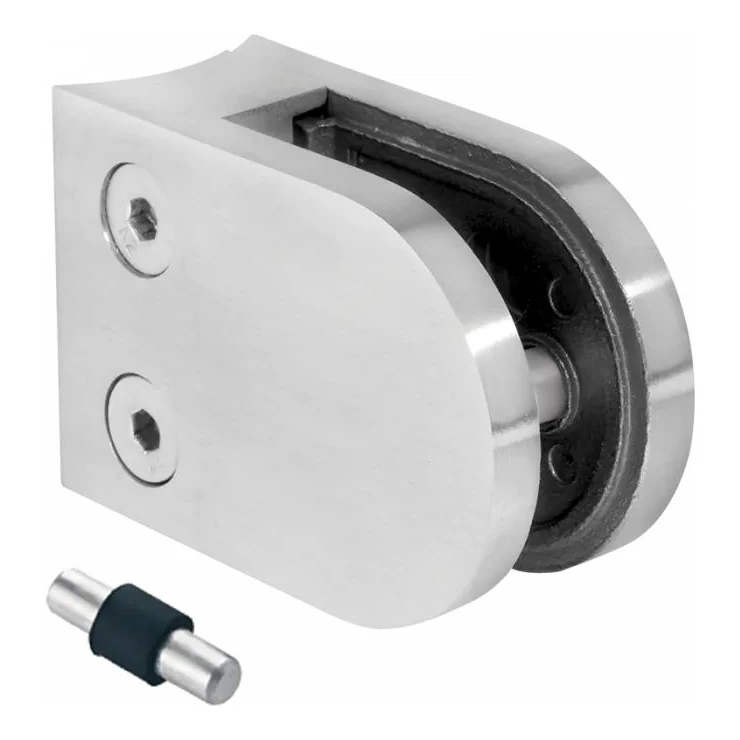

Suporte para vidro em zamak com pino de segurança – vista do produto
Suporte para vidro em zamak com pino de segurança – vista do produto

Construção e montagem

O suporte é montado por enroscamento num tubo de diâmetro 42,4 mm. O orifício de montagem com diâmetro ø8,5 mm e um recuo axial de 38 mm a partir da frente garante um posicionamento preciso no poste. O conjunto inclui um pino de segurança que estabiliza o suporte no tubo e impede a sua rotação. Os parafusos Allen permitem ajustar a pressão sobre o vidro sem desmontar todo o suporte, o que acelera significativamente os trabalhos de montagem e eventuais operações de manutenção.

A superfície do suporte é em bruto (não pintada), permitindo qualquer acabamento — recomenda-se pintura a pó, com a qual é possível adaptar a cor às exigências individuais do projeto.

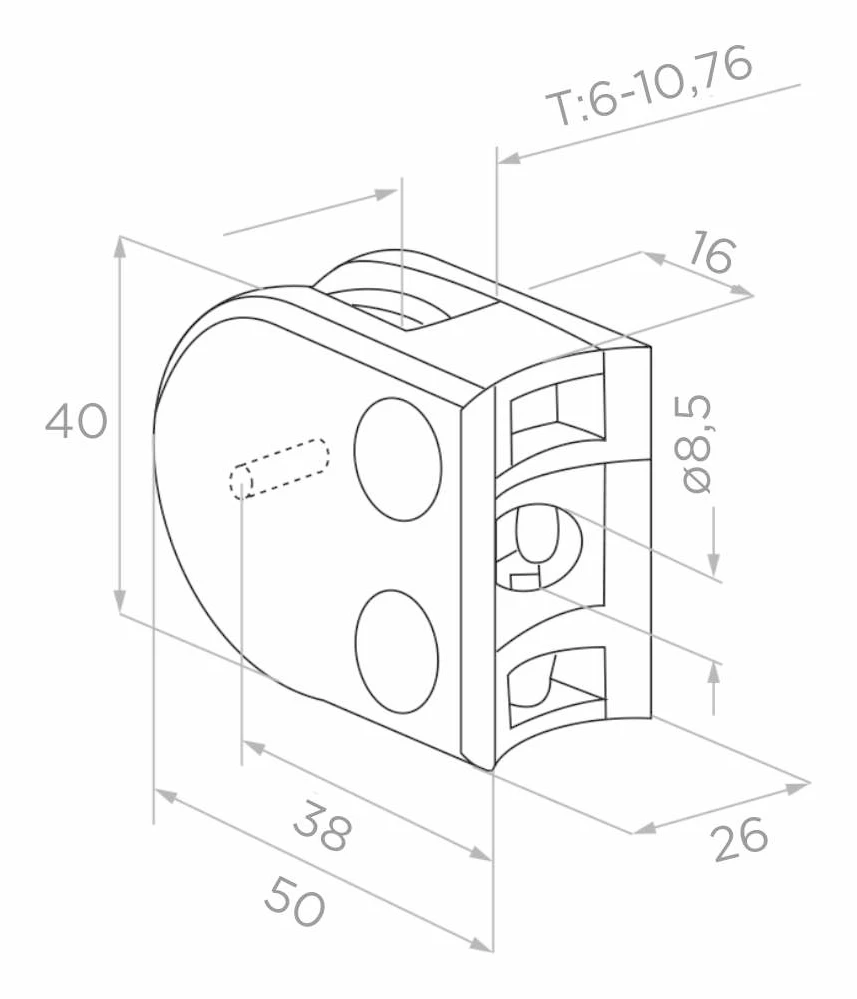

Desenho dimensional do suporte para vidro 50×40×26 mm com indicação da espessura do vidro e do diâmetro do orifício
Desenho dimensional do suporte para vidro 50×40×26 mm com indicação da espessura do vidro e do diâmetro do orifício

Dimensões e parâmetros técnicos

  • Comprimento (L): 50 mm
  • Altura (H): 40 mm
  • Largura: 26 mm
  • Espessura do vidro suportado (T): 6–10,76 mm
  • Diâmetro do orifício de montagem: ø8,5 mm
  • Distância do eixo do orifício à frente: 38 mm
  • Diâmetro do tubo de montagem: 42,4 mm
  • Material: zamak (liga de zinco)
  • Superfície: em bruto (para acabamento, recomenda-se pintura a pó)
  • Peso: 0,16 kg
  • Volume: 52 cm³
  • EAN: 5901289670579

Vedantes de borracha — seleção

O suporte requer a utilização de vedantes de borracha, que devem ser selecionados de acordo com a espessura do vidro a montar. Os vedantes protegem o painel contra riscos e garantem uma pressão uniforme em toda a superfície de contacto. Os vedantes estão disponíveis como acessórios separados — ao efetuar a encomenda, recomenda-se reunir de imediato o kit de montagem completo.

Aplicação

O suporte é um elemento universal do sistema de guarda-corpos baseado em tubo ø42,4 mm. É adequado para a montagem de enchimentos envidraçados em guardas de varandas, terraços, caixas de escada, bem como em vedações e divisórias de vidro. A possibilidade de suportar vidro com espessura de 6 mm (vidro temperado de camada simples) a 10,76 mm (vidro laminado VSG) oferece uma ampla gama de aplicações em projeto.
