Suporte para vidro 40x35x20 mm AISI304 sistema 42,4 cetim

Go to Product feedback

Suporte para vidro Pinox 40×35×20 mm em aço AISI 304 com acabamento cetim. Elemento de montagem para balaustradas de vidro sistema 42,4.

Go to full description
with VAT without VAT
Price 2,17 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 24 horas

Características do produto

[PIM] akcesoria-do-balustrad #123

  • Material AISI 304
  • Acabamento Acetinado
  • Sistema de montagem 42,4 mm

Descrição

Suporte para vidro Pinox 40×35×20 mm – aço AISI 304, cetim, sistema 42,4

Suporte para vidro Pinox em aço inoxidável AISI 304 com acabamento cetim — elemento de montagem sólido para fixação estável de painéis de vidro em balaustradas interiores. Destinado ao sistema plano 42,4, garante suporte seguro do vidro e o seu posicionamento correto em escadas, mezaninos, galerias e em edifícios residenciais e comerciais.

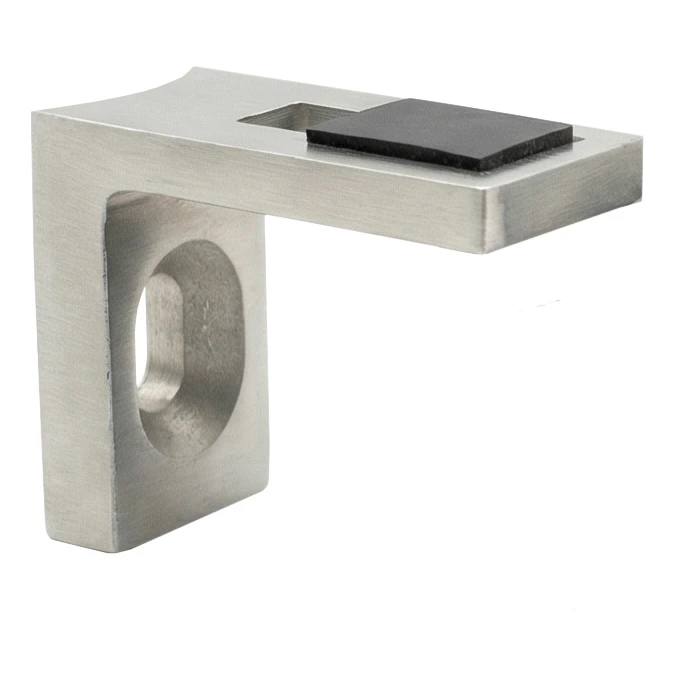

Suporte para vidro Pinox em aço AISI 304 – vista perspetiva com anilha de borracha
Suporte para vidro Pinox em aço AISI 304 – vista perspetiva com anilha de borracha

O perfil do suporte em forma de L permite o assentamento estável do painel de vidro, e a anilha de borracha (EPDM) no braço superior protege a superfície do vidro contra riscos e garante distribuição uniforme da pressão. A montagem é feita através de orifício oblongo na parte vertical, o que permite ajuste da posição durante a instalação. O vidro é fixado por parafuso de aperto com rosca M6 / M8 (parafuso não incluído no conjunto) aparafusado através do orifício no braço superior.

Durabilidade e estética do aço inoxidável AISI 304

O aço inoxidável AISI 304 garante elevada resistência à corrosão, danos mecânicos e ação da humidade — o suporte mantém as suas propriedades funcionais durante muitos anos mesmo com uso intensivo e diário. O acabamento cetim confere ao elemento uma aparência moderna, que se combina perfeitamente com o vidro e outros componentes da balaustrada, e ao mesmo tempo mascara eficazmente pequenos riscos e impressões digitais.

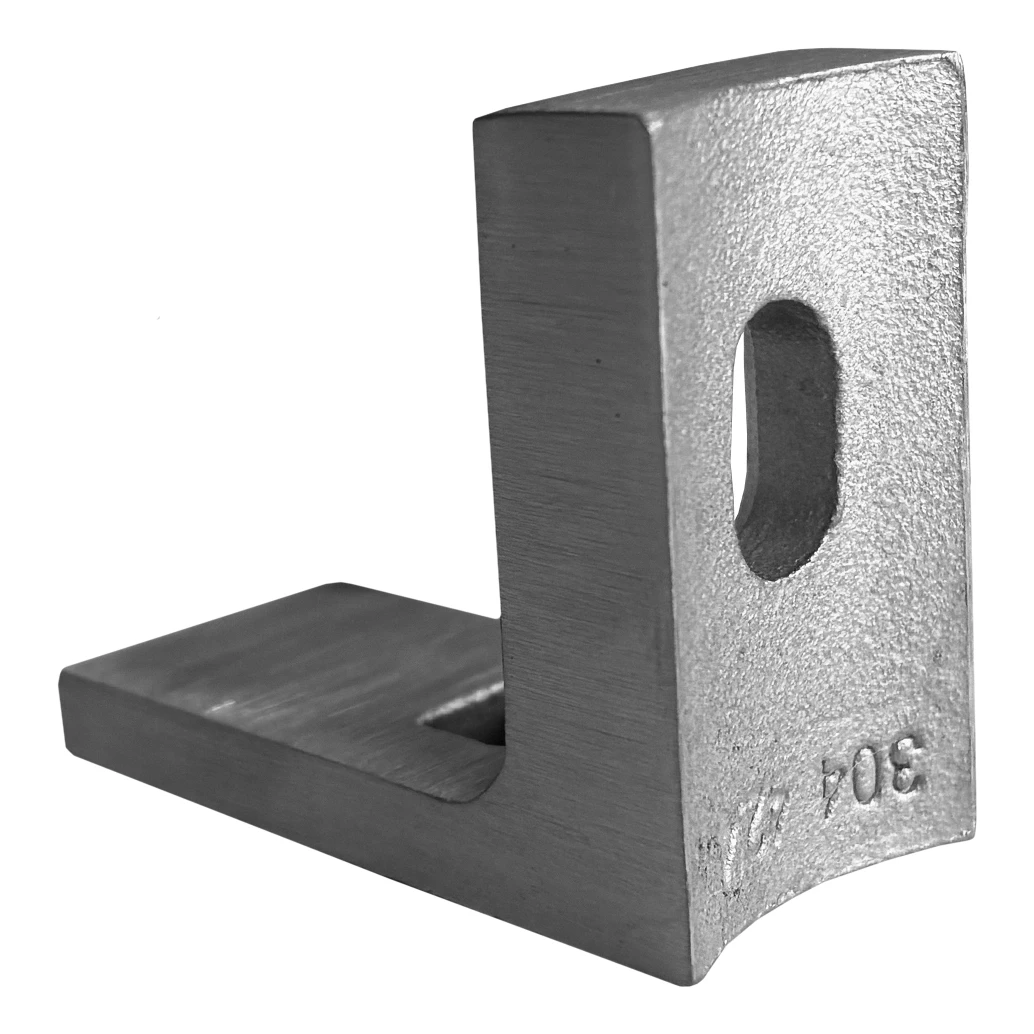

Suporte para vidro – vista traseira com marcação do material 304
Suporte para vidro – vista traseira com marcação do material 304

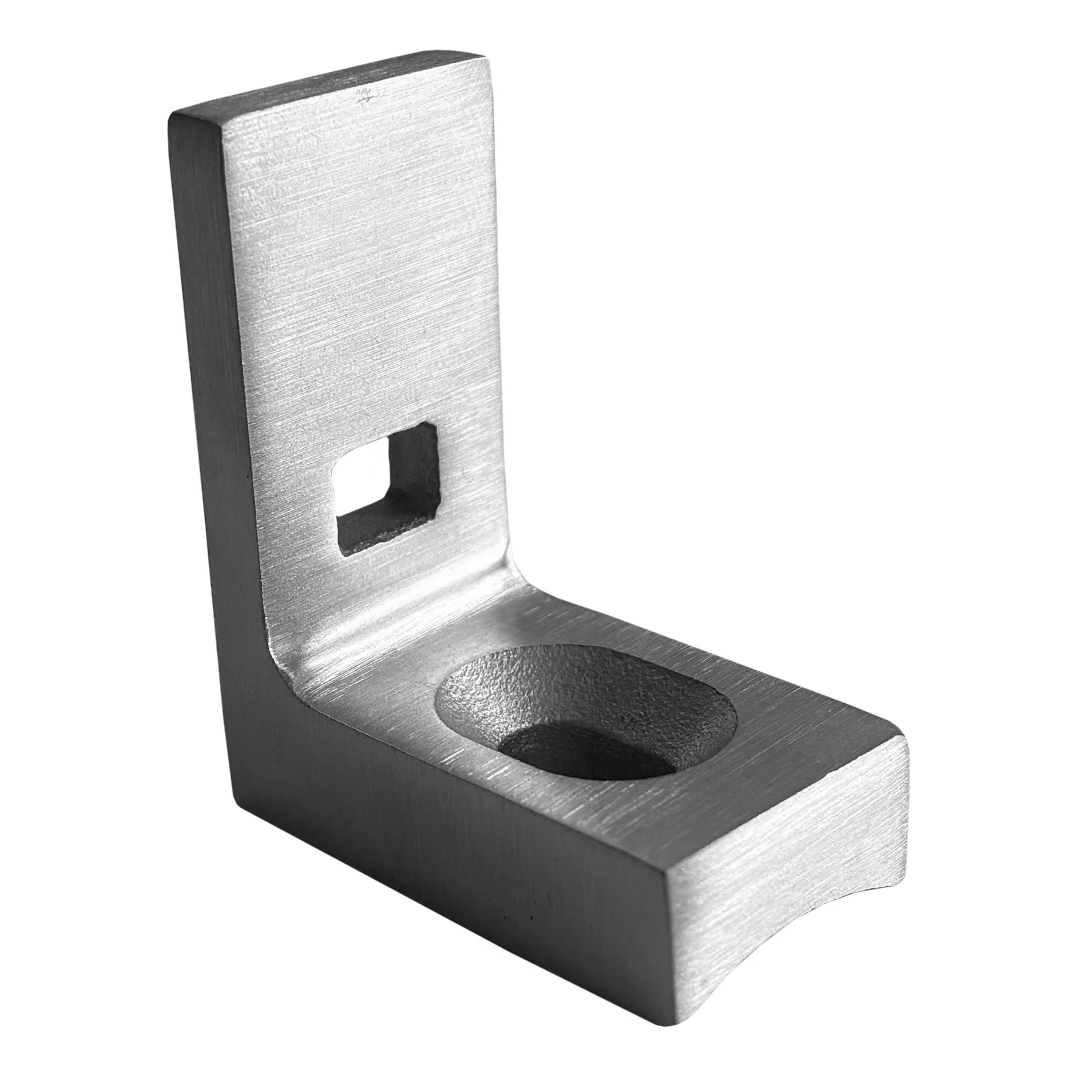

Suporte para vidro – vista inferior com orifício oblongo e orifício para parafuso
Suporte para vidro – vista inferior com orifício oblongo e orifício para parafuso

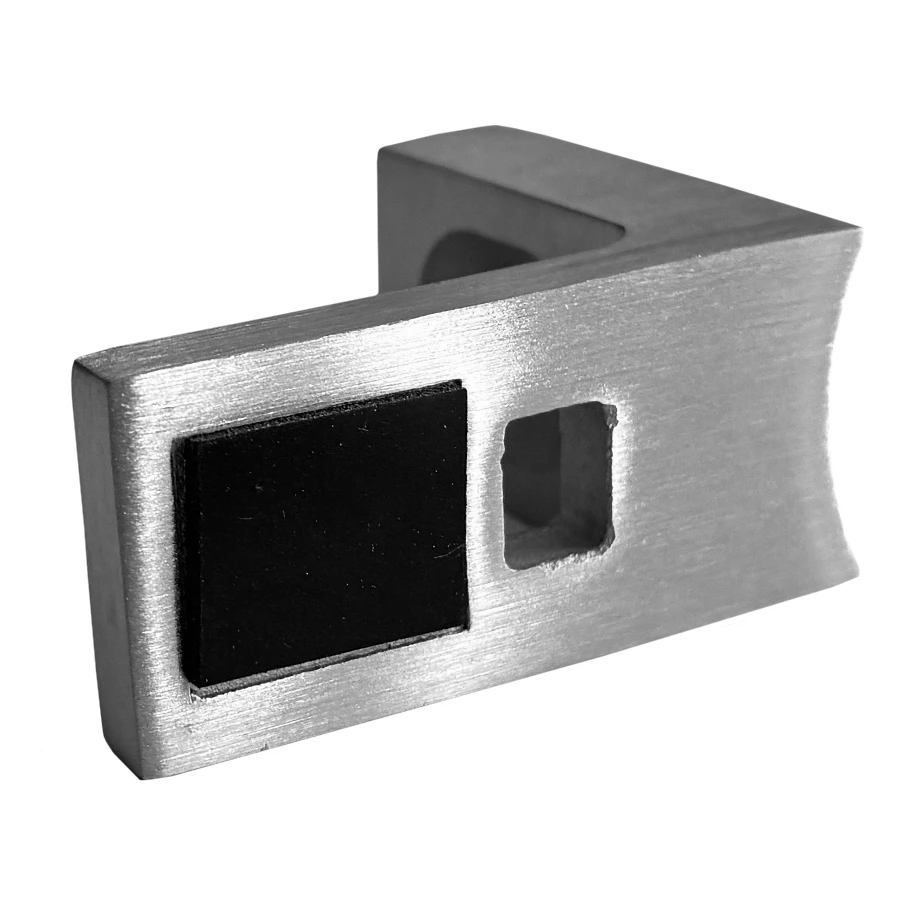

Suporte para vidro – vista superior da anilha de borracha e orifício para parafuso de fixação
Suporte para vidro – vista superior da anilha de borracha e orifício para parafuso de fixação

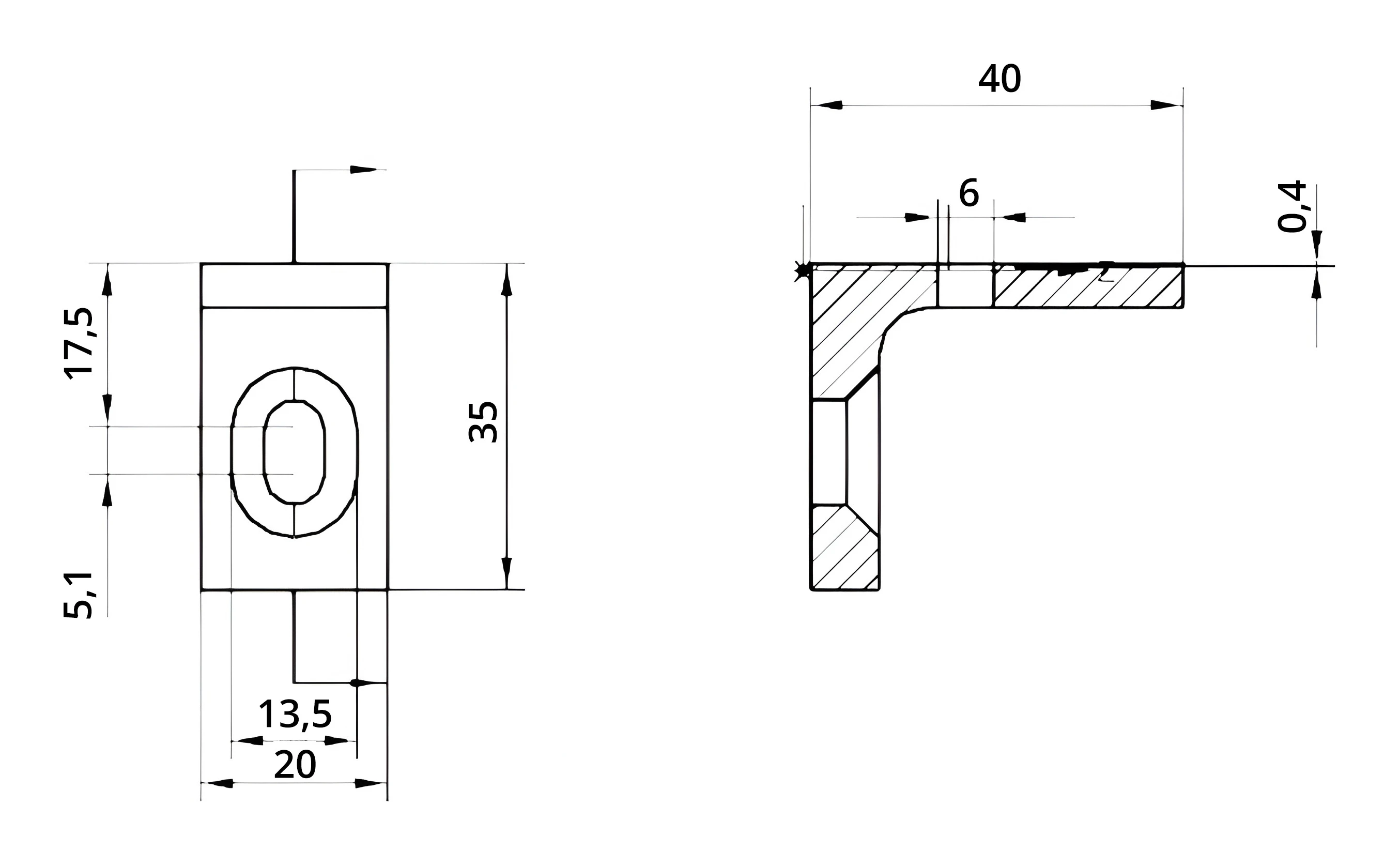

Desenho dimensional do suporte para vidro com vista frontal e corte lateral
Desenho dimensional do suporte para vidro com vista frontal e corte lateral

Dimensões e dados técnicos

  • Profundidade (L): 40 mm
  • Altura total (H): 35 mm
  • Largura: 20 mm
  • Eixo do orifício oblongo a partir da aresta superior: 17,5 mm
  • Comprimento do orifício oblongo: 5,1 mm
  • Diâmetro do orifício de montagem: 10 mm
  • Orifício para parafuso no braço superior: 6 mm
  • Profundidade do rebaixo para anilha: 0,4 mm
  • Rosca do parafuso de fixação (não incluída): M6 / M8
  • Material: aço inoxidável AISI 304
  • Acabamento: cetim
  • Sistema: plano 42,4
  • Peso: 0,05 kg
  • Volume: 56,7 cm³
  • EAN: 5903313208871

O suporte Pinox é uma solução comprovada para empresas de instalação que executam projetos de balaustradas de vidro — combina durabilidade do aço inoxidável, execução precisa e estética do acabamento cetim num elemento compacto pronto para montagem imediata.
