Suporte de vidro de extremidade 60x50x28 mm vidro 8-10 mm, AISI 304 acetinado sistema plano

Go to Product feedback

Suporte de vidro de extremidade em aço AISI 304, acabamento acetinado, dimensões 60×50×28 mm, para vidro 8–10,38 mm, fixação lateral, parafusos A4-70.

Go to full description
with VAT without VAT
Price 5,45 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque (quase esgotado)
Shipping time: 24 horas

Características do produto

[PIM] uchwyty-do-szkla #124

  • Material AISI 304
  • Acabamento Acetinado
  • Sistema de montagem Plano
  • Espessura do vidro [mm] 8-10,38

Descrição

Suporte de vidro terminal 60×50×28 mm – fixaçao lateral, aço AISI 304, acetinado

Suporte de vidro terminal 60×50×28 mm é um elemento de montagem profissional destinado a fixaçao lateral segura de vidro temperado em guardas de vidro. Dedicado a painéis de vidro com espessura de 8 a 10,38 mm, é ideal para todas as situaçoes em que se exige uma fixaçao estética e segura da folha de vidro na extremidade de uma guarda.

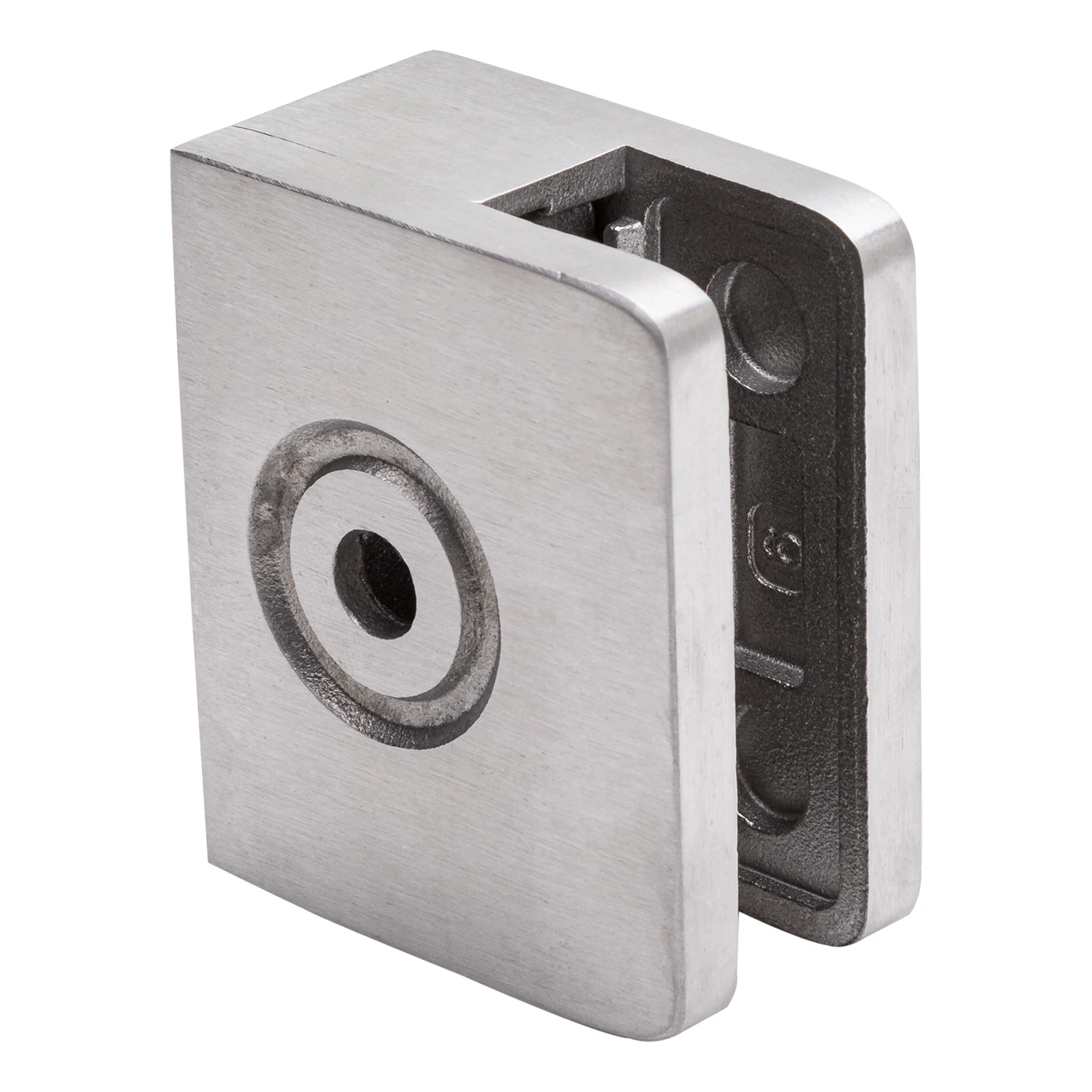

Suporte de vidro terminal 60×50×28 mm – vista frontal, acabamento acetinado
Suporte de vidro terminal 60×50×28 mm – vista frontal, acabamento acetinado

Construçao robusta em aço inoxidável

O suporte é fabricado em aço inoxidável AISI 304 — um material resistente a corrosao, ideal para aplicaçoes interiores e exteriores. O acabamento acetinado confere um aspeto elegante e mate, que se harmoniza na perfeiçao com interiores modernos de escritórios, hotéis e habitaçoes. As dimensoes compactas de 60×50×28 mm e o baixo peso próprio (0,33 kg) facilitam o transporte e a montagem, mesmo com um grande número de pontos de fixaçao.

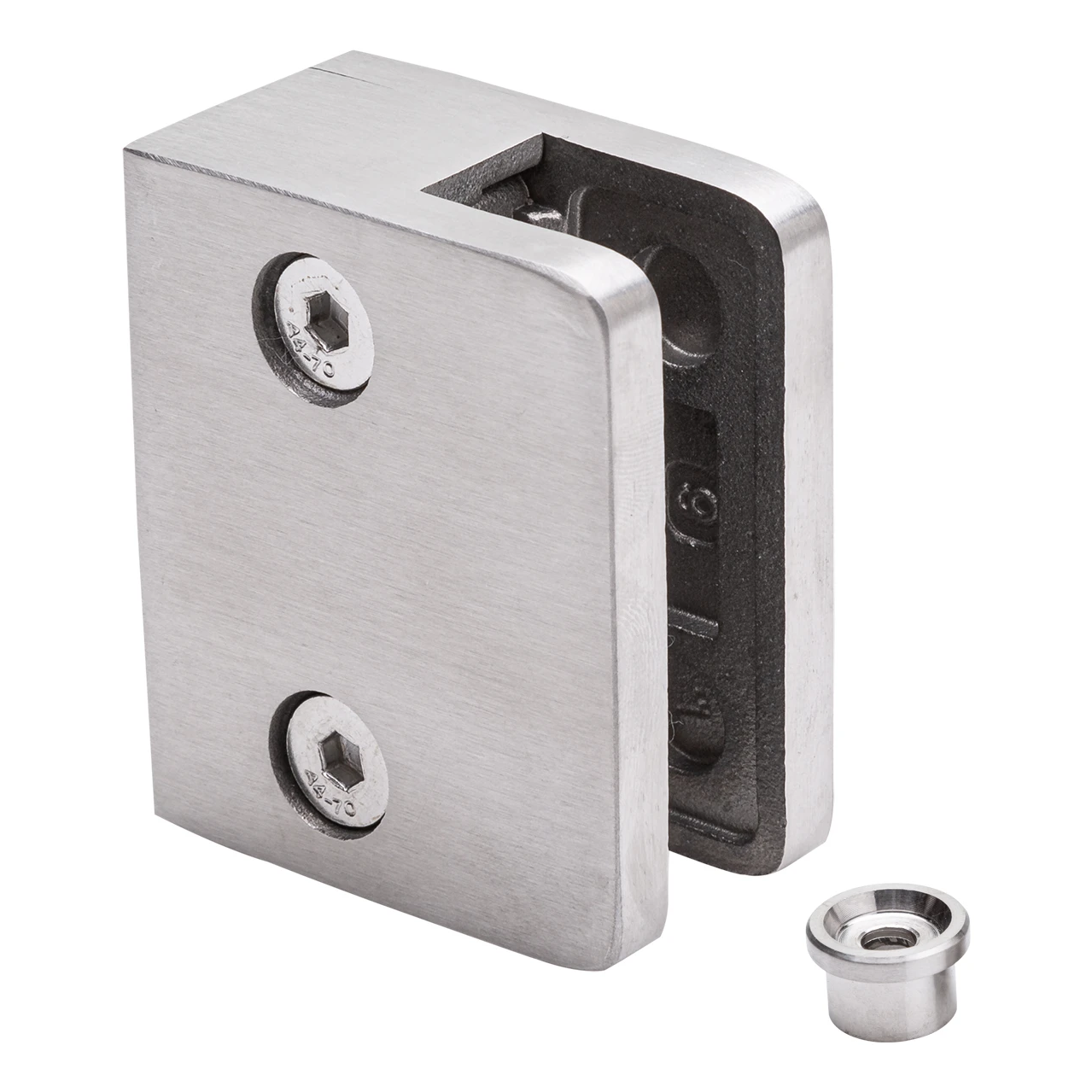

Suporte de vidro terminal com parafusos de cabeça sextavada A4-70 e casquilho espaçador visíveis
Suporte de vidro terminal com parafusos de cabeça sextavada A4-70 e casquilho espaçador visíveis

Montagem e conteúdo do conjunto

O suporte do tipo terminal é montado lateralmente — serve para fixar a folha de vidro na extremidade da estrutura da guarda. O vidro é pressionado por meio de parafusos de cabeça sextavada da classe A4-70, o que garante uma elevada resistencia a corrosao dos elementos de ligaçao. O conjunto inclui também um casquilho espaçador que assegura o correto assentamento do vidro no suporte. A fixaçao lateral (a um poste ou parede) é realizada através de um orifício central com diâmetro o 8,5 mm.

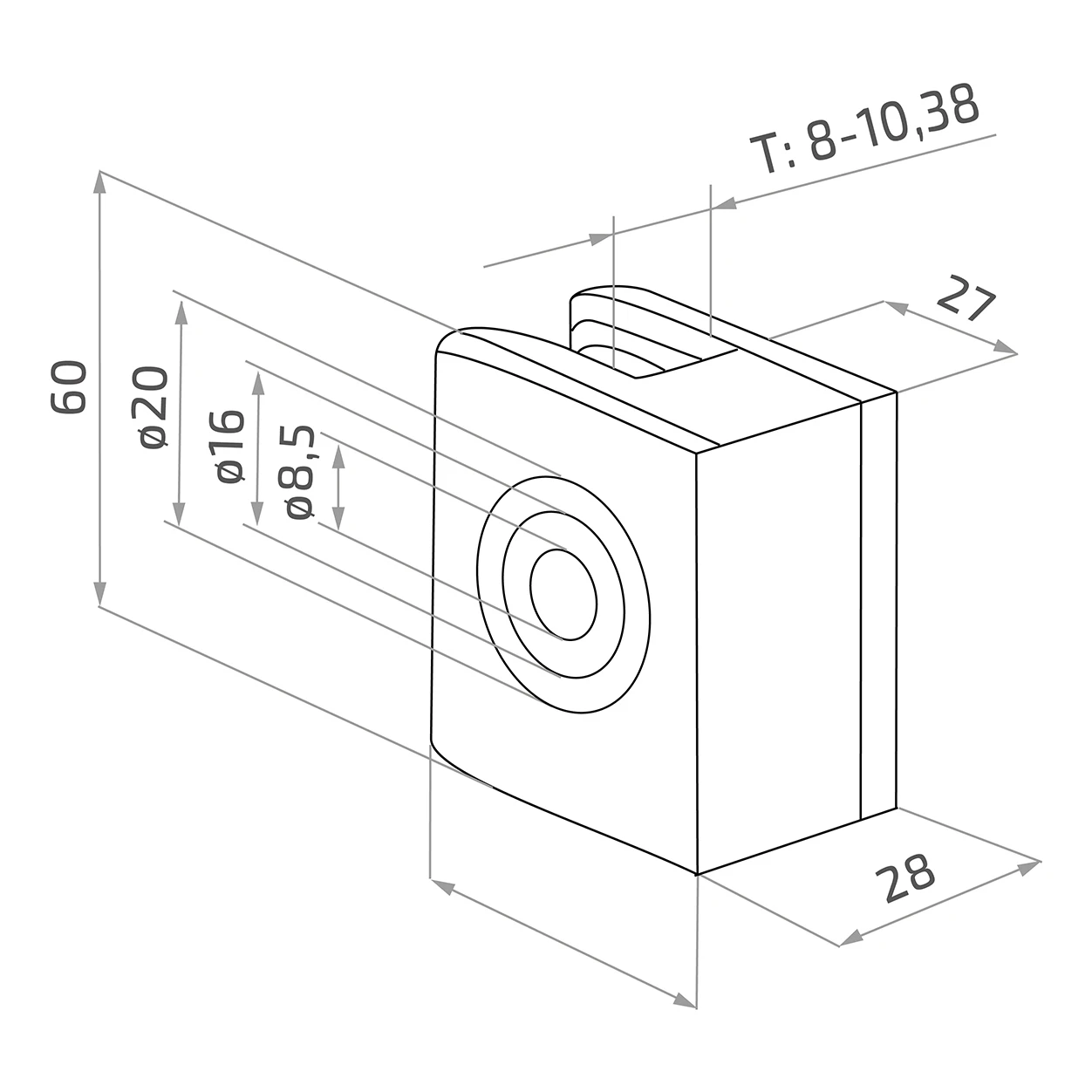

Desenho técnico do suporte de vidro com dimensoes 60×50×28 mm
Desenho técnico do suporte de vidro com dimensoes 60×50×28 mm

Dimensoes e especificaçao técnica

  • Tipo: suporte terminal (de extremidade)
  • Fixaçao: lateral
  • Material: aço inoxidável AISI 304
  • Acabamento: acetinado
  • Sistema: plano
  • Altura (H): 60 mm
  • Comprimento (L): 50 mm
  • Largura: 28 mm
  • Profundidade do corpo: 27 mm
  • Espessura do vidro (T): 8–10,38 mm
  • Diâmetro do orifício de montagem: o 8,5 mm
  • Diâmetro do embutido interior: o 16 mm
  • Diâmetro do embutido exterior: o 20 mm
  • Peso: 0,33 kg
  • Volume: 56,7 cm3
  • Parafusos: classe A4-70 (cabeça sextavada)

Informaçoes adicionais

  • O suporte requer a utilizaçao de juntas de borracha — selecione a espessura adequada da junta em funçao da espessura do vidro a montar
  • As juntas de borracha estao disponíveis como acessórios separados
  • Os parafusos de cabeça sextavada permitem ajustar a pressao de aperto sem desmontar o suporte
