Suporte PSG para batente de portão de correr autoportante 130×75 mm
Leave feedback on the product
Suporte PSG para batente de portão de correr autoportante, em aço galvanizado. Dimensões 130×75×55 mm, espessura da chapa 3 mm. Cantoneira com furos oblongos para ajuste da posição. Para montagem lateral do encaixe do batente. Peso 0,28 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-250
Descrição
Suporte PSG para batente de portão de correr autoportante 130×75 mm
O suporte para batente PSG é uma cantoneira de aço concebida para a montagem lateral do encaixe do batente em portões de correr autoportantes. Graças à sua construção robusta em chapa de aço com 3 mm de espessura, garante uma fixação estável e duradoura do mecanismo do batente — o elemento essencial para o fecho correto do portão de correr.

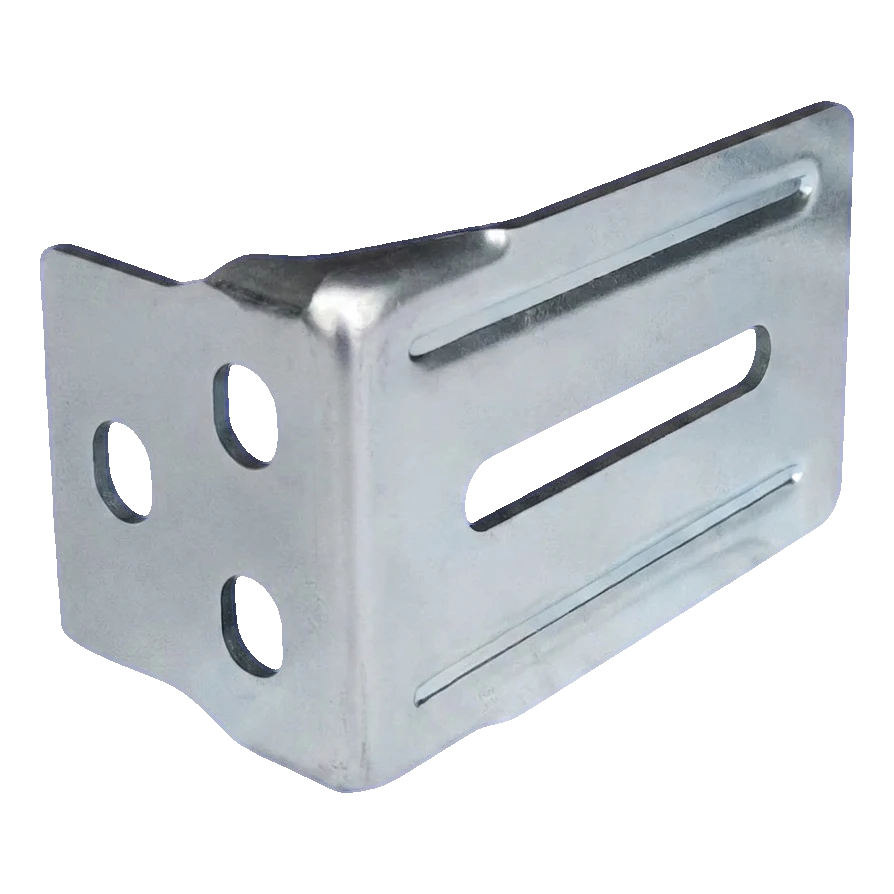

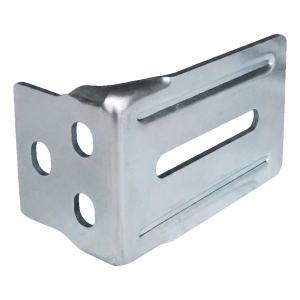

O suporte tem forma de L e está equipado com furos oblongos (alongados) tanto na aba vertical como na horizontal, o que permite um ajuste preciso da posição do batente durante a montagem. Os furos redondos na parede vertical servem para fixação adicional. Esta construção permite às empresas de instalação uma montagem rápida com possibilidade de correção do posicionamento sem necessidade de furar novos orifícios.
Dimensões e especificações técnicas
- Comprimento da aba horizontal (L): 130 mm
- Largura do suporte: 75 mm
- Altura da aba vertical (H): 55 mm
- Espessura da chapa: 3 mm
- Raio de arredondamento dos cantos: R6
- Furos oblongos (de ajuste): 11 mm de largura
- Comprimento do furo oblongo central (aba horizontal): 70 mm
- Distância entre eixos dos furos oblongos (aba horizontal): 51 mm
- Distância entre furos (aba vertical): 27 × 21 mm
- Material: aço galvanizado
- Peso: 0,28 kg
- EAN: 5901289670272
- Fabricante: PSG
Aplicação e montagem
O suporte é montado lateralmente no poste ou na estrutura de suporte do portão. A aba vertical, com furos redondos e oblongos, serve para aparafusar o suporte à base, enquanto na aba horizontal é fixado o batente (encaixe do batente). Os furos oblongos garantem uma amplitude de ajuste em três eixos, o que permite posicionar com exatidão o rolo de encosto em relação à calha de rolamento do portão de correr autoportante.
Elemento dedicado ao sistema de portões de correr autoportantes PSG — garante total compatibilidade com os batentes deste fabricante.
