Sistema de coberturas de vidro M12. 3 elementos, para tirante fi 12mm, vidro 8-17,52mm (aisi304, universal, cetim)

Go to Product feedback

Conjunto de 3 elementos em aço AISI 304 com acabamento acetinado para montagem de coberturas de vidro com espessura 8–17,52 mm, rosca de tirante M12, peso 1,6 kg.

Go to full description
with VAT without VAT
Price 56,13 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] daszki-szklane #127

  • Material AISI 304
  • Acabamento Acetinado
  • Espessura do vidro [mm] 8-17,52

Descrição

Sistema de coberturas em vidro de 3 elementos M12 – aço AISI 304, acetinado

Sistema de montagem de coberturas em vidro de 3 elementos concebido para a instalação profissional de marquises em vidro com espessura de 8 a 17,52 mm. O conjunto de fixações em aço inoxidável AISI 304 com acabamento acetinado garante uma fixação duradoura, estética e segura de marquises em vidro em edifícios residenciais e espaços de utilização pública.

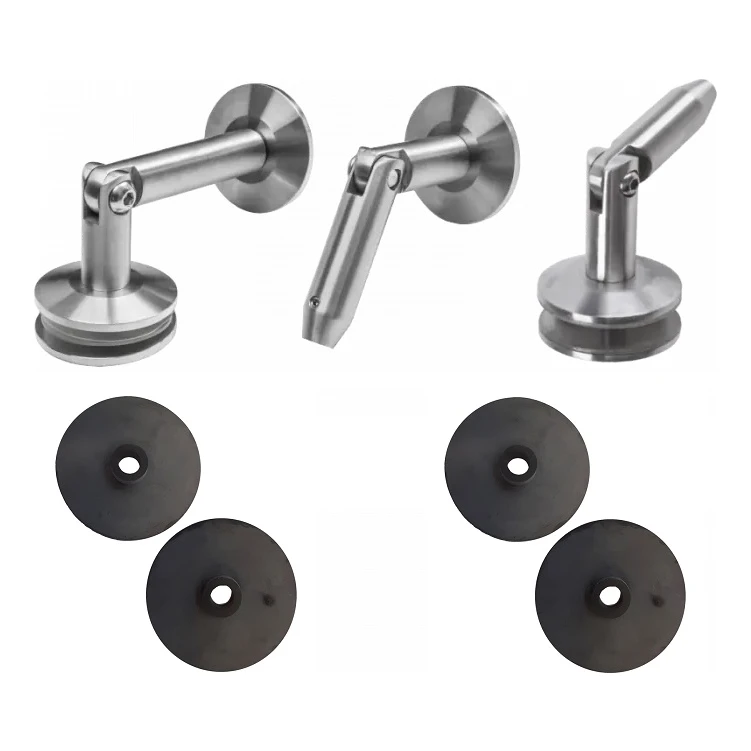

Sistema de coberturas em vidro de 3 elementos M12 – componentes do conjunto: fixações em aço inoxidável e borrachas de aperto
Sistema de coberturas em vidro de 3 elementos M12 – componentes do conjunto: fixações em aço inoxidável e borrachas de aperto

O conjunto é composto por três fixações fabricadas com precisão, que formam um sistema completo de montagem de marquise em vidro com tirante. O vidro não fica em contacto direto com as fixações — as borrachas de aperto incluídas no conjunto protegem os painéis e estabilizam o vidro na posição correta. A construção universal permite a instalação em diferentes tipos de edifícios e, em caso de camada de isolamento mais espessa na fachada, pode ser utilizada uma placa de montagem adicional, tornando o sistema especialmente versátil.

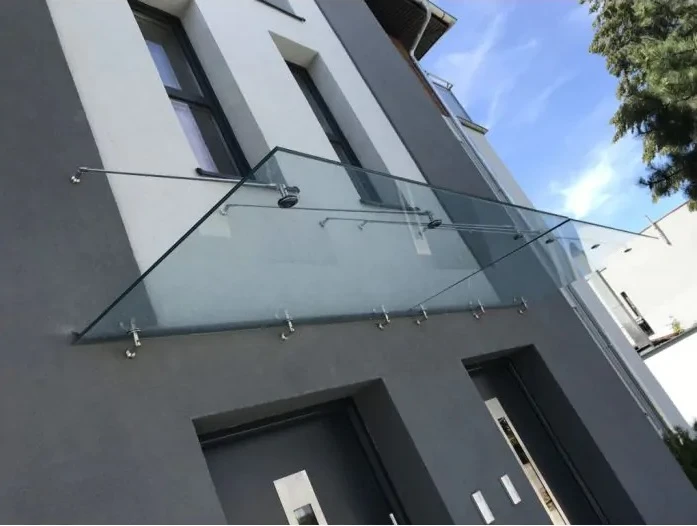

Cobertura em vidro montada na fachada de um edifício com recurso ao sistema de fixações em aço e tirantes
Cobertura em vidro montada na fachada de um edifício com recurso ao sistema de fixações em aço e tirantes

As coberturas em vidro desempenham uma dupla função — protegem contra as precipitações e conferem leveza arquitetónica à fachada. O sistema com tirantes garante a rigidez da estrutura mantendo um aspeto minimalista, ideal para edifícios modernos.

Conteúdo do conjunto

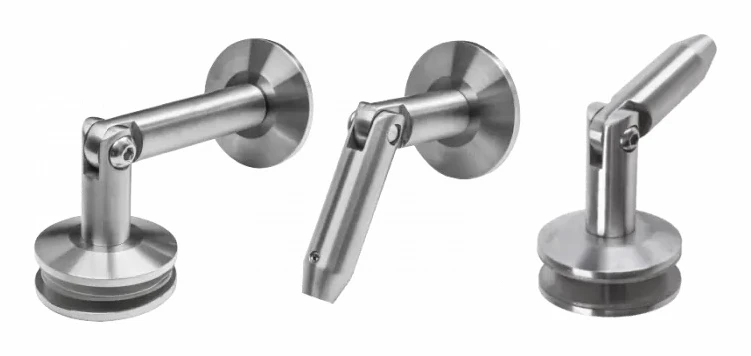

Três fixações em aço inoxidável AISI 304 que integram o sistema de coberturas em vidro
Três fixações em aço inoxidável AISI 304 que integram o sistema de coberturas em vidro
  • Fixação parede–vidro com conjunto de borrachas de aperto
  • Fixação vidro–tirante M12 com conjunto de borrachas de aperto
  • Fixação tirante M12–parede

O conjunto não inclui: painéis de vidro, tirantes nem outros elementos não mencionados acima. O tirante com rosca M12 (varão em aço inoxidável) deve ser selecionado separadamente — os comprimentos disponíveis são 1 m, 1,2 m e 1,5 m. O tirante é fixado na fachada e depois tensionado até obter a posição ideal da marquise em vidro, garantindo a sua estabilidade.

Especificação técnica

Esquema lateral de montagem de cobertura em vidro com indicação do ângulo de 95° e dimensões de posicionamento das fixações
Esquema lateral de montagem de cobertura em vidro com indicação do ângulo de 95° e dimensões de posicionamento das fixações
  • Material: aço inoxidável AISI 304
  • Acabamento superficial: acetinado
  • Rosca do tirante: M12
  • Rosca dos parafusos de fixação à parede e ao vidro: M10
  • Espessura do vidro: 8–17,52 mm
  • Comprimento (L): 130 mm
  • Peso do conjunto: 1,6 kg
  • Diâmetro dos furos no vidro: Ø18 mm
  • Ângulo de montagem do tirante: 95°
  • EAN: 5901289674263

Dimensionamento e esquema de montagem

O posicionamento correto dos furos no painel de vidro é fundamental para a estabilidade e segurança da estrutura. Os esquemas abaixo apresentam a disposição recomendada dos pontos de fixação e as dimensões máximas admissíveis do vidro.

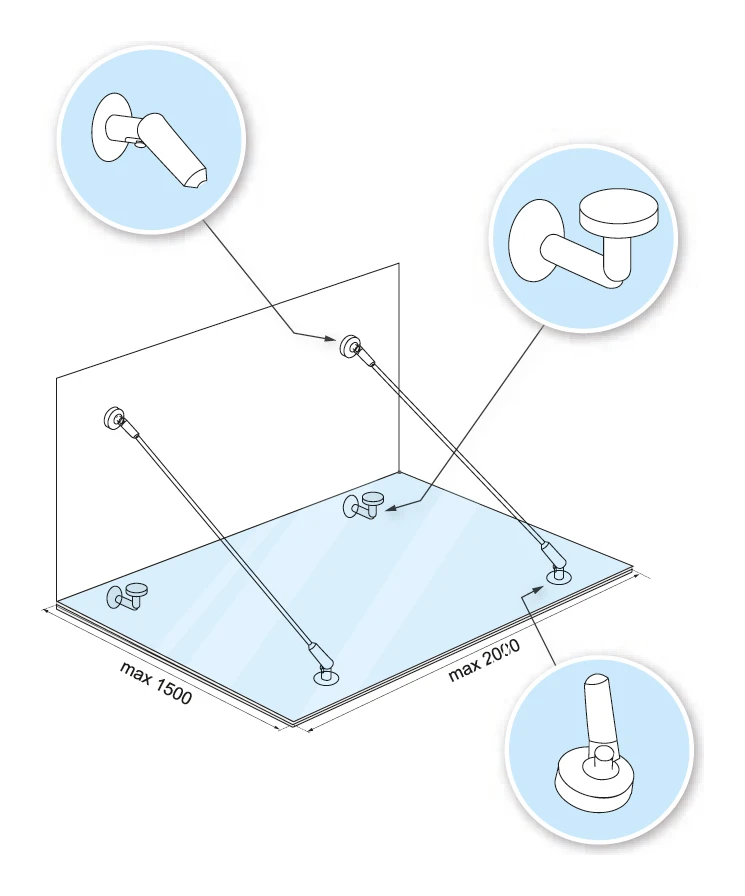

Esquema 3D de montagem de cobertura em vidro com os três tipos de fixações visíveis e dimensões máx. 1500 × 2000 mm
Esquema 3D de montagem de cobertura em vidro com os três tipos de fixações visíveis e dimensões máx. 1500 × 2000 mm

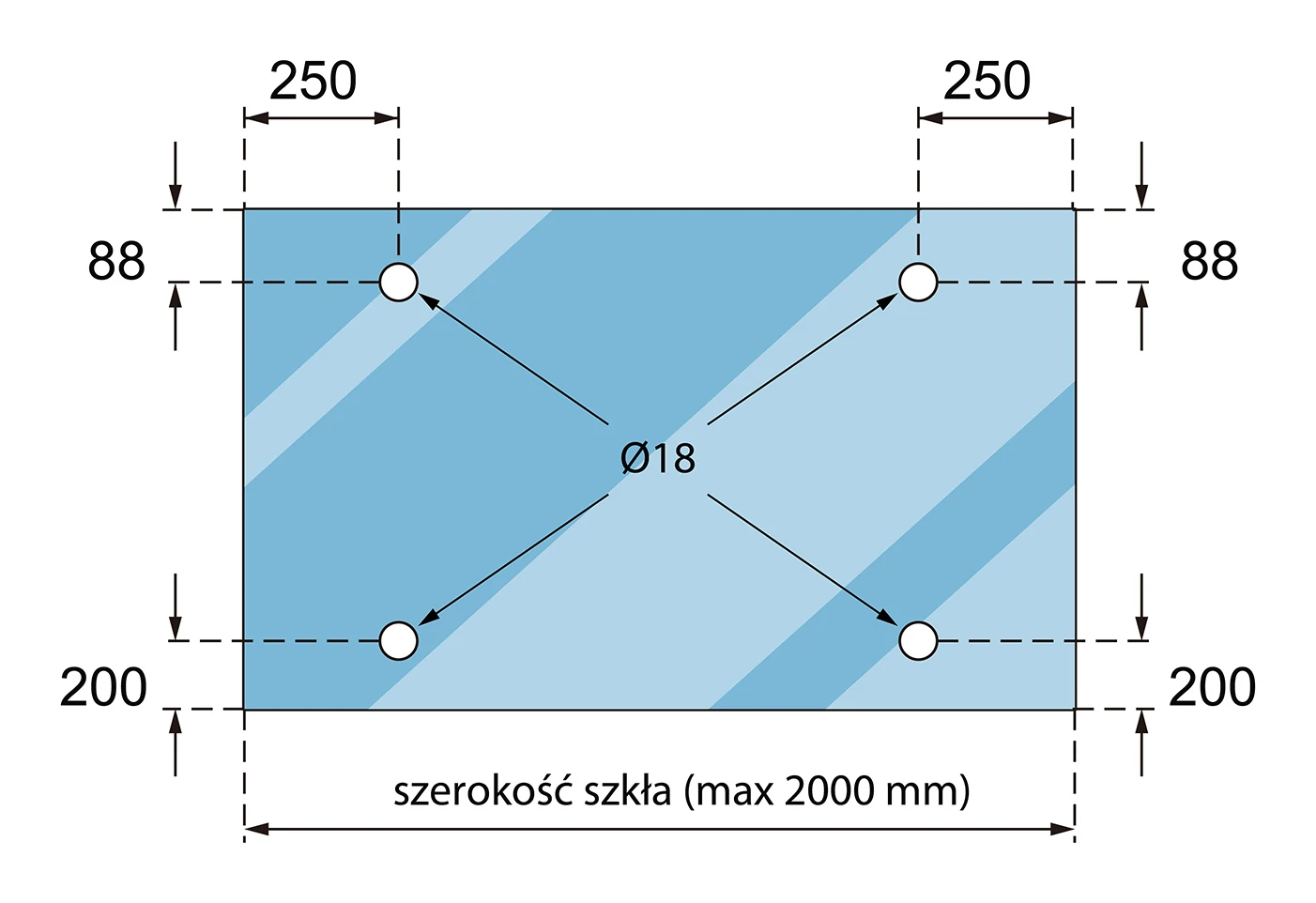

Desenho técnico de posicionamento dos furos no vidro – distâncias de 250 mm das bordas laterais, 88 mm do topo, 200 mm da base, Ø18 mm
Desenho técnico de posicionamento dos furos no vidro – distâncias de 250 mm das bordas laterais, 88 mm do topo, 200 mm da base, Ø18 mm

Dimensões recomendadas para o posicionamento dos furos no vidro:

  • Largura máxima do vidro: 2000 mm
  • Profundidade máxima (balanço) do vidro: 1500 mm
  • Distância dos furos às bordas laterais: 250 mm
  • Distância dos furos superiores à borda superior: 88 mm
  • Distância dos furos inferiores à borda inferior: 200 mm
  • Diâmetro dos furos: Ø18 mm

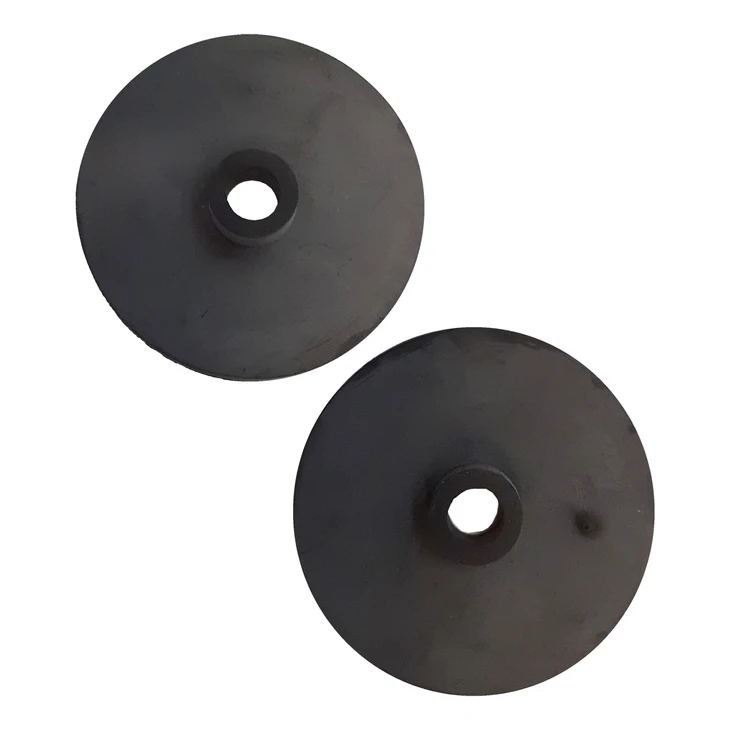

Borrachas de aperto EPDM incluídas no conjunto, que protegem o vidro do contacto direto com as fixações em aço
Borrachas de aperto EPDM incluídas no conjunto, que protegem o vidro do contacto direto com as fixações em aço

As borrachas de aperto protegem os painéis de vidro do contacto direto com os elementos metálicos das fixações, eliminando o risco de fissuras e garantindo uma retenção estável do vidro. O conjunto de borrachas está incluído em cada fixação que entra em contacto com o vidro.

Devido ao elevado grau de dificuldade da instalação de coberturas em vidro, recomenda-se a execução dos trabalhos por uma equipa de montagem qualificada, com experiência em vidro temperado e sistemas de tirantes.
