Sistema de coberturas de vidro M10 tirante 3 elementos fi 10 mm vidro 8-17,52 mm AISI 304 acetinado

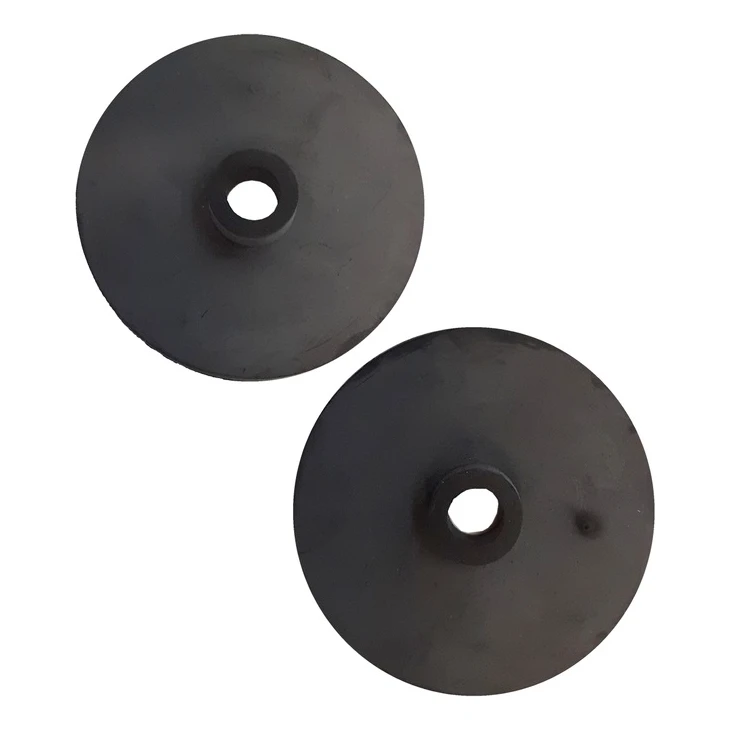

O sistema é composto por três conectores de precisão em aço inoxidável AISI 304 com acabamento acetinado, que garantem durabilidade e uma aparência estética duradoura. Cada elemento possui um orifício de montagem oculto, conferindo à construção um carácter elegante e minimalista. O vidro não entra em contacto direto com o metal — o conjunto inclui borrachas de pressão que protegem o painel e ao mesmo tempo o estabilizam na posição correta.

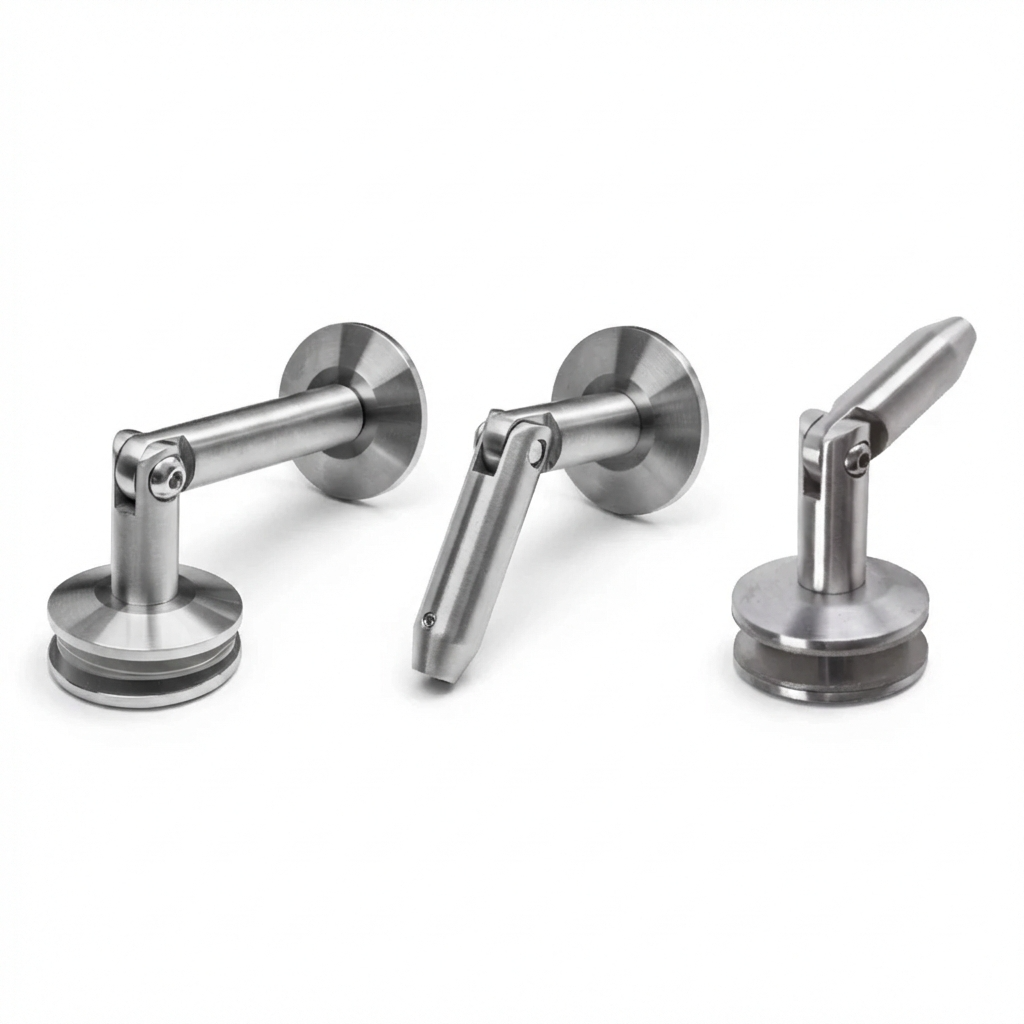

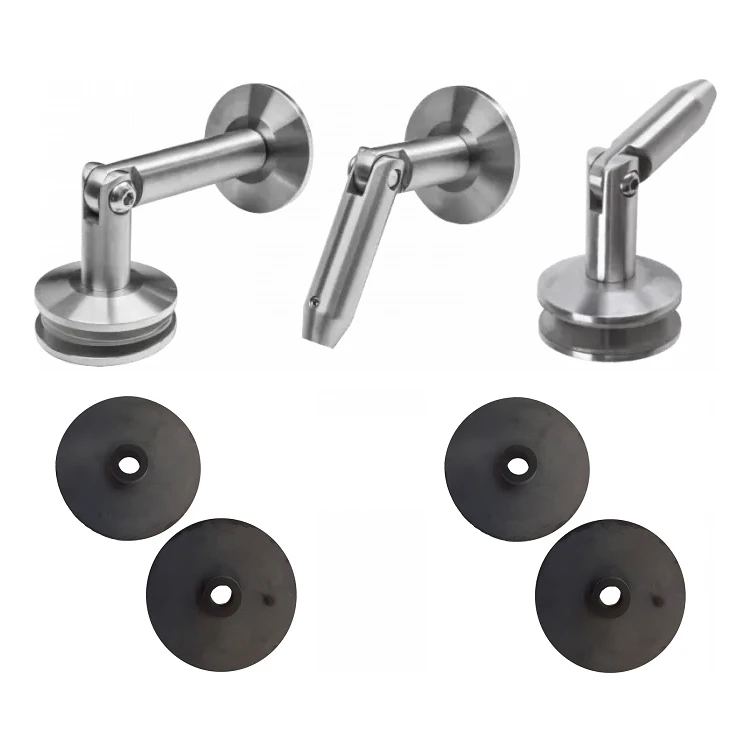

Conteúdo do conjunto

• Conector parede–vidro com conjunto de borrachas de pressão
• Conector vidro–tirante com conjunto de borrachas de pressão
• Conector tirante–parede

O conjunto não inclui o painel de vidro nem os tirantes — devem ser selecionados separadamente. Os tirantes com rosca M10 estão disponíveis em três comprimentos: 1 m, 1,2 m e 1,5 m e são fabricados em aço inoxidável.

Princípio de montagem

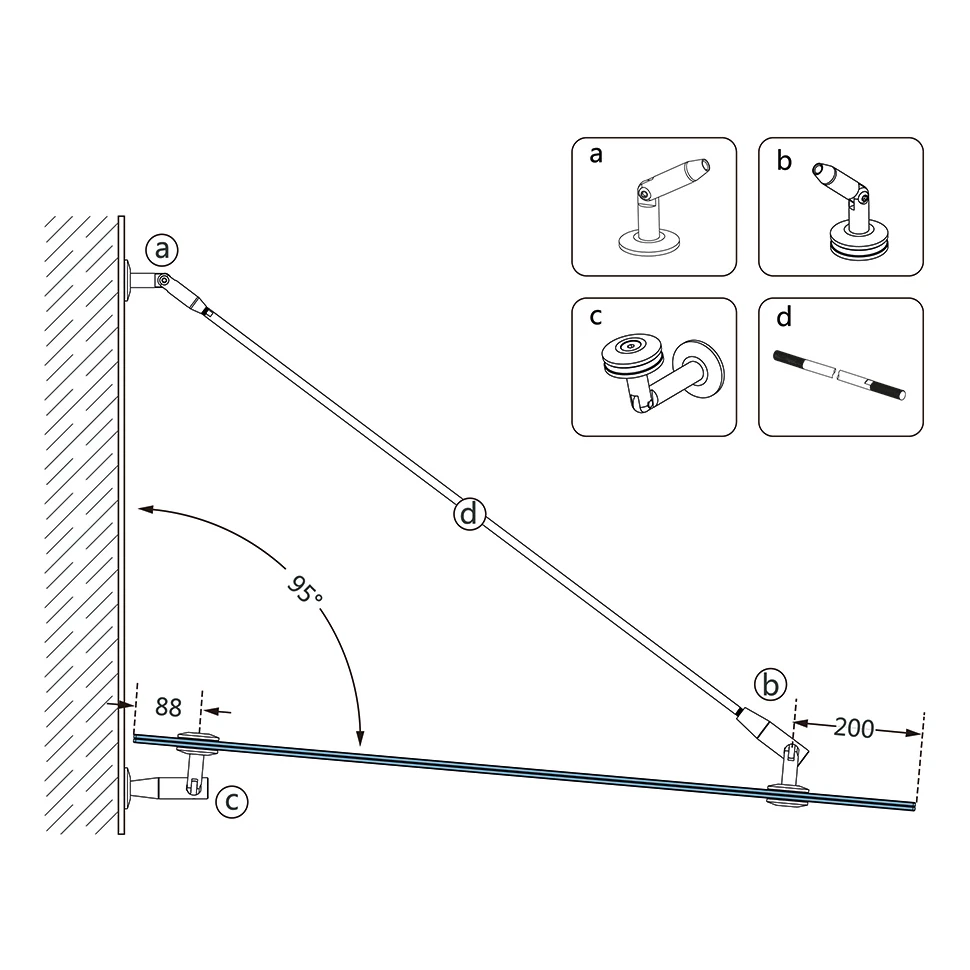

O tirante é fixado na fachada do edifício através do conector tirante–parede (elemento a) e, em seguida, tensionado até obter a posição ideal da marquise. O conector parede–vidro (elemento c) mantém a aresta inferior do painel a 88 mm da fachada, enquanto o conector vidro–tirante (elemento b) transfere as cargas para a barra de tirante. O intervalo de regulação do ângulo do tirante é de até 95°, permitindo adaptar o sistema a diferentes condições de montagem.

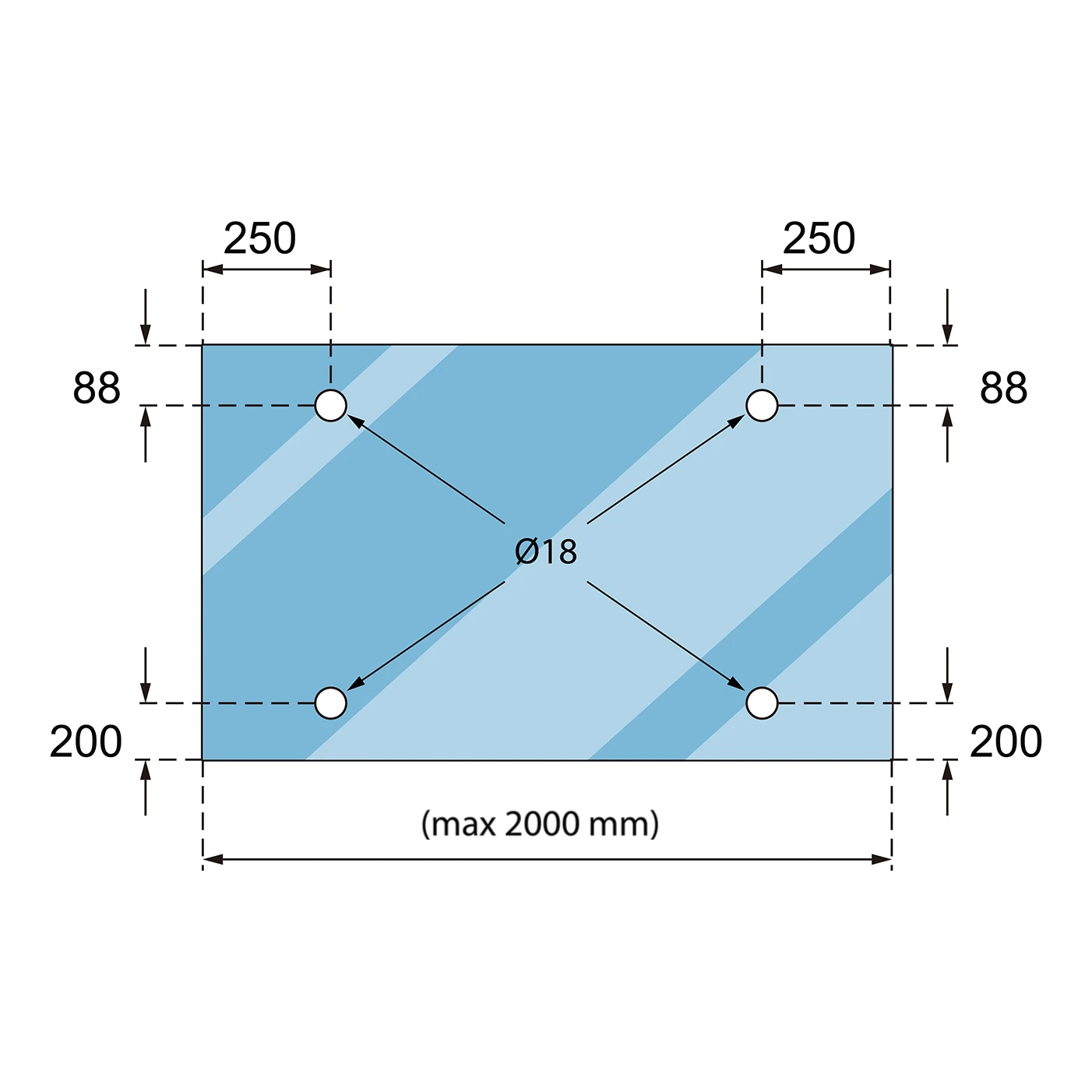

Disposição dos pontos de fixação no vidro

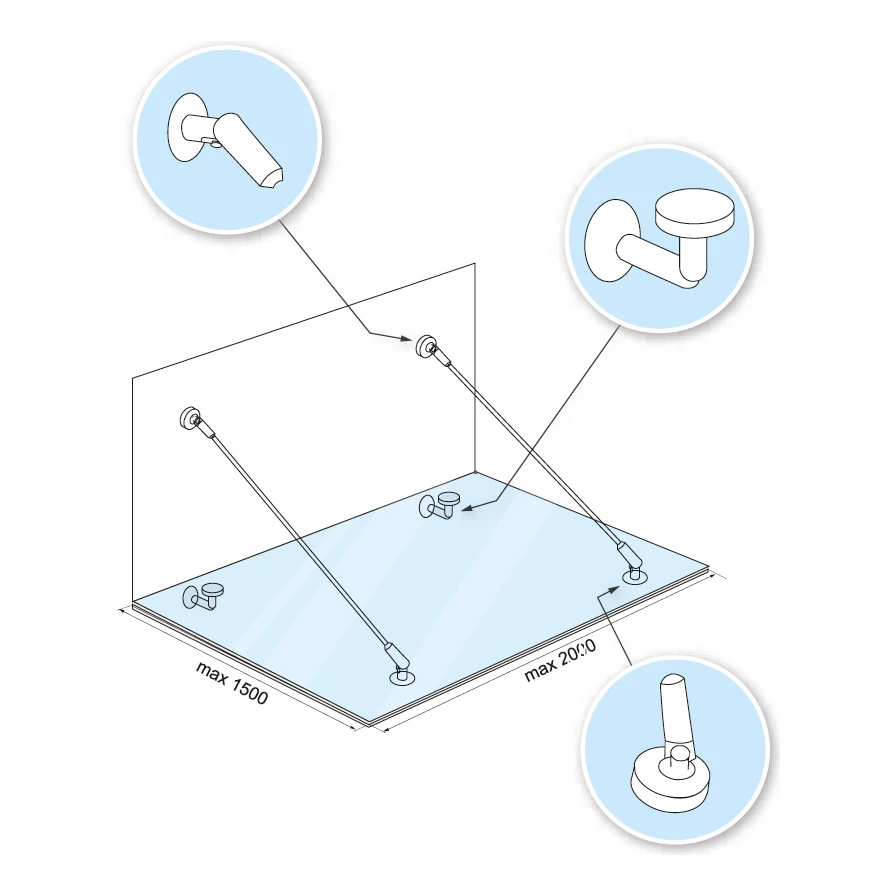

• Largura máxima do vidro: 2000 mm
• Profundidade máxima da marquise: 1500 mm
• Furos superiores (conectores parede–vidro): 88 mm da aresta superior, 250 mm das arestas laterais
• Furos inferiores (conectores vidro–tirante): 200 mm da aresta inferior, 250 mm das arestas laterais
• Diâmetro dos furos no vidro: Ø18 mm

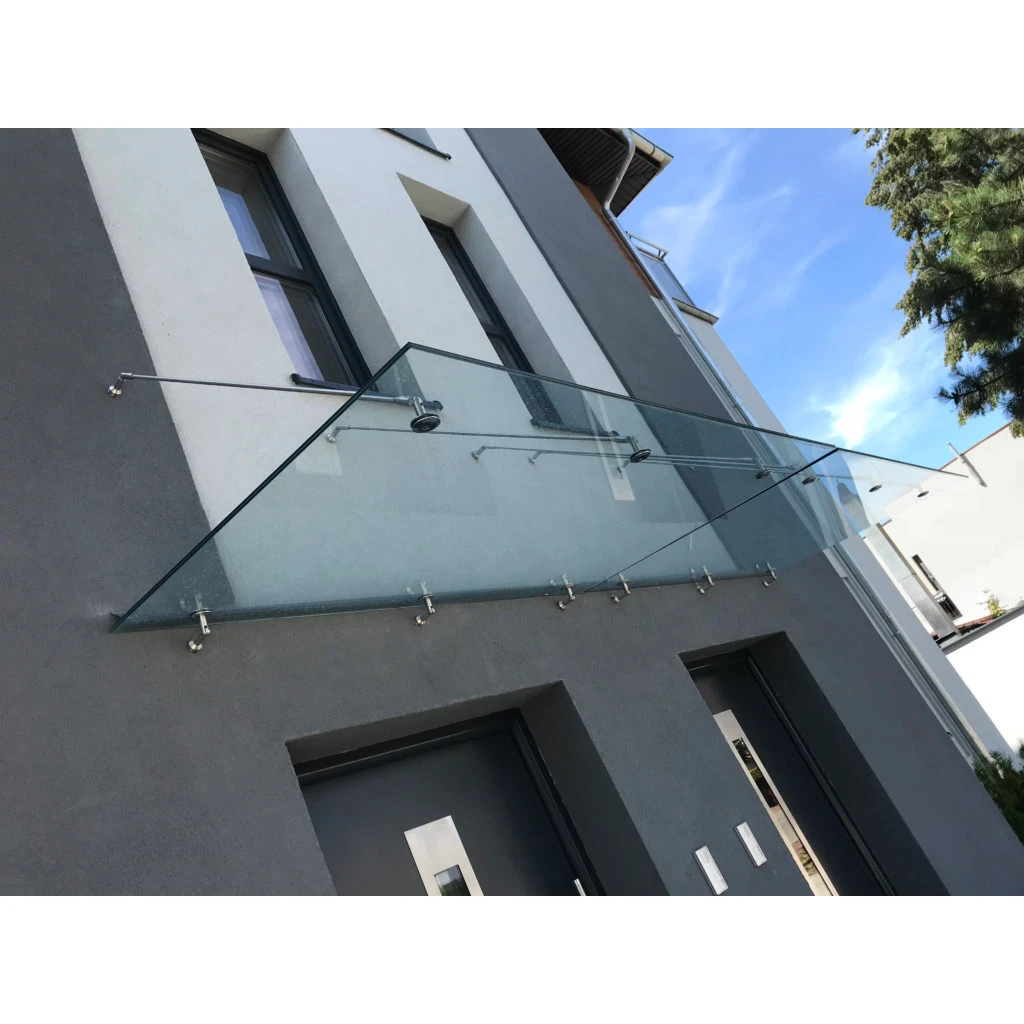

A versatilidade de aplicação é a característica fundamental deste sistema. Em edifícios com camada de isolamento espessa, é possível utilizar uma placa de montagem adicional, que permite uma ancoragem segura dos conectores na parede estrutural. Desta forma, o conjunto é adequado tanto para novas construções como para a modernização de fachadas mais antigas. As coberturas em vidro protegem a zona de entrada das precipitações atmosféricas e, ao mesmo tempo, conferem ao edifício um carácter visual moderno e leve.

Especificação técnica

• Rosca do tirante: M10
• Espessura do vidro: 8–17,52 mm
• Parafusos de fixação à parede e ao vidro: M9
• Material: aço inoxidável AISI 304
• Acabamento: acetinado
• Comprimento do conector: 130 mm
• Peso do conjunto: 1,64 kg
