Sapatilho galvanizado para cabo 5 mm – DIN 6899 B
Leave feedback on the product

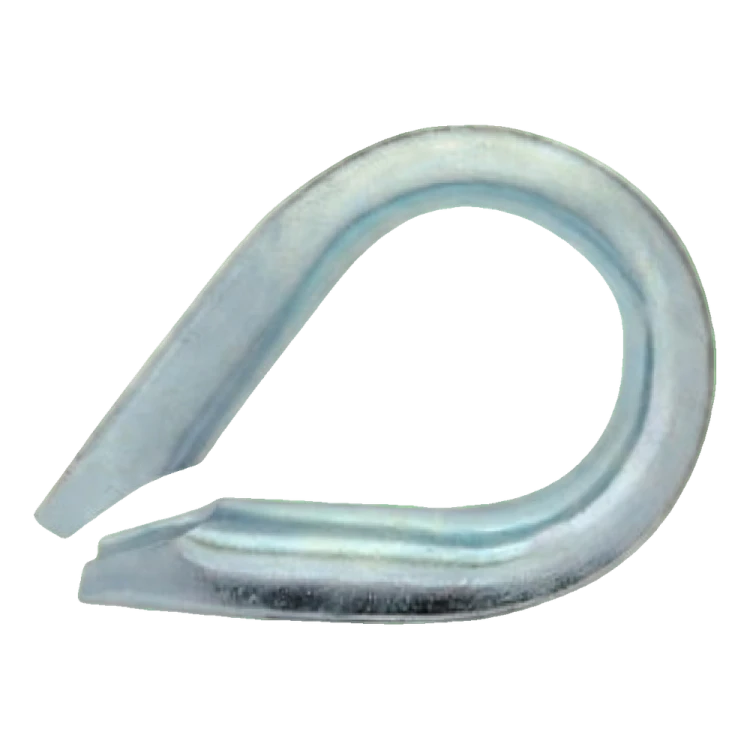

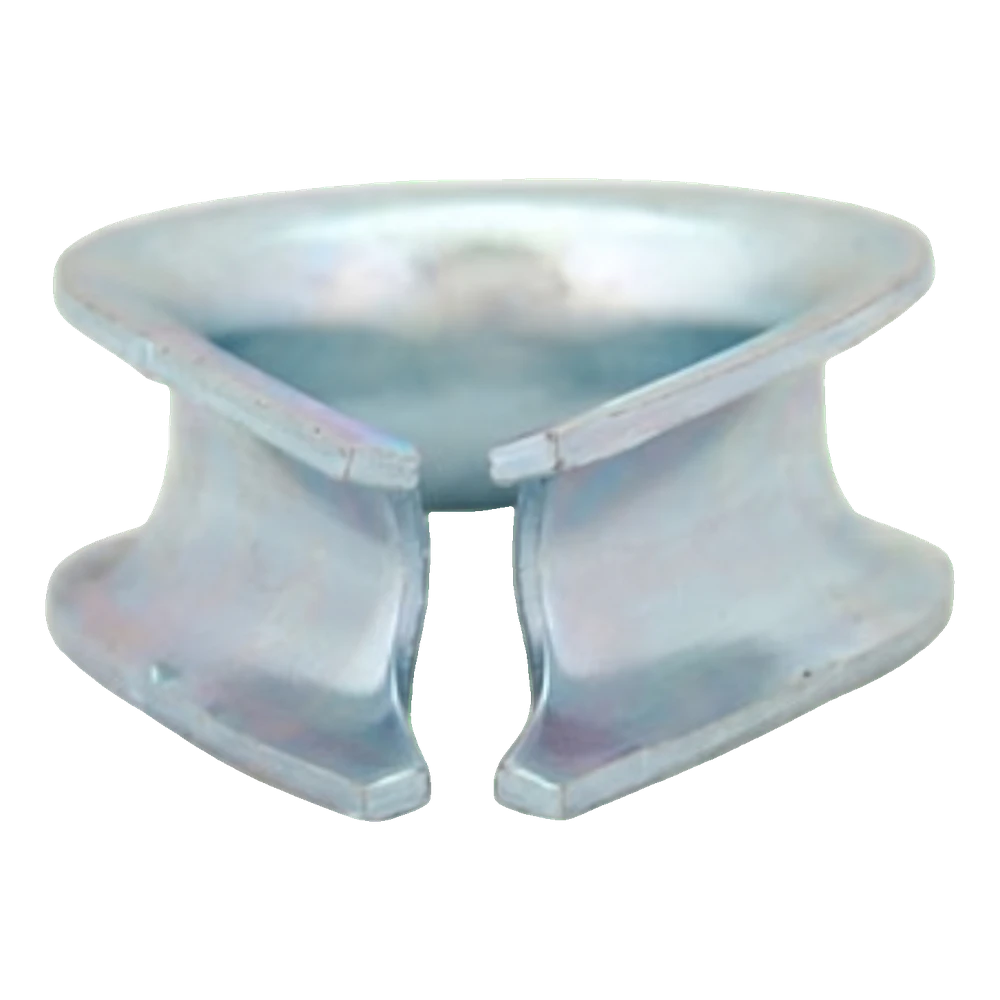

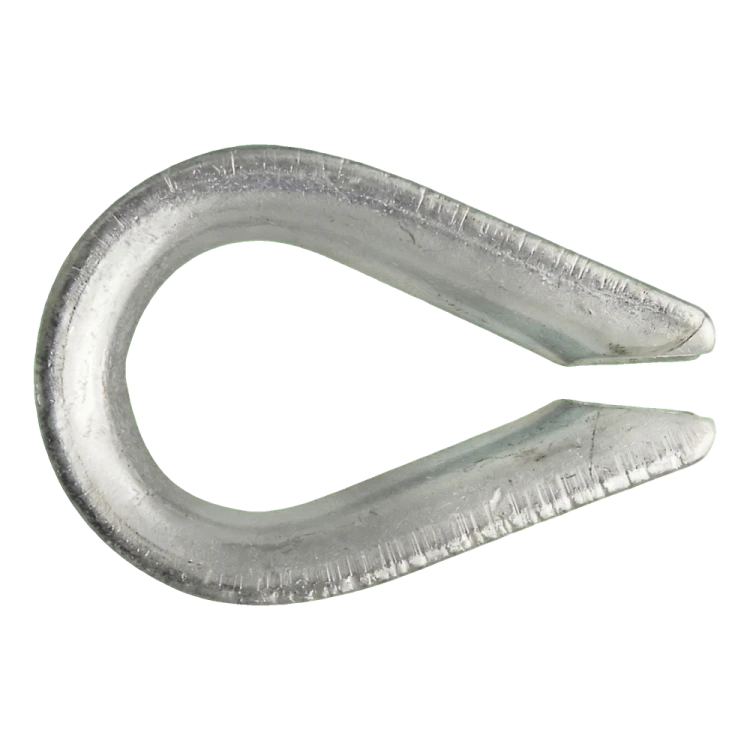

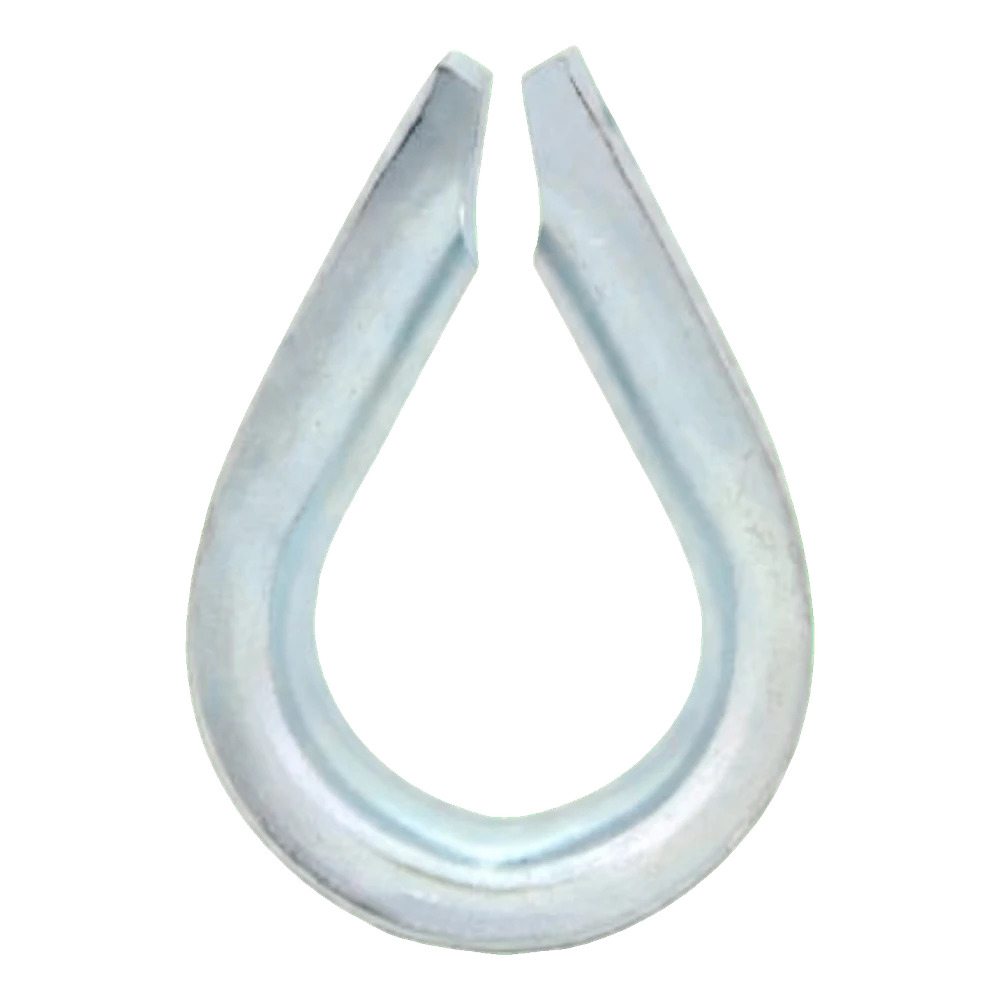

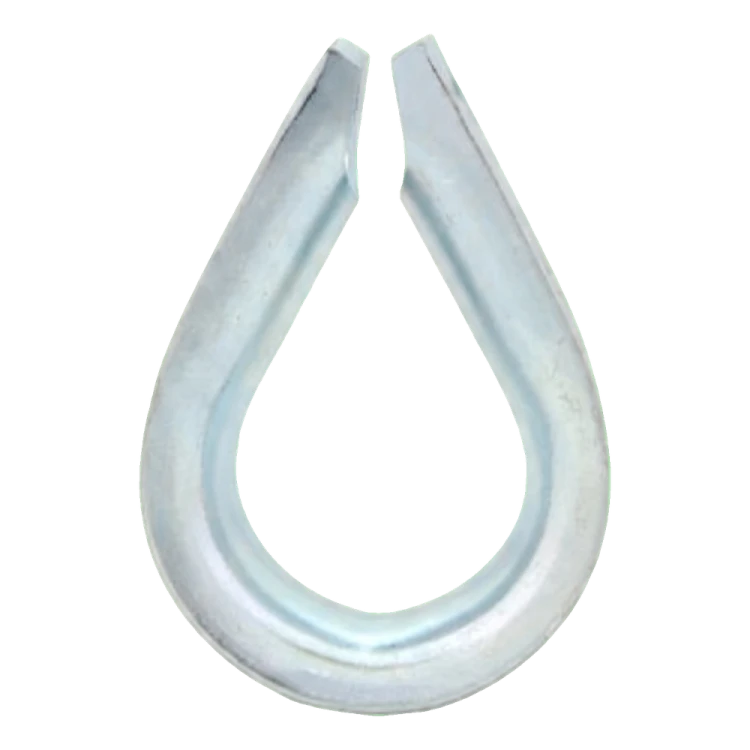

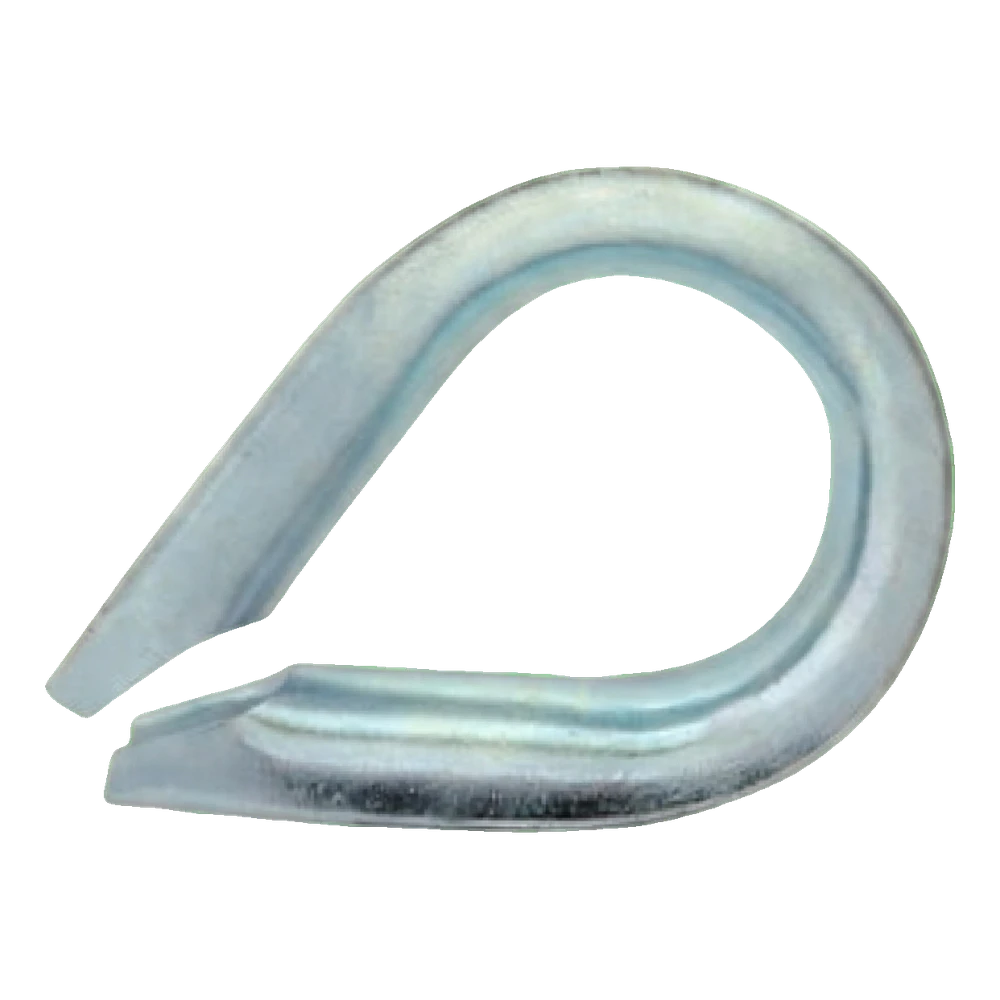

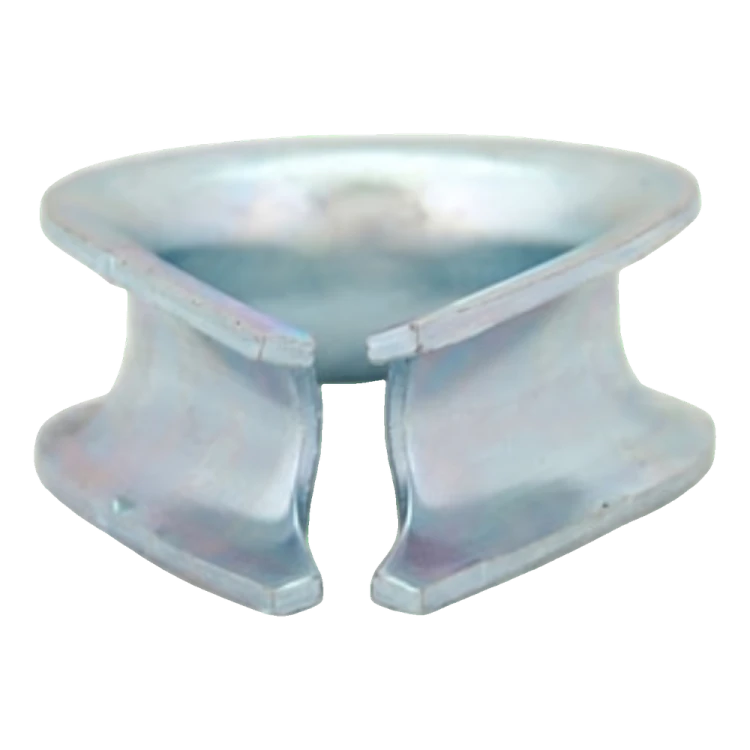

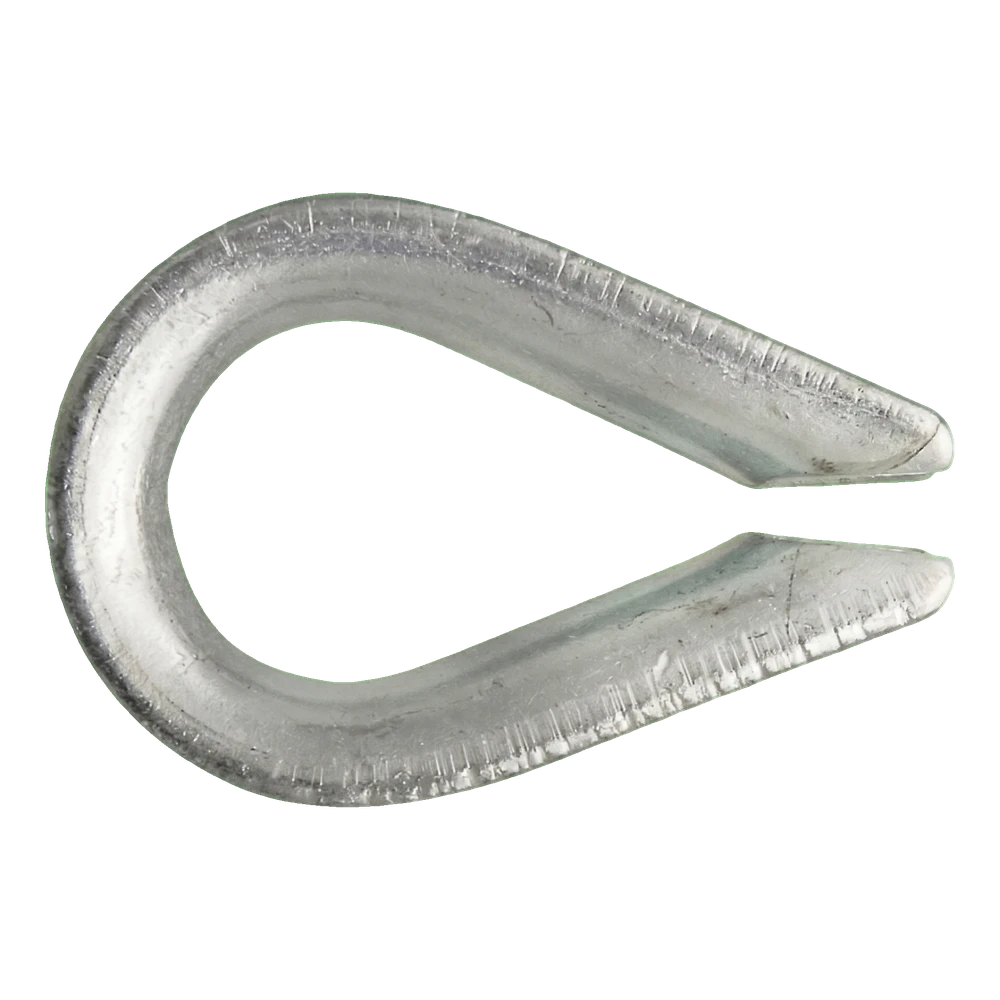

Sapatilho cardíaco para cabo de aço 5 mm, galvanizado, segundo DIN 6899 B. Aço C10–C15, comprimento 23 mm, diâmetro exterior 14,5 mm, espessura 1,7 mm, massa 0,009 kg. Tolerância dimensional ±5%. Para proteger os laços de cabos Ø 5 mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-432
Características do produto
[PIM] osprzet-do-lin-i-lancuchow #1023
- Tipo de acessório Sapatilho
- Diâmetro 5
Descrição
O sapatilho protege a alça do cabo de aço contra dobras e desgaste por atrito no ponto de fixação; aço zincado
Sobre o produto
O sapatilho protege a alça do cabo de aço contra dobras e desgaste por atrito no ponto de fixação. Tem uma ranhura onde assenta o cabo e um olhal com dimensões interiores definidas. Utiliza-se para formar uma alça num cabo de aço com cerra-cabos ou uma manga de cravação, permitindo que a alça mantenha a sua forma sob carga.
Selecione o sapatilho de acordo com o diâmetro do cabo — esta medida destina-se a um cabo de 5 mm. O produto é fabricado de acordo com a norma DIN 6899 B. As dimensões interiores do olhal são a largura C = 14,5 mm e o comprimento L = 23 mm. A dimensão A = 6 mm corresponde à largura da ranhura e S = 1,7 mm à espessura do material. São valores nominais segundo a ficha de catálogo do fabricante. Durante a montagem, passe o cabo à volta do sapatilho, de modo que fique assente e encostado à ranhura em todo o perímetro, e depois feche a alça com cerra-cabos ou uma manga de cravação. Após o aperto, verifique se o sapatilho não desliza para fora da alça.
Material: aço C10–C15. Revestimento: zincado. O revestimento de zinco protege o aço contra a corrosão em condições normais. Em caso de contacto com sal, produtos químicos ou humidade permanente, escolha a versão de acordo com as condições de exposição. A capacidade resistente da alça depende do cabo e do tipo de terminação (cerra-cabos, manga), e não do próprio sapatilho. Defina o número e o espaçamento dos cerra-cabos de acordo com as recomendações do fabricante do cabo ou dos cerra-cabos.
Seleção e montagem
- ✓Selecione o sapatilho de acordo com o diâmetro do cabo – o cabo deve assentar na ranhura em todo o perímetro.
- ✓Passe o cabo à volta do sapatilho, de modo que fique encostado à ranhura, e feche a alça com cerra-cabos ou uma manga de cravação.
- ✓Após o aperto, verifique se o sapatilho não desliza para fora da alça.
Importante
A capacidade resistente da alça depende do cabo e do tipo de terminação (cerra-cabos, manga), e não do próprio sapatilho. Defina o número e o espaçamento dos cerra-cabos de acordo com as recomendações do fabricante do cabo ou dos cerra-cabos.
