Rebite cego em aço inoxidável A4/A4 ISO 15983 5,0×16 mm – cabeça plana, aberto – caixa de 500 unidades

Go to Product feedback

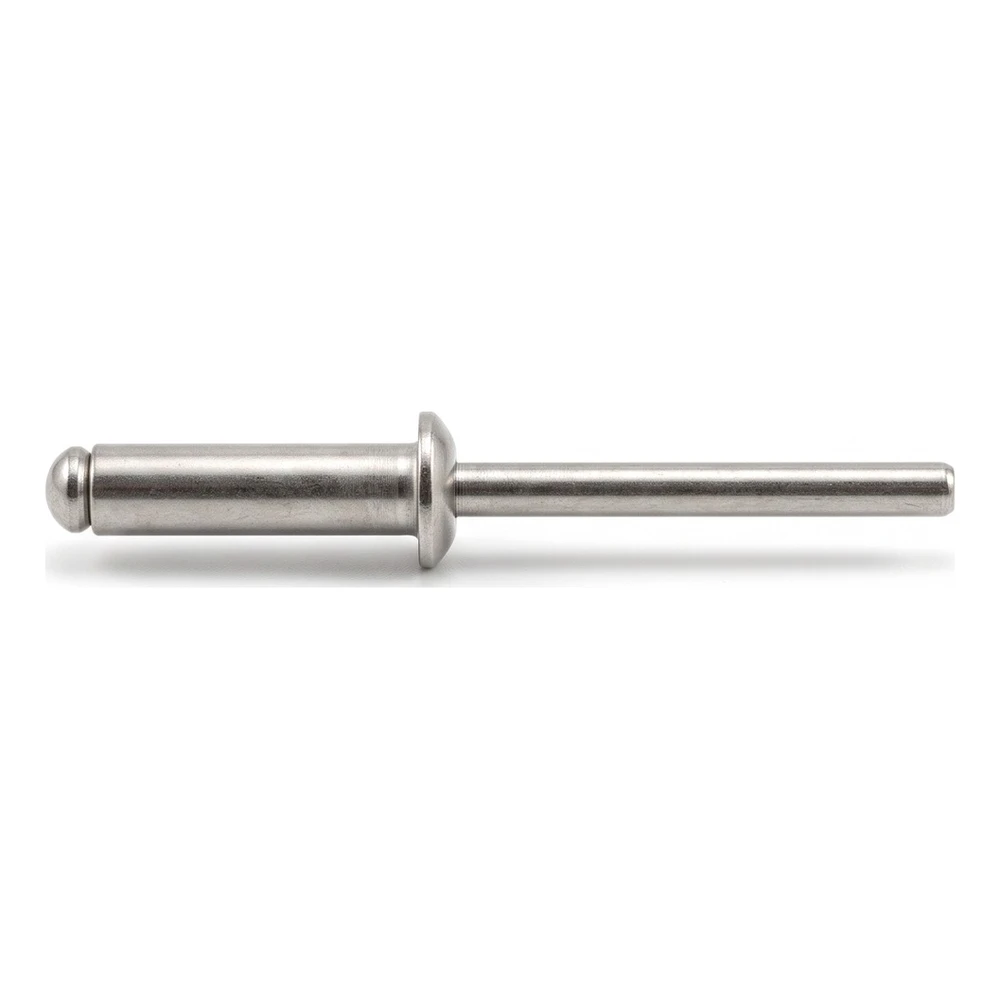

Rebite cego aberto de cabeça plana, em aço inoxidável A4/A4 (corpo e haste). Dimensões 5,0 x 16 mm. Norma ISO 15983 (~DIN 7337). Haste com ponto de rotura pré-definido. Para fixação unilateral em ambientes corrosivos.

Go to full description
with VAT without VAT
Price 57,03 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque (grande quantidade)
Shipping time: 8 dias úteis

Características do produto

[PIM] nity-zrywalne #1014

  • Material A4 - aço inoxidável
  • Diâmetro 5
  • Comprimento [mm] 16
  • Gama de aperto [mm] 8,0–11,0
  • Quantidade por embalagem [un] 500

Descrição

Rebite cego · 5 × 16 mm

Aberto, cabeça plana, mandril com estrangulamento de rotura; corpo e mandril em aço inoxidável A4/A4

Ø 5 mmDiâmetro do rebite
8,0–11,0 mmIntervalo de aperto
A4/A4Corpo / mandril
500 un.por caixa
Desenho dimensional do rebite cego 5 × 16 mm, em meio-corte e vista pelo lado da cabeça, valores: l = 16 mm, d = 5 mm, dk = 10,5 mm, k = 2,1 mm
Abrir o desenho cotado em tamanho real
Desenho ilustrativo para o tamanho 5 × 16 mm; mandril encurtado. Valores nominais segundo a ficha técnica do fabricante.

Escolha rápida

AplicaçãoUnião de chapas e perfis – montagem por um só lado
Espessura da união8,0–11,0 mm (intervalo de aperto)
CondiçõesA4: na presença de cloretos (mar, piscina), escolha o material em função das condições de exposição
MontagemRebitadora para rebites cegos, bocal para rebites Ø 5 mm

Dimensões e norma

Diâmetro do rebite d5 mm
Comprimento l (sob a cabeça)16 mm
Diâmetro da cabeça dk10,5 mm
Altura da cabeça k2,1 mm
Intervalo de aperto8,0–11,0 mm
Cabeçaplana (saliente)
Execuçãoaberto, mandril com estrangulamento de rotura
NormaISO 15983 (semelhante à DIN 7337)
Furo para o rebiteredondo Ø 5,1 mm
Valores nominais segundo a ficha técnica do fabricante.
Furo segundo a regra geral dos fabricantes de rebites: 0,1 mm maior do que o diâmetro do corpo.

Material e resistência

Corpo / mandrilaço inoxidável A4/A4
Força de corte4 700 N [1]
Força de rotura à tração5 800 N [1]
[1] Valores segundo a ficha técnica do fabricante (ensaio do rebite); não correspondem à capacidade de carga de uma união específica.

Ambiente com cloretos

Por exemplo, junto ao mar ou a uma piscina: escolha o material de acordo com as condições de exposição e as recomendações do projeto.

Embalagem

Unidade de vendacaixa de 500 un.
Peso da caixa2,45 kg [2]
[2] Peso e unidade de venda segundo os dados do fornecedor.

Preparação da montagem

  • ✓Verifique a espessura total das peças a unir: deve estar dentro do intervalo 8,0–11,0 mm.
  • ✓Execute um furo Ø 5,1 mm (0,1 mm maior do que o corpo d = 5 mm); remova as rebarbas.
  • ✓Aplique com uma rebitadora para rebites cegos; a cabeça deve ficar encostada à superfície e o mandril rompe-se após a cravação.

Importante

O intervalo de aperto aplica-se à espessura total das peças a unir. A capacidade de carga da união depende do material, da espessura e da disposição das peças – é definida pelo projeto.
