Poste de balaustrada de canto PSG em aço inoxidável AISI 304 fi 42,4 mm H960 – montagem no pavimento

Go to Product feedback

Poste de balaustrada de canto PSG em aço inoxidável AISI 304, fi 42,4 mm, altura 960 mm. Espessura da parede 2 mm, acabamento cetim. 8 suportes para tubos fi 12 mm, suporte de corrimão de canto. Montagem no pavimento, peso 3,16 kg.

Go to full description
with VAT without VAT
Price 42,14 €
incl. 23% VAT

Shipping costs are not included in the price.

pçs
Availability:
Em estoque
Shipping time: 8 dias úteis

Características do produto

[PIM] slupki-balustradowe #134

  • Material AISI 304
  • Acabamento Acetinado
  • Sistema de montagem 42,4 mm

Descrição

PSG pilar de balaustrada angular em aço inoxidável AISI 304 ø 42,4 mm H960 – montagem no chão

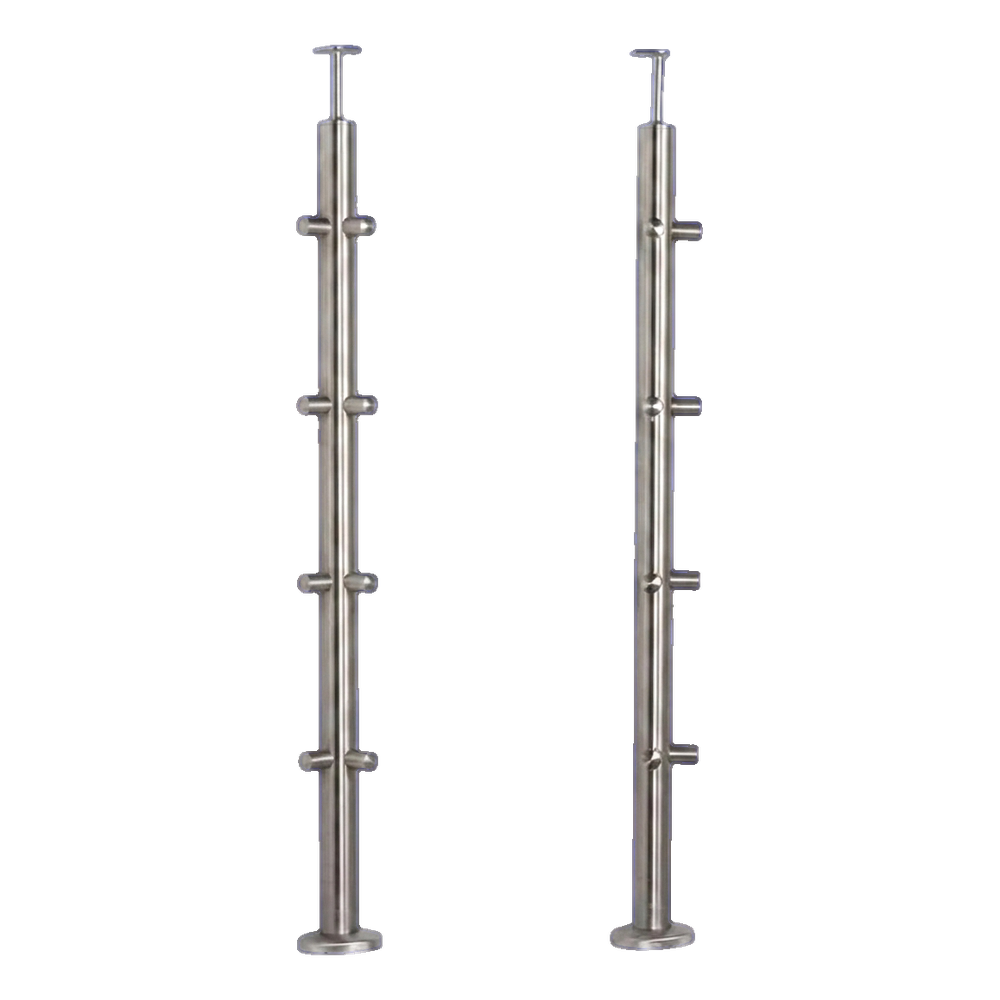

Pilar angular de balaustrada em aço inoxidável AISI 304 – vista frontal e lateral
Pilar angular de balaustrada em aço inoxidável AISI 304 – vista frontal e lateral

Pilar angular de balaustrada PSG em aço inoxidável polido AISI 304 é uma base sólida e estética para balaustradas modernas de varandas e escadas. Graças à construção angular com 8 suportes (4 de cada lado) destinados a tubos de enchimento ø 12 mm, o pilar constitui um ponto angular completo do sistema de balaustrada ø 42,4 mm. A montagem no chão assegura estabilidade, e o acabamento acetinado confere um aspecto elegante e profissional ao conjunto.

Os conectores e fixações do corrimão incluídos no conjunto não estão montados permanentemente — recomenda-se a sua colagem com cola anaeróbica para aço inoxidável. Desta forma, o instalador ganha a possibilidade de regulação e adaptação do pilar às condições da obra e, se necessário, pode encurtar o pilar, por exemplo, devido a irregularidades no chão.

Parâmetros técnicos do pilar

  • Material: aço inoxidável AISI 304, acabamento acetinado (polido)
  • Diâmetro do pilar: ø 42,4 mm
  • Espessura da parede: 2 mm
  • Altura do pilar: 960 mm
  • Altura total com corrimão: 1002,4 mm
  • Distância entre furos de montagem: 190 mm (4 níveis, cada 190 mm)
  • Distância do furo mais baixo à base: 200 mm
  • Furos roscados: 2 × M6 em cada nível, distribuídos em ângulo de 90°
  • Número de suportes: 8 unid. (4 + 4, de ambos os lados do ângulo)
  • Diâmetro do tubo de enchimento: ø 12 mm
  • Montagem: no chão
  • Peso: 3,16 kg
  • EAN: 5903313202107

Suporte angular do corrimão

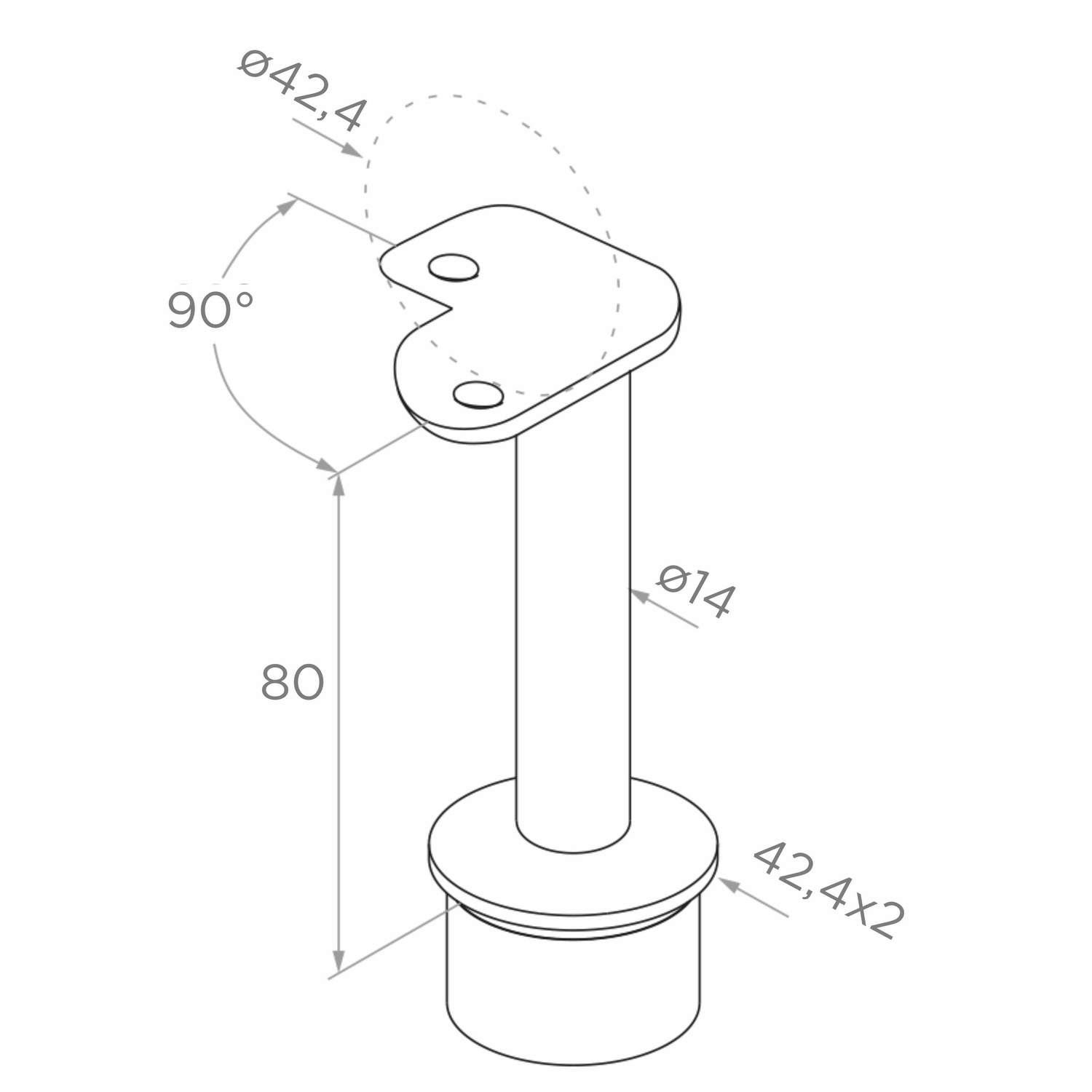

Desenho dimensional do suporte angular do corrimão – vista isométrica
Desenho dimensional do suporte angular do corrimão – vista isométrica

Suporte montado no topo do pilar, equipado com chapa angular curvada em ângulo de 90°, que permite suportar o corrimão no ângulo da balaustrada.

  • Altura do espigão: 80 mm
  • Diâmetro do espigão: ø 14 mm
  • Diâmetro da base (ajusta-se ao tubo): ø 42,4 × 2 mm
  • Diâmetro do corrimão: ø 42,4 mm
  • Ângulo da chapa de montagem: 90°

Suporte passante do tubo de enchimento

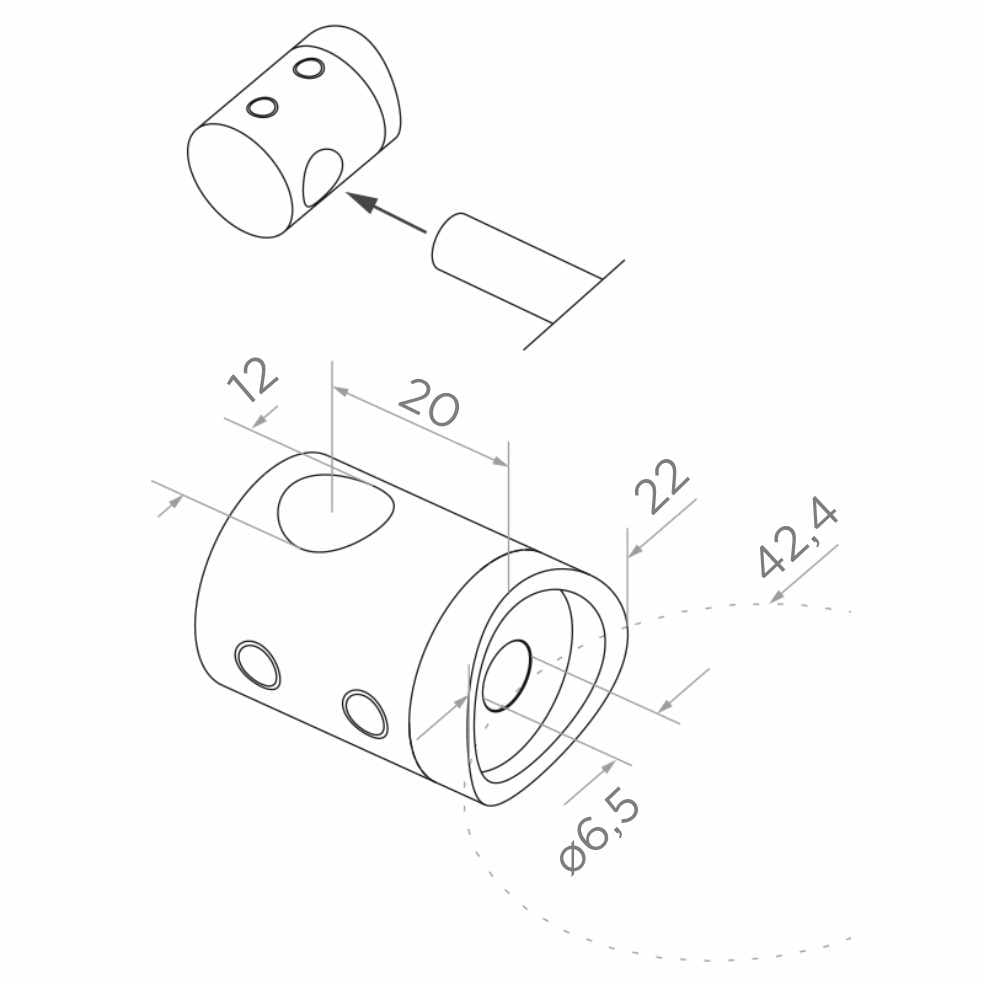

Desenho dimensional do suporte passante do tubo ø 12 mm – vista explodida
Desenho dimensional do suporte passante do tubo ø 12 mm – vista explodida

Suporte com recorte adaptado ao tubo do pilar, fixado com parafuso através do furo de montagem. Permite a passagem contínua dos tubos de enchimento.

  • Diâmetro do furo para tubo: ø 12 mm
  • Diâmetro externo do suporte: ø 22 mm
  • Profundidade (dist. ao eixo do furo): 20 mm
  • Diâmetro do furo de montagem: ø 6,5 mm
  • Adaptação ao tubo: ø 42,4 mm

Roseta da base

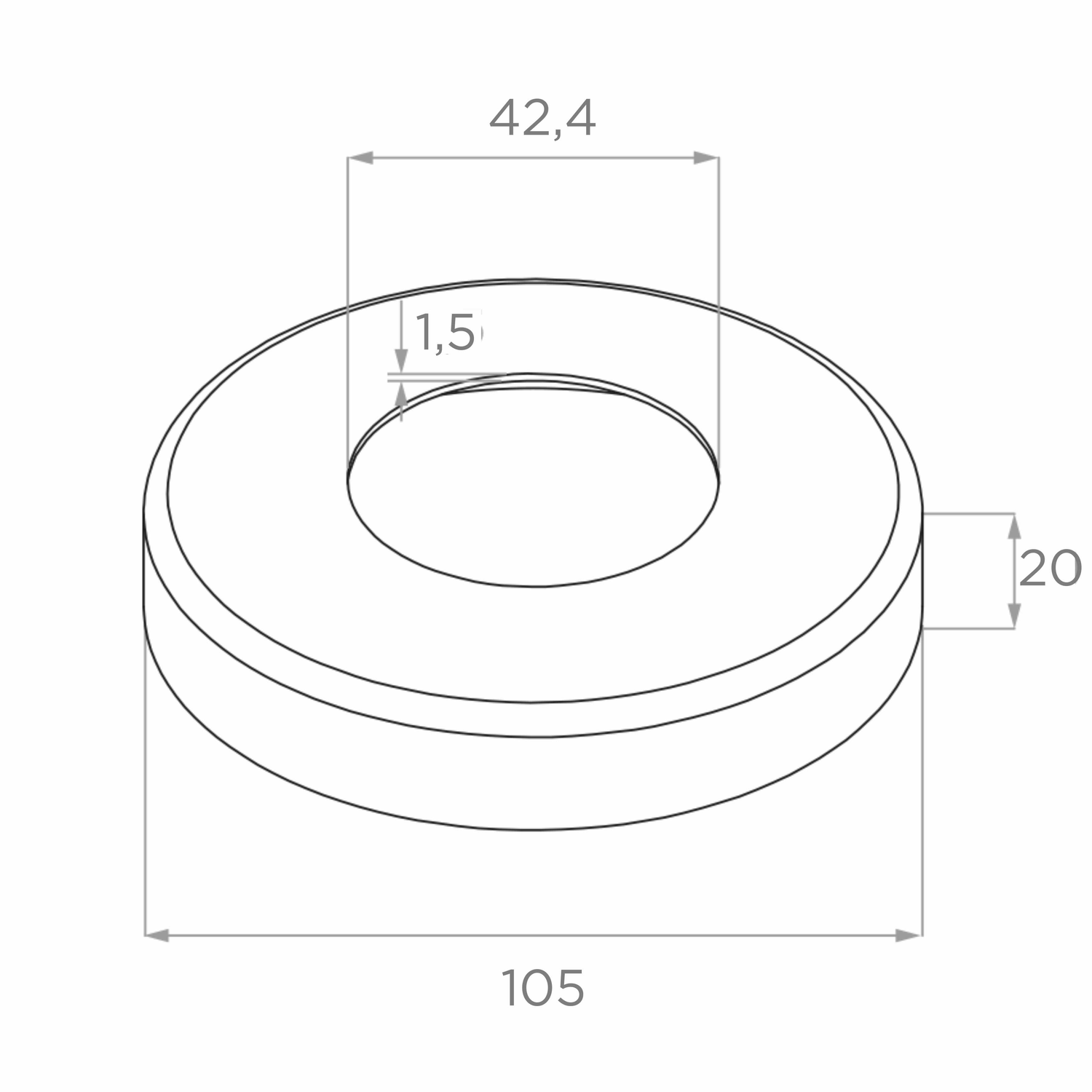

Desenho dimensional da roseta da base – vista isométrica
Desenho dimensional da roseta da base – vista isométrica

Roseta colocada na parte inferior do pilar, cobrindo o local de montagem no chão e conferindo um acabamento profissional.

  • Diâmetro externo: 105 mm
  • Diâmetro do furo interno: ø 42,4 mm
  • Altura: 20 mm
  • Espessura da chapa: 1,5 mm

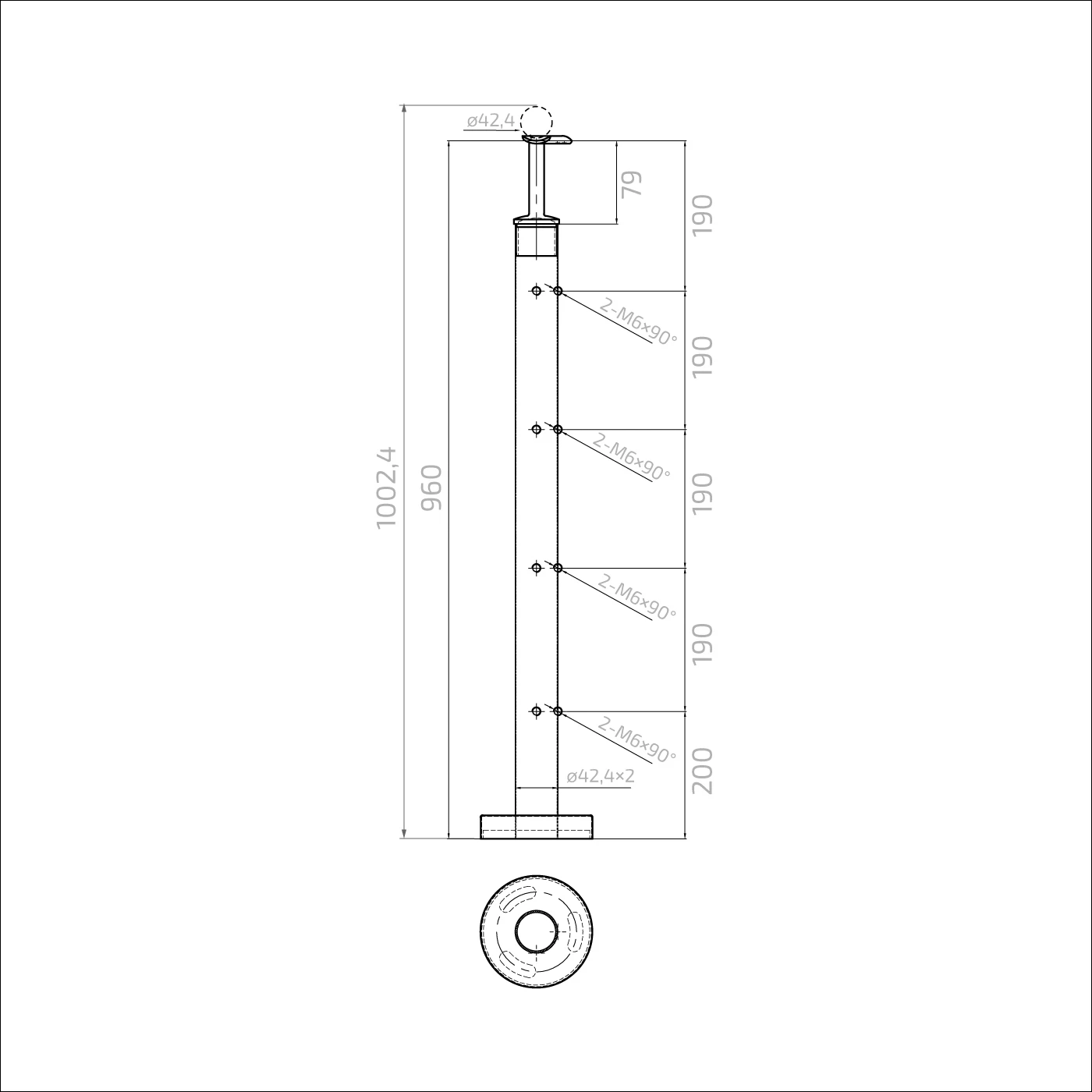

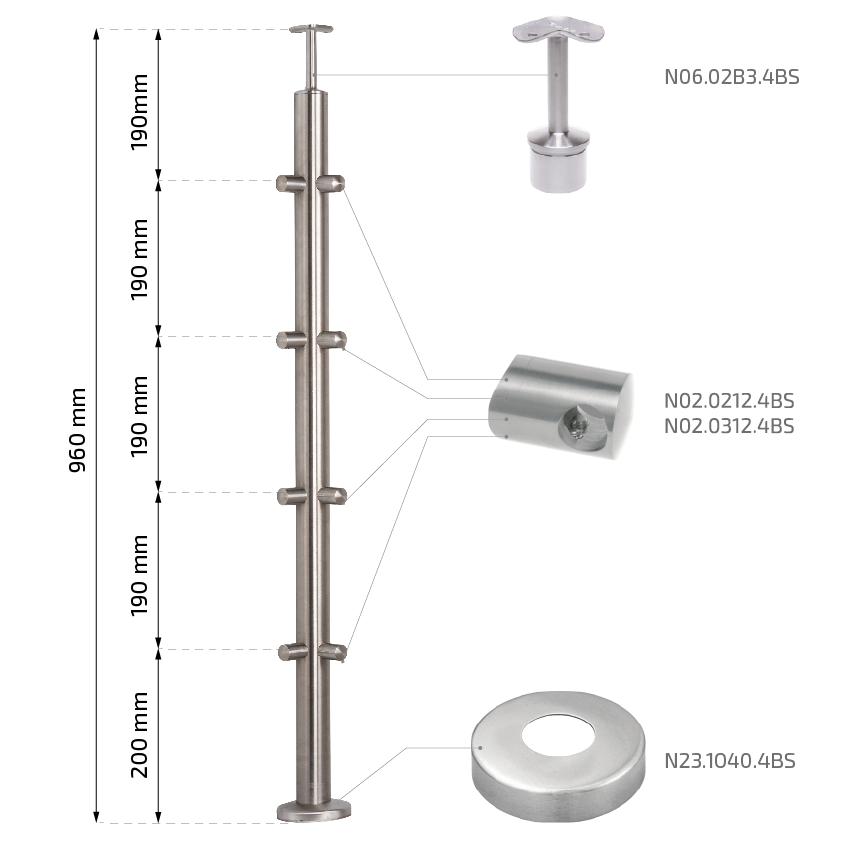

Esquema dimensional do pilar

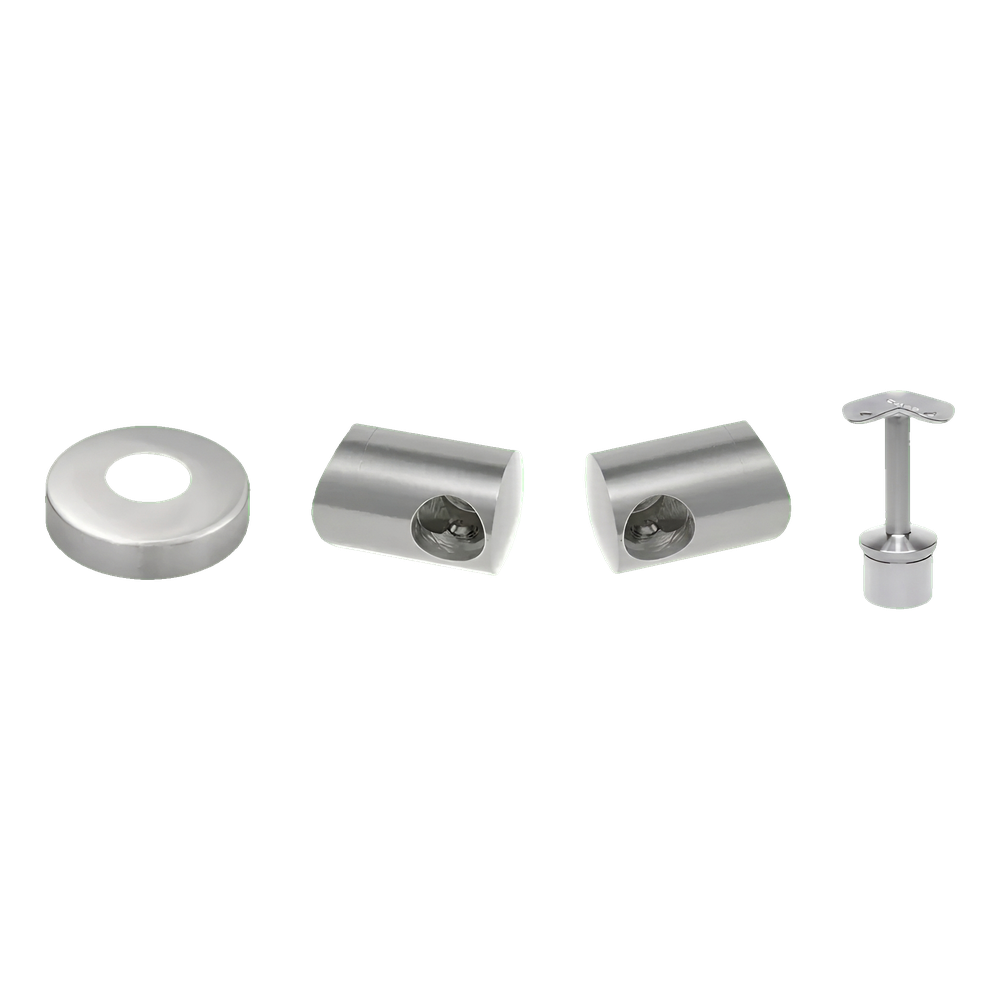

Conteúdo do conjunto

  • Pilar angular ø 42,4 × 960 mm — 1 unid.
  • Roseta da base — 1 unid.
  • Suportes passantes do tubo ø 12 mm — 2 × 4 unid. (8 unid. no total)
  • Suporte angular do corrimão — 1 unid.
