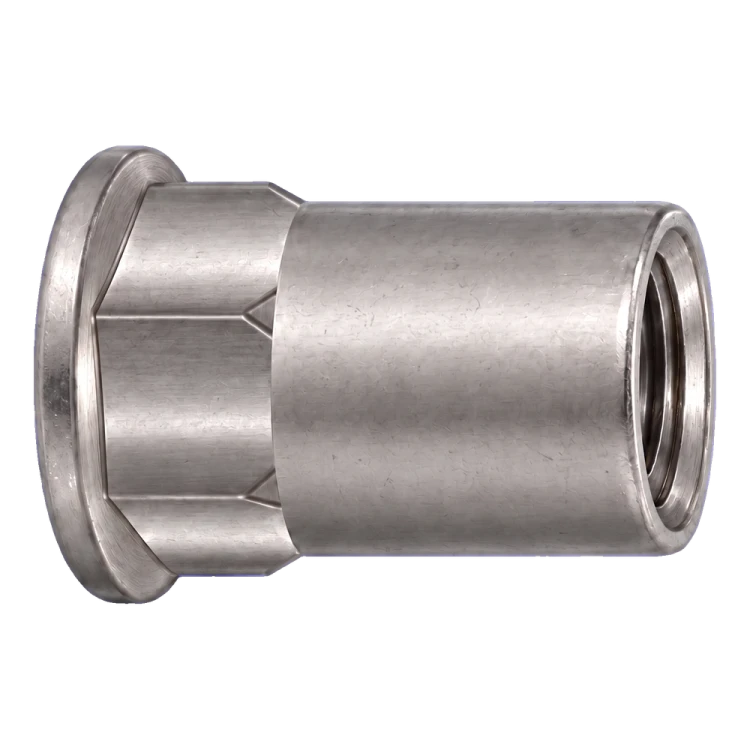

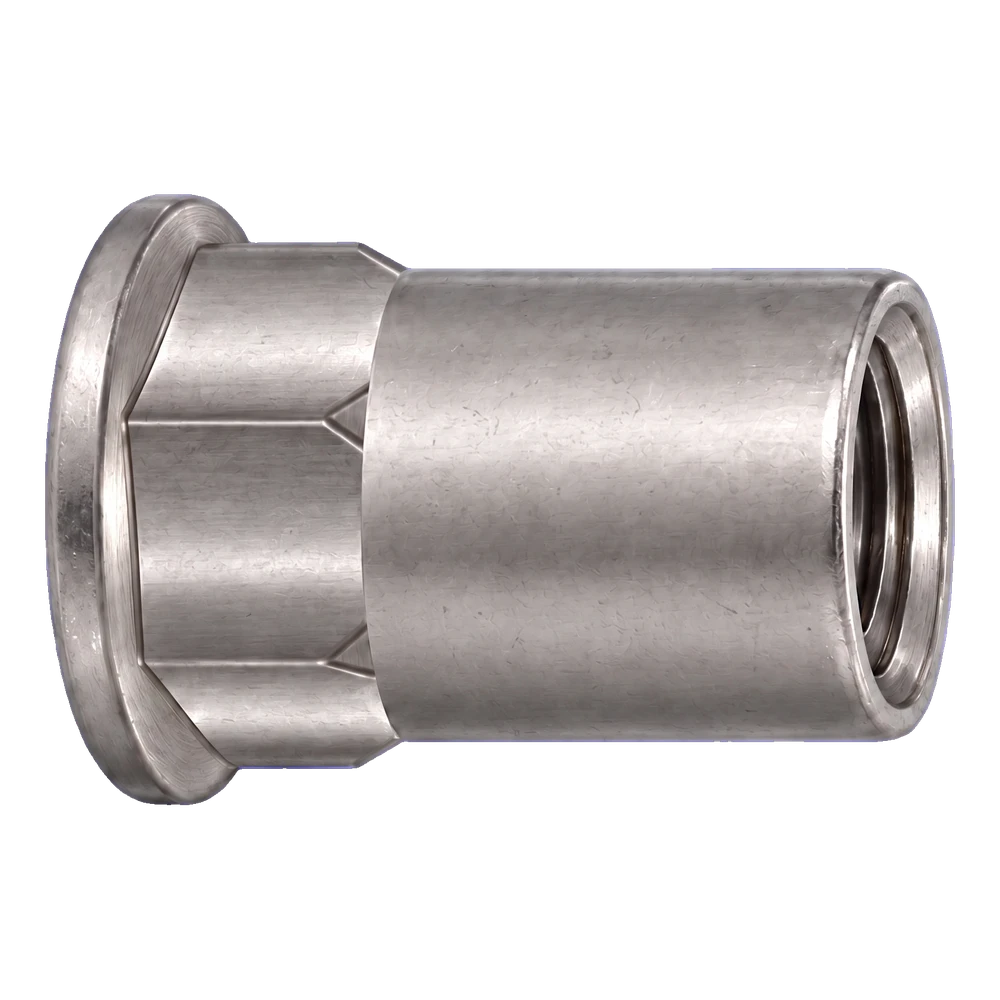

Porca de rebitar inox A4 M10×22 mm – cabeça plana, corpo parcialmente sextavado – caixa de 250 unidades
Leave feedback on the product
Porca de rebitar em aço inoxidável A4, aberta, cabeça plana, corpo parcialmente sextavado. Rosca M10, comprimento 22 mm, diâmetro da cabeça 16,3 mm, espessura da cabeça 2 mm. Gama de espessuras de fixação 1,0–4,0 mm. Para elementos de aço de paredes finas e
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-144
Características do produto
[PIM] nitonakretki #1015
- Material A4 - aço inoxidável
- Tipo de rosca M10
- Gama de aperto [mm] 1,0–4,0
- Tipo de cabeça plana
- Quantidade por embalagem [un] 250
- Haste semi-hexagonal
Descrição
Cabeça plana, corpo parcialmente hexagonal, execução aberta, aço inoxidável A4
Sobre o produto
A porca de rebitar cria uma rosca interior M10 numa chapa fina ou num perfil quando só há acesso por um lado. É introduzida no furo e instalada com uma rebitadora para porcas de rebitar: a ferramenta enrosca-se na rosca e puxa-a para si, enquanto a parte do corpo por trás do material se deforma num rebordo que, em conjunto com a cabeça, aperta o material. Depois de desenroscar a ferramenta, fica no material uma rosca M10 pronta a utilizar. Este modelo tem cabeça plana com 16,3 mm de diâmetro e 2 mm de altura, e corpo parcialmente hexagonal. A cabeça plana sobressai da superfície do material na medida da altura da cabeça k. A parte hexagonal do corpo limita a rotação da porca de rebitar no furo.
A porca de rebitar deve ser escolhida em função da espessura do material em que será instalada. A porca de rebitar M10 × 22 mm destina-se a material com espessura de 1,0 a 4,0 mm; para outra espessura, escolha outra medida na lista de medidas mais próximas. O furo deve ser hexagonal, com uma medida entre faces de 13,1 mm, ou seja, 0,1 mm superior à medida SW13 do corpo. Execute-o de preferência por punçonamento – num furo redondo, a porca de rebitar não fica protegida contra a rotação.
A porca de rebitar é fabricada em aço inoxidável A4. Num ambiente com cloretos, por exemplo, junto ao mar ou a uma piscina, o material deve ser escolhido de acordo com as condições de exposição e as recomendações do projeto. Segundo a ficha técnica do fabricante, suporta uma força de corte de 8 620 N e uma força de rotura à tração de 47 070 N. Estes valores resultam do ensaio da própria porca de rebitar – a capacidade de carga da ligação depende do material e da espessura do elemento e é definida pelo projeto. Vendemos em caixas de 250 un.; cada caixa pesa 2,18 kg.
Preparação da montagem
- ✓Verifique a espessura do material: deve estar dentro do intervalo 1,0–4,0 mm.
- ✓Execute um furo hexagonal com 13,1 mm entre faces (SW13 do corpo + 0,1 mm), de preferência por punçonamento – num furo redondo, a porca de rebitar não fica protegida contra a rotação; remova as rebarbas.
- ✓Instale com uma rebitadora para porcas de rebitar com mandril roscado M10; a cabeça deve ficar encostada à superfície.
Importante
O intervalo de aperto aplica-se à espessura total do material sob a cabeça. A cabeça plana sobressai da superfície do material na medida da altura da cabeça k. A parte hexagonal do corpo limita a rotação da porca de rebitar no furo. A capacidade de carga da ligação depende do material e da espessura do elemento – é definida pelo projeto.
