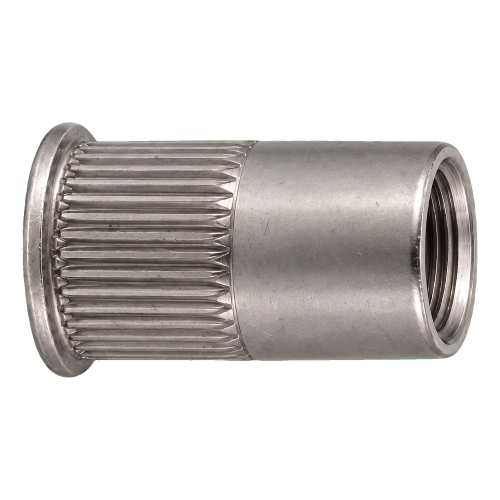

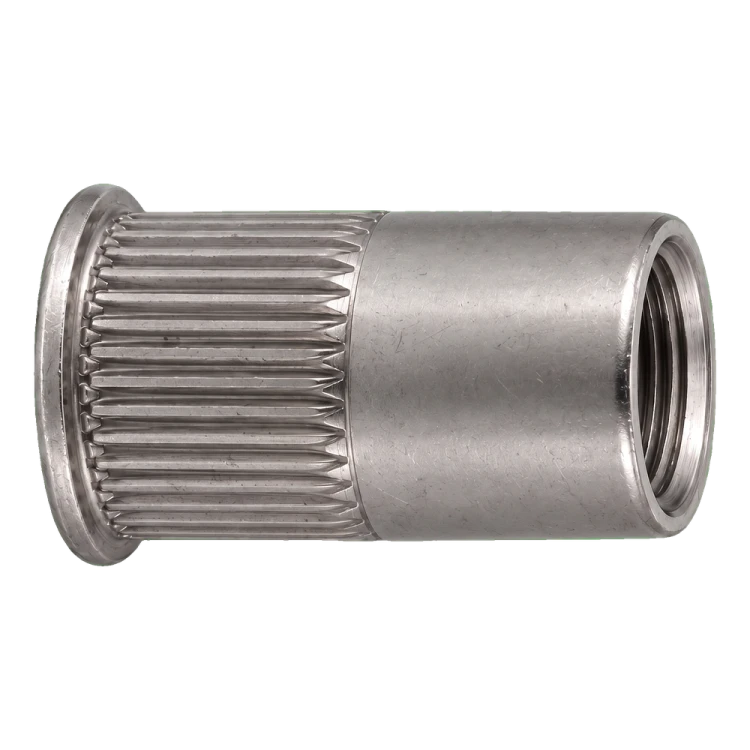

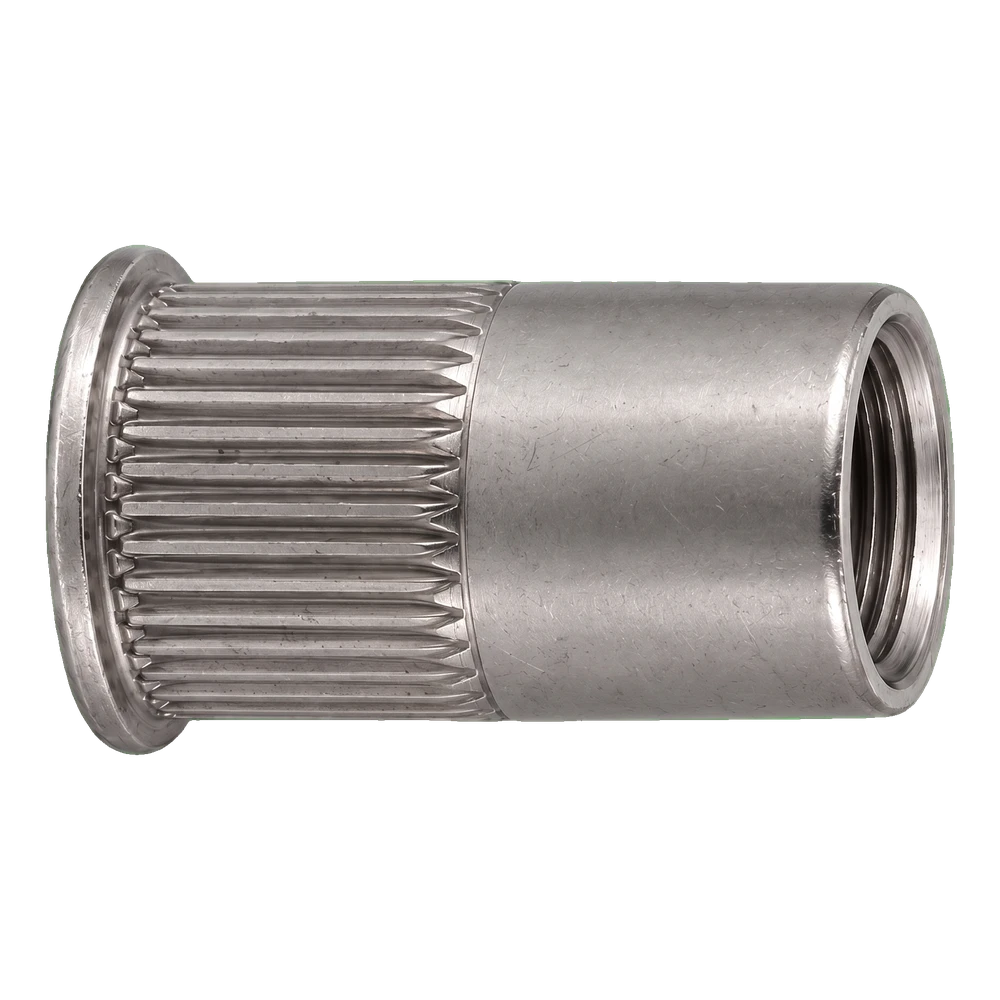

Porca de rebitar em aço inoxidável A4 M5×11,5 mm – cabeça cónica pequena, corpo recartilhado – caixa de 250 unidades
Leave feedback on the product
Porca de rebitar em aço inoxidável A4, M5 x 11,5 mm. Cabeça cónica pequena Ø8 mm, haste redonda recartilhada Ø5 mm, versão aberta. Gama de espessura da parede 0,5–3,0 mm. Força de corte 4 020 N, força de tração 11 760 N.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-152
Características do produto
[PIM] nitonakretki #1015
- Material A4 - aço inoxidável
- Tipo de rosca M5
- Gama de aperto [mm] 0,5–3,0
- Tipo de cabeça escareada pequena
- Quantidade por embalagem [un] 250
- Haste redondo recartilhado
Descrição
Cabeça de embeber reduzida, corpo redondo recartilhado, execução aberta, aço inoxidável A4
Sobre o produto
A porca de rebitar cria uma rosca interior M5 numa chapa fina ou num perfil quando só há acesso por um lado. É introduzida no furo e instalada com uma rebitadora para porcas de rebitar: a ferramenta enrosca-se na rosca e puxa-a para si, enquanto a parte do corpo por trás do material se deforma num rebordo que, em conjunto com a cabeça, aperta o material. Depois de desenroscar a ferramenta, fica no material uma rosca M5 pronta a utilizar. Este modelo tem cabeça de embeber reduzida com 8 mm de diâmetro e 0,5 mm de altura, e corpo redondo recartilhado. A cabeça de embeber reduzida fica praticamente à face da superfície do material. O recartilhado do corpo limita a rotação da porca de rebitar no furo.
A porca de rebitar deve ser escolhida em função da espessura do material em que será instalada. A porca de rebitar M5 × 11,5 mm destina-se a material com espessura de 0,5 a 3,0 mm; para outra espessura, escolha outra medida na lista de medidas mais próximas. Execute um furo de Ø 7,0 mm, ou seja, com um diâmetro 0,1 mm superior ao diâmetro do corpo de 6,9 mm, e remova as rebarbas.
A porca de rebitar é fabricada em aço inoxidável A4. Num ambiente com cloretos, por exemplo, junto ao mar ou a uma piscina, o material deve ser escolhido de acordo com as condições de exposição e as recomendações do projeto. Segundo a ficha técnica do fabricante, suporta uma força de corte de 4 020 N e uma força de rotura à tração de 11 760 N. Estes valores resultam do ensaio da própria porca de rebitar – a capacidade de carga da ligação depende do material e da espessura do elemento e é definida pelo projeto. Vendemos em caixas de 250 un.; cada caixa pesa 0,38 kg.
Preparação da montagem
- ✓Verifique a espessura do material: deve estar dentro do intervalo 0,5–3,0 mm.
- ✓Execute um furo redondo Ø 7,0 mm (0,1 mm maior do que o corpo d2 = 6,9 mm); remova as rebarbas.
- ✓Instale com uma rebitadora para porcas de rebitar com mandril roscado M5; a cabeça deve ficar encostada à superfície.
Importante
O intervalo de aperto aplica-se à espessura total do material sob a cabeça. A cabeça de embeber reduzida fica praticamente à face da superfície do material. O recartilhado do corpo limita a rotação da porca de rebitar no furo. A capacidade de carga da ligação depende do material e da espessura do elemento – é definida pelo projeto.
