Porca de rebitar em aço inoxidável A4 M10×21 mm – cabeça cónica, corpo recartilhado – caixa de 250 unidades
Leave feedback on the product
Porca de rebitar escareada em aço inoxidável A4, M10x21. Corpo redondo recartilhado, tipo aberto. Diâmetro da cabeça 16 mm, altura da cabeça 1,7 mm. Gama de aperto 1,5–4,5 mm. Caixa de 250 unid.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-146
Características do produto
[PIM] nitonakretki #1015
- Material A4 - aço inoxidável
- Tipo de rosca M10
- Gama de aperto [mm] 1,5–4,5
- Tipo de cabeça escareada
- Quantidade por embalagem [un] 250
- Haste redondo recartilhado
Descrição

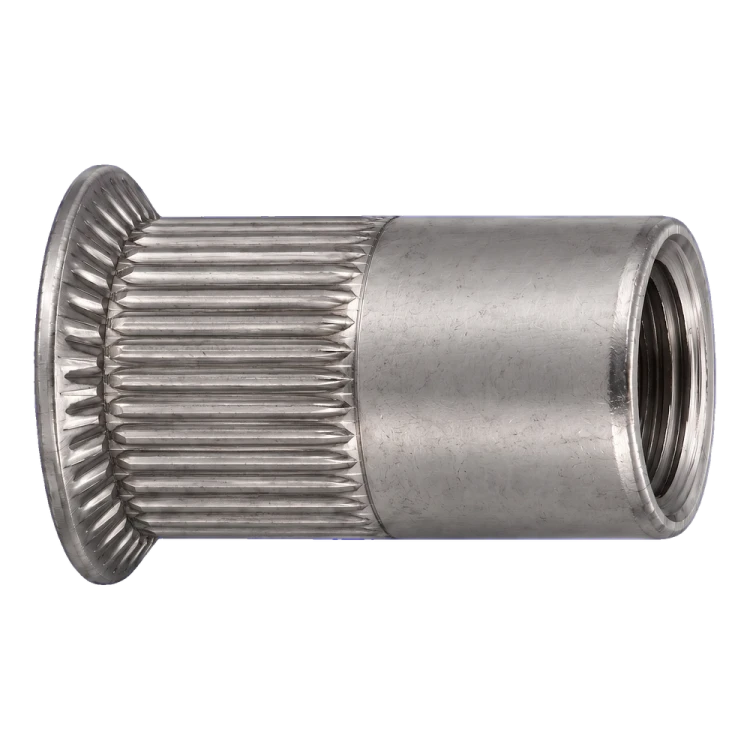

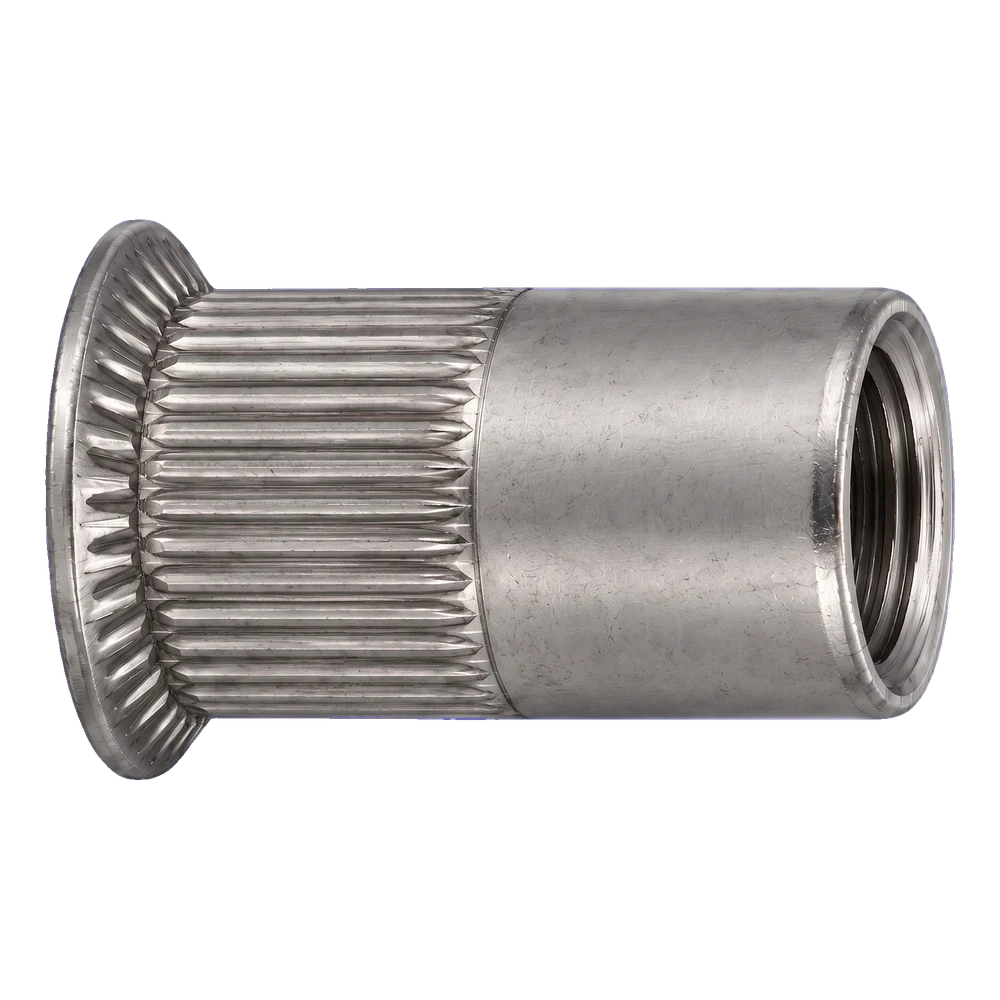

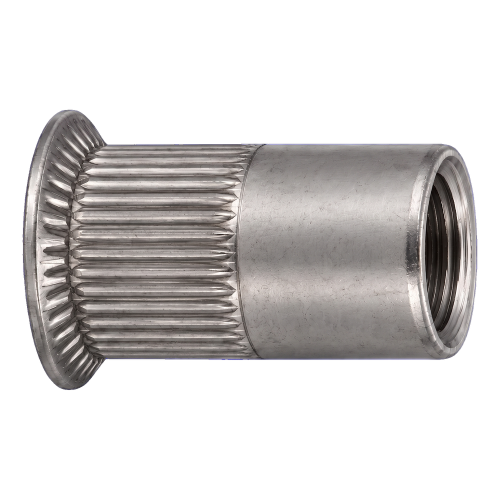

Cabeça de embebir, corpo redondo recartilhado, execução aberta, aço inoxidável A4
Sobre o produto
A porca de rebitar cria uma rosca interior M10 numa chapa fina ou num perfil quando só há acesso por um lado. É introduzida no furo e instalada com uma rebitadora para porcas de rebitar: a ferramenta enrosca-se na rosca e puxa-a para si, enquanto a parte do corpo por trás do material se deforma num rebordo que, em conjunto com a cabeça, aperta o material. Depois de desenroscar a ferramenta, fica no material uma rosca M10 pronta a utilizar. Este modelo tem cabeça de embebir com 16 mm de diâmetro e 1,7 mm de altura, e corpo redondo recartilhado. Quando assente num furo escareado, a cabeça de embebir fica à face da superfície do material. O recartilhado do corpo limita a rotação da porca de rebitar no furo.
A porca de rebitar deve ser escolhida em função da espessura do material em que será instalada. A porca de rebitar M10 × 21 mm destina-se a material com espessura de 1,5 a 4,5 mm; para outra espessura, escolha outra medida na lista de medidas mais próximas. Execute um furo de Ø 13,0 mm, ou seja, com um diâmetro 0,1 mm superior ao diâmetro do corpo de 12,9 mm, e remova as rebarbas.
A porca de rebitar é fabricada em aço inoxidável A4. Num ambiente com cloretos, por exemplo, junto ao mar ou a uma piscina, o material deve ser escolhido de acordo com as condições de exposição e as recomendações do projeto. Segundo a ficha técnica do fabricante, suporta uma força de corte de 8 040 N e uma força de rotura à tração de 32 360 N. Estes valores resultam do ensaio da própria porca de rebitar – a capacidade de carga da ligação depende do material e da espessura do elemento e é definida pelo projeto. Vendemos em caixas de 250 un.; cada caixa pesa 2,18 kg.
Preparação da montagem
- ✓Verifique a espessura do material: deve estar dentro do intervalo 1,5–4,5 mm.
- ✓Execute um furo redondo Ø 13,0 mm (0,1 mm maior do que o corpo d2 = 12,9 mm); remova as rebarbas.
- ✓Instale com uma rebitadora para porcas de rebitar com mandril roscado M10; a cabeça deve ficar encostada à superfície.
Importante
O intervalo de aperto aplica-se à espessura total do material sob a cabeça. Quando assente num furo escareado, a cabeça de embebir fica à face da superfície do material. O recartilhado do corpo limita a rotação da porca de rebitar no furo. A capacidade de carga da ligação depende do material e da espessura do elemento – é definida pelo projeto.
