Porca de rebitar em aço inoxidável A2 M8×16 mm – cabeça plana, corpo recartilhado – caixa de 250 unidades

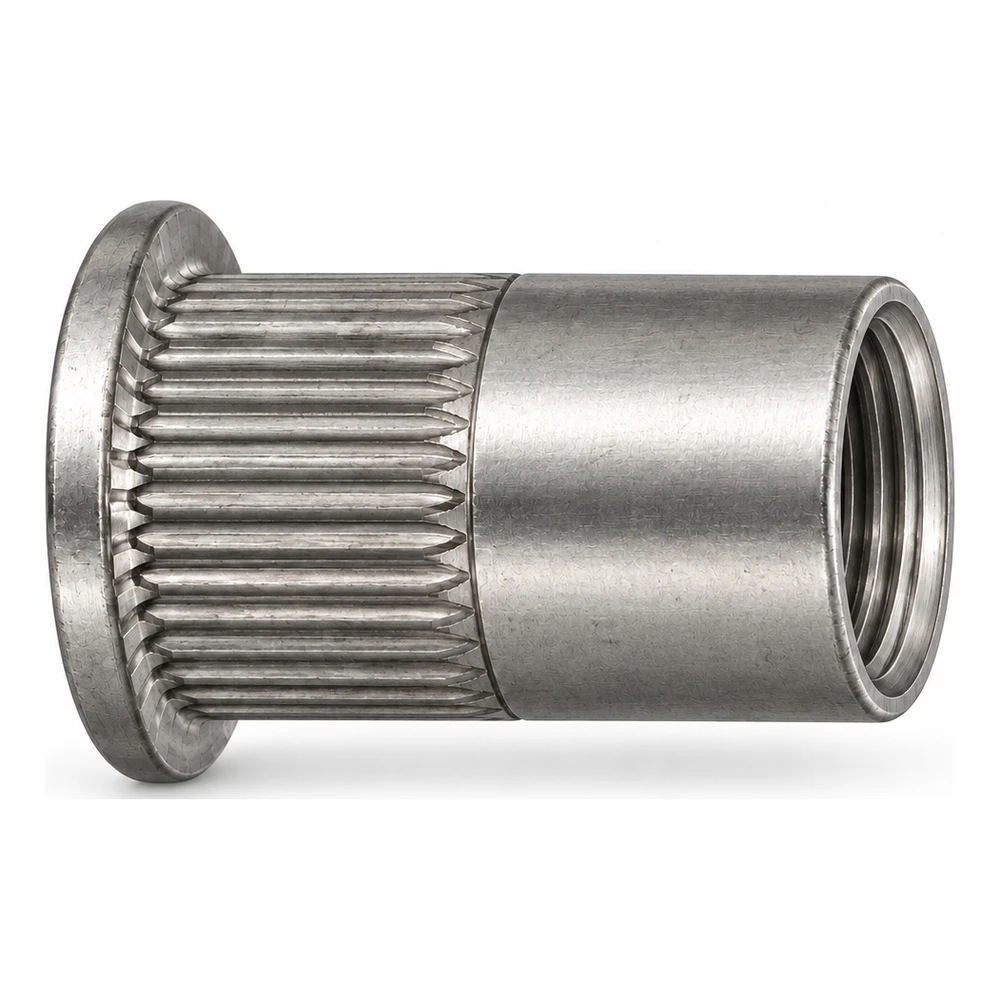

Cabeça plana, corpo redondo recartilhado, execução aberta, aço inoxidável A2

Abrir o desenho cotado em tamanho real

Sobre o produto

A porca de rebitar cria uma rosca interior M8 numa chapa fina ou num perfil quando só há acesso por um lado. É introduzida no furo e instalada com uma rebitadora para porcas de rebitar: a ferramenta enrosca-se na rosca e puxa-a para si, enquanto a parte do corpo por trás do material se deforma num rebordo que, em conjunto com a cabeça, aperta o material. Depois de desenroscar a ferramenta, fica no material uma rosca M8 pronta a utilizar. Este modelo tem cabeça plana com 16 mm de diâmetro e 1,5 mm de altura, e corpo redondo recartilhado. A cabeça plana sobressai da superfície do material na medida da altura da cabeça k. O recartilhado do corpo limita a rotação da porca de rebitar no furo.

A porca de rebitar deve ser escolhida em função da espessura do material em que será instalada. A porca de rebitar M8 × 16 mm destina-se a material com espessura de 0,5 a 3,0 mm; para outra espessura, escolha outra medida na lista de medidas mais próximas. Execute um furo de Ø 11,0 mm, ou seja, com um diâmetro 0,1 mm superior ao diâmetro do corpo de 10,9 mm, e remova as rebarbas.

A porca de rebitar é fabricada em aço inoxidável A2. Num ambiente com cloretos, por exemplo, junto ao mar ou a uma piscina, o material deve ser escolhido de acordo com as condições de exposição e as recomendações do projeto. Segundo a ficha técnica do fabricante, suporta uma força de corte de 6 860 N e uma força de rotura à tração de 27 450 N. Estes valores resultam do ensaio da própria porca de rebitar – a capacidade de carga da ligação depende do material e da espessura do elemento e é definida pelo projeto. Vendemos em caixas de 250 un.; cada caixa pesa 1,5 kg.

Dimensões

Material e resistência

Embalagem

Preparação da montagem

• ✓Verifique a espessura do material: deve estar dentro do intervalo 0,5–3,0 mm.
• ✓Execute um furo redondo Ø 11,0 mm (0,1 mm maior do que o corpo d2 = 10,9 mm); remova as rebarbas.
• ✓Instale com uma rebitadora para porcas de rebitar com mandril roscado M8; a cabeça deve ficar encostada à superfície.
