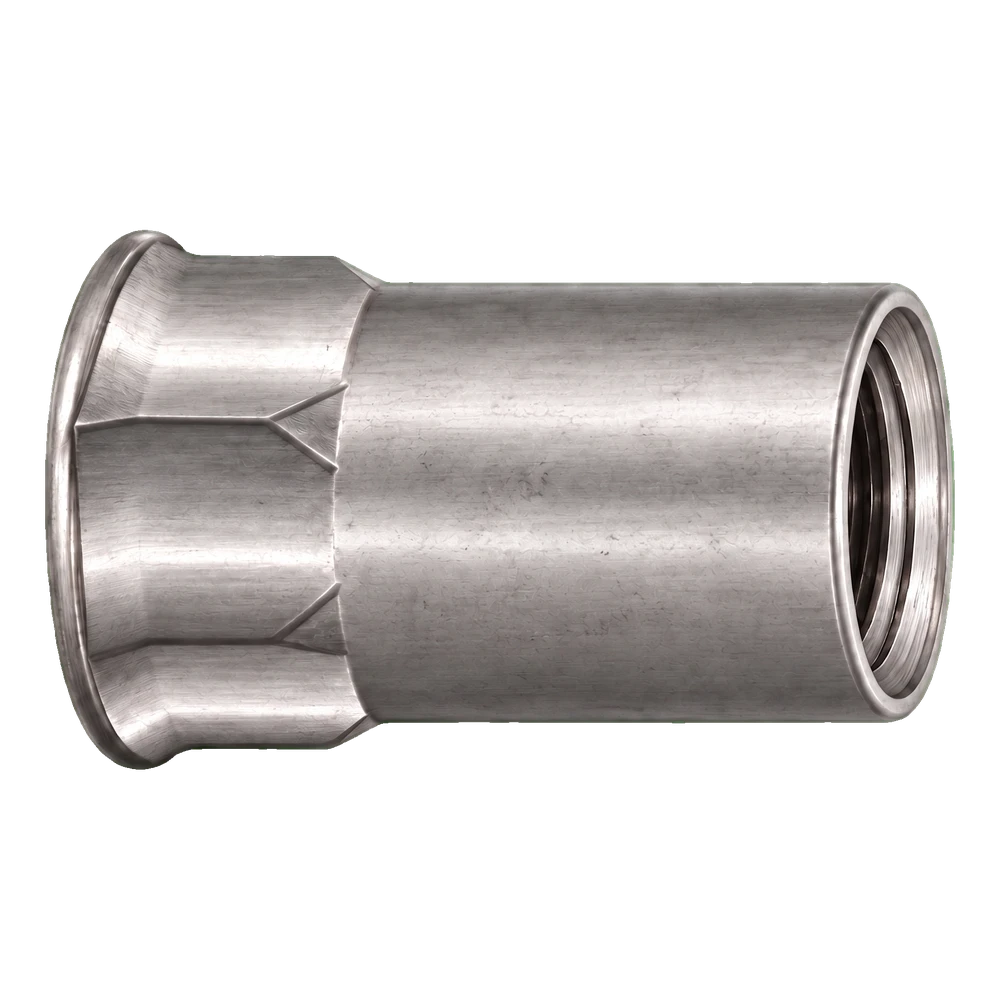

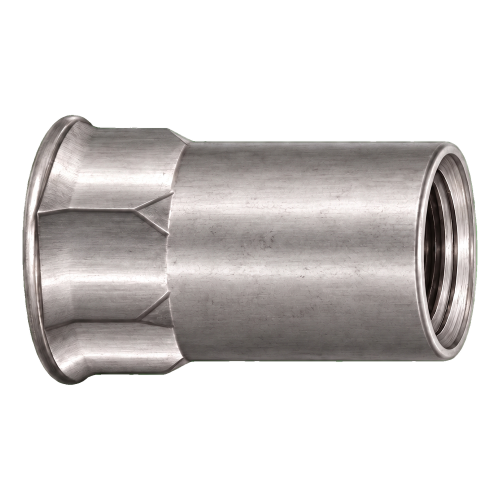

Porca de rebitar em aço inoxidável A2 M5×14 mm – cabeça cónica pequena, corpo parcialmente sextavado – caixa de 250 unidades

Cabeça de embeber reduzida, corpo parcialmente hexagonal, execução aberta, aço inoxidável A2

Abrir o desenho cotado em tamanho real

Sobre o produto

A porca de rebitar cria uma rosca interior M5 numa chapa fina ou num perfil quando só há acesso por um lado. É introduzida no furo e instalada com uma rebitadora para porcas de rebitar: a ferramenta enrosca-se na rosca e puxa-a para si, enquanto a parte do corpo por trás do material se deforma num rebordo que, em conjunto com a cabeça, aperta o material. Depois de desenroscar a ferramenta, fica no material uma rosca M5 pronta a utilizar. Este modelo tem cabeça de embeber reduzida com 8 mm de diâmetro e 0,6 mm de altura, e corpo parcialmente hexagonal. A cabeça de embeber reduzida fica praticamente à face da superfície do material. A parte hexagonal do corpo limita a rotação da porca de rebitar no furo.

A porca de rebitar deve ser escolhida em função da espessura do material em que será instalada. A porca de rebitar M5 × 14 mm destina-se a material com espessura de 0,5 a 3,0 mm; para outra espessura, escolha outra medida na lista de medidas mais próximas. O furo deve ser hexagonal, com uma medida entre faces de 7,1 mm, ou seja, 0,1 mm superior à medida SW7 do corpo. Execute-o de preferência por punçonamento – num furo redondo, a porca de rebitar não fica protegida contra a rotação.

A porca de rebitar é fabricada em aço inoxidável A2. Num ambiente com cloretos, por exemplo, junto ao mar ou a uma piscina, o material deve ser escolhido de acordo com as condições de exposição e as recomendações do projeto. Segundo a ficha técnica do fabricante, suporta uma força de corte de 3 820 N e uma força de rotura à tração de 11 760 N. Estes valores resultam do ensaio da própria porca de rebitar – a capacidade de carga da ligação depende do material e da espessura do elemento e é definida pelo projeto. Vendemos em caixas de 250 un.; cada caixa pesa 0,45 kg.

Dimensões

Material e resistência

Embalagem

Preparação da montagem

• ✓Verifique a espessura do material: deve estar dentro do intervalo 0,5–3,0 mm.
• ✓Execute um furo hexagonal com 7,1 mm entre faces (SW7 do corpo + 0,1 mm), de preferência por punçonamento – num furo redondo, a porca de rebitar não fica protegida contra a rotação; remova as rebarbas.
• ✓Instale com uma rebitadora para porcas de rebitar com mandril roscado M5; a cabeça deve ficar encostada à superfície.
