Porca de rebitar em aço inoxidável A2 M10×22 mm – cabeça plana, corpo parcialmente sextavado – caixa de 250 unid.

Cabeça plana, corpo parcialmente hexagonal, execução aberta, aço inoxidável A2

Abrir o desenho cotado em tamanho real

Sobre o produto

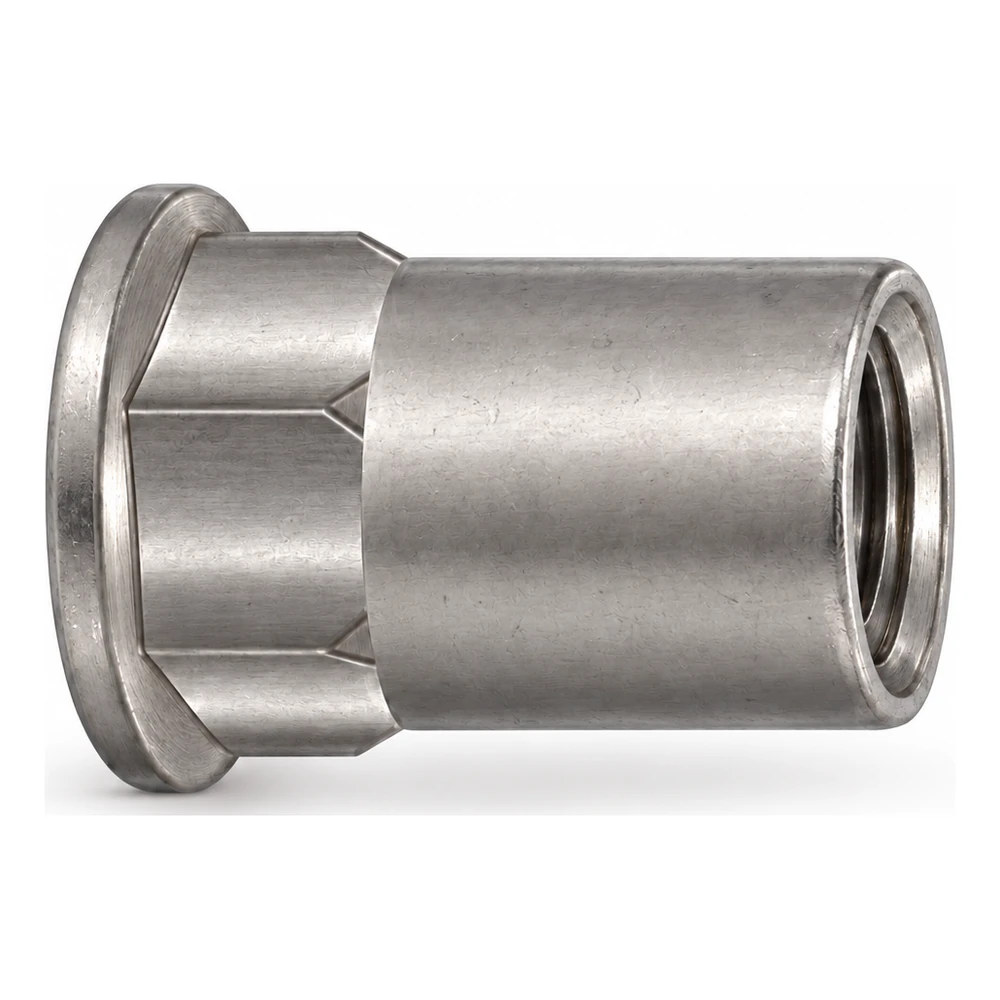

A porca de rebitar cria uma rosca interior M10 numa chapa fina ou num perfil quando só há acesso por um lado. É introduzida no furo e instalada com uma rebitadora para porcas de rebitar: a ferramenta enrosca-se na rosca e puxa-a para si, enquanto a parte do corpo por trás do material se deforma num rebordo que, em conjunto com a cabeça, aperta o material. Depois de desenroscar a ferramenta, fica no material uma rosca M10 pronta a utilizar. Este modelo tem cabeça plana com 16,3 mm de diâmetro e 2 mm de altura, e corpo parcialmente hexagonal. A cabeça plana sobressai da superfície do material na medida da altura da cabeça k. A parte hexagonal do corpo limita a rotação da porca de rebitar no furo.

A porca de rebitar deve ser escolhida em função da espessura do material em que será instalada. A porca de rebitar M10 × 22 mm destina-se a material com espessura de 1,0 a 4,0 mm; para outra espessura, escolha outra medida na lista de medidas mais próximas. O furo deve ser hexagonal, com uma medida entre faces de 13,1 mm, ou seja, 0,1 mm superior à medida SW13 do corpo. Execute-o de preferência por punçonamento – num furo redondo, a porca de rebitar não fica protegida contra a rotação.

A porca de rebitar é fabricada em aço inoxidável A2. Num ambiente com cloretos, por exemplo, junto ao mar ou a uma piscina, o material deve ser escolhido de acordo com as condições de exposição e as recomendações do projeto. Segundo a ficha técnica do fabricante, suporta uma força de corte de 8 620 N e uma força de rotura à tração de 47 070 N. Estes valores resultam do ensaio da própria porca de rebitar – a capacidade de carga da ligação depende do material e da espessura do elemento e é definida pelo projeto. Vendemos em caixas de 250 un.; cada caixa pesa 2,18 kg.

Dimensões

Material e resistência

Embalagem

Preparação da montagem

• ✓Verifique a espessura do material: deve estar dentro do intervalo 1,0–4,0 mm.
• ✓Execute um furo hexagonal com 13,1 mm entre faces (SW13 do corpo + 0,1 mm), de preferência por punçonamento – num furo redondo, a porca de rebitar não fica protegida contra a rotação; remova as rebarbas.
• ✓Instale com uma rebitadora para porcas de rebitar com mandril roscado M10; a cabeça deve ficar encostada à superfície.
