Ponte trapezoidal de alumínio PV com EPDM H70 L330 para chapa trapezoidal
Leave feedback on the product
Ponte trapezoidal de alumínio PV, H70 L330, com vedante EPDM 2 mm. Comprimento 330 mm, altura 70 mm, largura superior 40 mm. Alumínio, anodização protetora. Peso 0,357 kg. Para instalações PV em telhados com chapa trapezoidal.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-777
Descrição
Ponte trapezoidal de alumínio PV com EPDM H70 L330 para chapa trapezoidal

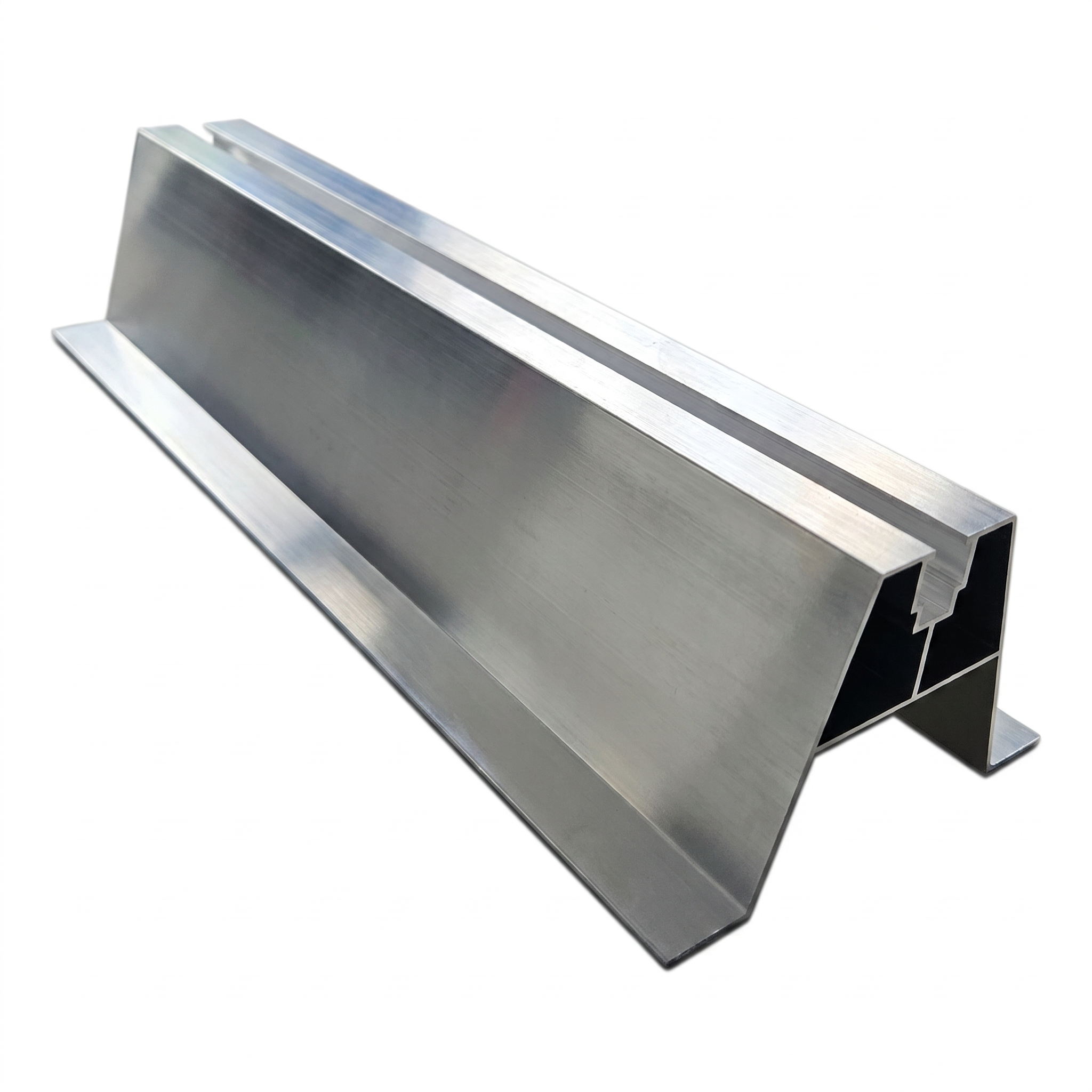

Ponte trapezoidal de alumínio H70 L330 é um perfil de montagem resistente destinado a instalações fotovoltaicas em telhados revestidos com chapa trapezoidal. Graças ao vedante EPDM de 2 mm de espessura, garante uma aderência estanque e estável ao suporte, eliminando o risco de microvibrações e danos no revestimento da chapa. O elemento pronto reduz o tempo de montagem e assegura repetibilidade em qualquer telhado.
O perfil é fabricado em alumínio com acabamento Standard (anodização protetora). A estrutura de secção trapezoidal com canal central guia permite uma fixação segura por parafuso ou parafuso auto-perfurante e garante uma elevada capacidade de carga com um peso próprio reduzido de apenas 0,357 kg.
Aplicação
- Montagem de calhas de montagem PV em telhados com chapa trapezoidal
- Compensação do perfil trapezoidal – a ponte distribui uniformemente a pressão sobre as ondas da chapa
- Compatível com parafusos auto-perfurantes ou parafusos com anilha EPDM
Parâmetros do produto
- Comprimento: 330 mm
- Altura: 70 mm
- Material do perfil: alumínio
- Acabamento: Standard (anodização protetora)
- Vedante: EPDM 2 mm
- Peso: 0,357 kg
Dimensões e parâmetros técnicos
- Comprimento (L): 330 mm
- Altura (H): 63 mm (dimensão do perfil: 70 mm segundo o desenho de secção)
- Largura da parte superior: 40 mm
- Largura dos apoios da base: 26,63 mm (esquerdo e direito)
- Distância interna entre apoios: 62,74 mm
- Ângulo das paredes inclinadas: 14°
- Espessura das paredes: 1,2–1,5 mm
- Espessura da parede superior: 1,3 mm
- Canal guia – largura da abertura: 9 mm, profundidade: 16 mm
- Raios não especificados: R0,25
A secção trapezoidal cuidadosamente projetada, com reforço transversal interno e canal central guia, garante a rigidez do perfil e o fácil posicionamento dos elementos de fixação mecânica.
