Ponte trapezoidal de alumínio H40 L330 com vedante EPDM 2 mm para montagem PV
Leave feedback on the product
Ponte trapezoidal de alumínio com vedante EPDM 2 mm para montagem PV. Dimensões 330×113×40 mm, anodização standard.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-779
Descrição
Ponte trapezoidal de alumínio H40 L330 com vedante EPDM 2 mm para montagem PV

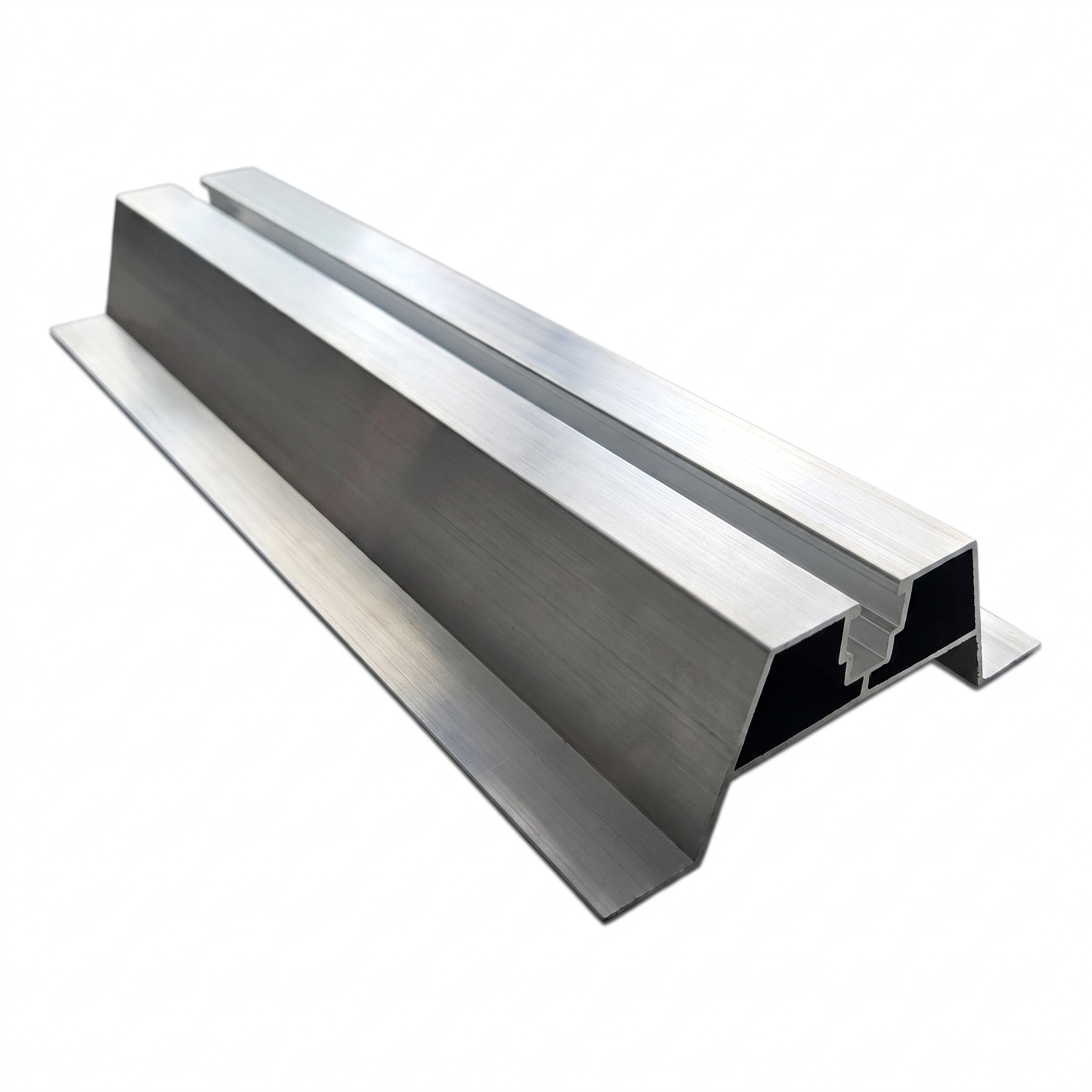

Ponte trapezoidal de alumínio com vedante EPDM é um adaptador de telhado profissional destinado à montagem de estruturas fotovoltaicas em chapas trapezoidais. Graças ao perfil com altura de 40 mm, a ponte reproduz perfeitamente o formato da onda da chapa, proporcionando uma base estável e estanque para os perfis de montagem PV. Incluída uma junta em borracha EPDM de 2 mm de espessura, que amorte vibrações, compensa irregularidades e protege o revestimento da chapa contra danos.
Principais vantagens para o instalador
- Canal de montagem integrado – permite a fixação rápida de perfis com parafusos deslizantes sem elementos adicionais
- Anodização standard – proteção anticorrosiva duradoura do alumínio que garante resistência às condições atmosféricas durante muitos anos
- Vedante EPDM 2 mm incluído – elimina o contacto galvânico entre o alumínio e a chapa de aço e assegura a estanquicidade da ligação
- Peso de apenas 0,315 kg – não sobrecarrega a estrutura do telhado e facilita o transporte para a obra

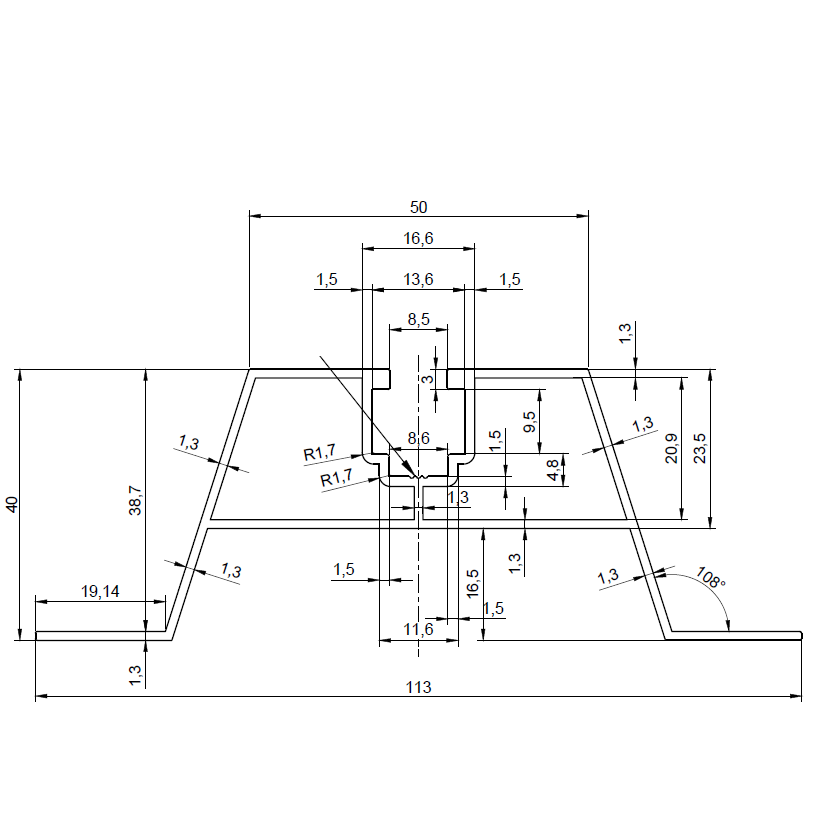

Dimensões e parâmetros do perfil (secção transversal)
- Comprimento da ponte: 330 mm
- Altura total do perfil: 40 mm
- Largura superior (cabeça): 50 mm
- Largura total na base: 113 mm
- Largura dos apoios laterais: 19,4 mm (esquerdo e direito)
- Espessura das paredes laterais: 1,3 mm
- Espessura das paredes superiores: 1,3 mm
- Canal de montagem – abertura: 8,5 mm, largura interior: 13,6 mm
Dados gerais
- Material do perfil: alumínio com anodização standard
- Vedante: EPDM 2 mm
- Peso: 0,315 kg
- Dimensões exteriores: 330 × 113 × 40 mm (C × L × A)
A ponte trapezoidal é um elemento indispensável do sistema de montagem PV em telhados com chapa trapezoidal. A sua construção simétrica com travessa interna de reforço garante uma transferência uniforme das cargas do perfil de montagem para a onda da chapa. Os pontos assinalados no desenho podem apresentar marcas térmicas resultantes do processo de extrusão – trata-se de uma característica normal de produção que não reduz as propriedades de resistência do perfil.
